Железо для звуковых трансформаторов

Xрюн222

By Xрюн222
in Passive

 Share

Recommended Posts

Stan Marsh Mentor

Stan Marsh

Posted
Posted
1 час назад, Xрюн222 сказал:

"а вдруг он прав?!"

 Избавился от детской болезни левизны в хаеэнде, и встал на путь исправления.

  • Replies 702
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Xрюн222
Xрюн222

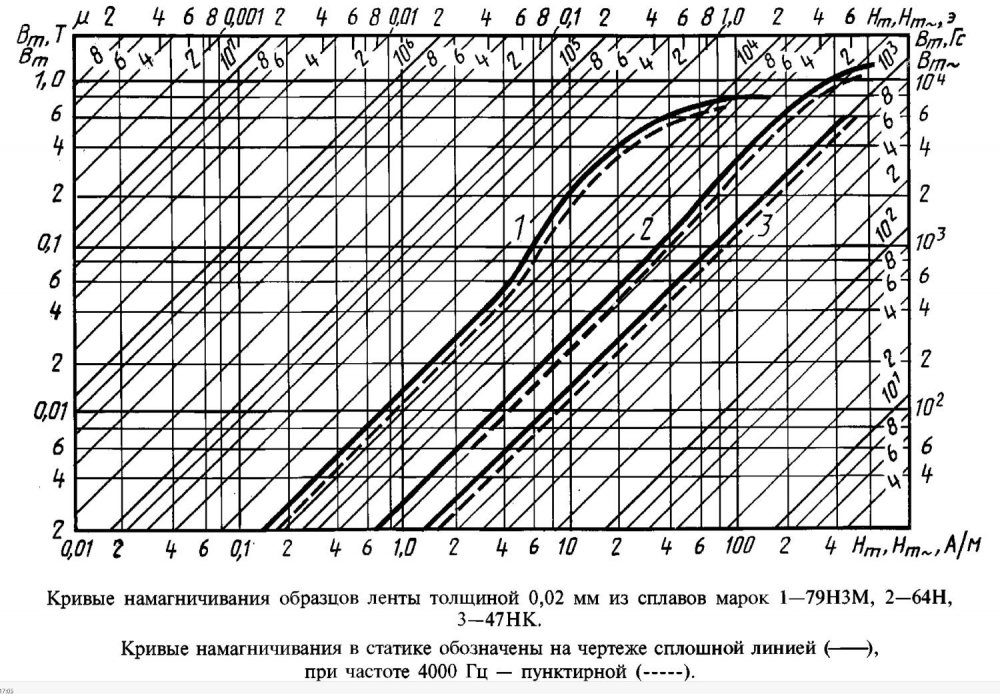

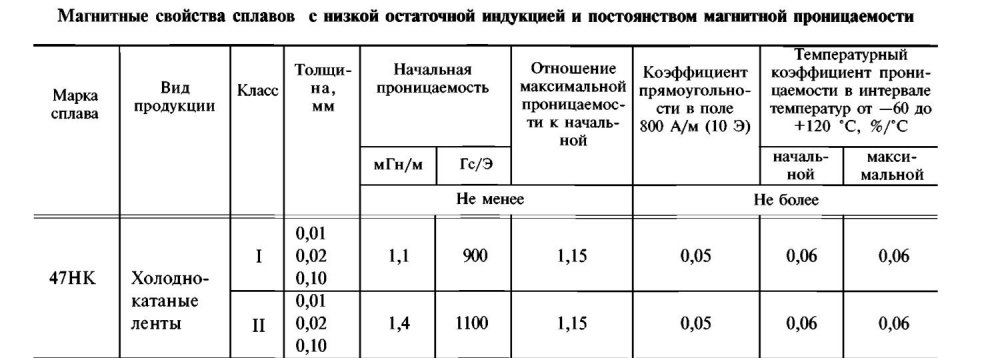

Своим конкретным опытом могу немножко поделиться. Надысь намотал катушку для выходного трансформатора корректора, попробовал разное железо одинаковой размерности в этой катушке. Даже по измерениям луч

Rezvoy
Rezvoy

Пункт1. На  дорогом железе получается хороший дорогой трансформатор.  Пункт2. Или не получается... Пункт3. На недорогом железе получается хороший недорогой трансформатор. См. Пункт2...

Posted Images

Xрюн222 Mentor

Xрюн222

Posted
  • Author
Posted

Вопрос то не о нём, а о нас... 20 лет насмарку?! Корректор на 12ах7 (!) с ОС (!!!) и РР на ел34... В пентоде и с ОС тоже...

BAA Master

BAA

Posted
Posted
13 минут назад, ТимВал сказал:

про  подвальный "цех" с гастарбайтерами и разговора быть не может.

Одна из передовых фирм в тех самых краях за прудом мотала гастарбайтерами именно трансформаторы для ответственных (жд) применений. Четверть века назад. Но разговаривать точно не будут.

При надзоре и отработанной технологии вполне себе получаются и самолеты и ракеты и обувь и одежда и еда и даже человейники.

  • Smile 1
BAA Master

BAA

Posted
Posted
1 час назад, Stan Marsh сказал:

за исключением пластиковых хомутов

Взять и купить из нержавейки.

BAA Master

BAA

Posted
Posted
19 часов назад, Xрюн222 сказал:

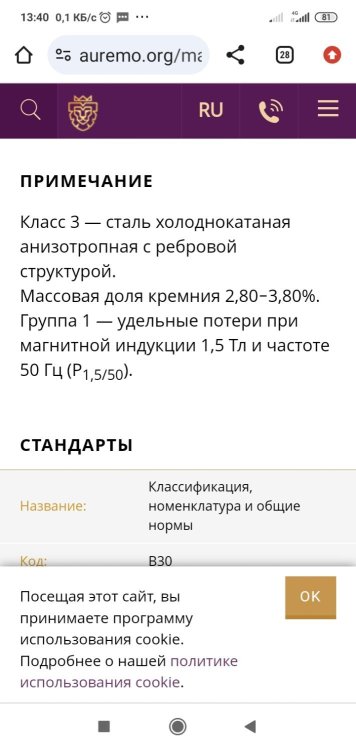

Например, рассмотрим пластины безотходной штамповки,

Кто-ж на плюке правду думает из анизотропа штамповку делает?
Таки KAI не представил данных в подтверждение. Что-то в этом знакомое.
Вот распределение индукции в сердечнике с распределенным стыком
Особой разницы внутри/снаружи не наблюдается.
Формула для индукции, по меньшей мере переменной составляющей, никак не содержит длины средней магнитный линии. С чем и поздравляем визави. Источники ищите сами.

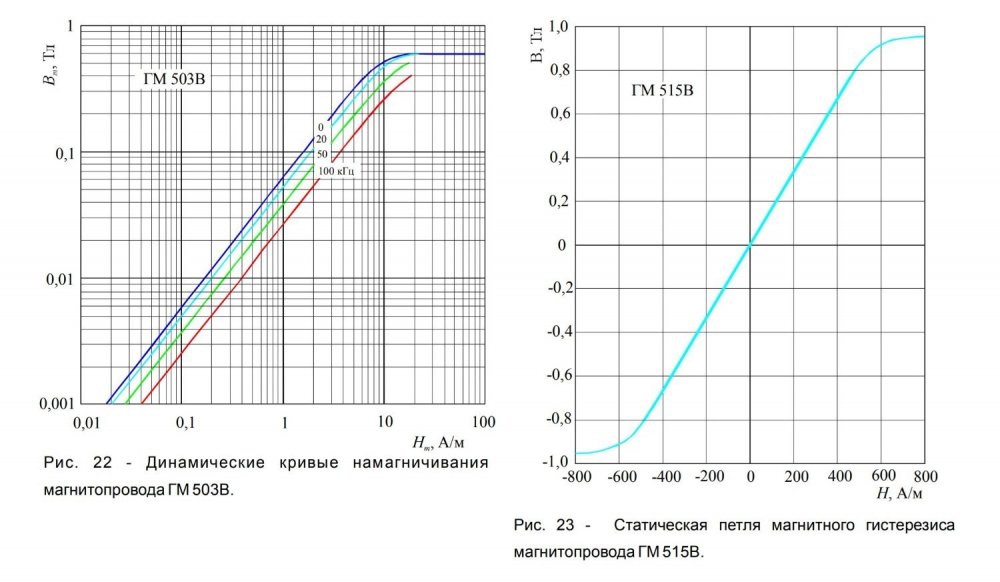

Теперь про штамповку. Графики распределения индукции в кольце, плоском, из ленты.
По мере приближения к насыщению, даже при анизотропии в 6.8 раза (относительно наиболее легкого намагничивания) разница в индукции снижается до единиц процентов. Последнее связано с уменьшением разности в проницаемости. Кольцевую шихтовку видел, один раз. Известно для чего.


  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
  • Author
Posted

В "раньшие времена" - Ш из, скажем, э310 - вполне обычное дело. ДимДимыч, например, точно знаю, такое самое пользовал, с прекрасными результатами.


BAA Master

BAA

Posted
Posted
12 минут назад, Xрюн222 сказал:

ДимДимыч, например, точно знаю, такое самое пользовал, с прекрасными результатами.

Вас обманули! Это шанхайский барс! Для кого картинки (не циферки)? Даже при сильно анизотропном индукция не сильно отличается. О чем и был таки диспут.
А вот про результат говорить нельзя - ДД ведь индукцию внутри/снаружи не измерял. Видимо искажения в слуховом диапазоне, равно как и индкуция, "незначительны".

Ollleg Veteran

Ollleg

Posted
Posted
50 минут назад, ТимВал сказал:

Вероятнее всего проблема не в железе, а в намотке. Намотка в "навал" дело не простое. Межслойной изоляции нет от слова совсем.

Во первых нужен качественный провод с очень хорошей изоляцией. Не хуже ПЭВ-1 или ПЭВ-2. И чем тоньше провод тем тоньше изоляция. так что... Только новый, не залежалый и ни в коем случае не БУ, смотанный с чего ни будь.

Во вторых качественная укладка без больших перехлёствов и без натяжки.

И в третьих без сдавливания намотанных обмоток верхними слоями из толстого провода.

Такие трансформаторы не всякий завод мотает нормально, про  подвальный "цех" с гастарбайтерами и разговора быть не может.

Ну вполне возможно что теперь все эти "детские болезни" АИ излечены и качество стало стабильно хорошим. :smile-59:

П.С. поставлю второй транс и проверю оба...

Я больше грешу на железо.

Слишком мало оно для заявленных токов, да и сам Сергей поминал тогда, что тв6 нормируется у них на 60-80ма , но больше 40 ка лучше не "вдувать" , на самом же деле больше 30 ти они не тянули. Так что тв6 с сопротивлением первички 250 ом и нагрузкой в 50ма на 6с4с - это скорее железо сменили, хотя для такой лампы всё равно очень малый сердечник, очень.... тв10 под ел34 в триоде сразу просел, да и после 6с4с так же потянуть не смог - ни с 60ма ни с 50.....с 6п6с в триоде "ползал" на небольшой громкости при 40 ма! Соответственно всё ушло в перемотку на дросселя и в дальнейшем я "костюмчики", которые маловаты, больше "не одевал" - начал предпочитать "на вырост" и только "самиздат".:smile-11:

Возможно именно мне "так повезло" , но это изменило мой подход к ТВЗ в принципе, так что в какой-то степени в дальнейшем определило мой выбор в ТВЗ навсегда, о чём ни разу ещё не сожалел.

nepalimso Community Regular

nepalimso

Posted
Posted
2 часа назад, Михаил К. сказал:

А что на рисунке изображено ?


Надеюсь так понятно две вторички одна первичка между вторичек. Первичка 16 слоёв каждый слой выведен наружу, начало с одной стороны.

Так  в чём разница? и как вы меряете Lрас.

Сергей А Local

Сергей А

Posted
Posted

Несколько непонятно с чем Вы боретесь? На ВЧ связь между обмотками емкостная , что и обеспечивает передачу энергии. Если транс недостаточно хорош то его можно просто зашунтировать емкостью , прямо с первички на вторичку . К этому скорее приведет и Ваш труд.
Как рублем в магазине платить , набрав копеек.
Таскать и считать замучаешься. :)

Rezvoy Local

Rezvoy

Posted
Posted

А не пробовали сравнить искажения, ладно-пусть только выходной лампы, и трансформатора?

Rezvoy Local

Rezvoy

Posted
Posted
10 минут назад, Сергей А сказал:

 На ВЧ связь между обмотками емкостная , что и обеспечивает передачу энергии.

На колу мочало...

  • Like (+1) 1
BAA Master

BAA

Posted
Posted
17 минут назад, Сергей А сказал:

На ВЧ связь между обмотками емкостная

И как вот транс работает, с расстоянием меж обмотками в 3 мм (из них 2мм тефлона) и напряжением 48В, при одном витке. Ширина 15 мм длина полувитка 50 мм, частота 150 килогерц. 3 кВА. Разъясните, без Хевисайда, типа I=C*dUc/dt и так далее.

  • Thanks (+1) 1
Rezvoy Local

Rezvoy

Posted
Posted

Не-е-е, СС по своему прав: если вынуть железо то на ВЧ ведь всё равно работает! Нет железа-нет индуктивности, значить ёмкость!!!

Сергей А Local

Сергей А

Posted
Posted

В секционированных трансах , последние секции вообще не работают на ВЧ , при заземленой вторичке. Если внешне подать через компенсирующую емкость напряжение на эти секции то все начинает работать.
В своем патенте я об этом и говорил. Можно внешними емкостями компенсировать емкости на землю и изменить ачх без ухудшения кпд и прочего.
там надо то всего 1000-1500 пФ , с начала обмотки на начало второй секции , можно и на начало третьей пик 500-700.
Устраняются горбы на ачх в дальней ее части .

ТРАНСФОРМАТОР.pdf

  • Thanks (+1) 1
Sergio Proficient

Sergio

Posted
Posted
40 минут назад, Сергей А сказал:

Устраняются горбы на ачх в дальней ее части .

Поясните, пожалуйста, в дальней части чего?

BAA Master

BAA

Posted
Posted
45 минут назад, Сергей А сказал:

На железе ? С кучей витков ?

Или на спецсердечнике ?

Более  того, с экраном, электростатическим, между обмотками.
Сердечник, ферритовый, низкопрофильный.
Есть такое же с "кучей" обмоток, с двумя экранами, на меньшей частоте.
Сердечник типа UI.
Принцип работы трансформатора, а именно I1*W1=I2*w2 отменили?
Ежели есть какие-то резонансные процессы или ток смещения сравним с
рабочим током, то это не означает некорректность вышеприведенной формулы.
Всегда и везде обмотки приводят к витку соответсвующей толщины.
Если у вас 16 слоев, в обмотке, то боюсь "ВЧ" ни в каком значимом количестве
с нее получить не выйдет. А уж емкость с первички на второй слой означенной
вторички (или наоборот) настолько велика, что ни сказать ни описать нельзя.
На сием всё, присоединяюсь к коллеге, про мочало.


  • Thanks (+1) 1
BAA Master

BAA

Posted
Posted
42 минуты назад, Сергей А сказал:

В секционированных трансах , последние секции вообще не работают на ВЧ , при заземленой вторичке. Если внешне подать через компенсирующую емкость напряжение на эти секции то все начинает работать.
В своем патенте я об этом и говорил.

Бред.
Эдс есть
es = – dφs / dt
Ежели поток меняется, эдс производится... выделение моё. Пора на финальную станцию.
