Drakon
Drakon

Ну и раз пошла такая....канитель.. выложу пару своих ушных...)))) 6н6п+6с45п +стаб самый в моей так сказать практике "утрамбованный усил"))))))

Drakon
Drakon

Вот еще такой малыш)))

ТимВал
ТимВал

Всё просто. И из подножных материалов.

Posted Images

Юрий_Б Local

Юрий_Б

Posted
Posted
1 час назад, Карта сказал:

. У транса 66го года, например, при изгибе провода лак просто взрывается.

У меня пара от КВН 49 лет 15 работают полет нормальный, да если хранили кое как, то согласен сыпятся. У меня транс от TFK года 53, лак сыпется как тальк, а хранился в тепличных условиях.

Карта Proficient

Карта

Posted
Posted
15 минут назад, Shef сказал:

Я имел удовольствие изготовить не так давно несколько самомото с амеровским проводом с повышенной термостойкостю, он и дороже-то всего на грош. Сказать что провода отличные - это ничего не сказать. Изоляция такая что очистить - надо постараться, и нормируется по пробою на киловольты.. и разноцветные.

Только что писал (о бифилярной намотке; выходниках):

У Марка испанский провод, сначала говорили, держит 500 вольт (крест-накрест под грузом).
Последнее, что слышал, 1000 вольт.
Выходники мотает с минимумом изоляций, но непонятно, как борется с емкостями.

----------------------

15 минут назад, Shef сказал:

Сделали "из того, что было"

Как и трансы.

Во блин, вспомнил. Сегодня рассказывали, как ведет себя авто-масло, самое простое, нашенское, коим просто мажут "поролон"-губки направляющей провода станка.

Летом при комнатной температуре рассыпается в пыль.

Что происходит в двигателе, не знают.

BAA Master

BAA

Posted
Posted
15 minutes ago, Карта said:

Выходники мотает с минимумом изоляций, но непонятно, как борется с емкостями.

Есть провода с т.н. тройной изоляцией, типа лак плюс капрон плюс лавсан. Допускается намотка без межобмоточной изоляции. С емкостью сделать ничего не выйдет. Поэтому в маленьких DCDC обмотки намотаны внавал без натяга. Ну для МкИнтоша самое то.
Наши есть МС с полиимидом многослойным, тоже не дешево.

alex2203 Proficient

alex2203

Posted
Posted (edited)

Cоветские провода были ПЭВ, ПЭЛ, ПЭЛ-2 ну и тд. Лак не очень со временным. А медь даже очень. Из старых хорош ПЭЛШО, Но осталась небольшая катушка.

Edited by Stan Marsh
Хамское искажение названия страны.
Shef Collaborator

Shef

Posted
Posted
32 minutes ago, Карта said:

У Марка испанский провод, сначала говорили, держит 500 вольт (крест-накрест под грузом).
Последнее, что слышал, 1000 вольт.
Выходники мотает с минимумом изоляций

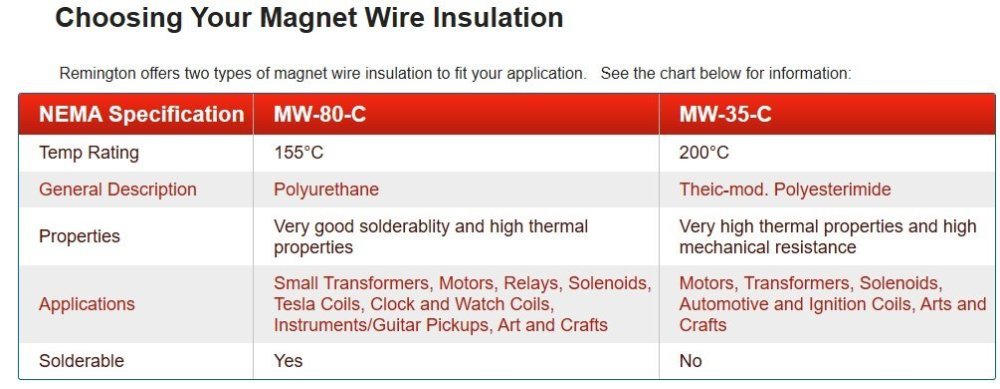

Вот да. Чтобы не быть голословным, вот с Ремингтоновского сайта краткое определение.

Стандарт на 200C провод MW-35-C можно посмотреть тута:
https://media.digikey.com/pdf/Data Sheets/CNC Tech PDFs/MW35C_Spec.pdf

Пробивное, разумеется, зависит от диаметра, на бОльшеем и изоляция толще. Не могу найти у Ремингтона краткую табличку.. где-то я её там видел. Но навскидку по-памяти, для толщин начиная от 0.14 пробивное до 800 VAC, с оговоркой что это промышленная частота 50-60 Гц (не 10 КГц) и рабочая температура не превышает 80C (вроде  в табличке было 82).

Для толщин от 0.3 там уже до пары киловольт переменки.


  • Like (+1) 1
  • 4 months later...
Карта Proficient

Карта

Posted
Posted
В 13.12.2022 в 18:19, Stan Marsh сказал:

Если нет идиосинкразии к повторителям, то Уайт с теми же ЕСС88 обеспечит выхсопр в районе не пяти сотен как SRPP, а пяти десятков ом. Без дополнительной ООС. Опять же извинившись и предупредив, ссылка на опробованное:  https://radiopages.ru/headphones_m.html

Оно хорошенькое? Как H-Fi пойдет?

6Н24П можно пробовать? (низковольтное)

Ибо... Вчера хорошо торкнуло относительно нано-.

1. Намотка отличается от "обычных" трансов, можно иметь Много отводов вторички.

2. Можно посчитать пределы работы транса, Bmax, Ra, для заданных мощности, Fн итд.

На картинках - начало и окончание таблицы, для 2000 и 500 витков.

Желтым, напр., вариант "ушной усилитель Loki". Не нравится 40 Гц если - поднимаемся выше к варианту "1000 витков" (не приведено) и "20 Гц".

Хотя всё то лишь прикидки и путь, проверять на практике. Ведь намотка 1000 витков давала синус 2 Гц.

Прикольный транс выходит...



  • Like (+1) 2
Карта Proficient

Карта

Posted
Posted

PS. Вчерась глянул 104 страницы продаж от фирм на diyaudio.com (интересовали трансы), фигня... (- Фигня это всё... Придет соседка, опять надует [папочку] - Вовочка...)

(Глядючи на ЭД...) Однако попались импульсники ACDC, применяемые в "прецизионном" ушнике. Следствие вывело на фирму и модели. Низковольтные, понятно.

BAA Master

BAA

Posted
Posted
2 hours ago, Карта said:

Однако попались импульсники ACDC, применяемые в "прецизионном" ушнике. Следствие вывело на фирму и модели. Низковольтные, понятно.

C этим беда  - LLC, с малыми помехами, у MW, для примера, начинаются с 200 ватт.

Карта Proficient

Карта

Posted
Posted

1. Чтобы не скучали;

2. почему меня потянуло в ушники и нано...

Слушаю такое... Дал нам это Олег Ярославский...

"Динамик реально уникальный. Уникальность его в том, что при своих 8" ему не нужна никакая помощь сверху. Он и сам по себе до 24 кГц поёт. Сделан добротно, с применением какой-то инновационной корейской катушки. И, вероятно, катушка полностью упрятана в зазор, т.к. импеданс динамика очень мало зависит от частоты. Показателем добротности считаю то, что как в паспорте заявлена Fs=75Гц, так оно и есть на самом деле. АЧХ пары динамиков абсолютно одинаковы, как сиамские близнецы. Сейчас работает в биампинге на СЧ/ВЧ. Слушаю на средней громкости 100мВт, пиковая 1 Вт. Изначально был раздел 160 Гц, а теперь вообще 80 первым порядком – на нижней границе СЧ.
Заявленные параметры у этого динамика завышены. По измерениям примерно 95 у меня получилось (что тоже для 8" очень хорошо), 98.8 нет и в помине. Хитрят производители - измеряют не при мощности 1 ватт, а при подведённом напряжении 2.8 вольта, что для 8-омного динамика даёт 1 ватт, а для 4-омного уже 2. И пишут "средняя", т.е. с учётом горбов. Вот разница в 3дБ и получается."

DL Audio Raven 200 https://dl-audio.ru/estrada/raven-200/
«Ультравысокий уровень громкости и отличный панч даже от штатной автомагнитолы.
Неодимовая «таблетка» класса N42 с индексом SH на керне для увеличения чувствительности.
Температуростойкая корейская звуковая катушка с намоткой проводом из омедненной алюминиевой жилы.
... ... ...



"Готовая двухполоска"

(хочется выбросить остальное, оставить только Альфард HW1500 в стене, который дал нам Станислав)



Карта Proficient

Карта

Posted
Posted
В 04.09.2023 в 13:53, Карта сказал:

нано

ДокладАю.

Оплачено 29-го, сейчас, 07-го, пришла малява: "Деловые Линии - заказ создан".

3.5 кг.

Мы должны догнать и перегнать "радиометалл", правда, через 100 лет. Но то другое. Но должны.

  • 4 weeks later...
Карта Proficient

Карта

Posted
Posted

И NiMH в прямом накале. И типа можно его постоянно держать на заряде.

Там и про наши лампы что-то говорят.

(В т.ч., что LS-50 дорогая, и правильно скопировать не смогли, тож прикольно)

Stan Marsh Mentor

Stan Marsh

Posted
Posted
7 минут назад, Карта сказал:

Там и про наши лампы что-то говорят.

Там разбирающихся в лампах примерно полтора человека.

  • Like (+1) 1
ВКН Local

ВКН

Posted
Posted

3d6 кажется пентод, или я путаю?

В точке соединения дросселя с выходником нет конденсатора? Впрочем, я привередничаю....

Таких схем за вечер можно много нарисовать.
