Делали кучу, от простейших трёхканальных на симисторах и до сложных из Радио. Никакого смысла в усложнении элементной базы нет: моргание надоедает в среднем за неделю, мозг быстр распознаёт алгоритм и становится скучно. Самый лучший экран для этого дела - наборный из тонких стеклянных трубочек в один ряд.

  • Like (+1) 2
alexsan69 Explorer

alexsan69

Posted
  • Author
Posted

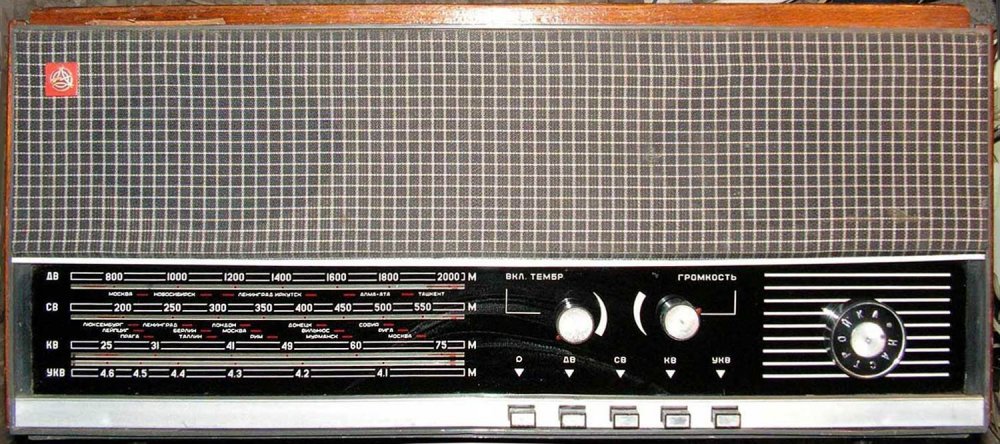

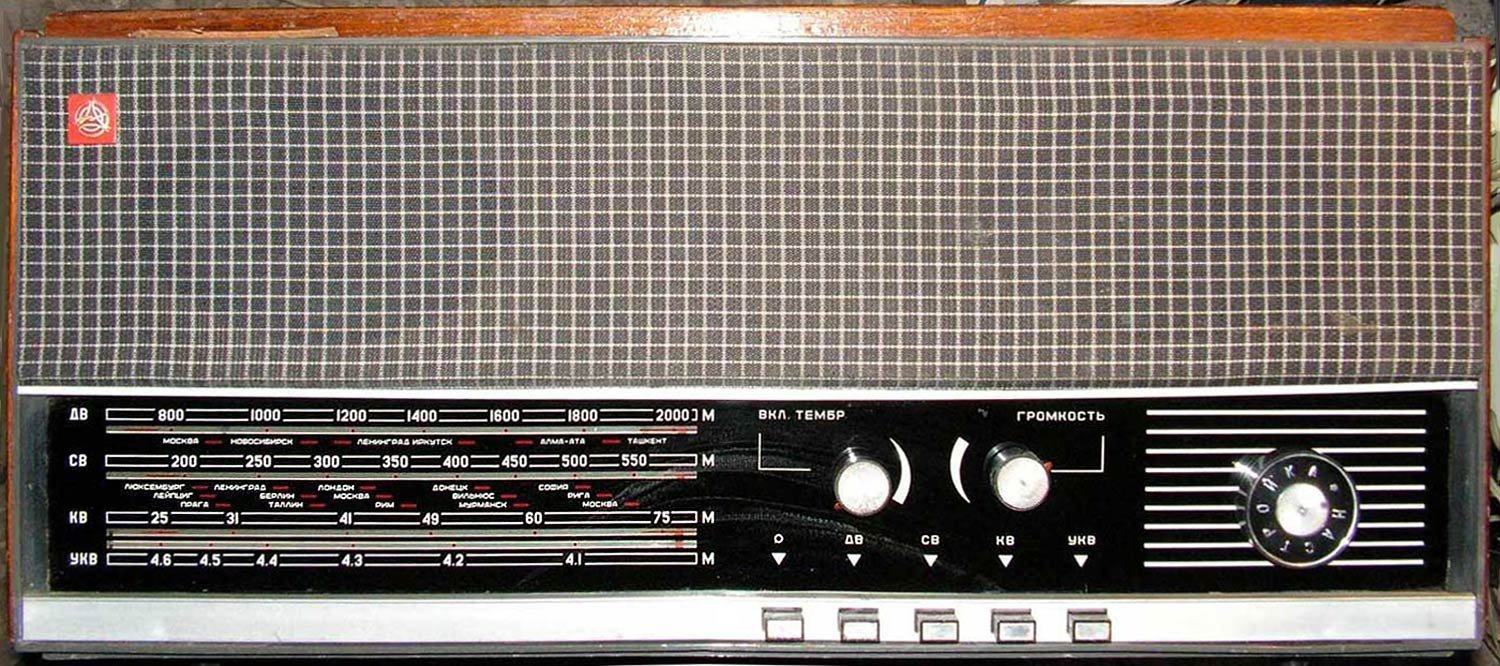

Ну кто с чего начинал ,тогда это было интересно,это сейчас немного под састарились уже не то,но первую я начал еще поцаном в 8 лет подключил последовательно с динамиком две лампочки на 3,5в в место подсветки в радиоле Рекорд-353 в такойrekord353.thumb.jpg.e63585b3ab5bf14c5018201b222e9c96.jpg

alexsan69 Explorer

alexsan69

Posted
  • Author
Posted

Следующая уже была на три цвета на пускателях от ламп дневного света это я в 9 лет себе сделал.

Antur Local

Antur

Posted
Posted
30 минут назад, Stan Marsh сказал:

Делали кучу, от простейших трёхканальных на симисторах и до сложных из Радио. Никакого смысла в усложнении элементной базы нет: моргание надоедает в среднем за неделю, мозг быстр распознаёт алгоритм и становится скучно. Самый лучший экран для этого дела - наборный из тонких стеклянных трубочек в один ряд.

Был такой конструктор времен СССР на тиристорах, мне родители покупали....

ДимДимыч Mentor

ДимДимыч

Posted
Posted

Делал "Прометей".

Быстро надоела.

 И делал на выходе П214.

 Эта работала много лучше.

Экран толстый слой битого автостекла.

Rezvoy Local

Rezvoy

Posted
Posted

Один раз этой глупостью занимался, вполне сие осознавая: сделал цветомузЫку на П217х, лампочки у друга в люстре с висюльками закрепил. Цель: встретить Новый 1979й Год с дИвчЁнками, аккурат до -48 температура упала.  А нам ничё: музыка играет, лампочки сияют, у дИвчЁнок сердце замирает!

( Танцы были в среду, нынче воскресенье, через год - война. И нет спасенья...)

  • Smile 1
Фломастер Local

Фломастер

Posted
Posted

  Так же в молодости задумал сделать цветомузыку, дело было во время срочной службы в 1980 году. Вечерами после работы, (офицеры после шести все разбегались по домам) и начиналась совсем другая жизнь... кое что спаял, лицевая панель, корпус, ручки управления, элементы прожекторов были готовы, но схема (из журнала "Радио" на тиристорах) не пошла... короче охладел и забросил, остался только компоновочный чертеж блока управления.


  • Like (+1) 2
Сергей А Local

Сергей А

Posted
Posted

Делал , году в 76, ограничился макетом , без экрана , поставил за ч/б телевизором . Ну забавно было , пару вечеров , потом всем надоело.
Да , на П214.

немой Proficient

немой

Posted
Posted
44 минуты назад, Фломастер сказал:

на тиристорах) не пошла...

Делал и много ... но Только на тиристорах , самая первая с трансформаторным входом (в 1981 году ) ... потом пошло , поехало тиристоры открывали ключи транзисторы в первой схеме П-4 И П-217 ( только их можно было выковырять из реле зарядки РР-362 ...тиристоры в первые с комутаторов зажигания КЭТ-1  (КУ-201 ) в последствии на на Птицефабрике бомбили регуляторы температуры воды для поилок(КУ-202М) ... диодные мосты на Д-245 тоже шли в дело ... На компрессоры шли П-416 и ГТ-308 ( которых отсыпали в мастерской по ремонту радиостанций ЛЁН ...Последнюю свою цветомузыку поменял на Электрон -104 с одним нерабоим каналом ....

П.С. ИЗ за этих цветамузык появилось новое ХоББи на всю жизнь ...Ковырять с паялом ...:smile-17:

  • Like (+1) 1
matss Proficient

matss

Posted
Posted

В 1982 сделал первую ЦМУ из журнала ЮТ.   Три канала и канал подсветки с тиристорами КУ201К.   Потом в 1985 сделал с 6 цветами, с каналом подсветки.   Схема была в журнале В помощь радиолюбителю,  вып 75.  Тиристоры стояли КУ202Н.

Также делал КИТ набор Преметей-1.  Делал бегущие огни.

немой Proficient

немой

Posted
Posted



57 минут назад, немой сказал:

Последнюю свою цветомузыку поменял на Электрон -104 с одним нерабоим каналом ....

Совсем забыл ... но последняя которую делал из журнала В помощь радиолюбителю на часовой микросхеме К176ИЕ12 и 18 ... товарищу в БМВ -525 ....:smile-17: которую пригнал из германии...

Ещё одна вытравленная плата и микросхемы остались ....:smile-03:

alss Local

alss

Posted
Posted

Брат загорелся еще в школьные времена, на дросселях и лампочках от выхода лампового усилителя - ну, не хватает. Всего не хватает - ни воздействия ни яркости ни соответствия, куда там до описания у Ивана Ефремова в "Туманности Андромеды"!
Позже до К155-ой серии в управлении дошло или что-то в этом духе, но это уже без меня, я уехал по распределению в Казань. И угораздило меня чуток коснуться деятельности Булата Галеева... В общем, когда его книгу отвез брату, он прекратил всякие моргалки думать.

Russ3000 Local

Russ3000

Posted
Posted

Помню на маминых шпульках мотал катушки, получил изрядных люлей, но лампочки моргали.

Stan Marsh Mentor

Stan Marsh

Posted
Posted

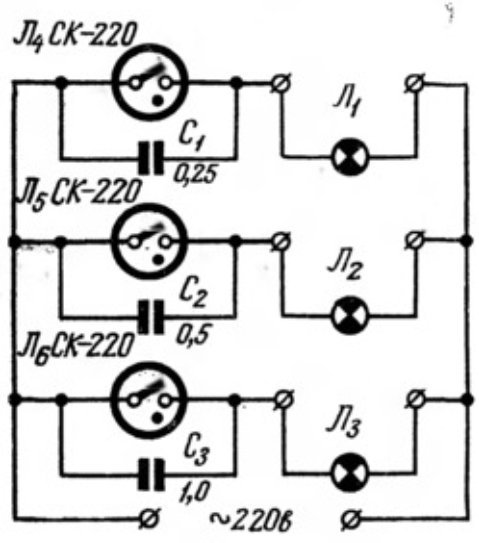

Самое забавное, что моргалка с некоррелированным морганием гораздо интереснее. Делается на стартерах.




  • Smile 1
alex2203 Proficient

alex2203

Posted
Posted

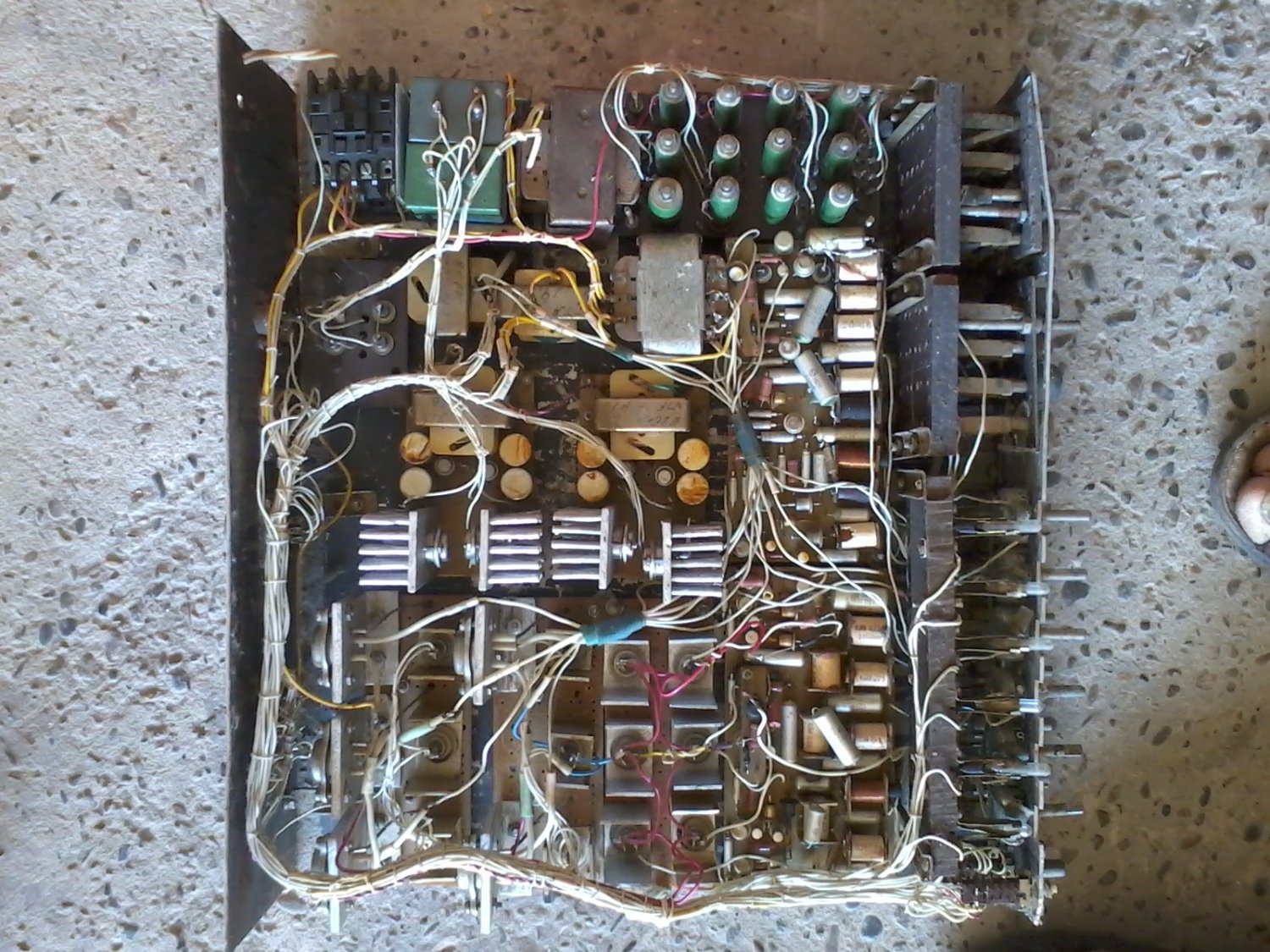

Во чудом сохранилось для фотки стерео каждый на 6 каналов, контрольный экран, на каждый канал свой усилитеть для раскачки 12 тиристоров. запуск кнопкой и пускателем. Сам себе удивляюсь, городил же такое



  • Like (+1) 3
Фломастер Local

Фломастер

Posted
Posted
29 минут назад, Stan Marsh сказал:

Самое забавное,  гораздо интереснее. Делается на стартерах.





  Была  довольно долго такая, до появления светодиодных новогодних гирлянд, лампочки использовал стройные станочные, контактные площадки удалял, заливал эпоксидкой соединение... не утомляет, душевно, по разному включается.

alex2203 Proficient

alex2203

Posted
Posted
1 час назад, Stan Marsh сказал:

Да все мы совершали ошибки и делали всякую ерунду, даже транзисторные усилители.

Нет Стас это не ошибки. ЭТО ОПЫТ. к сожалению сейчас делаем ошибки .наверно старческое.

AlexKorotov Local

AlexKorotov

Posted
Posted

И делал и продавал (не я, у меня к продаже способностей нет). Была одна история забавная с этим связанная. Это было в самом начале 90-х. Жизнь била ключом, у меня появился знакомый, который вдруг открыл у себя талант светорежиссуры. Шли постоянные шабашки в виде организации света на вечеринках.  Он выдавал идеи, я некоторые из них осуществлял в железе. Та совпало, нашлась некая лампа от стробоскопа. Решено, будем делать адский стробоскоп. Блочек от БИГовского микшера был корпусом для пульта управления. На панели располагались два резистора под углом 90 град. Вертикальная ось - чувствительность, горизонтальная частота.  Так была сделана синхронизация от б. барабана.

Для усиления эффекта пошел к "киношникам" и взял у них вогнутое зеркало размером с таз. Вышли мы покурить на улицу с этим зеркалом, конец сентября, солнце уже низкое, достаю я из нагрудного кармана не свою сигарету и говорю: сейчас я тебе ее прикурю. Получилось, что сразу в фокус попала сигарета, сгорела мгновенно, один фильтр в руке остался.

Зеркало то было с отверстием посредине в него проходила плата с лампой, накопительными конденсаторами и схемой поджига. Все это крепилось посредством полосок с отверстиями от детского металлического конструктора, что давало возможность перемещать лампу в фокусе зеркала.  Запуск был через поляризованное телефонное реле типа РП, которое было отрегулировано на одностабильное. Соединялось с коробочкой телефонной лапшой.  Вообщем включили мы это хозяйство на пробу в одном местном образовательном учреждении. Мигает... А насколько адски мигает пока не понятно. Тут какой-то студент попался, и мой товарищ говорит: хочешь посмотреть? Студент говорит: хочу. Поставил он его к стенке, как на расстрел, и выдал серию вспышек. Студент молчит. Спрашивает: Что молчишь? Он отвечает, круто, во первых я ни чего пока не вижу, во вторых с каждой вспышкой аж в ушах хлюпало.

Была ещё и адская цветомузыка в комбинации с автоматом ( и подобной синхронизацией), в одном клубе более 10 лет проработала (как мне рассказали). Была она сделана на "трамвайных" оптосимисторах, марку не помню, но ток светодиода был 300 ма, этим же током лампы на малом дисплее питались. Прожекторы были из списанного свет. оборудования местного профсоюзного развлекательного центра. Да много чего было на микросхемах ОЗУ и ПЗУ, и проч. Тиристоры кончились, начали на кт892 делать ...

Домой себе ни чего не делал, меня всякое мелькание раздражает...

matss Proficient

matss

Posted
Posted
15 часов назад, Stan Marsh сказал:

Делается на стартерах.

делал такую на стартерах.

  • Like (+1) 1
Саша1965 Veteran

Саша1965

Posted
Posted

Делал, как и все, простейшую на тиристорах. Затем на П214 транзисторах. Закончил это увлечение на ТГ3-0,1/1,3. Довелось пацаном увидеть ЦМУ на ГУ-50...

  • Like (+1) 1
