Модернизировал БП (замена силовика) SE на 6AC7 (6Ж4)+6П36С. Прогнал сигнал с выхода (экв. нагр. 5 Ом) через ослик и вот что увидел на выходе ОДНОГО трансформатора (второй всё нор.)

На фото видно генератор и частоты, амплитуда сигнала резко падает на частоте 27 Гц, затем после 18 Гц опять вырастает. Но искажения уже начинаются после 40 Гц.

Трансформаторы от альтаудио AOUT-3.2 на M4 SE106b ШЛ.

Вопрос: что происходит и главное как с этим бороться?

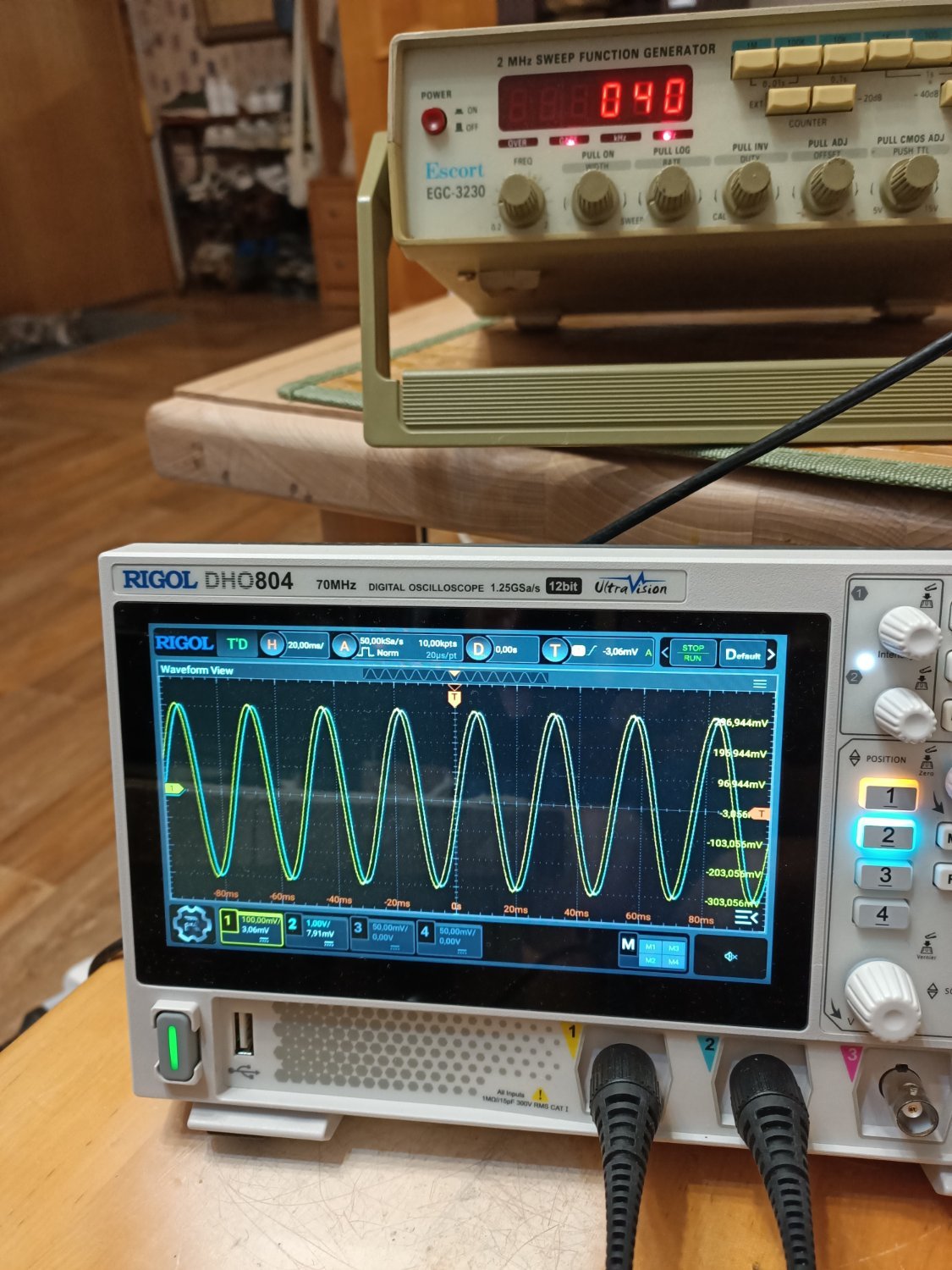

Вых 40 Гц.jpg

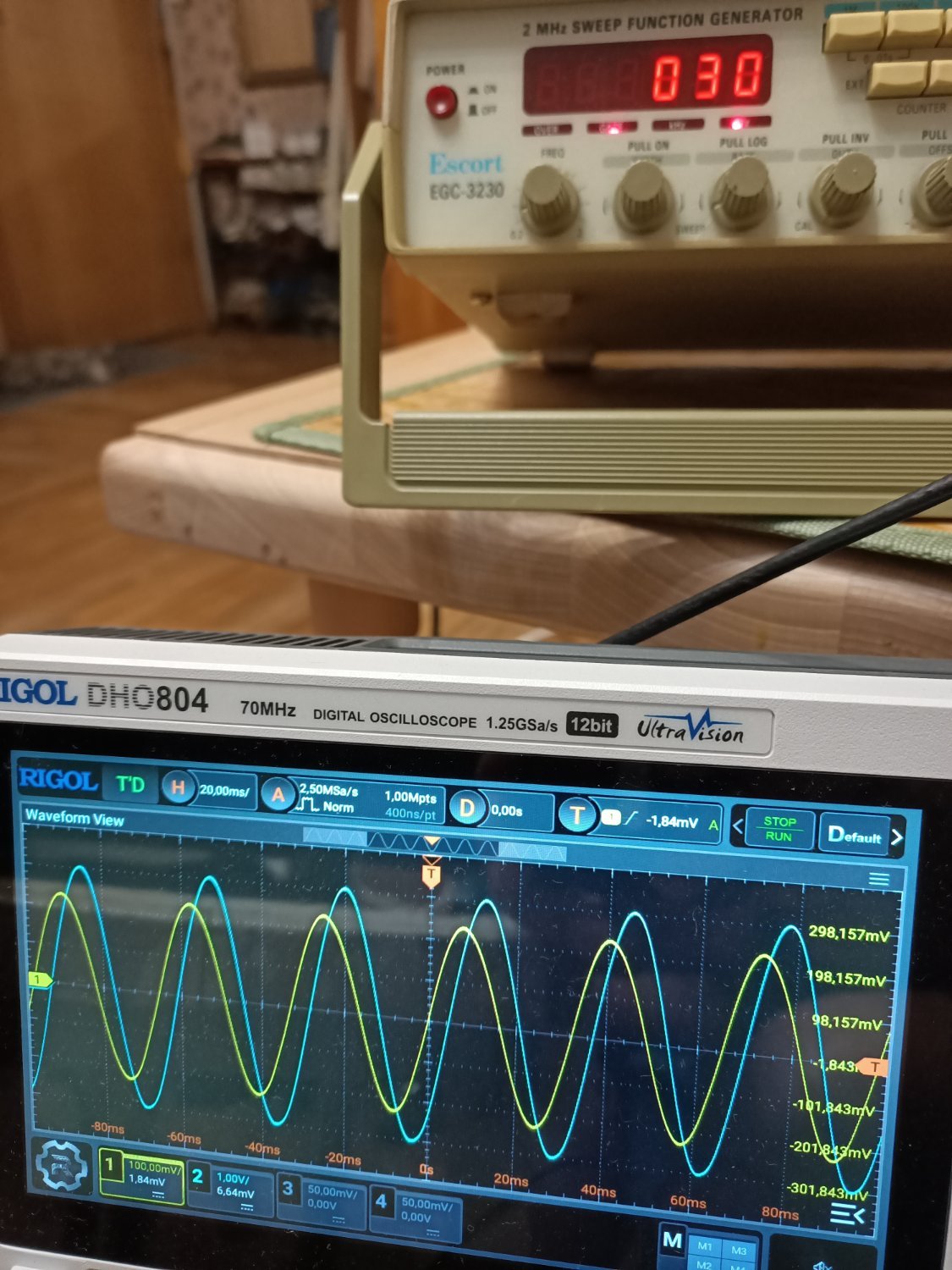

Вых. 30 Гц..jpg

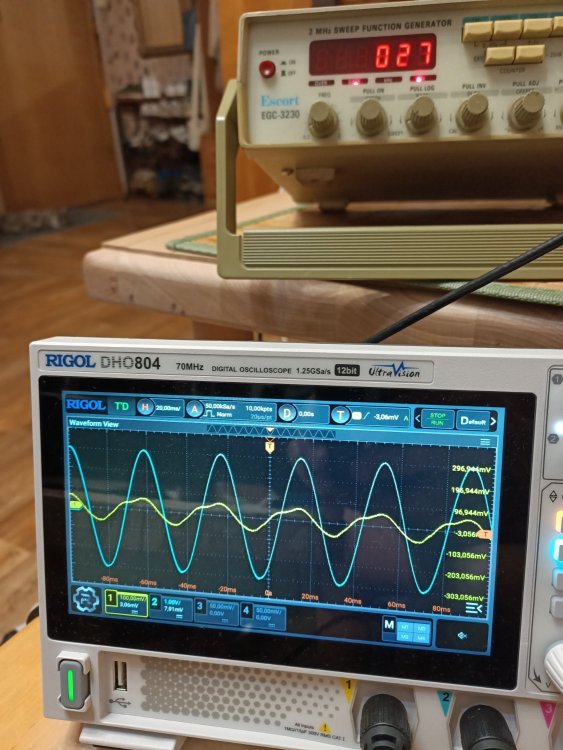

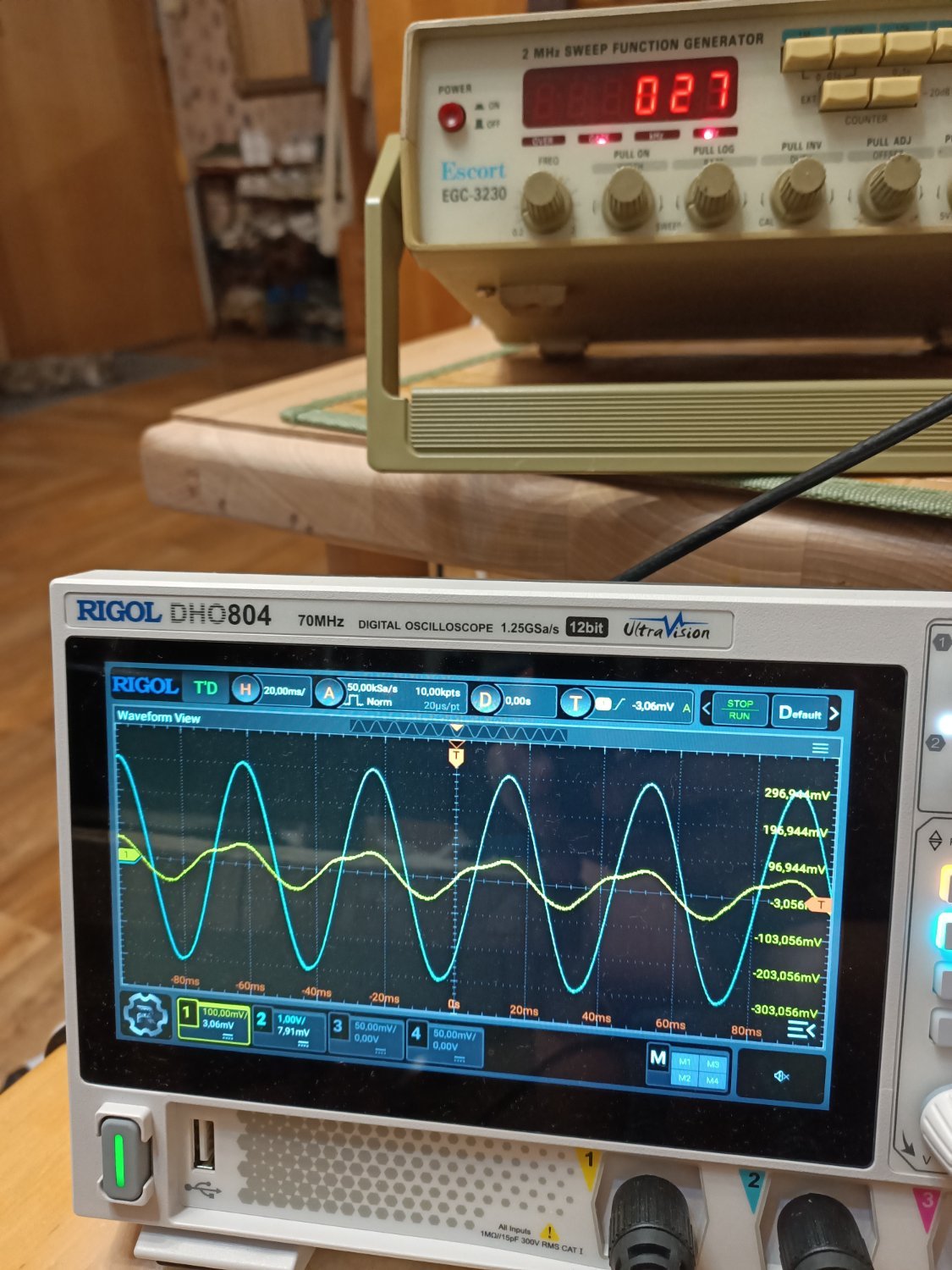

Вых. 27 Гц..jpg

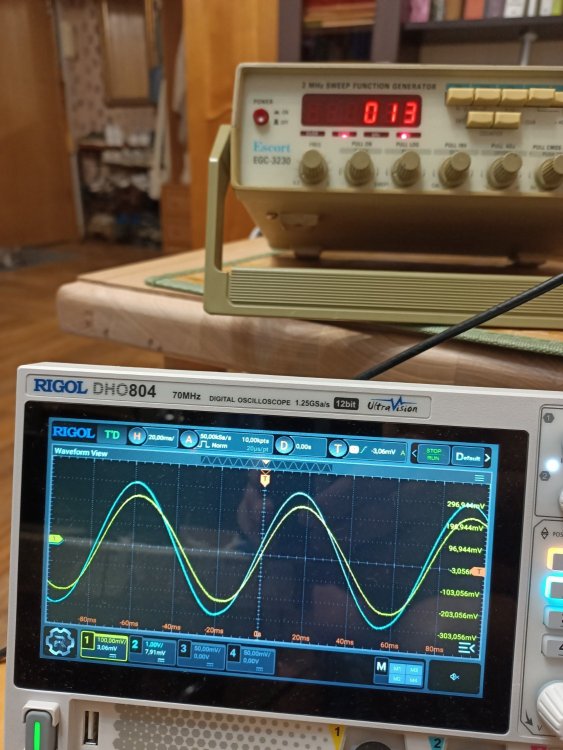

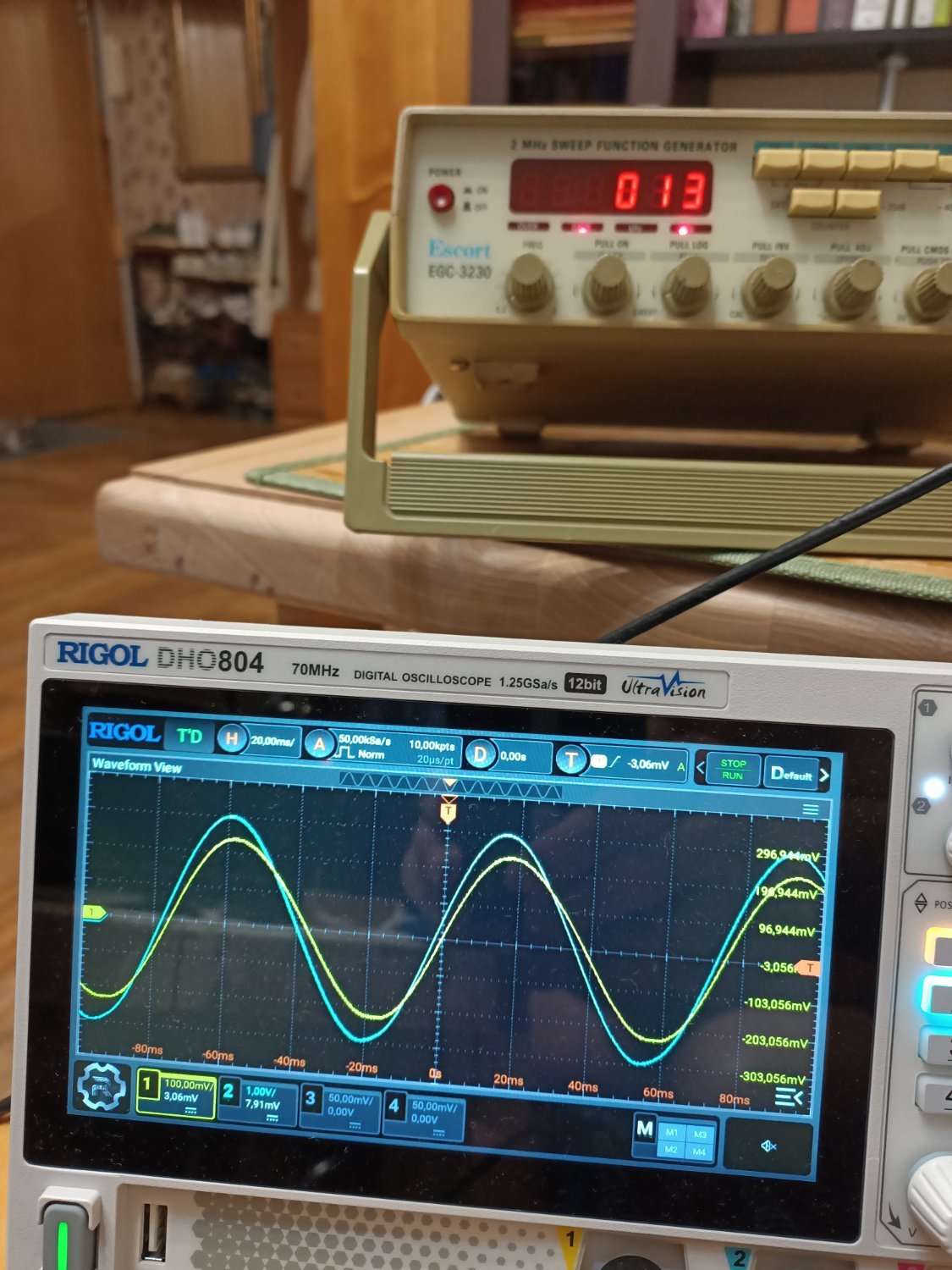

вых. 13 Гц..jpg

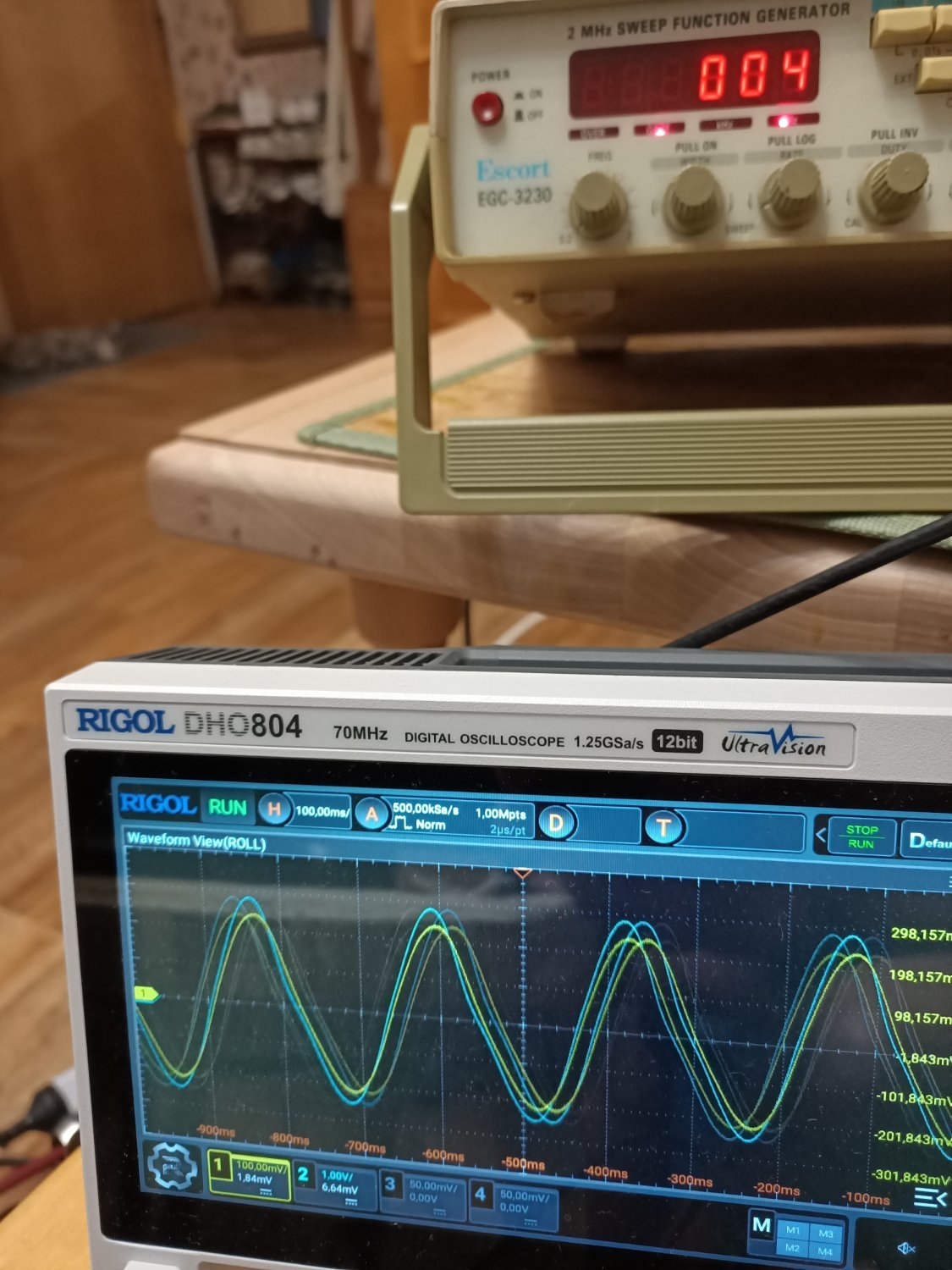

Вых. 4 Гц..jpg

Posted

АЧХ по точкам гораздо нагляднее, пусть даже бы и от руки, пока сопоставил картинки с графиком, одну извилину потерял - выпрямилась...

Сначала мысль у меня появилась про короткозамкнутый виток как (единственный) возможный дефект в трансформаторе - но узкий провал?!
Т. к. генератор цифровой (в аналоговом Г3-112 или -102 столкнулся с уходом полевика в АРУ и были провалы выходного напряжения на нескольких частотах) и второй трансформатор на той же-?-нагрузке нормальный, то отпадает подозрение, что нагрузка в виде последовательного контура (ничего себе - на 27 Гц...).

Я пас.

Posted
3 минуты назад, alss сказал:

второй трансформатор на той же-?-нагрузке нормальный

Да, на втором трансе всё отлично.

Posted

Судя по картинкам падает сопротивление нагрузки. А вот почему... А что происходит на частотах выше 40 Гц?

Если транс секционирован и каждую секцию можно посмотреть отдельно ( с пересчетом нагрузки) надо это сделать.

Posted
1 час назад, Rezvoy сказал:

А что происходит на частотах выше 40 Гц?

Выше 40 Гц проверял, всё очень хорошо, никаких искажений нет.

1 час назад, Rezvoy сказал:

Если транс секционирован и каждую секцию можно посмотреть отдельно

первичка секционирована, но имеет только два вывода (внутри соединения), вот вторичку я сам коммутировал на 4 Ома. Что в этом случае?

Posted
7 минут назад, ТаргеТ сказал:

Выше 40 Гц проверял, всё очень хорошо, никаких искажений нет.

первичка секционирована, но имеет только два вывода (внутри соединения), вот вторичку я сам коммутировал на 4 Ома. Что в этом случае?

Вы сначала лампы и трансформаторы  попробуйте по каналам  поменять. Трансформатор  распотрошить вы всегда успеете.

  • Like (+1) 3
Posted
2 часа назад, Buran81 сказал:

Вы сначала лампы и трансформаторы  попробуйте по каналам  поменять.

Синусы с анодов вых. ламп измерял - всё идеально. Местами вых.  лампы менял между собою и было без изменений, также на вых. тр-ра искажения.

Posted
17 минут назад, ТаргеТ сказал:

Синусы с анодов вых. ламп измерял - всё идеально. Местами вых.  лампы менял между собою и было без изменений, также на вых. тр-ра искажения.

На самом деле это какой то волшебной фигнёй Выглядит...

Если бы что то было не так скомутировано В ТВЗ ,то оно бы 100% сразу  показало разбег на СЧ ВЧ... А вы говорите что там все хорошо... Загадка века)))))

Posted
8 минут назад, Сергей А сказал:

Емкость по питанию в этом канале поменять не пробовали? На другую.

Автор говорит что на анодах все хорошо. Мол это резонанс только на НЧ и от выходника.

Posted
1 час назад, Сергей А сказал:

Емкость по питанию в этом канале поменять не пробовали?

Я попробую поменять местами анодное питание, оно у меня раздельное на 2 кан. вых. ламп. Гляну.

47 минут назад, Сергей А сказал:

Трансформатор к другому каналу он не подключал вроде.

нет.

Posted

Для начала , если не упомянули уже, я бы померял индуктивность первичной обмотки каждого трансформатора .  Потом идентичнось секций вторичной обмотки , они должны быть строго одинаковые по виткам и соединены синфазно.  Если один трансформатор заведомо исправный, сличить со вторым труда не составит.



Posted
18 часов назад, Михаил SM сказал:

я бы померял индуктивность первичной обмотки каждого трансформатора .  Потом идентичнось секций вторичной обмотки , они должны быть строго одинаковые по виткам и соединены синфазно.  Если один трансформатор заведомо исправный, сличить со вторым труда не составит.

Вчера звонил Роману в Альтаудио - тоже самое сказал.



2 часа назад, Васянин Сергей сказал:

Похоже на провал питания.



1 час назад, KUE сказал:

А без нагрузки такая же история?

Планирую сегодня всё измерить и по питанию тоже.

Posted

Ну вот и он... "больной зуб".

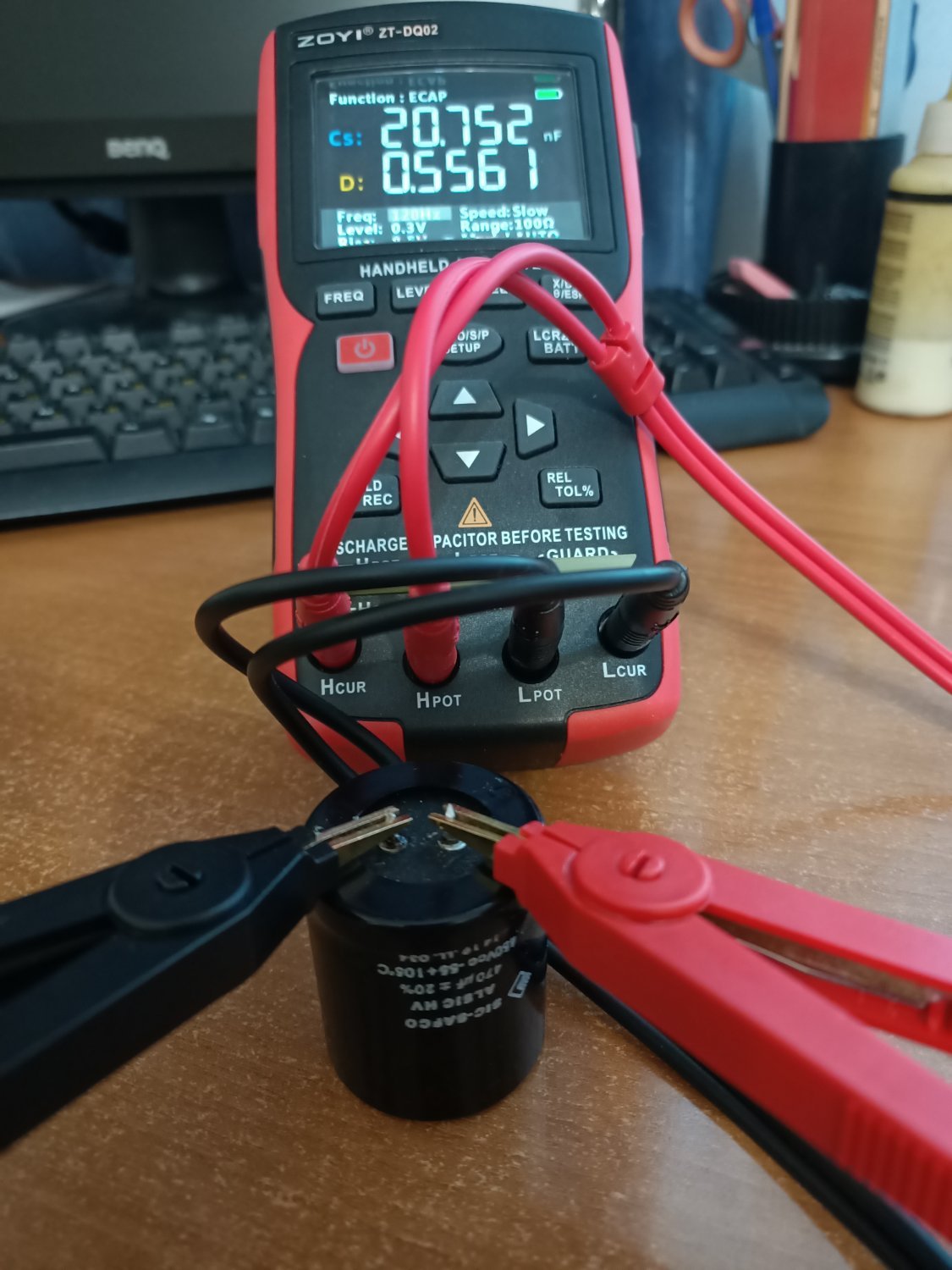

Надо сказать что ещё неделю назад мой земляк Юрий (KUE) говорил мне, что надо перекинуть питание вых. ламп и посмотреть, ну и точно. Из-за неисправного кондера наверное создавался колебательный контур и резонанс на 27 Гц получался. Так что всем спасибо кто делился идеями здесь.  Заодно 5 кГц.

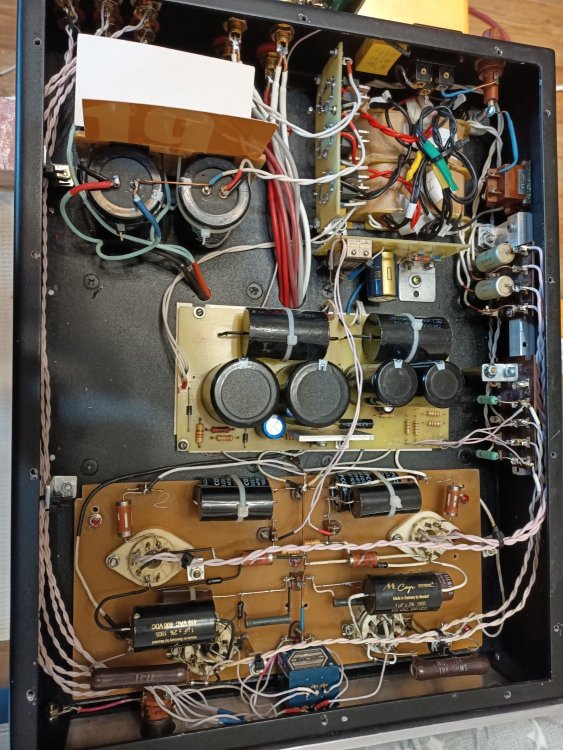

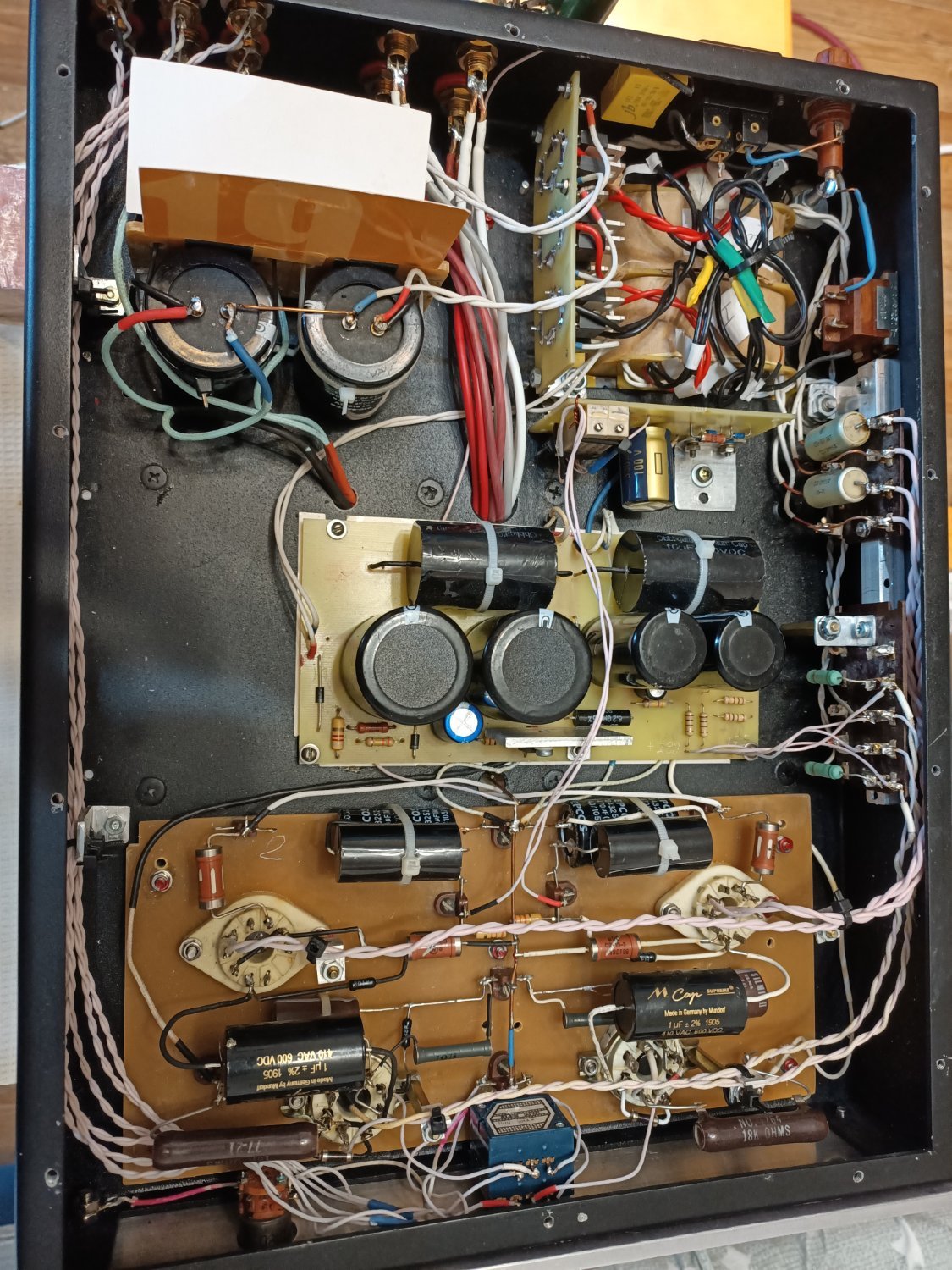

Ну и общее фото подвала. С заменой силовика, прям усь задышал.

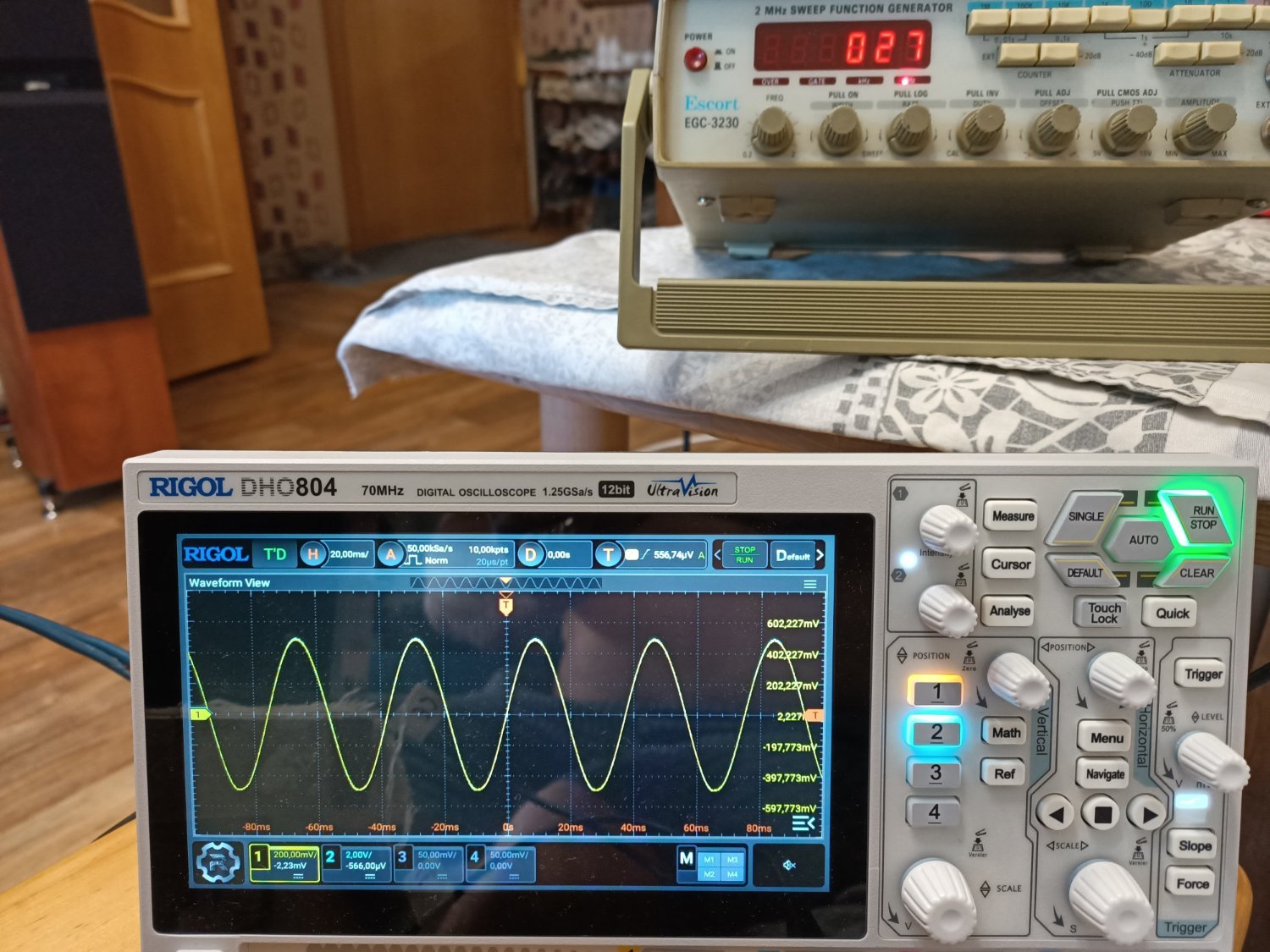

27 Гц норм. 10.06.26.jpg

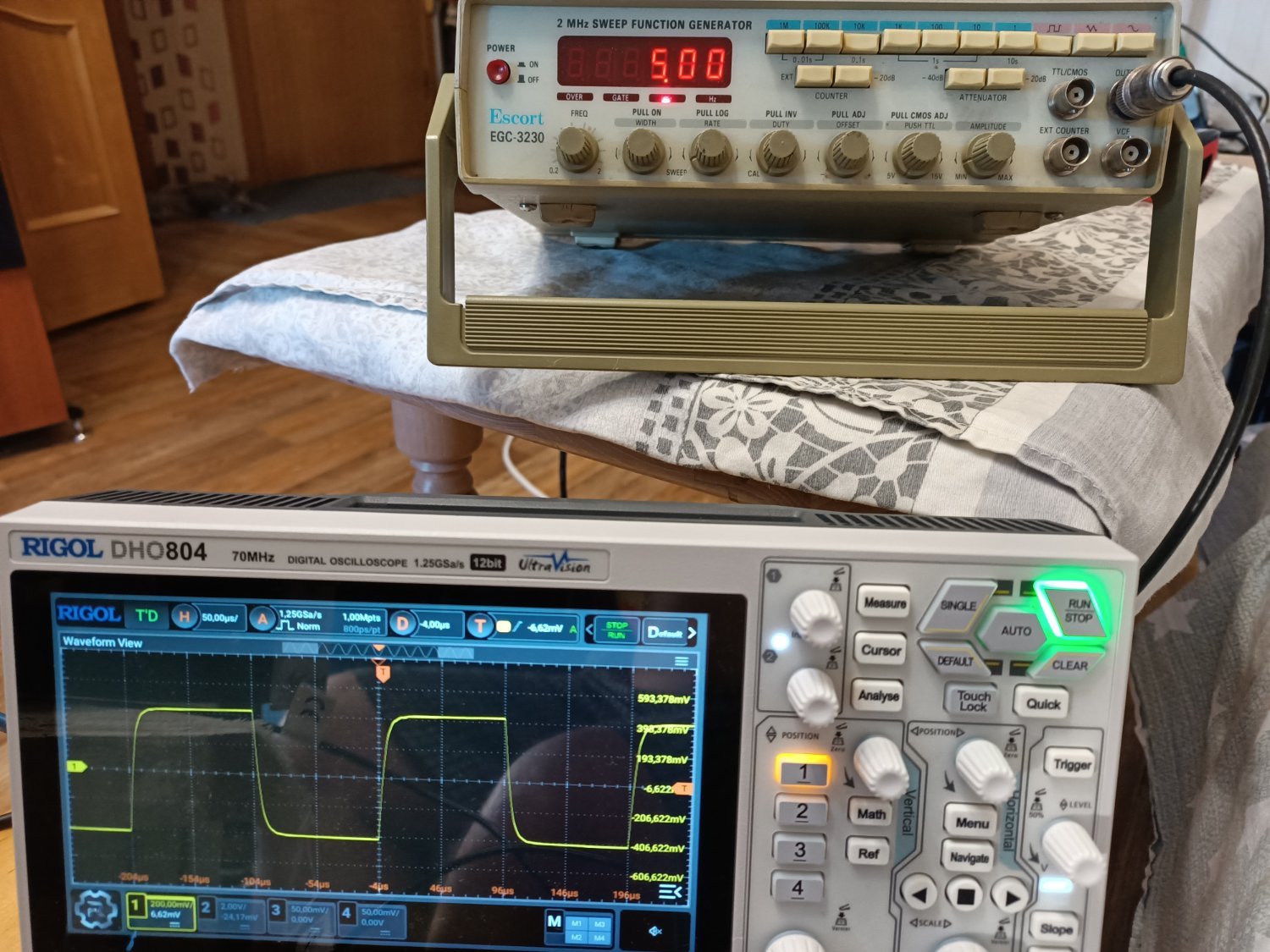

5кГц норм.10.06.26.jpg


  • Like (+1) 6
Posted
2 часа назад, ТаргеТ сказал:

Из-за неисправного кондера наверное создавался колебательный контур







Из всех знатоков угадал правильный ответ Сергей А:smile-09:.

Еще кстати в книжках по расчёту БП  , пишут как нужно рассчитывать номиналы емкости и индуктивности  чтобы не появлялись резонанс на НЧ.

  • Like (+1) 1
  • Thanks (+1) 1
Posted
9 часов назад, Buran81 сказал:

Из всех знатоков угадал правильный ответ Сергей А:smile-09:.

Еще кстати в книжках по расчёту БП  , пишут как нужно рассчитывать номиналы емкости и индуктивности  чтобы не появлялись резонанс на НЧ.

Сергей молодец! 👏

  • Like (+1) 1
Posted
11 hours ago, Buran81 said:

Из всех знатоков угадал правильный ответ Сергей А:smile-09:.

Еще кстати в книжках по расчёту БП  , пишут как нужно рассчитывать номиналы емкости и индуктивности  чтобы не появлялись резонанс на НЧ.

А я говорила! (с)
