Подключение лампового усилителя от балансного выхода ЦАП

Antur

By Antur
in Valve

 Share

Recommended Posts

Antur Local

Antur

Posted
Posted

На новом ЦАП есть балансные XLR выходы. Вопрос: имеет смысл производить дополнительные телодвижения для такой схемы подключения? Собственно основной вопрос что мы выигрываем по качеству звука или помехозащищенности тракта в этом случае?

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Это идеальный вариант для РР: не нужен ФИ, а усилитель будет двухтактным со входа. В других случаях преимуществ нет.

Antur Local

Antur

Posted
  • Author
Posted
8 минут назад, Stan Marsh сказал:

Это идеальный вариант для РР: не нужен ФИ, а усилитель будет двухтактным со входа.

Хм...имеет смысл задуматься...спасибо!

Кружка Local

Кружка

Posted
Posted

Установил 1+1:1+1 - позволяет получить с ДАКа сигнал большей амплитуды. (В зависимости от решения на выходе самого ДАКа конечно).

  • Smile 1
Antur Local

Antur

Posted
  • Author
Posted
1 час назад, Кружка сказал:

Установил 1+1:1+1 - позволяет получить с ДАКа сигнал большей амплитуды. (В зависимости от решения на выходе самого ДАКа конечно).

Ну то есть трансформатор?

Ollleg Mentor

Ollleg

Posted
Posted

На Лунх карте так:

Входной импеданс балансное подключение 24 кОм, небалансное 12 кОм
Выходной импеданс балансное подключение 100 Ом, небалансное 50 кОм

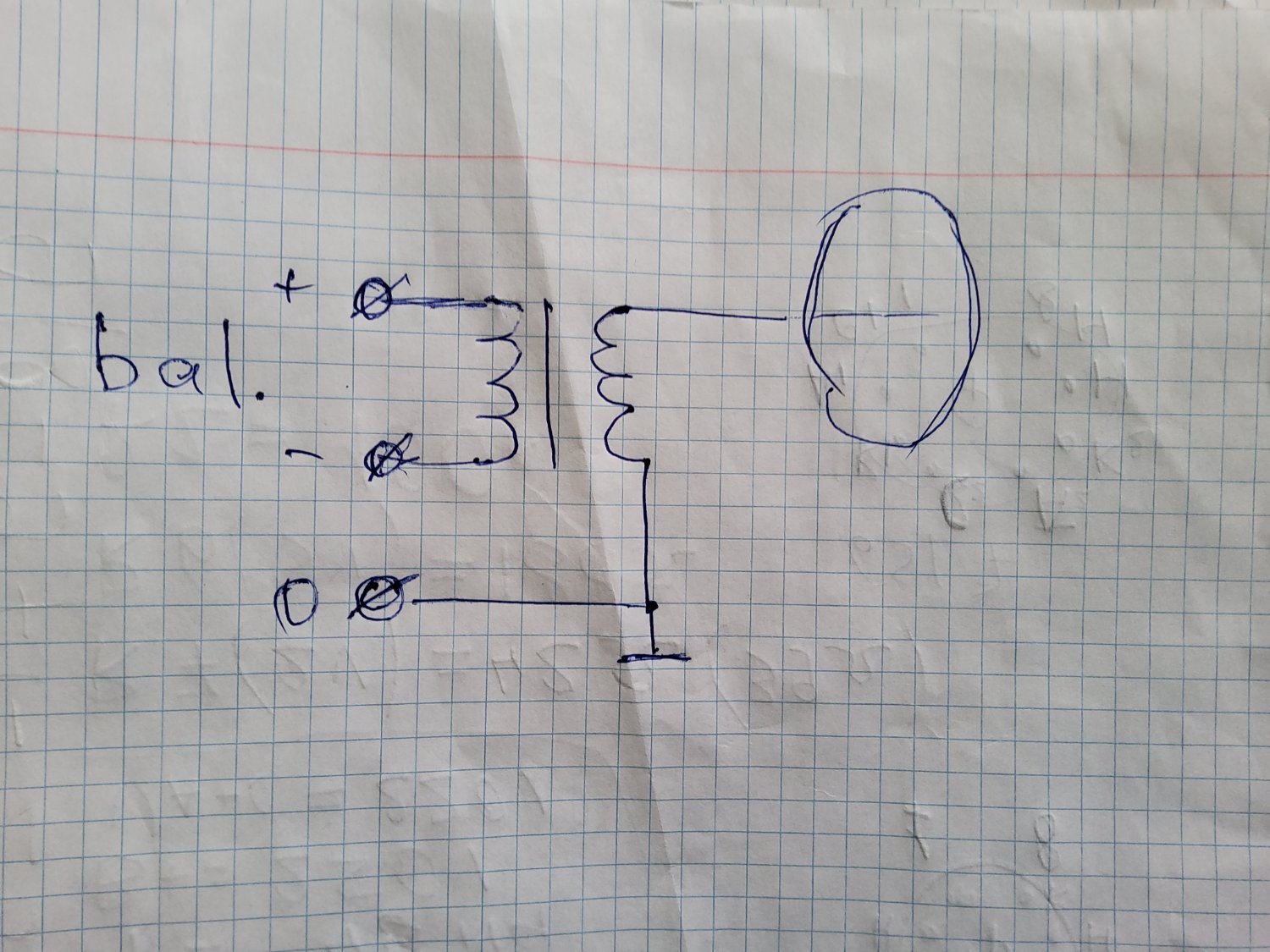

Если с корректора снимаю сигнал на карту  с тюльпанов , шумов больше (по спектру),

нежели с балансного выхода с тр. На вход усилителя можно подать и обычный и баланс (через тр),

пользую баланс.

Timbuktu Proficient

Timbuktu

Posted
Posted
11 часов назад, Stan Marsh сказал:

Это идеальный вариант для РР: не нужен ФИ, а усилитель будет двухтактным со входа. В других случаях преимуществ нет.

Согласен, можно прям с некоторых микросхем цапа. А как громкость будем регулировать? Счетверённым?

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Ну, у некоторых ЦАПов громкость регулируется программно, с ЗК проблем нет, а остальные источники - да, придётся счетверённым. Есть, конечно, всякие экзотические способы, но там свои заморочки.



А можно двумя сдвоенными, почему бы нет. Удобно. И ассортимент таких переменников изрядный.

  • Smile 1
Кружка Local

Кружка

Posted
Posted
36 минут назад, Timbuktu сказал:

А как громкость будем регулировать? Счетверённым?

"А вы и есть за меня будете? - Ага!" (С).

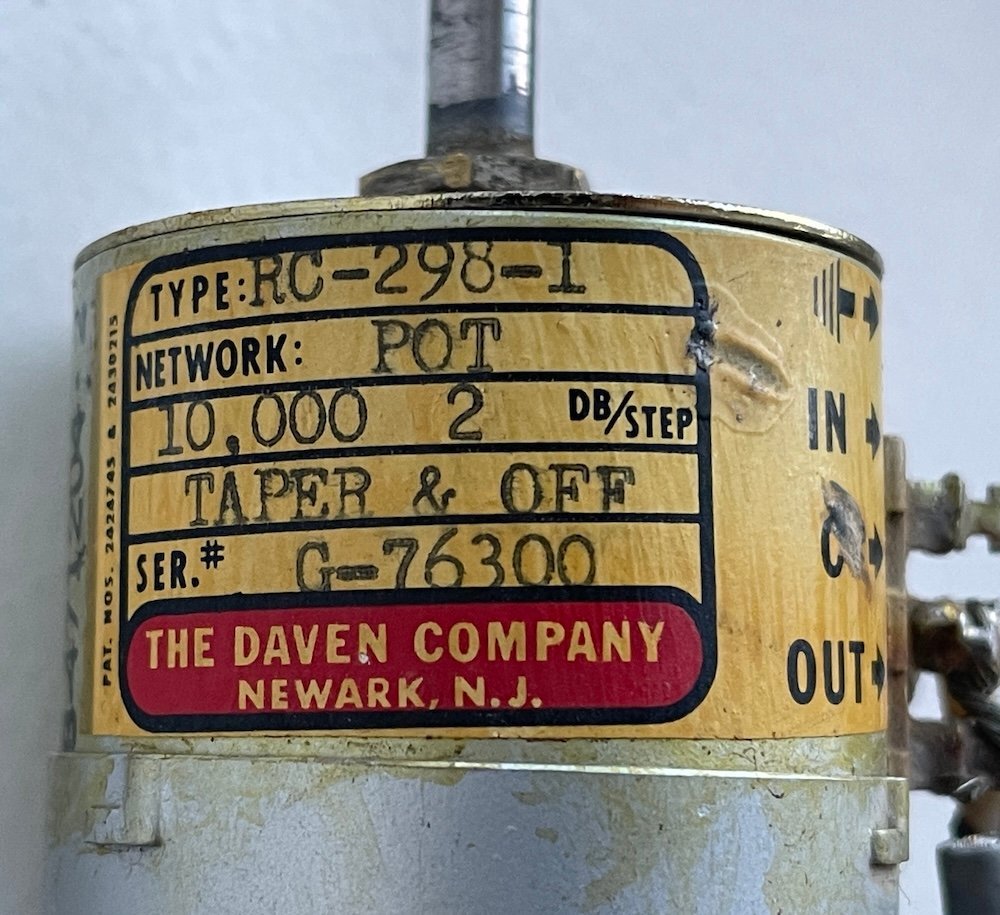

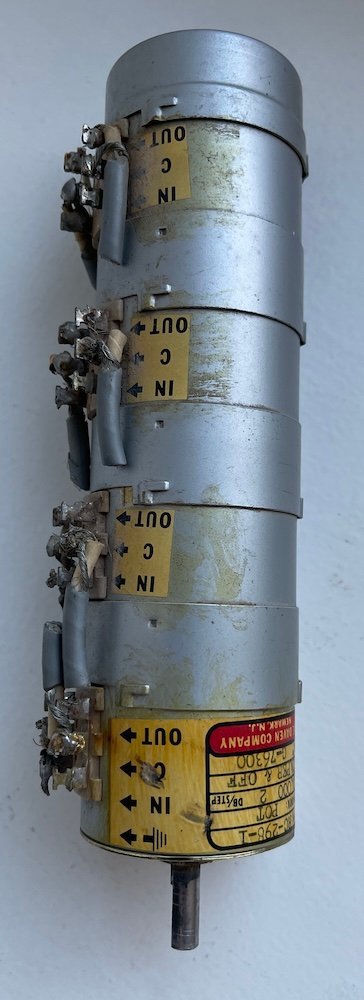

IMG_9018.thumb.JPG.2fceb82b990b33852851b162138ec9c8.JPGIMG_9017.thumb.JPG.64e3fc4f7d498d354594e9f7ca5b67dc.JPG

  • Like (+1) 4
БПА Rookie

БПА

Posted
Posted
20 часов назад, Timbuktu сказал:

 А как громкость будем регулировать?

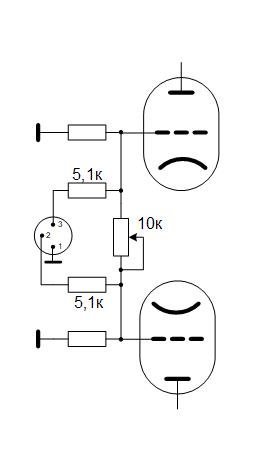

Как-то делал РР с балансным входом. Регулятор сделал по совету Константина Мусатова на одном сдвоенном. Регулировал нормально.




  • Like (+1) 3
Antur Local

Antur

Posted
  • Author
Posted

Коллеги, поделитесь рабочей схемой PP на EL84 с балласным входом, пожалуйста :smile-59:

lenivo Local

lenivo

Posted
Posted

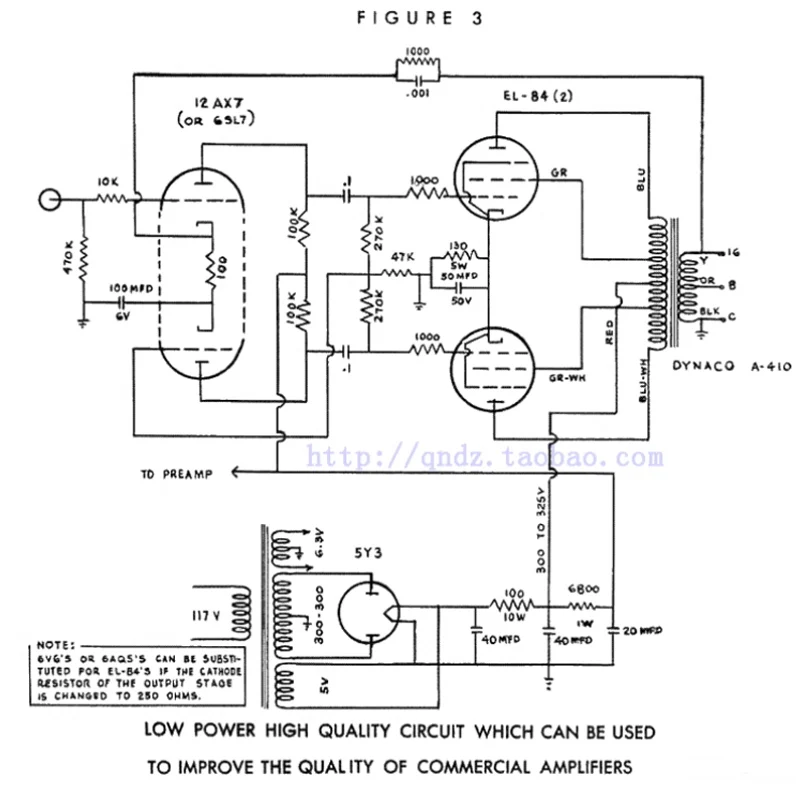

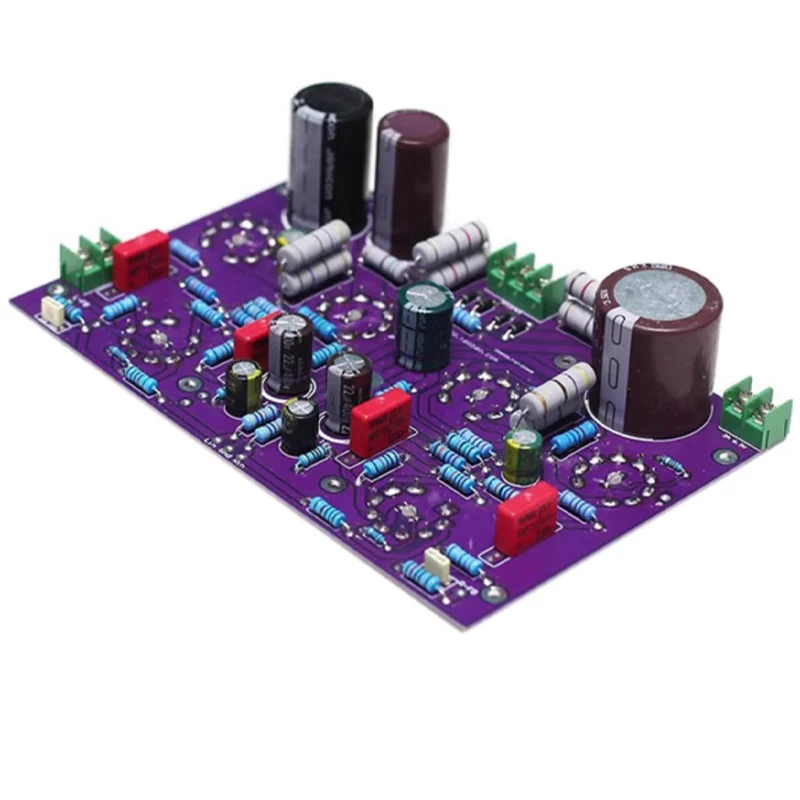

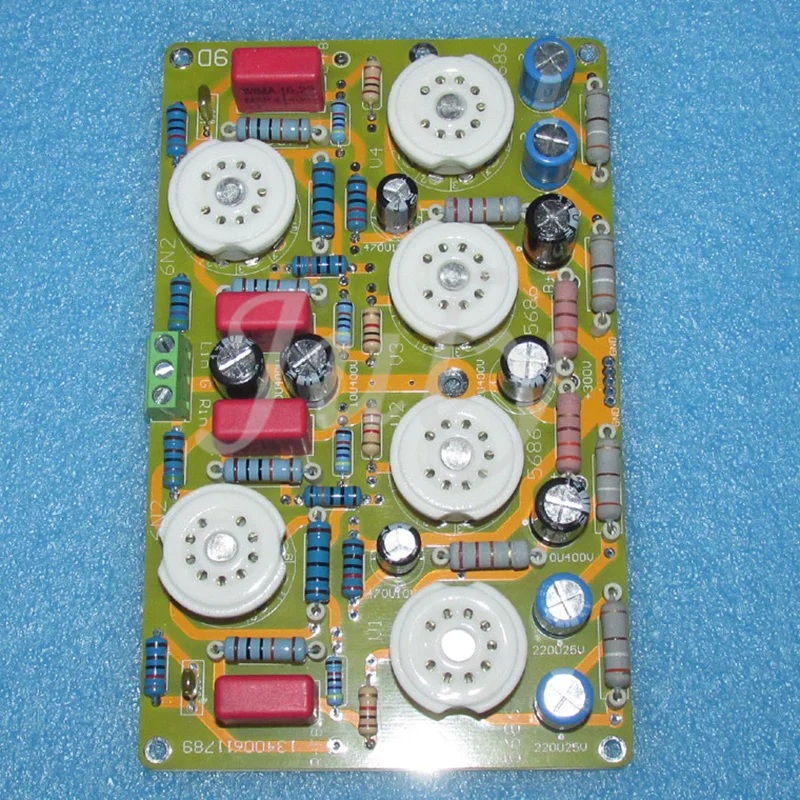

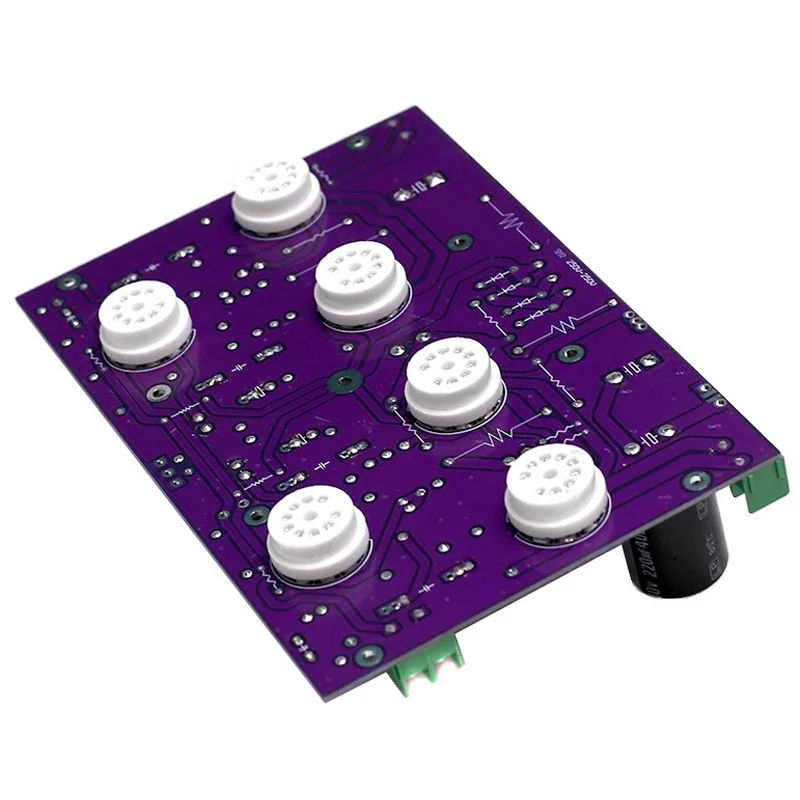

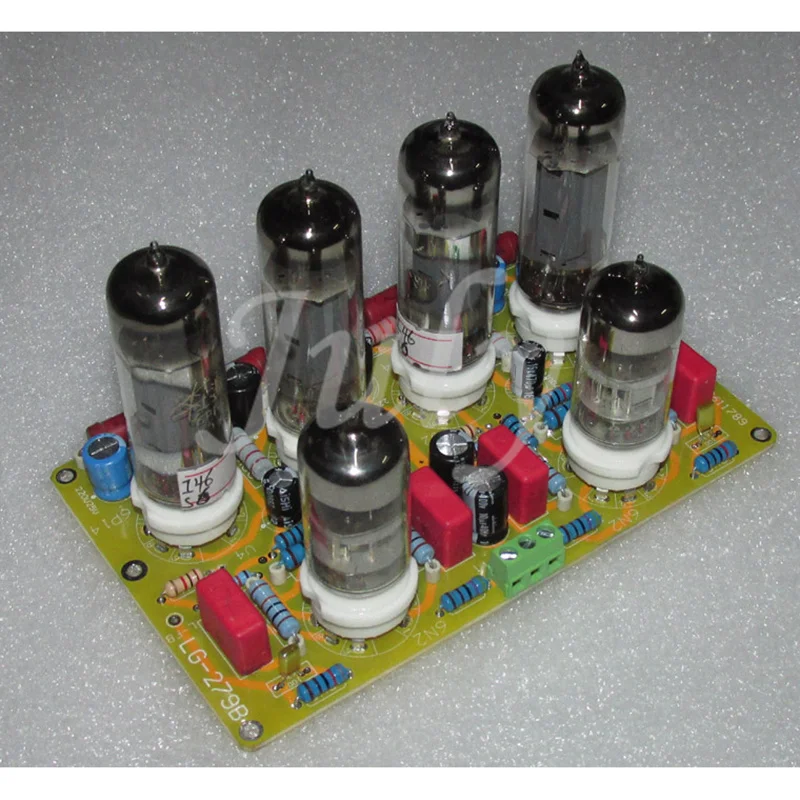

У китайцев на Алиэкспресс много печатных плат двухтактных усилителей на 6п14п/el84в том числе с похожим фазоинвертором..... Есть в том числе качественные картинки с двух сторон - их можно взять за основу для собственной печатной платы..... Есть с панельками со стороны деталей так и с противоположной стороны...... А также разные печатные платы - односторонние и двухсторонние...

Просто посмотреть как разведено........ Но лично мне пришлось слегка переделывать готовую плату под другую схему - входные цепи изменял и цепь ООС менял.  А можно взять подходящую за 1200 рублей с деталями и панельками и чуть чуть перепаять входные цепи - как бы для экспериментов и для макета. Чтобы просто определиться -а оно НУЖНО ли?

https://aliexpress.ru/item/1005012025818848.html




или такая

https://aliexpress.ru/item/1005001998320465.html





Там видов плат наверное более 20 под такую схему - можно выбрать более понравивщийся вариант

  • Like (+1) 1
