Грамотно сконструированные транзисторные усилители.

Sagittarius · March 2

20 hours ago, BAA said:

Чем больше обратной связи {петлевого усиления, конечно}, тем лучше звук, при условии, что её не должно быть ниже 30 дБ на любой звуковой частоте.

Заниженное требование. Селф и Корделл делают по 50 дБ глубины ООС на 20к. Применяемая ими схема частотной коррекции однополюсным Миллером кардинально лучшего не даст никогда. А вот ВВС-2011, самый простой сверхлинейный усилитель, имеет на 20к от 80 до 100 дБ глубины ООС, в зависимости от применяемых ОУ. Вот от значения 80 дБ и надо отталкиваться, чтобы ваш УМ не переиграл ни один усилитель.

AlexKorotov · March 2

24 минуты назад, Sagittarius сказал:

Все мы помним бум ТОС-структур в 2000-е, со скоростями в 1500 В/мкс и Кг 0,03%. И где они? - не оправдали надежд на хороший звук по причине низкой линейности, сошли со сцены.

А как же применение AD8055, он же ТОС?

decoder · March 2

Только что, AlexKorotov сказал:

А как же применение AD8055, он же ТОС?

Откуда инфа ?

Владимир Перепелкин · March 2

9 минут назад, AlexKorotov сказал:

А как же применение AD8055, он же ТОС?

Одно другому не мешает. 100 дБ на 20 кГц набралось.

Sagittarius · March 2

12 minutes ago, AlexKorotov said:

AD8055, он же ТОС?

AD8055 — модель быстродействующего операционного усилителя с обратной связью по напряжению от компании Analog Devices.

BAA · March 2

Системы бывают условно (или кондиционно) устойчивы, причем еще в определенном диапазоне Ку. Отчего, при насыщении одного звена или при других условиях, изменяющих А(Ф)ЧХ усилитель становится генератором. Оттуда и про падение бета из-за высокого объемного коллектора, и выходные, "теряющие ft". Обычно костылится ограничителями разного рода, сводящими систему к безусловно устойчивой.
Вот красотюля, серийная с 300 dB OLG.sc300x.pdf

AlexKorotov · March 2

Точно, видно что то другое вместо 8055 смотрел. В качестве замены можно AD826 или подобные?

Имею в виду от интерсила EL2044, 2244?

decoder · March 2

Только что, BAA сказал:

Системы бывают условно (или кондиционно) устойчивы, причем еще в определенном диапазоне Ку. Отчего, при насыщении одного звена или при других условиях, изменяющих А(Ф)ЧХ усилитель становится генератором. Оттуда и про падение бета из-за высокого объемного коллектора, и выходные, "теряющие ft". Обычно костылится ограничителями разного рода, сводящими систему к безусловно устойчивой.

Если есть сомнения в устойчивости сверхлинейника то можно посмотреть клип и убедиться

Sagittarius · March 2

Придётся коррекцию пересмотреть.

BAA · March 2

3 minutes ago, decoder said:

Если есть сомнения в устойчивости сверхлинейника то можно посмотреть клип и убедиться

И снова вынужден вас огорчить, это ответ вопрошавшему, CHEL_EV.

BAA · March 2

Всего 34 года как с турбонаддувом.

decoder · March 2

5 часов назад, BAA сказал:

И снова вынужден вас огорчить, это ответ вопрошавшему, CHEL_EV.

Да ничего страшного ! Мне лично приятно с вами общаться как с умным человеком !

Sagittarius · March 2

7 hours ago, BAA said:

Системы бывают условно (или кондиционно) устойчивы, причем еще в определенном диапазоне Ку.

Большое спасибо за напоминание азов. Не могу представить, каких усилий при таком объёме знаний вам стоит воздерживаться от разработки сверхлинейных усилителей вместо меня.

7 hours ago, BAA said:

Отчего, при насыщении одного звена или при других условиях, изменяющих А(Ф)ЧХ усилитель становится генератором.

Судя по всему, у вас море пруфов на такие случаи, иначе бы никто не стал позориться их упоминанием без каких-либо, даже очень убогеньких, доказательств. Поделитесь пруфами, плизз, вы такой умный.

7 hours ago, BAA said:

Оттуда и про падение бета из-за высокого объемного коллектора, и выходные, "теряющие ft".

Не знаю, как кто, лично из контекста я понял, что высокое объёмное сопротивление коллектора и потери фт лезут из генерящих усилителей. Так вот оно в чём дело. Продолжайте, я заинтересован.

7 hours ago, BAA said:

Обычно костылится ограничителями разного рода

Отличный из вас ортопед. Можете привести примеры костылей, пояснение принципов их работы, и описание последствий их применения для линейности? Дело в том, что я начинающий в этой области науки, мне всегда интересно послушать маэстров.

7 hours ago, BAA said:

сводящими систему к безусловно устойчивой.

Так что, генерации не будет? А я так надеялся на неё глянуть, потешиться вашим самодовольным, от поимки нас на горячем, видом.

Ну, может быть, потом, а пока мы запомним этот день, когда вы чуть не развенчали всю сверхлинейную схемотехнику. Второе марта две тысячи двадцать шестого года.

Sagittarius · March 2

2 hours ago, decoder said:

Мне лично приятно с вами общаться как с умным человеком !

Это достойное занятие. Всегда надо у всех радостно учиться, особенно если человек старательно несёт на форум разное непотребство, не понимая, почему оно не работает, ведь сделано оно не шахтёром из подземелий Донбасса, а настоящим иностранихен дипломирен специалистише.

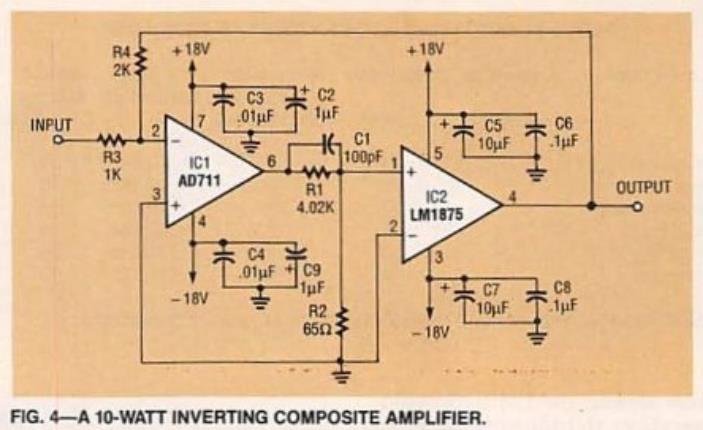

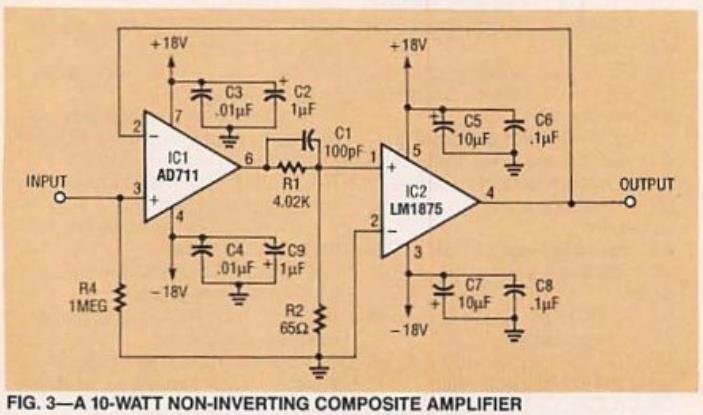

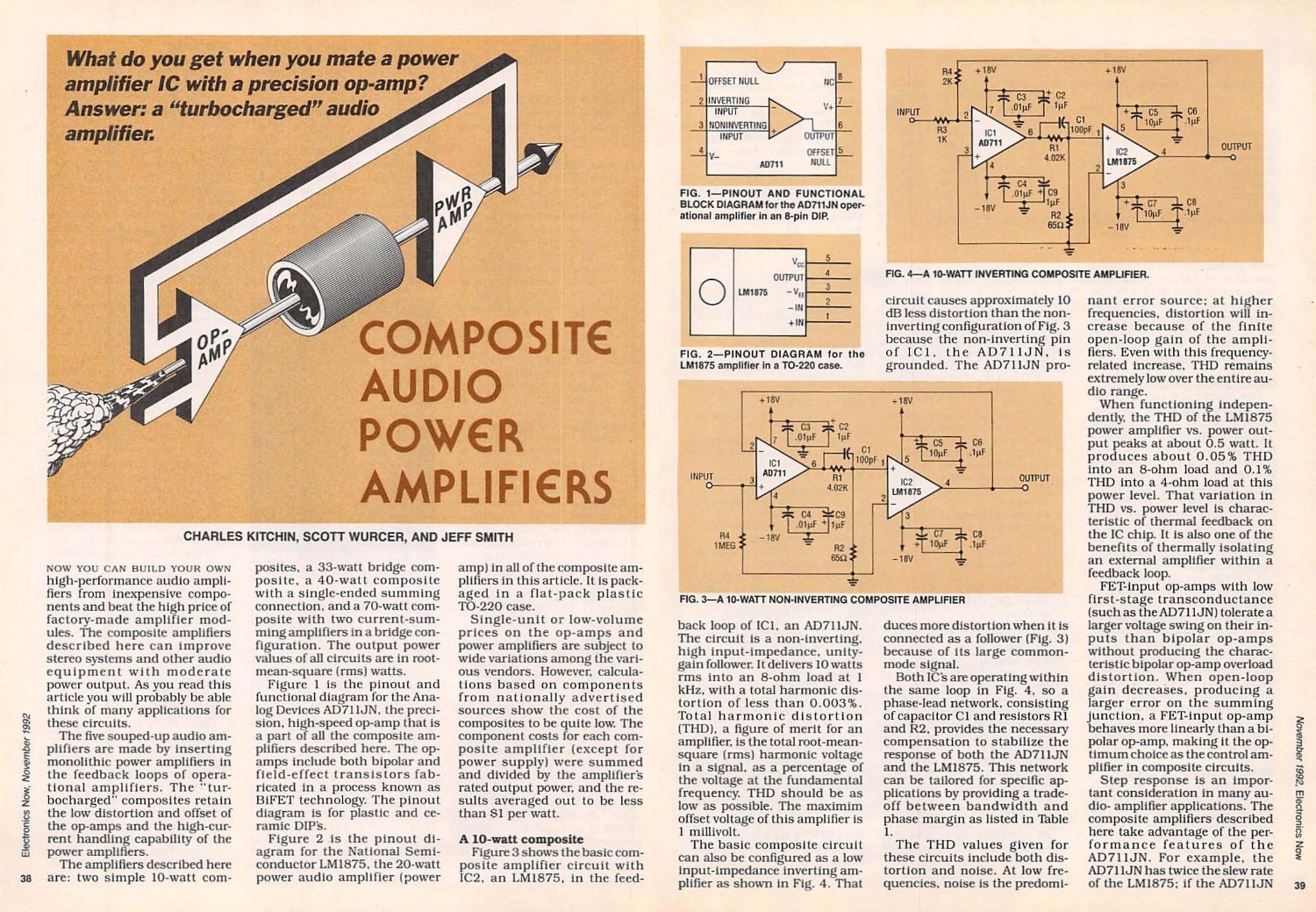

Смотри, что выходит на 20к с бюджетом усилений превосходной импортной схемы:

ОУ 711 - 50 дБ.

1875 - 50 дБ.

Уже сто! Прекрасно! Догоняет РУБЕЖ!

Ведь у нас тема про ГРАМОТНО сконструированные усилители - это, как раз, по теме.

Но минус 36 дБ на этом делителе и - вы возвращаетесь на исходную позицию. А ведь схема даже не имеет собственного усиления.

Это повторитель, то есть, всё накопленные непосильным трудом 64 дБ идут в петлю ООС! Похвальная щедрость!

Упс. Даже не 64 дБ, а минус 6 дБ на усиление, если его оттуда потребовать, и равно 58 дБ.

А РУБЕЖ ещё и напряжение усиливает, и после этого остаётся в 126 раз больше усиления.

Понимаешь, как надо любить всё заграничное, чтобы сдать его мне на растерзание? Любим ли мы так сверхлинейность, как этот достойный джентльмен обожает унылые схемы, вот в чём вопрос.

Sagittarius · March 2

Просимулируй этот усилитель путём переделки РУБЦА. Посмотри, что он нам даст по петлевому.

decoder · March 2

8 минут назад, Sagittarius сказал:

Просимулируй этот усилитель путём переделки РУБЦА. Посмотри, что он нам даст по петлевому.

Если только в базе ЛТС ад711 есть . Я думаю 544уд2 с замкнутой коррекцией подойдёт .

decoder · March 2

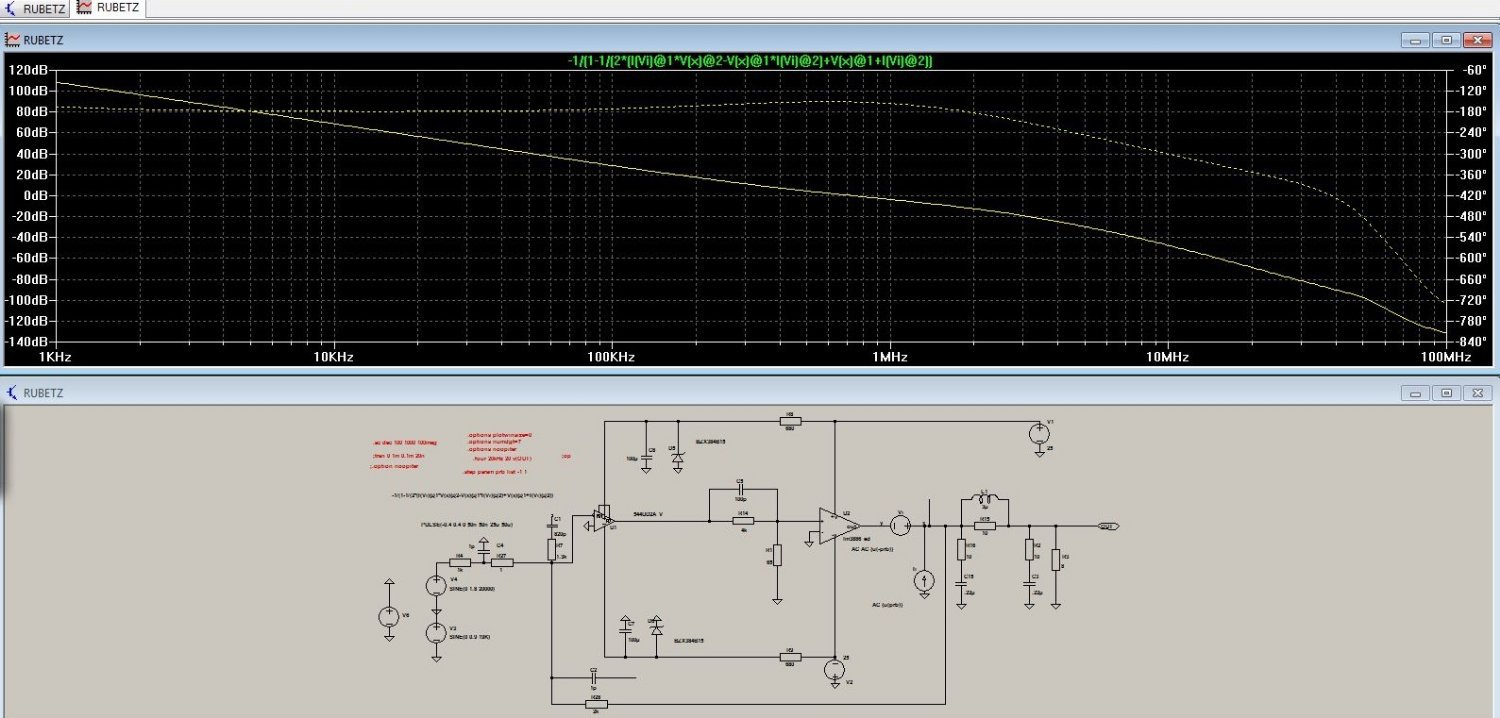

Вот.57 дб на 20 кгц и запас по фазе 28 градусов

Sagittarius · March 2

30 minutes ago, decoder said:

ад711

Это просто улучшенный по постоянке ТЛ071. Можно его так и заменить, максимум, на 6 дБ ошибёмся.

Sagittarius · March 2

19 minutes ago, decoder said:

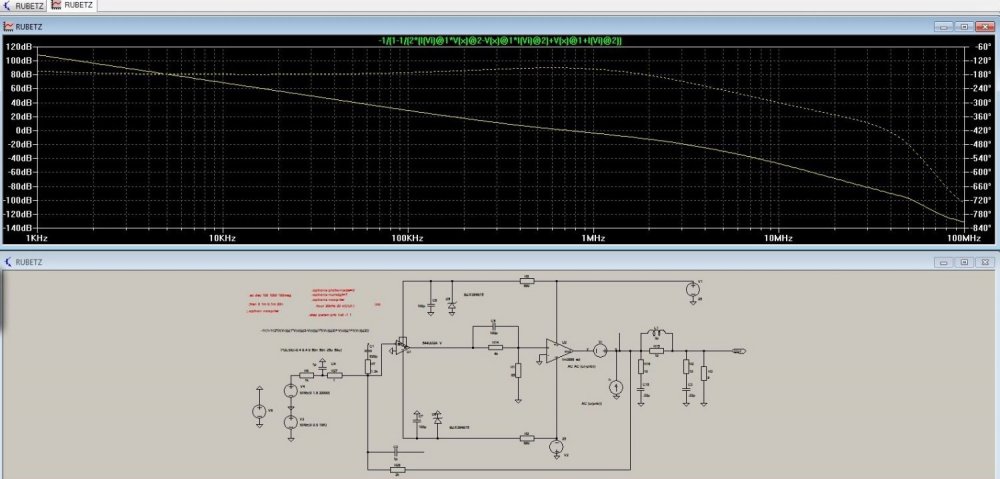

Вот. 57 дб на 20 кгц и запас по фазе 28 градусов

Все наши проблемы - от завышенных ожиданий. Я вот завысил ожидание петлевого на 1 дБ, и это проблема. Сможешь ввести конденсатор? - чтобы показать ламповщику ошибку вот этого, как его? - 35 лет назад.

Сбрось модель, пожалуйста.

Sagittarius · March 2

36 minutes ago, decoder said:

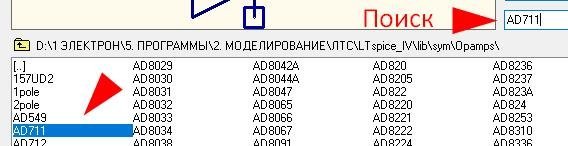

Если только в базе ЛТС ад711 есть

decoder · March 2

3 минуты назад, Sagittarius сказал:

Это просто улучшенный по постоянке ТЛ071. Можно его так и заменить, максимум, на 6 дБ ошибёмся.

С 071 51дб

decoder · March 2

...

RUBETZ.zip

Sagittarius · March 2

15 minutes ago, decoder said:

С 071 51дб

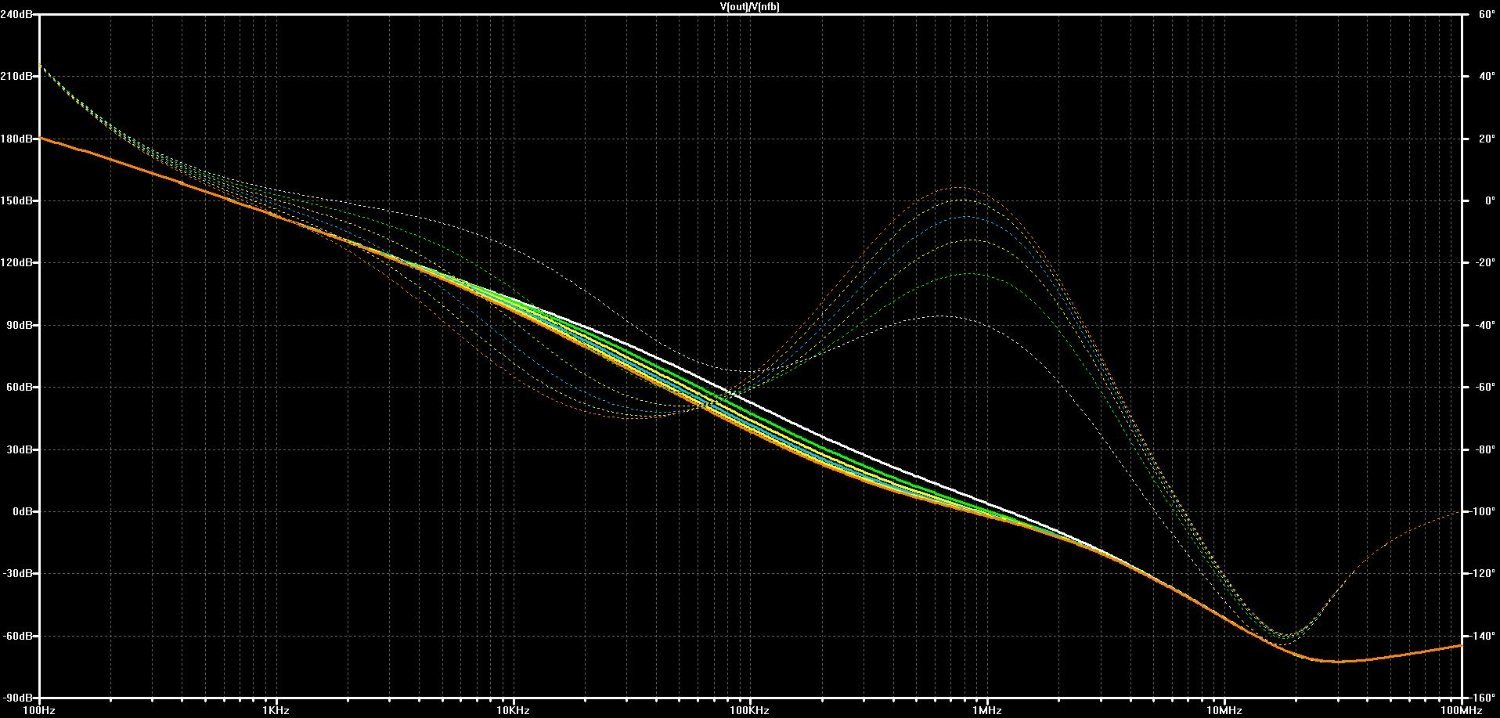

Даю больше: 54 дБ на 20к с АД711.

Петлевое легче снимать Миддлбруком, поделив ВЫХ/ООС: можно заодно степировать величины элементов цепей коррекции и подбирать выгодные варианты. Результаты почти такие же, как в Тиане.

Повар эмплифаер.zip
