Рано или поздно наступает твердое осознание того факта, что жить среди перманентно эволюционирующих макетов более нет никакой возможности, ибо что-то принципиально новое здесь уже не родится, а все "свежие идеи" есть ни что иное, как хождение по кругу .  А раз так, то, вероятно, настало время подумать над окончательным оформлением всего этого безобразия в единую законченную систему, с радующим глаз товарным видом.

Начну с предусилителя. Это центр системы. Помимо усиления уровня сигнала для согласования с УМ и функции коммутации различных источников сигнала, предусилитель является и главным "нолем" для всех компонентов системы.

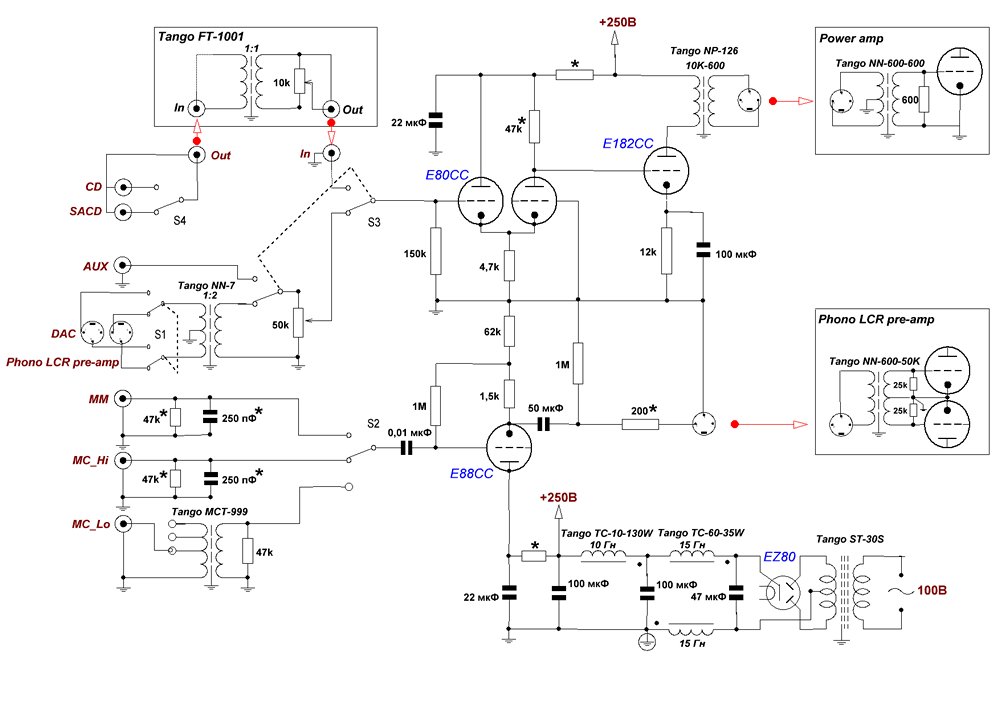

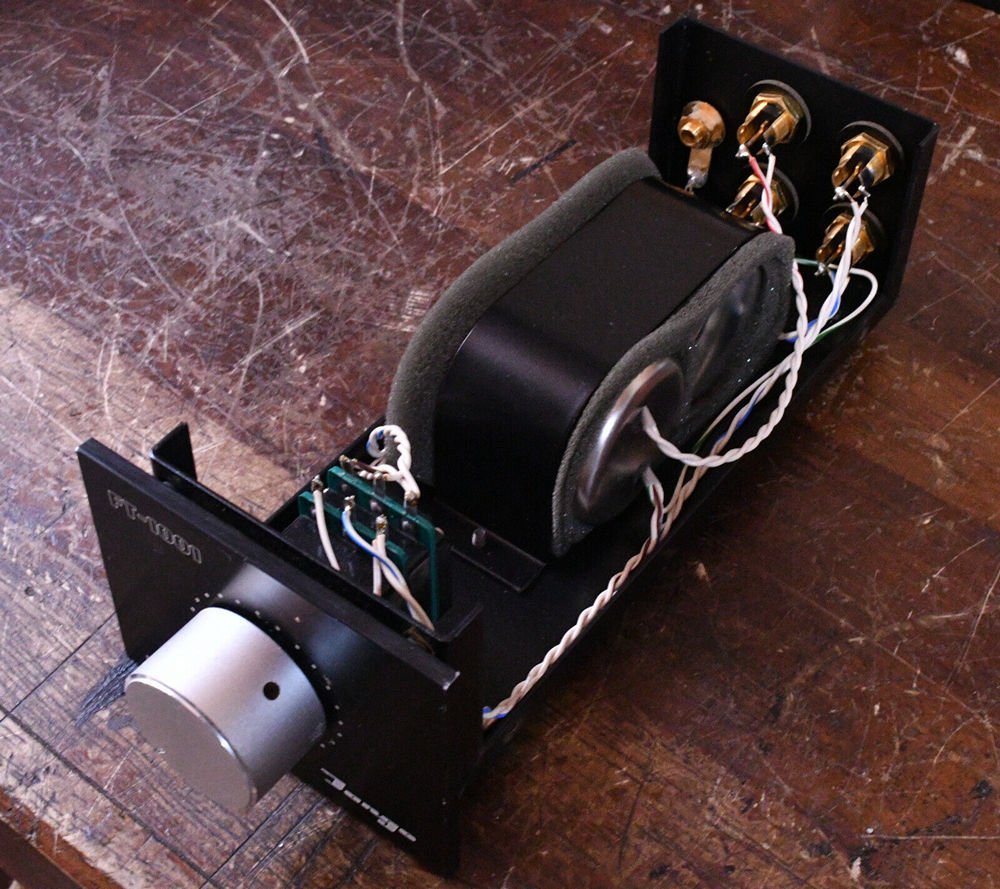

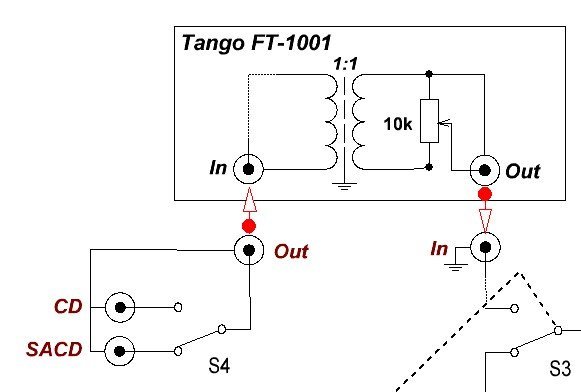

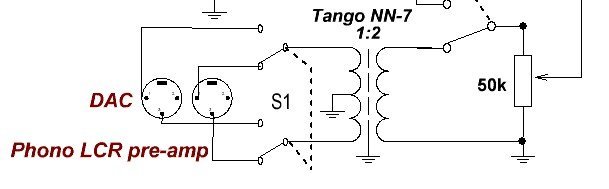

Схема предусилителя:

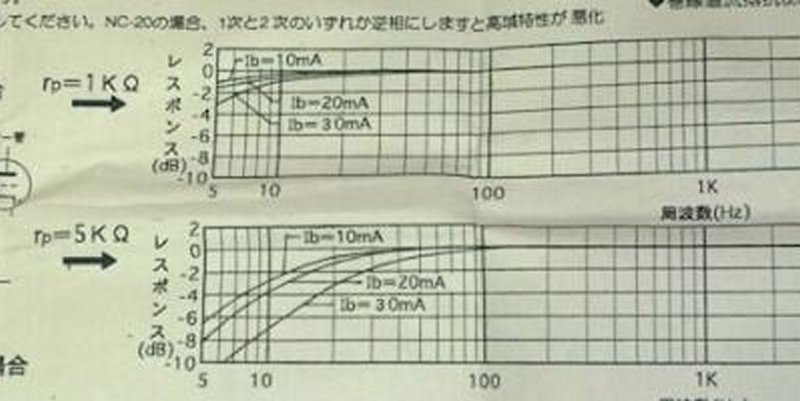

Первый каскад с катодной связью, второй- трансформаторный, на половинке Е182СС. Все входы по сигналу изолированы линейными трансформаторами, кроме высокоомного "AUX". Катодный повторитель на входах "Phono" выполняет функцию согласования импеданса звукоснимателя и 600 Ом трансформаторного входа корректирующего усилителя, а низкая входная емкость КП позволяет реализовать индивидуальное демпфирование используемых ГЗС.

Не рискну сразу замахнуться на красивый стальной корпус, поэтому сначала будет построен промежуточный, назовем его так, - "опытный образец". Данная стадия нужна как для шлифовки схемы и комплектации, так и для отработки иных тонких моментов

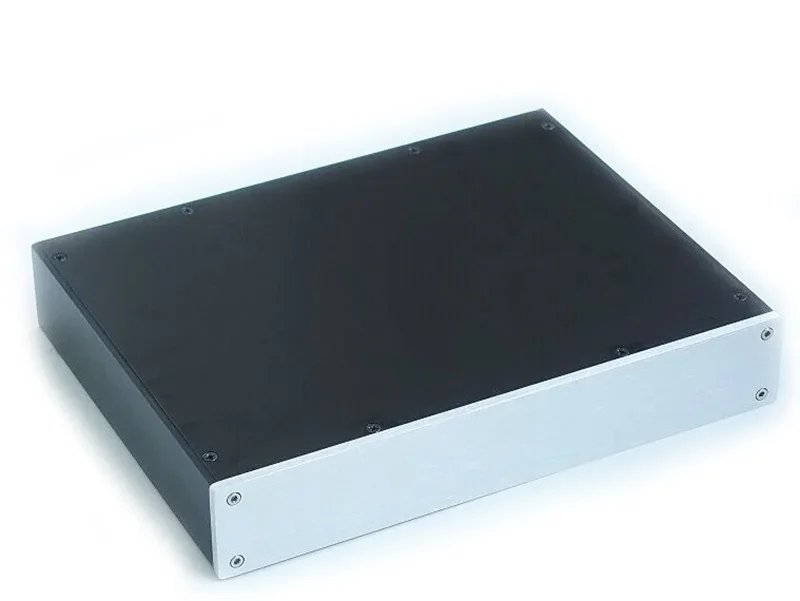

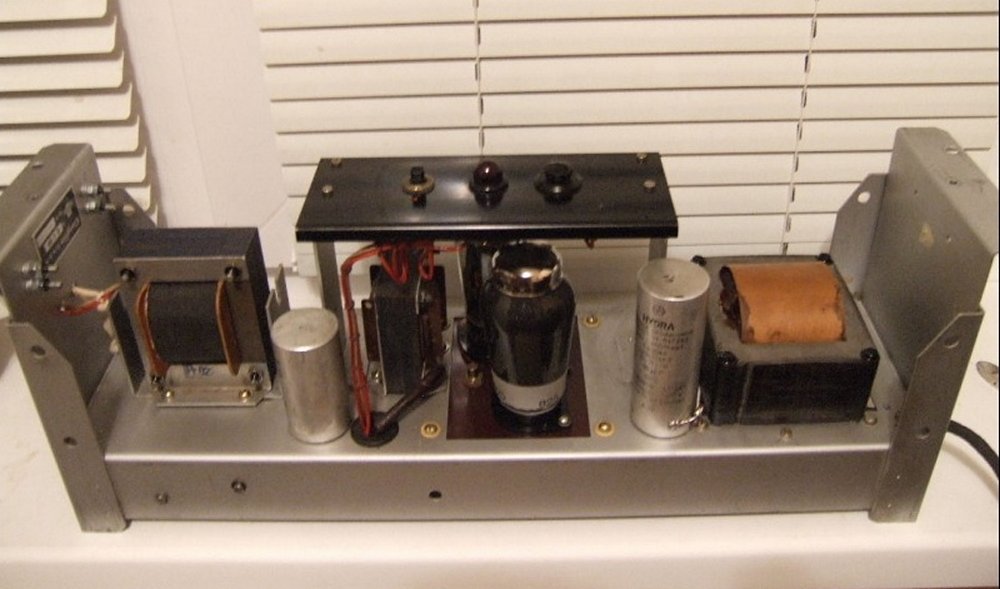

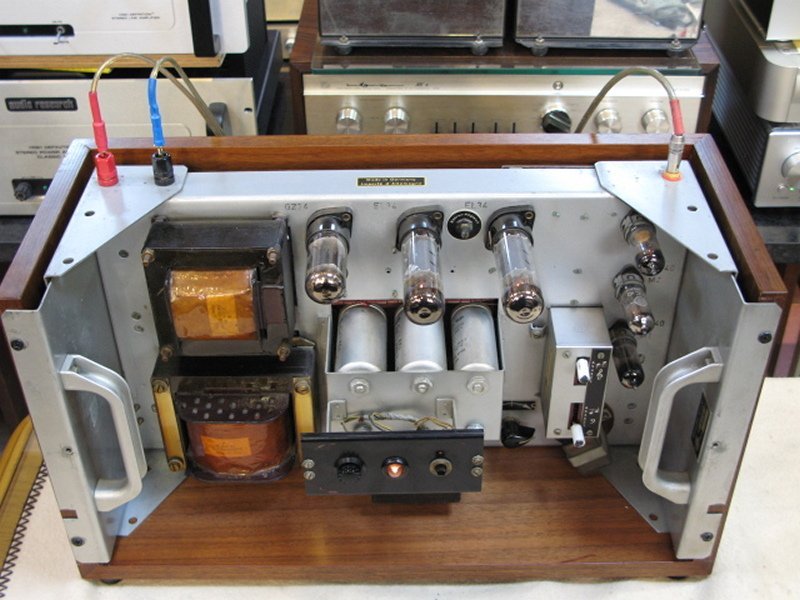

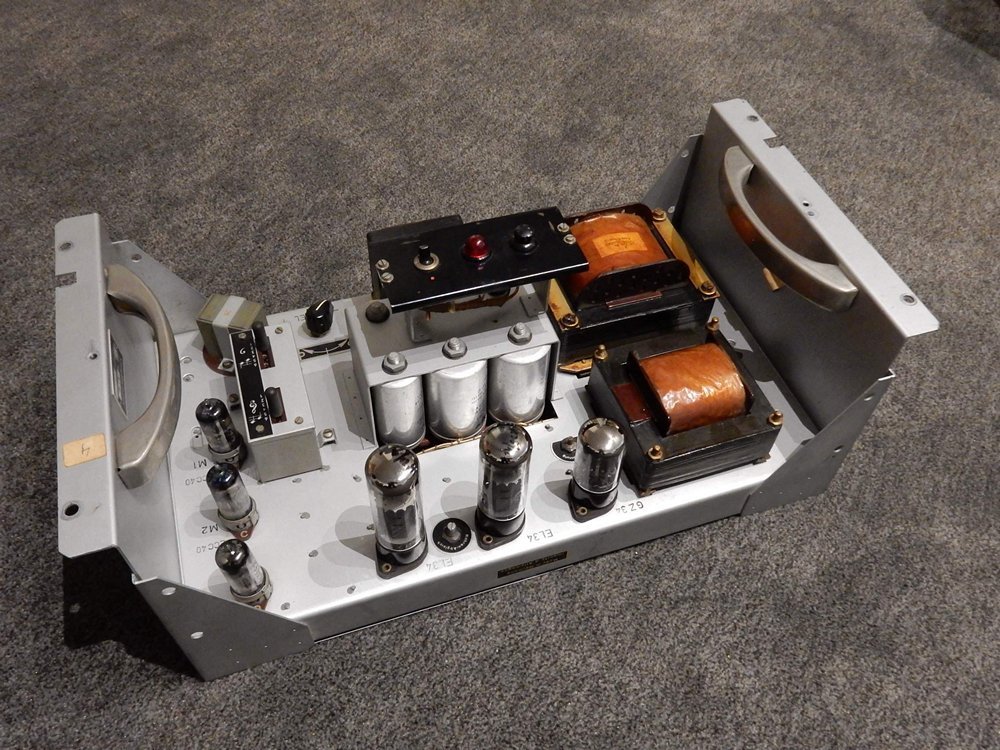

"Опытный образец" будет построен на верхнем листе типового алюминиевого корпуса, размером 430х320х50мм:

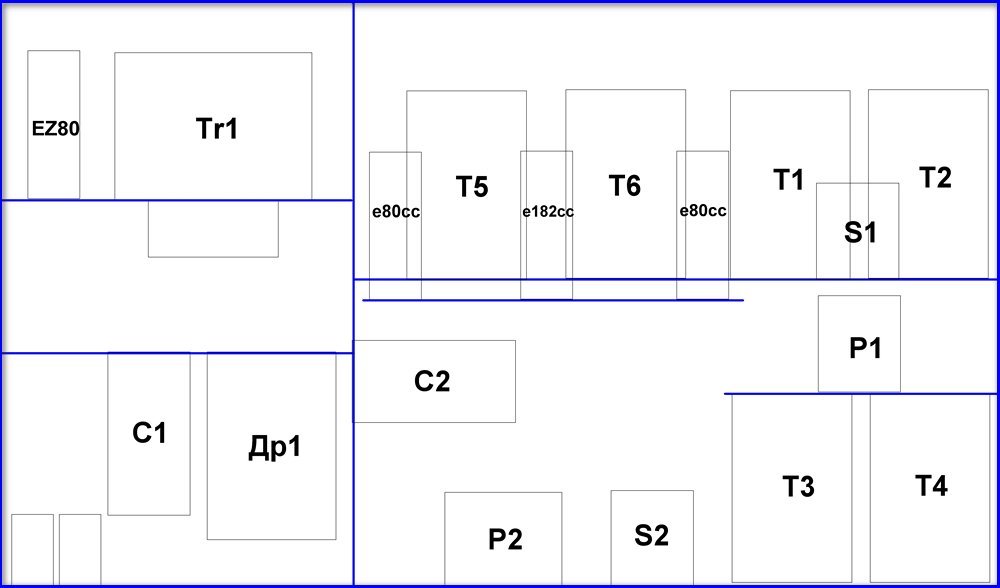

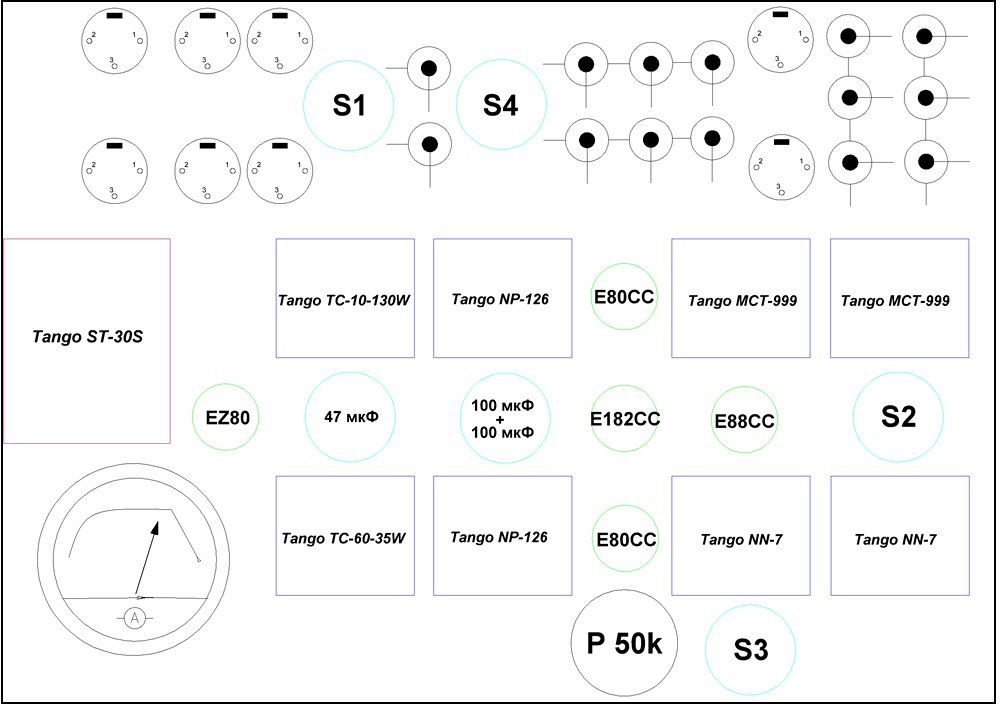

Компоновка предусилителя (многочисленные клеммы заземления не показаны):





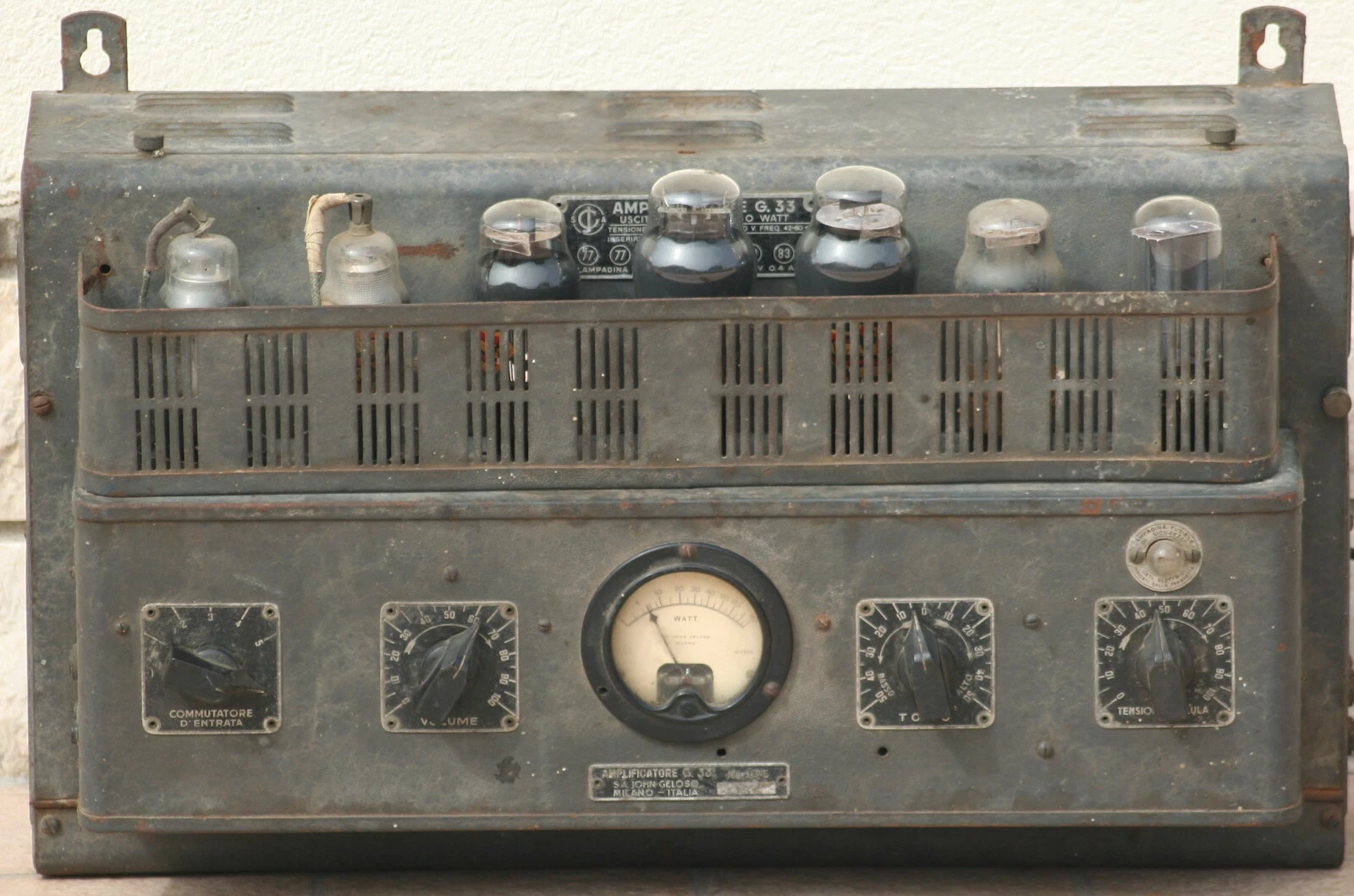

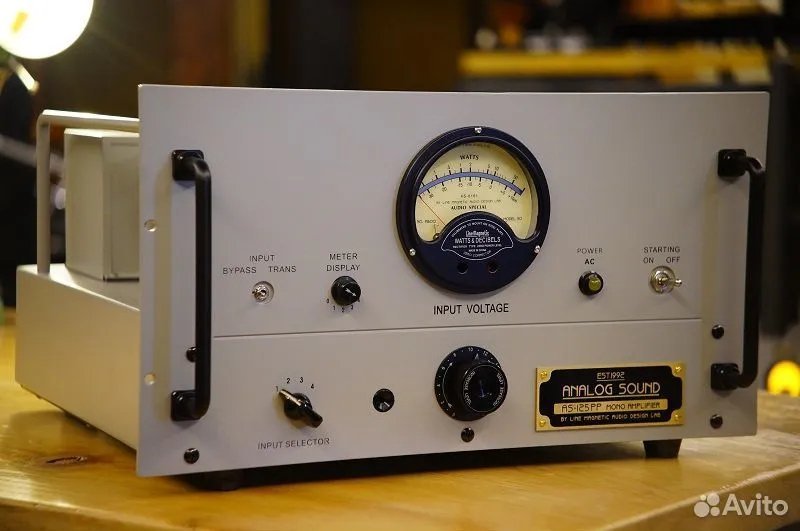

В окончательном варианте, все разъемы, как и положено, переедут на заднюю панель. "Крутилки", сетевые тумблеры и амперметр на лицевую. Соответственно, глубина корпуса уменьшится на 100мм.

P.S.:  К слесарным работам приступил

P.P.S.: Не совсем уверен, что точно угадал раздел форума для размещения данной темы. Но в силу взаимосвязанного (системного) характера некоторых решений, вряд ли целесообразно будет рассматривать отдельные компоненты в отрыве друг от друга.

[BAA]

Точно стоит повторитель ставить как входной каскад фонокорректора?

[Stan Marsh]

32 минуты назад, lewis сказал:

Не совсем уверен, что точно угадал раздел форума для размещения данной темы.

Раздел выбран правильно.

[Timbuktu]

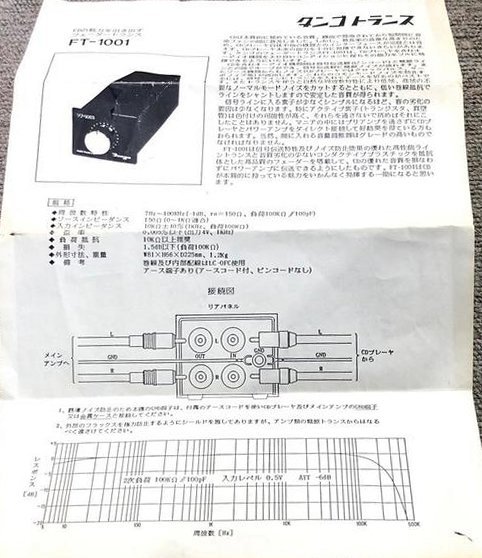

От "Танго" в глазах рябит, хотя ухи у всех разные, к чему привыкли то и замечательно. С нынешними ценами радиолюбительство начинает приобретать элитный оттенок. И даже стекляшка е182сс на это намекает. Наблюдаю когда стоимость комплектухи сравняется со стоимостью добавочной комнатки к квартирке

[lewis]

23 минуты назад, BAA сказал:

Точно стоит повторитель ставить как входной каскад фонокорректора?

Почему нет, это всего лишь буфер.

Только что, Timbuktu сказал:

С нынешними ценами радиолюбительство начинает приобретать элитный оттенок

Согласен с Вами. Однако замечу, что трансформаторы и "стекляшки" приобретались не сегодня, а от случая к случаю, на протяжении двадцати с лишним лет.

Но если сильно раздражает, могу тему удалить...

[Timbuktu]

1 час назад, lewis сказал:

Рано или поздно наступает твердое осознание того факта, что жить среди перманентно эволюционирующих макетов более нет никакой возможности, ибо что-то принципиально новое здесь уже не родится, а все "свежие идеи" есть ни что иное, как хождение по кругу .

Тут целиком и полностью согласен и сам уже поставил цель привести систему в какое-то законченное состояние, освободив жизненное пространство в квартире и в голове, ну и заклеить эту безразмерную дыру в кошельке, через которую постоянным ручьём утекает трансформированная в деньги жизненная энергия. Есть же велики, байдарки, прогулки и много чего, что проходит мимо. Ну и сама идея поиска звука без нормальной специализированной комнаты это точно бег по кругу, помещение решает всё.

Вместо преда у меня усилитель однотакт с коммутатором от антекома. Может работать на 2-3 ома без проблем. А так да, хочется привести к какому то ящичному виду, и чтобы пыль было легко вытирать.
