Расчёт рабочей точки по ВАХ. Усилитель SE на 6н7с + EL34

Климентий

By Климентий
in Help for beginners

 Share

Recommended Posts

  • Replies 1.1k
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Климентий
Климентий

Всё эти программы есть... Книги и справочники тоже есть. Но чтобы из всего материала книги собрать готовую рабочую методику расчёта это нужно быть очень подготовленным специалистом. И новичкам этот пр

Климентий
Климентий

Один из самых частых вопросов новичков, является именно этот. Как бы совместными усилиями изложить методики расчёта рабочей точки для  наиболее популярных и распространённых ламповых каскадов. Не ссыл

Stan Marsh
Stan Marsh

Всё есть в книжках. Напряжение источника питания выбирается максимально возможным, но так, чтоб это не привело к излишним техническим сложностям. Рабочая точка выбирается из условия непоявления сеточн

Posted Images

Ollleg Mentor

Ollleg

Posted
Posted
1 час назад, Сергей Ал. сказал:

По схеме не очень понятно - 75мА это ток анода или анода + второй сетки?

Когда замеряются хар-ки в триоде пентода , 2я сетка замыкается с анодом через 100ом резистор и мы получаем "смешанные" результаты, в дальнейшем можем рассчитать максимальную рассеиваемую мощность лампы в триоде как макс. доп. для анода + макс.доп для 2й сетки, ну и так же строим оконечный каскад в триоде по этим "смешанным" характеристикам, подразумевая общий ток анода и 2йсетки , как ток анода не псевдотриода при стандартном расчёте .

Не знаю, понятно донёс?





Сам заглумился. Короче 75ма - это уже ток анода + 2й сетки для включения лампы триодом.

Ollleg Mentor

Ollleg

Posted
Posted

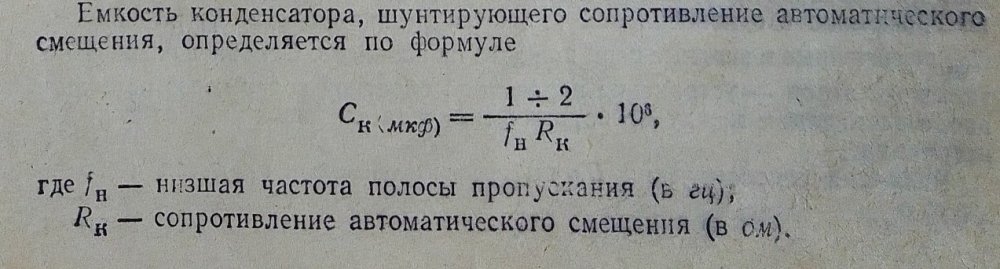

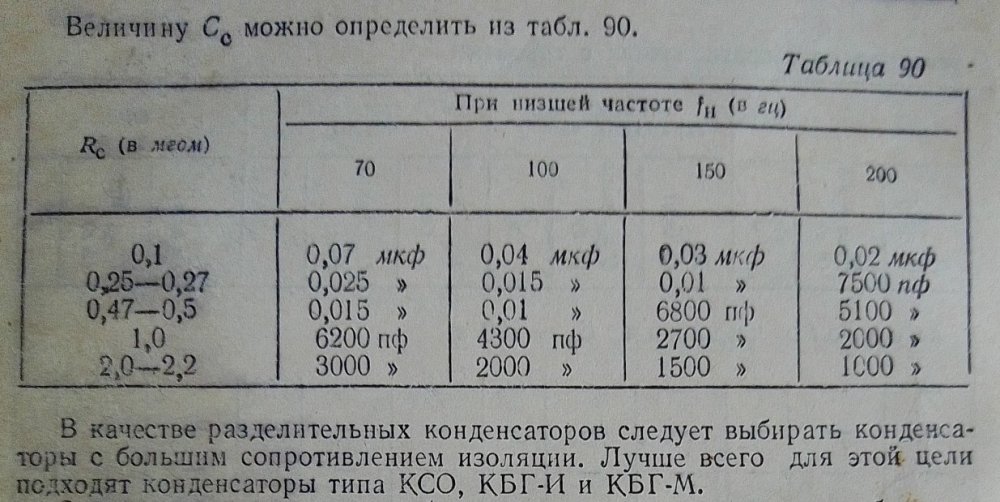

Стас, Никита, как конденсаторы номиналы считать будем? По уч. 50х, где разница 100-200мкф, или на современный лад 100-1000мкф?

п.с. С БП отдельная песня....

Stan Marsh Mentor

Stan Marsh

Posted
Posted
44 минуты назад, RedStar сказал:

6ж49п триодом.

Если рассматривать пальчиковые лампы, а мы их сразу исключили из рассмотрения, то кандидатов завались и без пентодов в триоде. Но мы их исключили, так что мимо.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
9 минут назад, RedStar сказал:

6Н9С

Ток маловат, внутреннее велико. Даже если ||.



9 минут назад, Xрюн222 сказал:

6ж4 в триоде?

Пожалуй. Но может её в пентоде оставить на закуску для версии с ООС?

RedStar Proficient

RedStar

Posted
Posted
1 час назад, Stan Marsh сказал:

мы их сразу исключили из рассмотрения,

Почему пальчиковые исключили? Вполне нормально по виду с лампами типа Ель.
А так выбор то невелик остается.

Xрюн222 Mentor

Xрюн222

Posted
Posted
1 час назад, Stan Marsh сказал:

Ток маловат, внутреннее велико. Даже если ||.



Пожалуй. Но может её в пентоде оставить на закуску для версии с ООС?

Одно другому вроде не мешает :).

RedStar Proficient

RedStar

Posted
Posted

Если на выходе тетрод в триодном включении, то почему бы не поставить на входе пентод тоже в триодном?

alss Proficient

alss

Posted
Posted
4 часа назад, Ollleg сказал:

или на современный лад 100-1000мкф?

На лад четвертьвековой давности счет идет на десятки... миллифарад...

Ollleg Mentor

Ollleg

Posted
Posted
58 минут назад, alss сказал:

На лад четвертьвековой давности счет идет на десятки... миллифарад...

Ничего не попутали???

-----------------------------

259100415_--.jpg.336d609b8b44aa77e78bed16613744ee.jpg339492211_.thumb.jpg.b2bfa61e9c00b83d1cf5c4e82e0b3d6d.jpg1337250155_-.thumb.jpg.10c8eacf8b0ae10edb33f8054cb51d64.jpg



----------------------------------------------




До десятка никак. пара - тройка по нижней.










Stan Marsh Mentor

Stan Marsh

Posted
Posted
1 час назад, RedStar сказал:

Если на выходе тетрод в триодном включении, то почему бы не поставить на входе пентод тоже в триодном?

Я уже как высказывался на сей счёт, но меня обвинили в чём-то, не помню в чём, но точно обвинили.:smile-03:

RedStar Proficient

RedStar

Posted
Posted

Плохо. А так выбор то большой среди пентодов, да и любую ОС можно добавить по случаю.

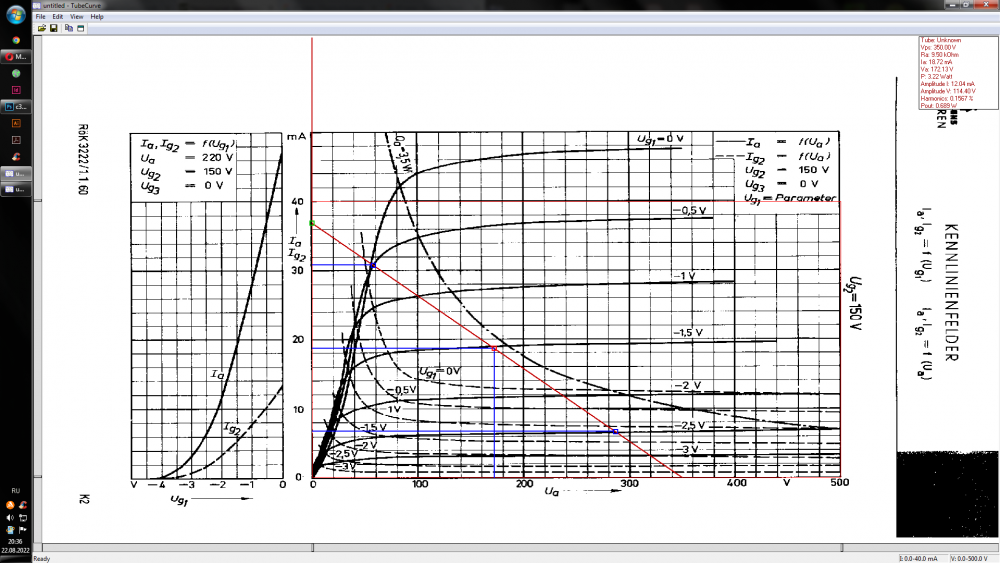

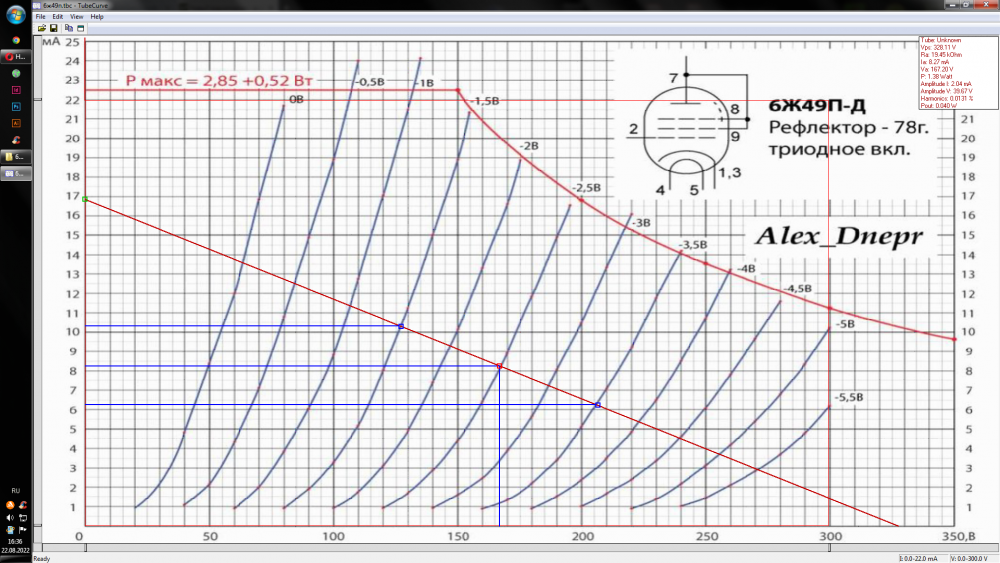

Хотя вот еще, в триоде C3G, как раз по раскачке подходит (из соседней темы):



Stan Marsh Mentor

Stan Marsh

Posted
Posted
2 минуты назад, RedStar сказал:

 C3G

Предполагалась всё-таки народная конструкция, а не антинародная. На радиорынках Сызрани и Урюпинска таковые лампочки горками не лежат.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
6 минут назад, RedStar сказал:

выбор сводится к нулю.

Он уже свёлся к величине, отличной от нуля. Не заметили?:smile-03: Первая лампа 6Н7С.









RedStar Proficient

RedStar

Posted
Posted

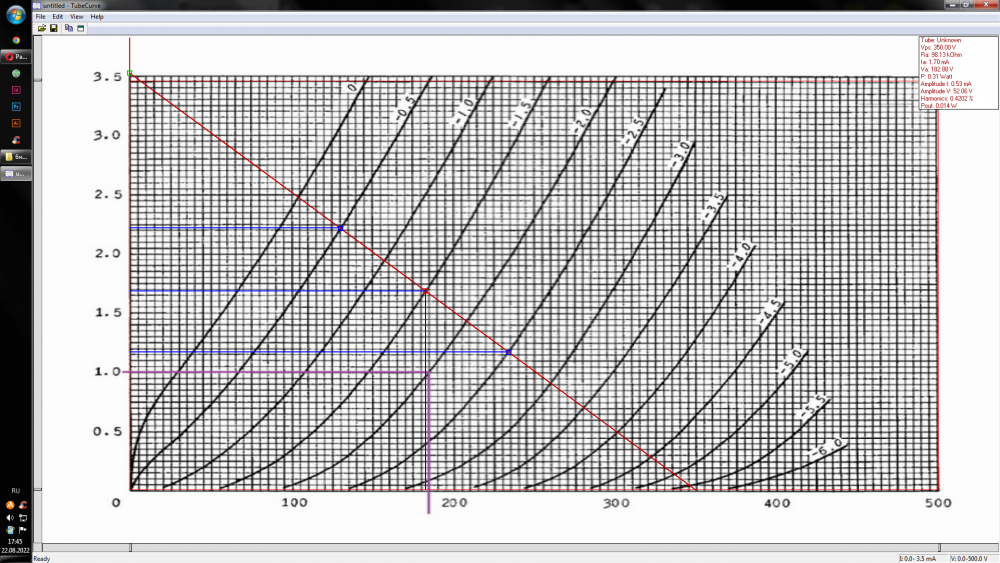

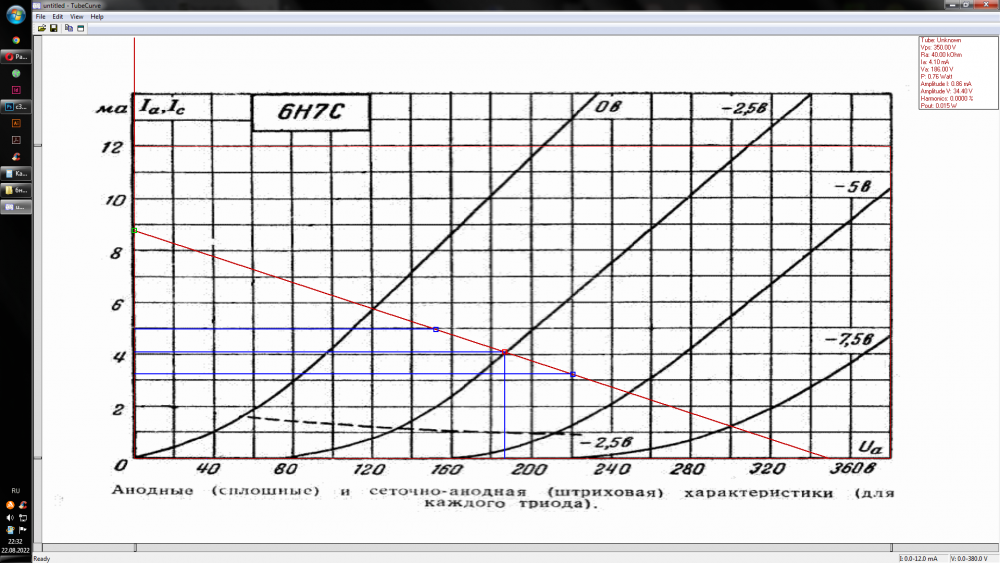

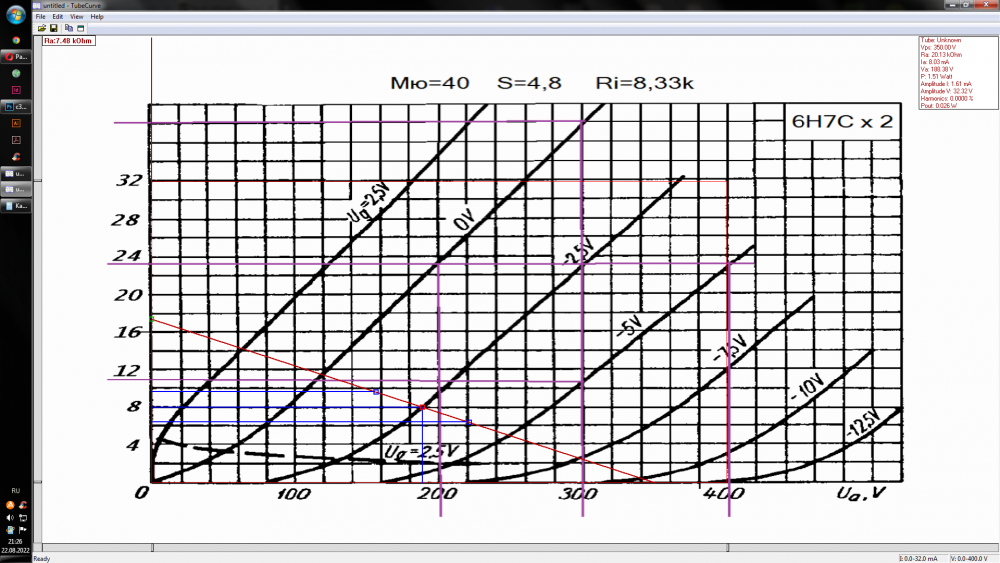

ВАХ для одной половинки такой же, только ток в 2 раза меньше.
И в 2 раза больше Ra, а так все остальное без изменений:




RedStar Proficient

RedStar

Posted
Posted
1 час назад, Ollleg сказал:

при таком настырном желании, рассчитывайте схему паралельно нашей,

Мое мнение простое. пентод в триодном на входе и не важно, что пальчик.
А так, для расширения кругозора полезно рассмотреть многие варианты. Были бы выходные лампы, макетку собрал бы и не парился.

Ollleg Mentor

Ollleg

Posted
Posted
2 минуты назад, RedStar сказал:

ВАХ для одной половинки такой же, только ток в 2 раза меньше.
И в 2 раза больше Ra, а так все остальное без изменений:





повторим:

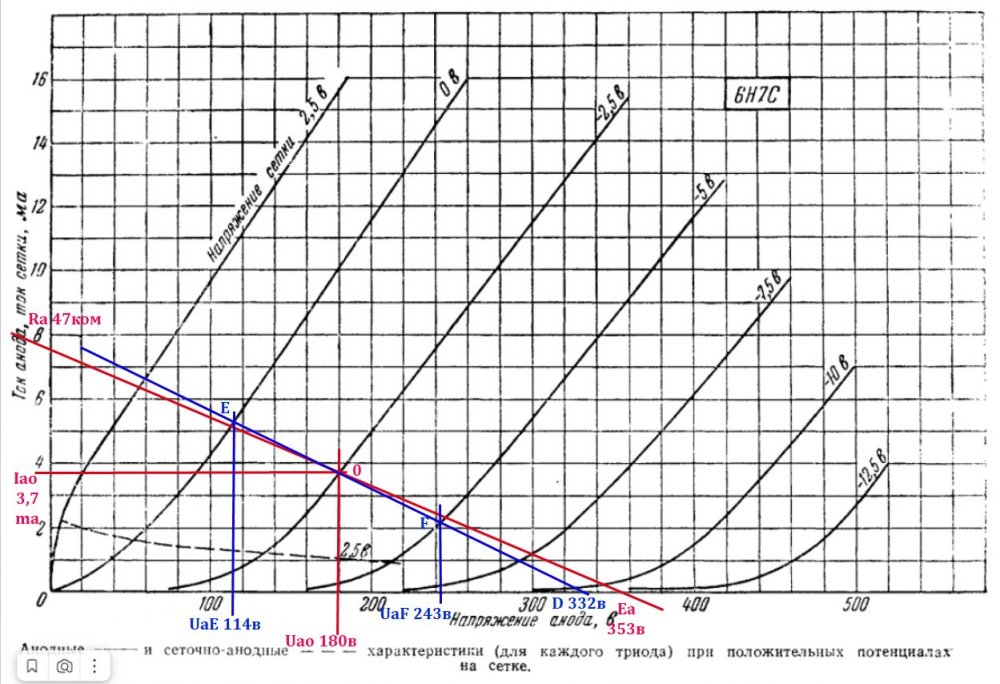

Напряжение источника питания у нас 390В, откидываем 40в на развязывающий фильтр с сопротивлением  Rф (обычно 0,1 от Еа)

390 - 40 = 350в (источник питания после Rф)

Ia = Ua/Ra

350в делим на 47ком = 7.44 ма,
докинем 3 вольта и 353в поделим на 47ком = 7.51 ма, уже удобнее чертить нагрузку.

Проводим линию нагрузки по координатам 353в и 7.5 ма

Для выходной лампы Ел34 выбираем сопротивление утечки 220 ком, которое классически будет сочетаться с переходной ёмкостью в 0,1мкф, не будет превышать максимально допустимое сопротивление утечки для Ел34 и примерно в 5 раз больше анодного резистора (47ком), что так же имеет значение для построения динамической характеристики каскада.
Можно было бы выбрать и 390к - 470к для резистора утечки, до максимального в 500ком запас позволяет,
но некоторый опыт говорит, что чем больше сопротивление утечки и разница с анодным резистором (более, чем в 5 раз), тем в звуке у нас шире середина и бас, что не всегда есть гут. Чем меньше, тем острее верха, собраннее бас и отчётливее серёдка.
(Если кто то не согласен, выскажитесь по данному вопросу)

Нагрузочную прямую в 47ком мы начертили, выбираем точку покоя.
Визуально поделив наше напряжение Ea (353в) пополам, получим 176.5в,
для удобства берём 180 вольт и прочерчиваем от точки Uao прямую вверх до нашей нагрузочной линии, попадаем в точку 0 как раз на пересечении сеточного напряжения в - 2,5 в
В этой же точке 0 определяем ток анода в режиме покоя, который будет
равным 3,7ma (прямая Iao - 0)


В реальности в сопротивлении нагрузки переменному току первого каскада будут
участвовать как Ra, так и Rc.

Уточняем значение Ra для переменного тока = RaRc/Ra+Rc
47х220/47+220 = 38,72 (39ком)

Динамическая характеристика меняет свой наклон при 39ком и будет проходить
через точку покоя 0 и точку D по оси напряжений.
Определяем точку D по формуле:
UaD = Uao + IaoRa
"""Ra 39к
180 + 3,7 х 39 = 332в

проводим новую нагрузочную прямую,
определяем максимальную амплитуду напряжения :
1. отрицательная полуволна
Ua(F) - Uao = 243 - 180 = 63в
2. положительная полуволна
Uao - Ua(E) = 180 - 114 = 66в

Коэффициент усиления реального каскада
Ко = UaF - UaE / 2Uco = 243-114 / 5 = 25,8 (26)

Определяем ориентировочный коэффициент 2й гармоники при максимальной
амплитуде сигнале
E0 - F0 / 2FE = 66-63 / (243-114)Х2 = 3 / 258 = 0.01162 (1,16%)

Сопротивление автоматического смещения в катоде лампы
Rk = Uco / Iao = 2,5 / 3,7 = 676 ом (680ом)

добавим:




Ollleg Mentor

Ollleg

Posted
Posted
4 минуты назад, RedStar сказал:

Мое мнение простое. пентод в триодном на входе и не важно, что пальчик.

Написал же, делай параллельно нашей свою схему, никто не против.

Ну а наш выбор уже определён.
