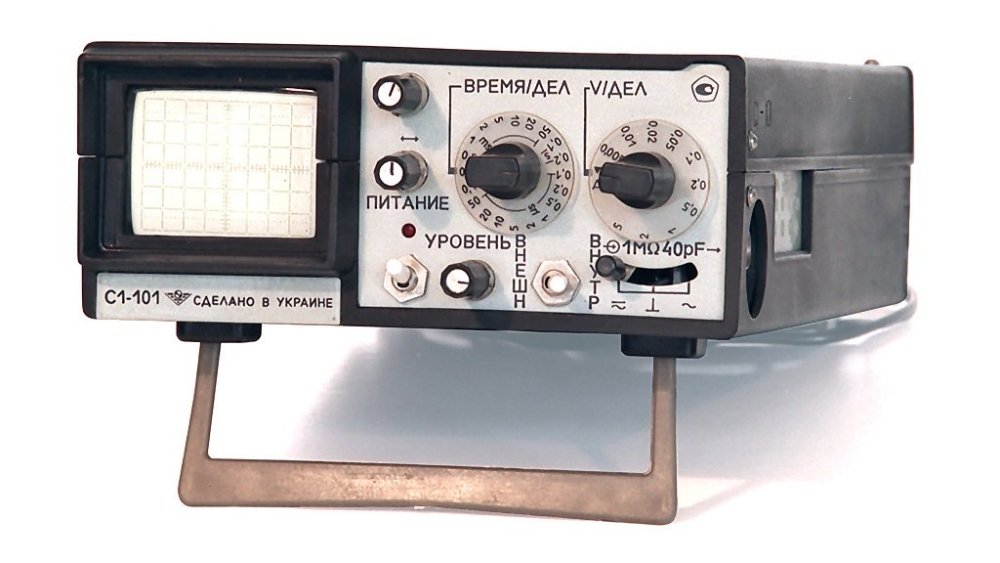

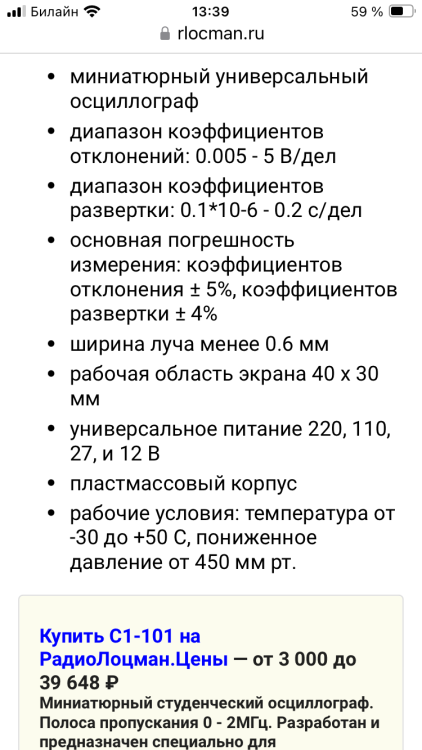

Вроде, считается, самый миниатюрный  промышленный аналоговый осциллограф ever made. Насчёт "студенческий", конечно, лихо загнуто! Студенческий - это с1-94,  они, кстати, даже и в руках студентов, на лабораторках, выживали довольно долго.

Posted

Раньше пользовался Н-313 для ремонта тиристорных сварочников,( просто маленький). Накрылся, ремонтировать лень, да уже и не занимаюсь ремонтом, ну если только иногда, сильно попросят, какой ни будь инвертор, плохо видеть стал с этими СМД.

Posted

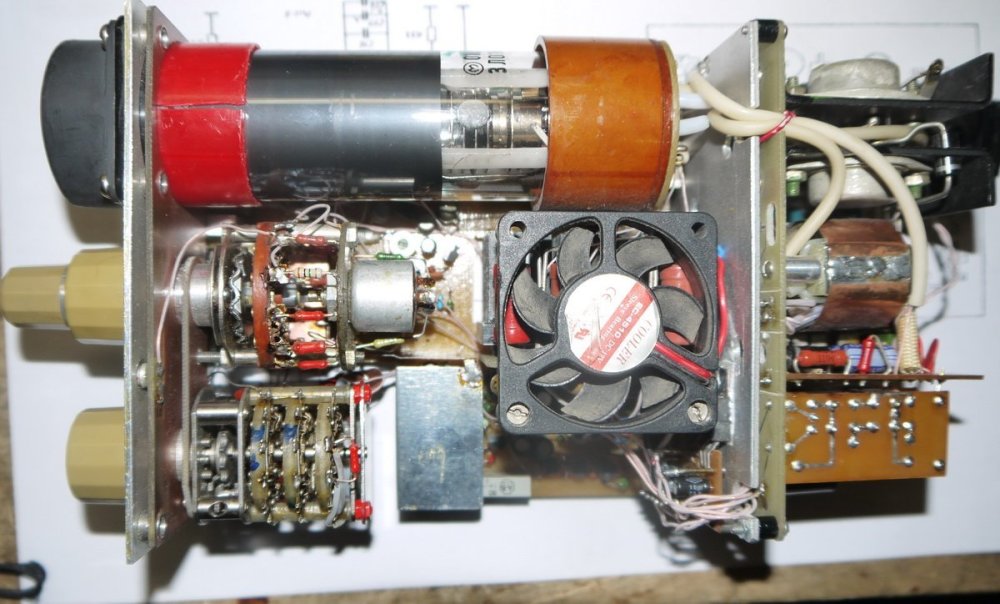

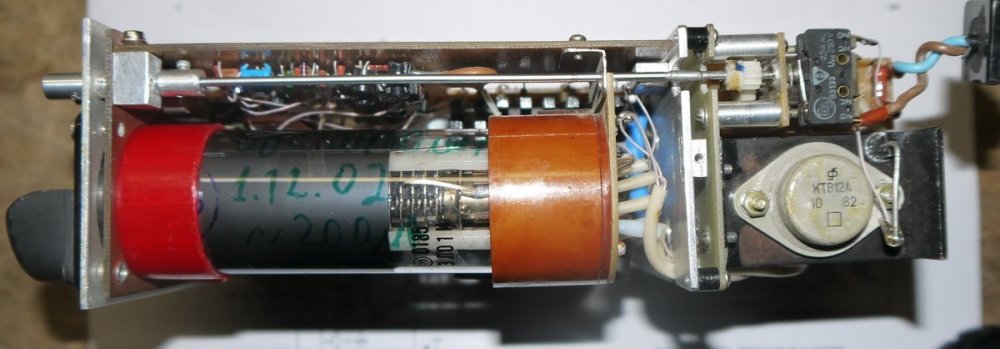

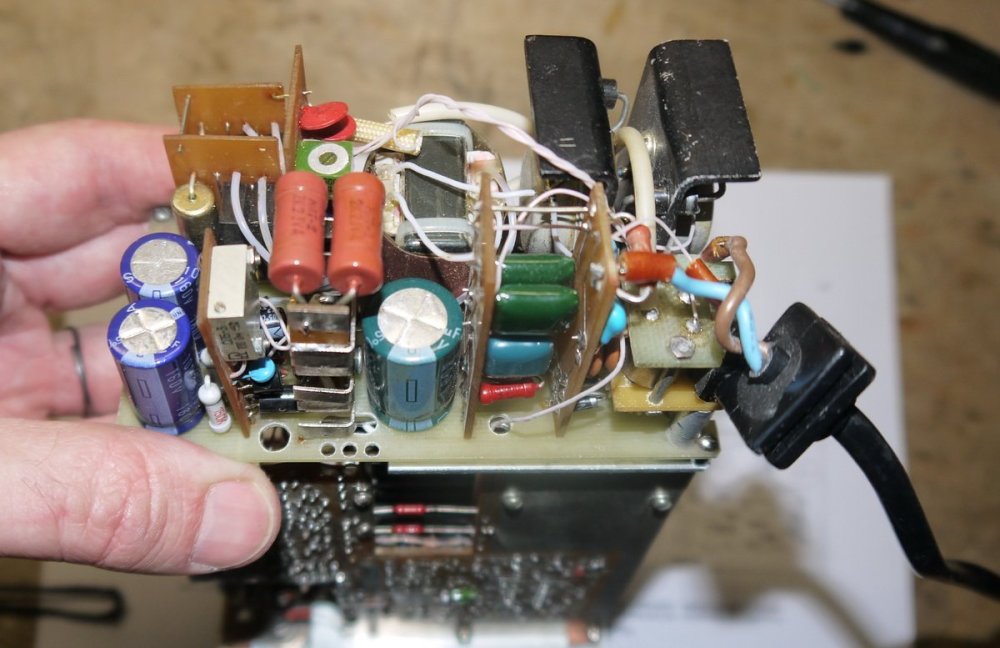

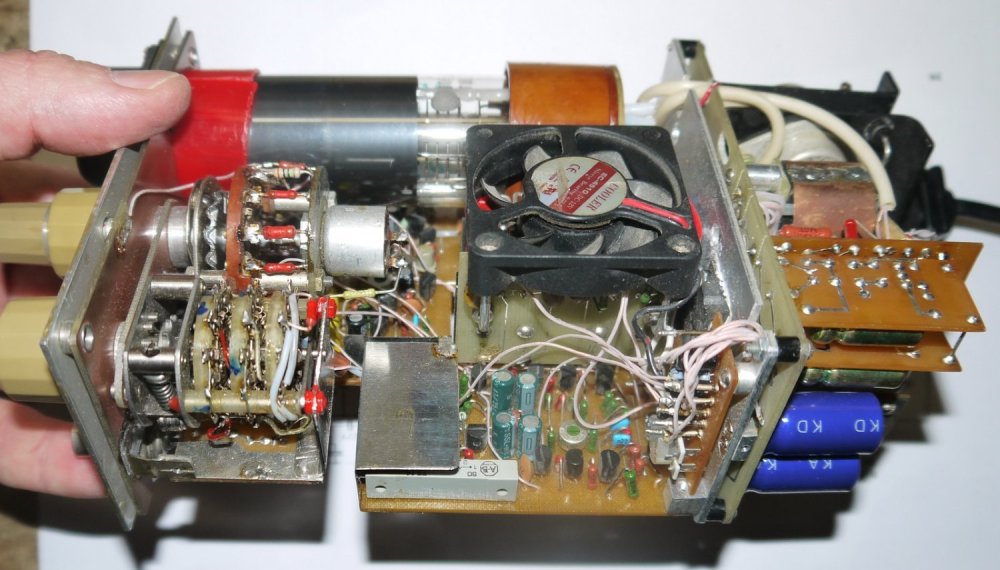

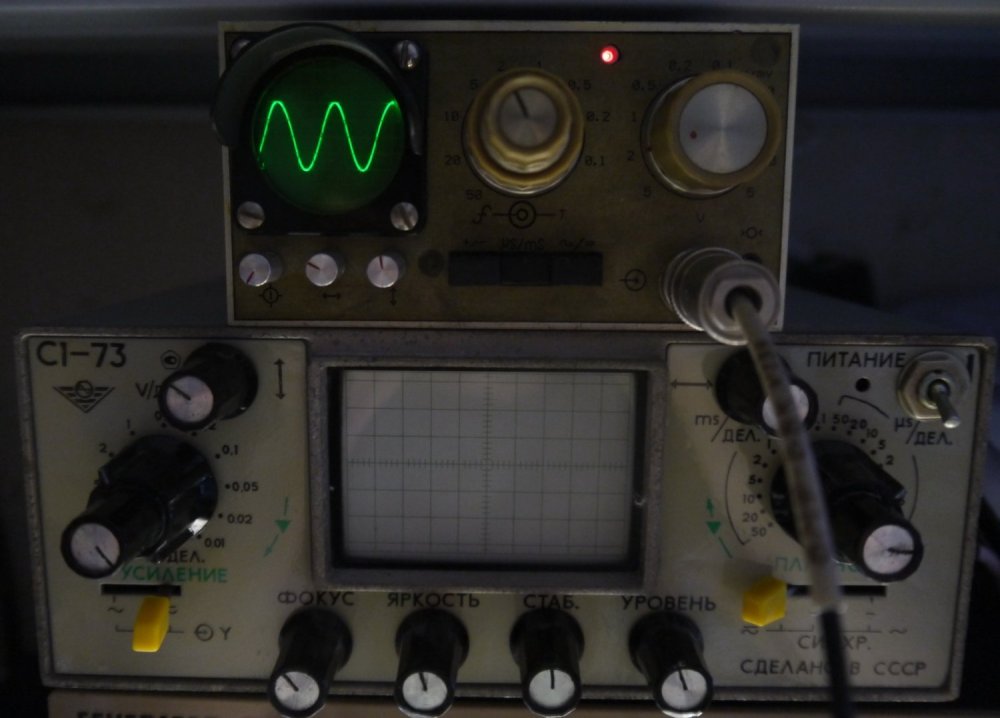

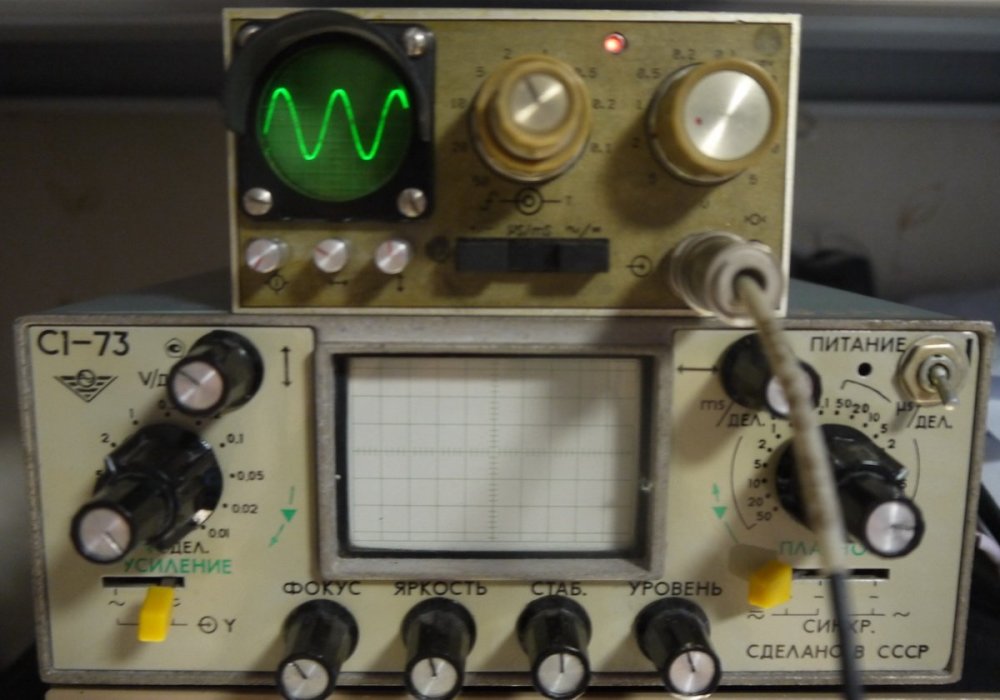

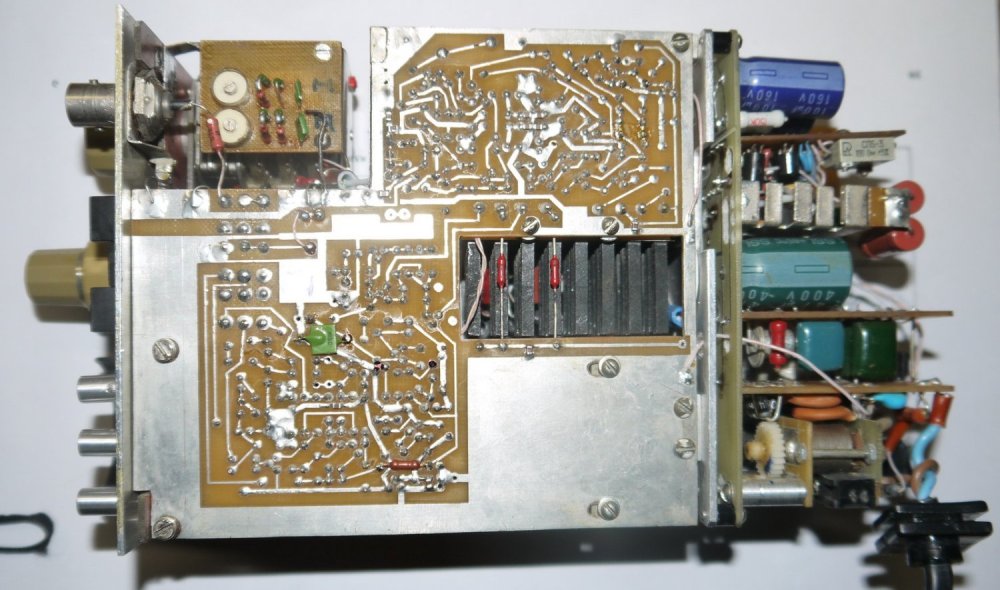

В конце 90-х  с местного училища связи я всяких ЗИПов набрал. Трубок мелких, от приставки для пеленга. За пару месяцев, не особо торопясь, просто для разнообразия сваял это вот "чудо". Трубки от долгой лежки в той, или иной степени деградировали. Поработают пол дня, и тухнут. В ту еще пору, в ФИДО, кто то из опытных мне подсказал, что их нужно тренировать, погонять вначале без анодного, в пол накала, потом поднять накал и еще погонять ... В общем если бы я предвидел эти проблемы, то и делать бы его не стал.

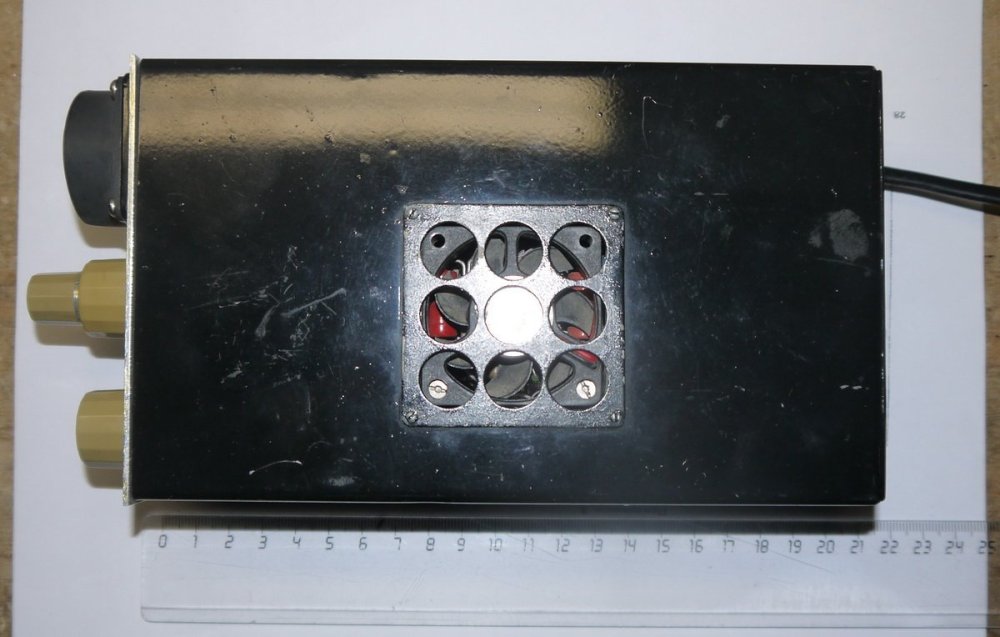

Схема - солянка из разных схем. Мне только корпус на заводе сделали, а до этого он в коробке из под сахара-рафинада несколько лет находился.









  • Like (+1) 4
Posted

Приятная работа!

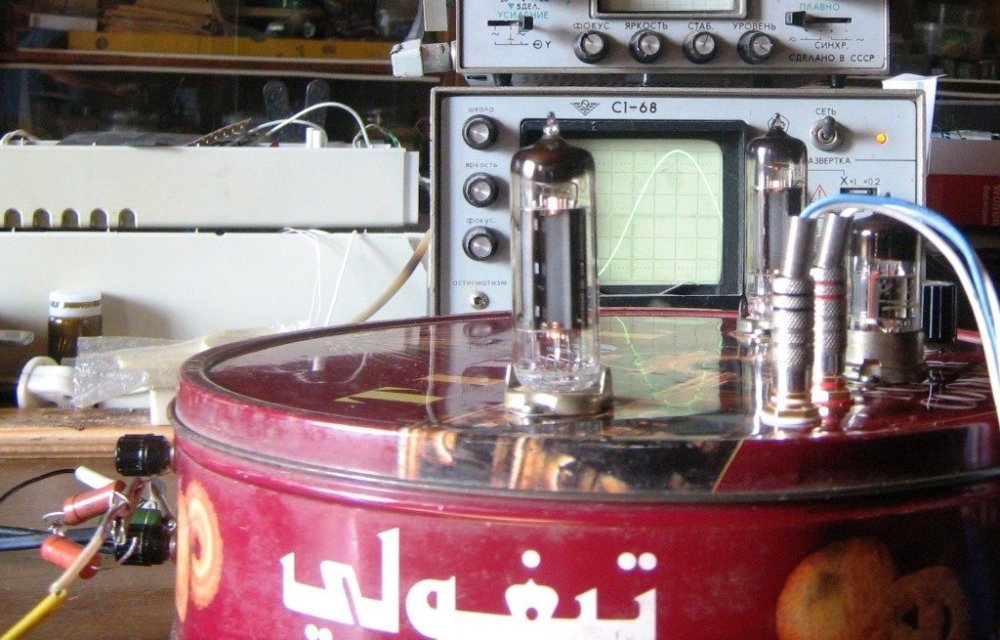

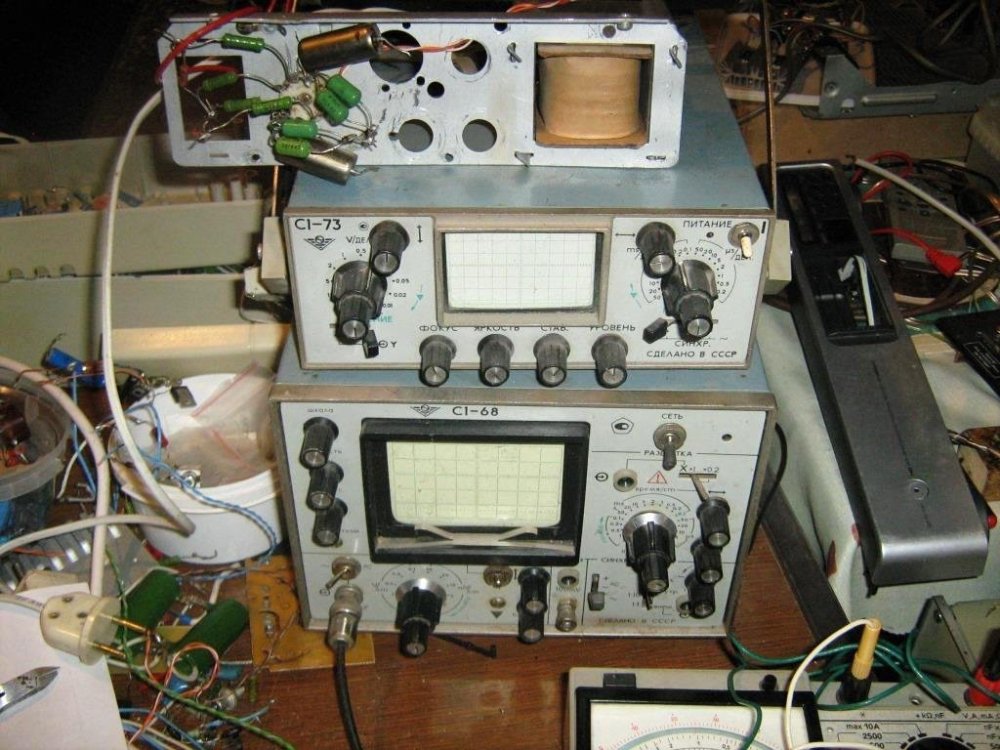

У самого с очень старых времен лежат и 3ЛО1И и ЛО-70 и Mullard DG7-5, был и Н-313, но покупка в 1981-ом С1-73 перечеркнула все желания свой делать - надо было разработками заниматься.

Posted
В 29.01.2024 в 18:55, Карта сказал:

Что-то:

4700 р. – Профессиональный цифровой осциллограф FNIRSI-1C15 4,9 4798 отзывов 11437 купили https://aliexpress.ru/item/4000717577838.html

было: - 4000р - FNIRSI-1C15 Профессиональный цифровой осциллограф 500 Мбит/с частота дискретизации 110 МГц аналоговая полоса пропускания поддержка хранилища сигналов 4.9 1111 Отзывы 2096 заказов

Осциллограф FNIRSI 1C15 против Siglent sds 1202x-e )

FNIRSI-1C15. Замер пульсации блока питания. Форма напряжения на выходе диммера https://youtu.be/8vCbkKssU6w

Осциллограф Fnirsi 1C15

Осциллограф Fnirsi - 1C15



FNIRSI-1C15 Хороший ОСЦИЛЛОГРАФ с Алиэкспресс 110MHz полоса пропускания. Портативный Осциллограф

Обзор осциллографа FNIRSI 1C15



6.4.FNIRSI-1C15, работа в режиме аналогового осциллографа YT

6.8.FNIRSI_1C15, VLOSS конденсатора на экране осциллографа, его точное измерение





Posted

Это отлично!

А мне дуру притащили С1-96. Есть комповые - хороший АКИП и из бывших - Веллеман.

Пару осцев раздал.

  • 2 weeks later...
Posted

Некоторые нехорошие люди прячут от нас деньги в носки (из модной в 60-х книги за щипачей).

Здесь

в носках

Осциллограф ZOYI ZT-702S https://aliexpress.ru/item/1005005570417631.html

В начале ролика какие-то аргументы.




Posted

Обещают скоро обзор Зойки-703S, более серьезной относ. 702й.

https://aliexpress.ru/item/1005006478144457.html

(В очередной раз вижу, как на глазах, за 5 минут, китайцы передергивают колоду - доставка была бесплатна, стала 400 р.)

PS. https://aliexpress.ru/item/1005006262867474.html

- навскидку 7700 р.

Posted
4 hours ago, Карта said:

китайцы передергивают колоду

У них Новый Год. Можно подумать озониум по другому. Раз и нет скидок - потом потихоньку увеличивают - пропустишь момент и раз - нету скидок...

Posted

"Распоряжение о приостановке сделок с РФ получили четыре крупнейших китайских банка".

Можно влететь и ждать Малыша (детский мультик).

Меня уже катанули с печатками.

Posted
3 hours ago, Карта said:

Меня уже катанули с печатками.

Если им надо будет - сделают платежи, если нет - нет. Ибо не банк, а собака - друг человека... или управдом. Шутка

  • Like (+1) 1
  • 1 month later...
Posted

Был это Фнирси1014, чуйка 5мВ, да и то цифровая,10мВ умножают на 2, отроны перепутаны стороной, поэтому AC-DC наоборот, шумит на полэкрана при минимальной чуйке.

Купил случайно, хотел ХантекDSO2D15, да нажал не ту кнопку при покупке, понял, когда получил, купил еще один, правильный, тоже шумел, уборщица ему БП проектировала, двойное преобразование и диоды до 130 градусов грелись. Переделал на аккумуляторы, шуметь перестал совсем и от сети отвзал, сейчас жду активные дифференциальные щупы с усилителем до х100, пока радует. Фурье умеет и кучу еще чего, как взрослый :)  Да, ручки крутить гораздо привычнее, есть Хантек 1832, показывает, от батареек, но кнопками луч гонять крайне непривычно.

Прикрепленное изображениеПрикрепленное изображение

  • Like (+1) 1
