Усилитель на 6ф3п по Баксандаллу

[ВКН]

4 часа назад, CHEL_EV сказал:

Ну тогда классика от Александра Резвого

При всем уважении к Александру к теме и "классике" ну совсем...  Тут именно пентодно/тетродный вариант включения выходных пентодо/тетродов.

[CHEL_EV]

11 минут назад, ВКН сказал:

При всем уважении к Александру к теме и "классике" ну совсем...  Тут именно пентодно/тетродный вариант включения выходных пентодо/тетродов.

Согласен. Ушли от темы. А тема интересная

[Drakon]

А давайте посмотрим на тему с другой стороны, если Никита обозначил бюджетный вариант ламп, то нужно и трансы выходные рассматривать бюджетные, а их не много: Эстония и Ломо( от Евгения), не реклама))))) лично мною они испытаны с Г837 и работают уже в усиле с не бюджетными лампами

[Xрюн222]

Так вроде рецепт приготовления выходников имеется... С картинками. Пррще некуда - вторичка между половинками первички... Мотать на дрели, зажатой в тиски, всë в одну сторону...

[Drakon]

15 минут назад, Xрюн222 сказал:

Так вроде рецепт приготовления выходников имеется... С картинками. Пррще некуда - вторичка между половинками первички... Мотать на дрели, зажатой в тиски, всë в одну сторону...

Так то не вопрос, только стоимость каркасов и провода (железо не считаем) примерно равна стоимости ломо...

даже взять себя любимого, у меня есть провод, есть электрокартон, есть станок, жена в проге уже делала каркасы, съездить нарезать на лазере ну рэ 500 , но нет, купили с Виталием на пару

[Xрюн222]

Ну, ОК, при случае попробуем эти ваши ЛОМО... На первый взгляд могут вполне пойти. Нам надо, напоминаю, кОм  15...16 Raa...

Насчет каркасов и пр. ко мне точно "вопрос не по зарплате", видел народ из полоски картона сворачивает, на брусок и мотают. Без щечек.

[Drakon]

там есть одна из коммутаций 13к/8



[ВКН]

5 минут назад, Xрюн222 сказал:

видел народ из полоски картона сворачивает, на брусок и мотают. Без щечек.

А Тынкасов чем-то охрененно важным занят?

[Константин]

27 минут назад, Xрюн222 сказал:

Так вроде рецепт приготовления выходников имеется... С картинками. Пррще некуда - вторичка между половинками первички... Мотать на дрели, зажатой в тиски, всë в одну сторону...

Не-не, дрель нафиг! Пионерский станочек, и развиваем моторику-нейронные связи! Кстати, реально успокаивает, умиротворяет;)

[Drakon]

6 минут назад, Константин сказал:

 умиротворяет;)

везет некоторым))))

[Drakon]

Если позволите еще  по теме трансов для этого (и других РР усилков) если уж совсем приспичит, то мне проще на торе намотать, обычно занимает два вечера на два транса, без станка, "секретный" способ, очень давно забаненный на каком то уже не помню портале))))

[Xрюн222]

17 минут назад, Константин сказал:

Не-не, дрель нафиг!.....Кстати, реально успокаивает, умиротворяет;)

Моталка Ок, согласен, у самого такая же, только с велосипедным счетчиком. Дрель - это советы британских ученых.

Особенно успокаивает и умиротворяет, скажем, 20000 витков провода эдак 0,05

[BAA]

7 hours ago, Xрюн222 said:

Особенно успокаивает и умиротворяет, скажем, 20000 витков провода эдак 0,05

А вы знаете, когда тор с 0,1 на третий раз зашел без обрывов - и правда, удовольствие. Но там около тысячи.
0,05 не мотал. Только 0,07. Кстати и рядной 0,05 не видел. Обычно внавал, как в релюшке какой.
Тут есть мастер, он может. На киловолки мотает.

[johnson1496]

11 часов назад, Drakon сказал:

Если позволите еще  по теме трансов для этого (и других РР усилков) если уж совсем приспичит, то мне проще на торе намотать, обычно занимает два вечера на два транса, без станка, "секретный" способ, очень давно забаненный на каком то уже не помню портале))))

А можно подробней? У меня больше 700 витков/день не получается.

[johnson1496]

12 часов назад, Константин сказал:

Не-не, дрель нафиг! Пионерский станочек, и развиваем моторику-нейронные связи! Кстати, реально успокаивает, умиротворяет;)



Таки да, сейчас осваиваю станок, пока скорость намотки равна скорости мотания на ручном устройстве. Все проблемы в качестве изготовления оправки, любой косяк уводит укладку в сторону.

[Xрюн222]

Основное время то все равно уходит на заделку выводов, нарезку укладку прокладок и тп. Поэтому и не будет преимущества перед ручным мотанием, если только не мотать дросселя внавал до заполнения...

[Xрюн222]

7 часов назад, BAA сказал:

А вы знаете, когда тор с 0,1 на третий раз зашел без обрывов - и правда, удовольствие. Но там около тысячи.
0,05 не мотал. Только 0,07. Кстати и рядной 0,05 не видел. Обычно внавал, как в релюшке какой.
Тут есть мастер, он может. На киловолки мотает.

Видел рядную с прокладочками, образцово- показательно. Кажется 0,063.  Десятки тыс витков. Когда разбирал катушку зажигания, лет 40 тому... Для перемотки первички.

[BAA]

[борис]

2 часа назад, Xрюн222 сказал:

Видел рядную с прокладочками, образцово- показательно. Кажется 0,063.  Десятки тыс витков. Когда разбирал катушку зажигания, лет 40 тому... Для перемотки первички.

Измерял. 00,5 и прокладки межслоевые из конденсаторной бумаги. На катушки датчиков гитарных.

[Константин]

Хотел поинтересоваться, а если мотать тонкий до 0,08 провод рядно, есть ли выигрышь в заполнении окна?

[Алексей]

Кмк, для таких тонких проводов 0,05-0,1 спецнатяжитель нужен и укладчик, иначе он практически "от взгляда" виляет туда сюда или рвется. Если такое кто-то вручную и виток к витку мотает на ручном станке, почет ему и уважение.

[Xрюн222]

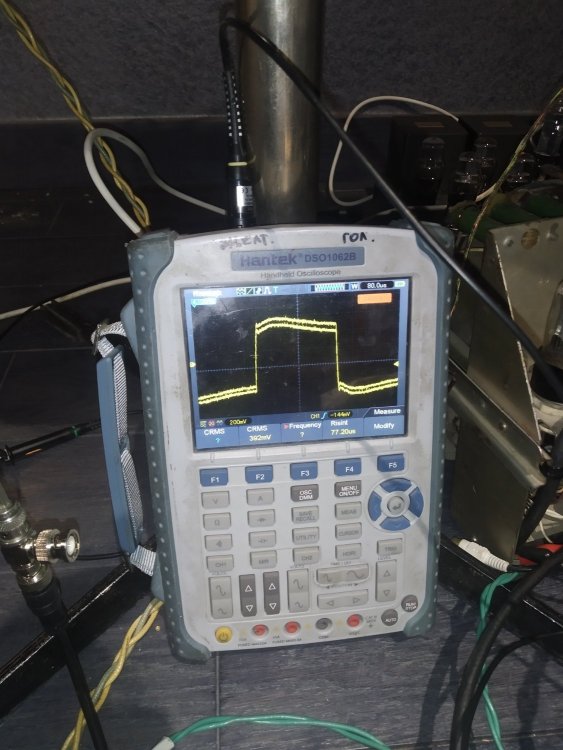

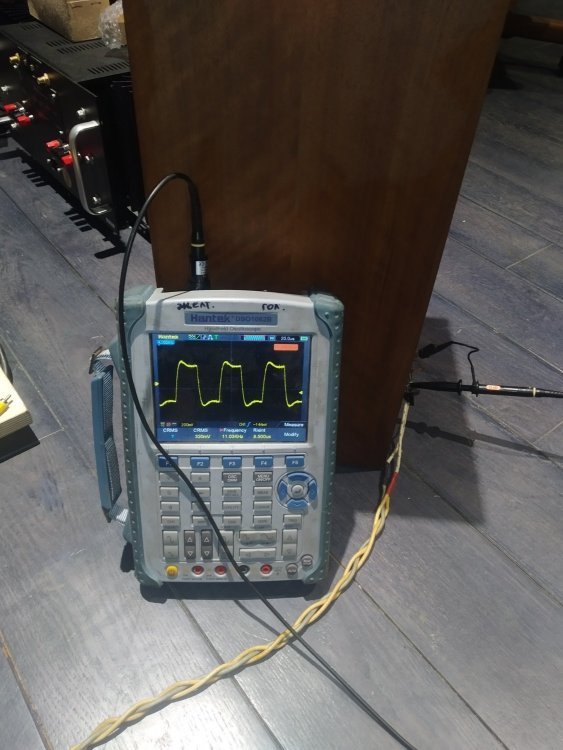

Опять немного картинок. Сравнение работы на реальную полочную 2-полосную АС обсуждаемого усилителя и одного "другого хорошего". Сперва обсуждаемый.

[Xрюн222]

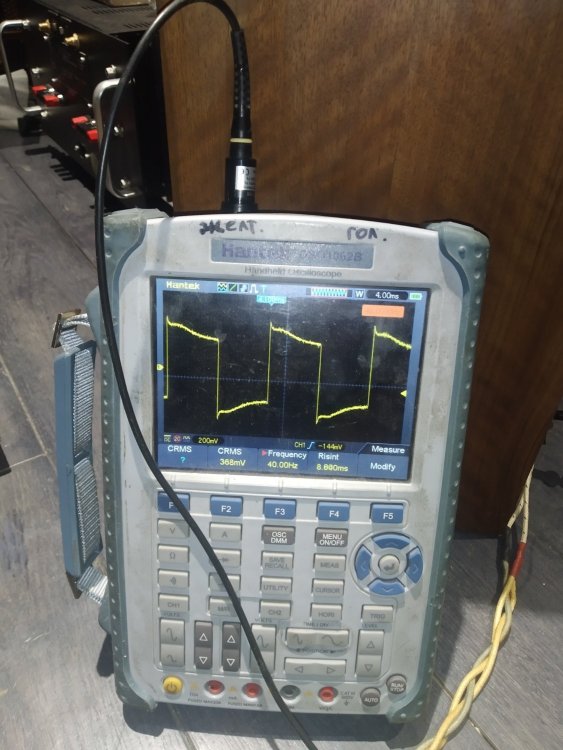

Теперь "другой хороший".

[alss]

Все "хорошие" усилители похожи друг на друга... Что касается "обсуждаемого", то мне кажется возможным поставить цобели на первичку выходного трансформатора для подавления резонансных выбросов (см. с. 21 и далее приложения). Может, они и придают живость и свежесть, но по ушам бьют, не сразу, но настойчиво.

Audio-1953-Jan.pdf

[Xрюн222]

В 05.03.2025 в 19:48, Xрюн222 сказал:

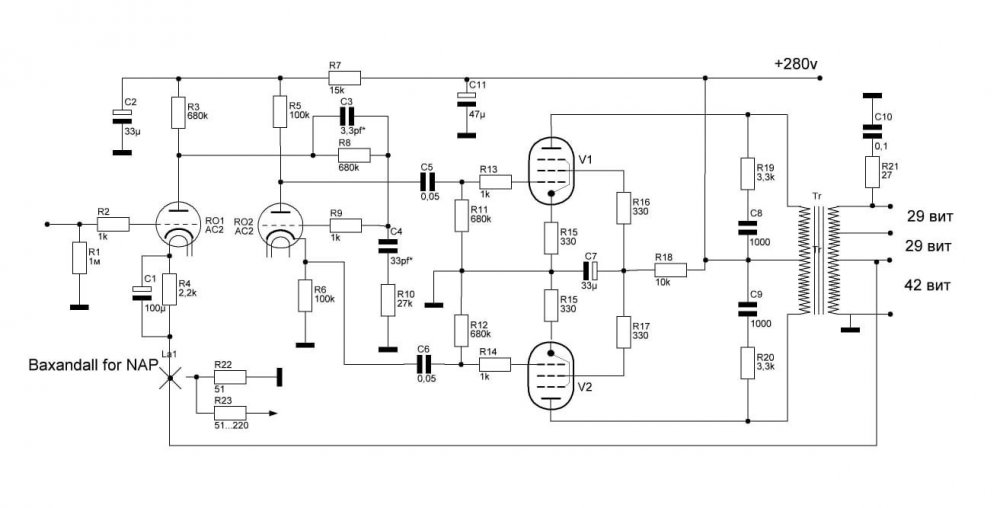

Актуальная схема в исполнении "нашего радио слушателя"

Собственно, "ЦобелЯ" (С) имеются, аж 3  шт. Баксандалл же автор, не кто-нибудь. Но, честно говоря, наверное, все-таки это изготовитель клона чуток схалтурил и  не совсем тщательно настроил "компенсатор опережение-запаздывание", он же "lag-lead compensator"...
