3 часа назад, Айсберг сказал:

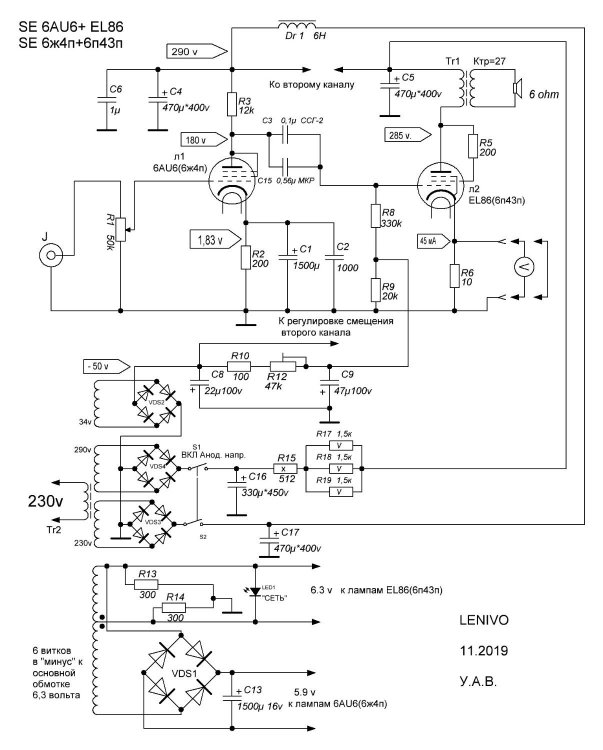

если Вы о приложенной схеме, то в ней нагрузка не соединена с общим проводом что требуется.


Посмотрите примеры применения у Бартолы, адепта этого метода смещения: https://www.bartola.co.uk/valves/page/4/

Posted
3 минуты назад, Xрюн222 сказал:

К фотодиоду, вероятно, 1 к маловато будет, чтобы набрать требуемое смещение... Или достаточно?

Там  1М стоит подстроечник, который по переменке шунтирован конденсатором у которого на переменном токе сопротивление гораздо ниже 1к.

Posted

Но тока при этом нет в цепи сетки? Нужен ли конденсатор.... С ним как-то вся красота идеи некрасивая,что ли, сразу...

Интуитивно представляется, что, возможно, окажется  "слышно" и конденсатор, и подстроечник.... И не все равно, каких типов их использовать...

Posted

Да, надо будет попробовать и без конденсатора, но тогда получится просто ОС из анода в сетку, а нам нужна серво.

Posted

Ну, возможно, конденсатор лучше поставить со стороны осветителя для этой цели. Или сделать некий интегратор, от которого уже  работает осветитель.

Posted
7 hours ago, Айсберг said:

если Вы о приложенной схеме, то в ней нагрузка не соединена с общим проводом что требуется.

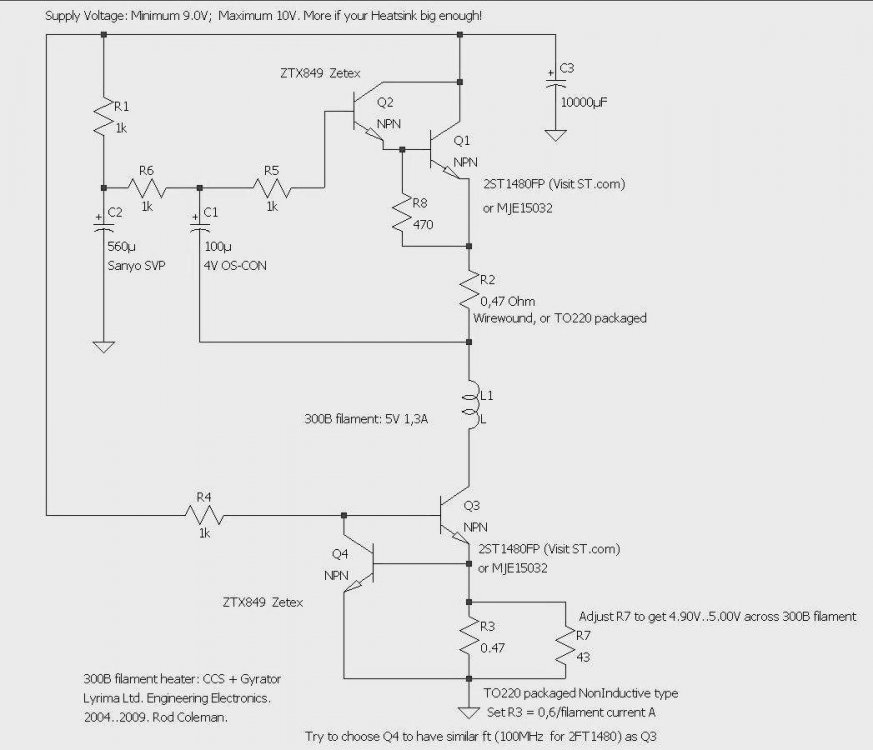

Так-то оно так, дальше что? Надо потенциал катода к чему-то привязывать? Да ещё относительно сетки. Нет? В этом смысле tubecad разумнее предлагает:
Похоже на ловлю блох. Как предки жили, без интегральных решений? Резистор подстроечнй поди ставили? Создадим (купим) себе проблему и начнем ее решать...

Posted
5 hours ago, Xрюн222 said:

Если фотодиод - источник тока, с высоким внутренним сопротивлением, то сигнал идет через конденсатор. Ему просто больше деваться некуда... Возможно, неправ, но картинке вижу в фоторежиме явное высокое Ri

Как-то так. Единственно емкость велика. Например ФД7, миллиметров 10 чистого светодиода. И нанофарадой, скорее всего.
1. У вас ( у некто) есть источник смешения - источник тока с ограниченным выходным напряжением. Последнее зависит от освещенности.
2. У вас есть резистор в цепи сетки для привязки потенциала либо к земле, либо к смещению.
3. Фотогенератор имеет такой параметр как шумовая мощность или шумовой ток. Пример на картинке (произведение тока на тот самый один мегаом и изображен на графике). Шунтируем его (фотогенератор) конденсатором - всё , шума в некоем диапазоне нет.
4. На том самом сопротивлении сетки есть два шума: Джонсоновский, который корень из частоты и избыточнй, который от приложенного напряжения. Которое и равно оному смещению.
5. В конце концов источник сигнала имеет относительно малое сопротивление (для УМ, по крайней мере). Сие сопротивление шунтирует то самое сеточное и определяет собственно шум от входного импеданса.
Шумы ламп, самых самых, на низкой частоте превосходят шумы полевиков на порядок а хороших полевиков и биполярных - на два. Благодаря тому самому 1/f, с частотой среза килогерц и выше. Иллюстрацией может служить высокочуствительный осциллограф имени Тектроникса - как только появились полевики, нувисторы (запареллеленные!) из входного усилителя исчезли...
Ну и в общем для выходного каскада с усилением 3 или ноль-повдоль с учетом выходного трансформатора, шум/фон смещения или катодия уж точно значения не имеет. Учитесь у МР3 - "он маскируется полезным сигналом":smile-03:

Posted
8 часов назад, Xрюн222 сказал:

К фотодиоду, вероятно, 1 к маловато будет, чтобы набрать требуемое смещение... Или достаточно?

У меня где-то ок. 2 ком шунта давало 1-1,5 вольт смещения.

Posted
21 минуту назад, Russ3000 сказал:

В сетке?

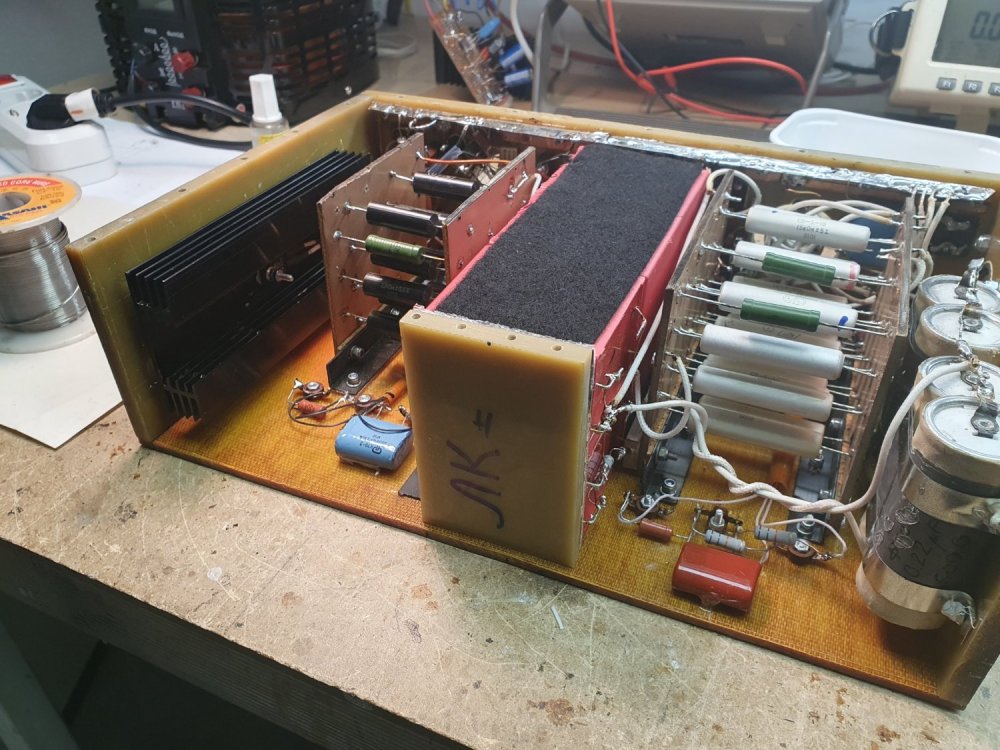

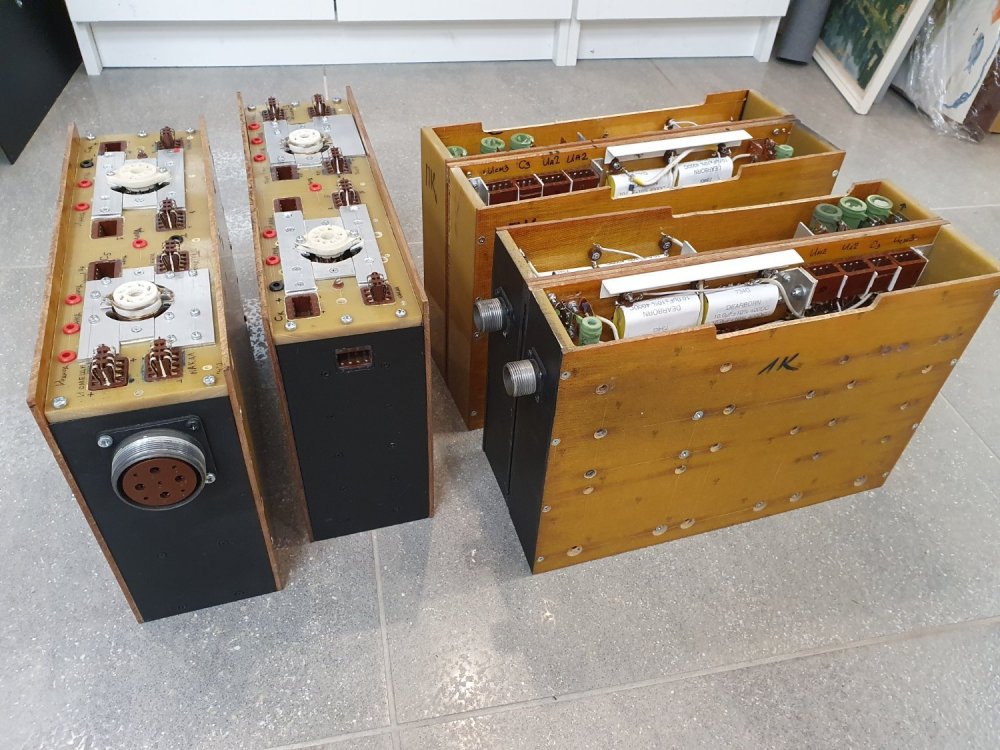

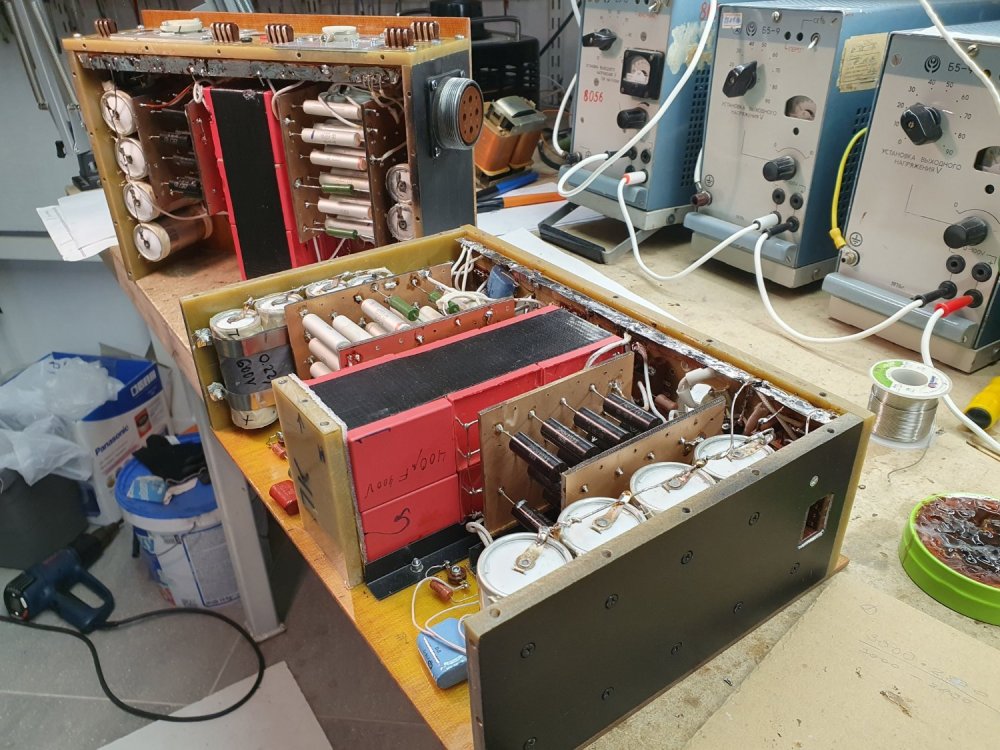

Да. У меня же не оптрон, а солнечная батарея. Где-то 15х15 мм шесть кристаллов. Я это все хозяйство закрепил на двух уголках, потом сложил их в трубу, и затем вставил в профиль квадратного сечения 20х20 мм. Батарея эта от опытных (не серийных калькуляторов), но думаю на али можно найти сейчас что то подобное.

Лампочки как осветители были эффективнее, чем светодиоды.

  • Like (+1) 1
Posted
39 минут назад, AlexKorotov сказал:

а солнечная батарея

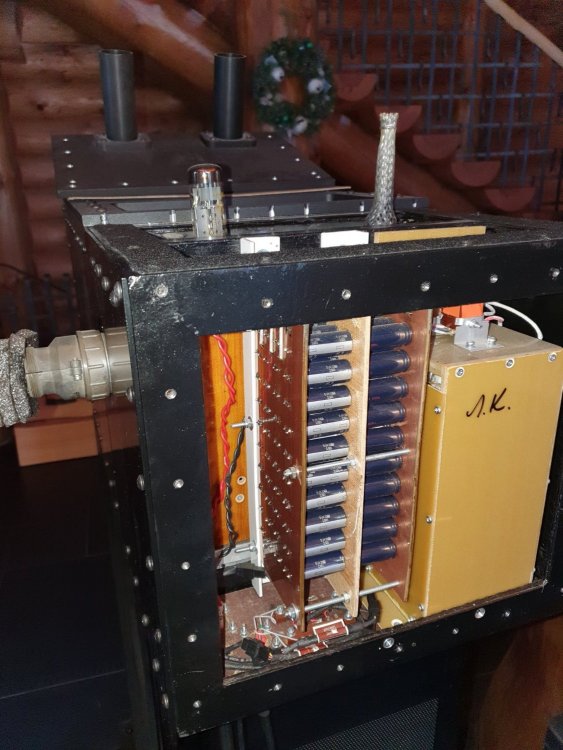

идея генератора  физически близкого к лампе привлекательна, особо с учетом проблемы наводок, с которыми столкнулся при макетировании источника смещения. Жаль, что для фотогенератора места в корпусе существующего усилителя места нет. Можно втиснуть что-то в объёме скажем электронного дросселя. На фото, свободное место - слева от блока конденсаторов- шунтов Rкатода.   Предварительный стабилизатор размещу в блоке питания накалов. Там есть место, но сам блок соединен с усилителем трехметровым кабелем  :(

ШР48 в левой части фото -от сигнального кабеля к выходному каскаду.

Конденсатор в сетке шунтированный высокоомным оптроном, как верно заметил ув. Хрюн - явно не вариант я так думаю. Кстати, сейчас антизвонный резистор 51 Ом, Rутечки ~300 Ом.
