Recommended Posts

Posted

Вместо катушки можно резистор поставить, Ом на 200, а конденсатор обязательно присутствует в усилителе/корректоре.

Posted
28 минут назад, 4011 сказал:

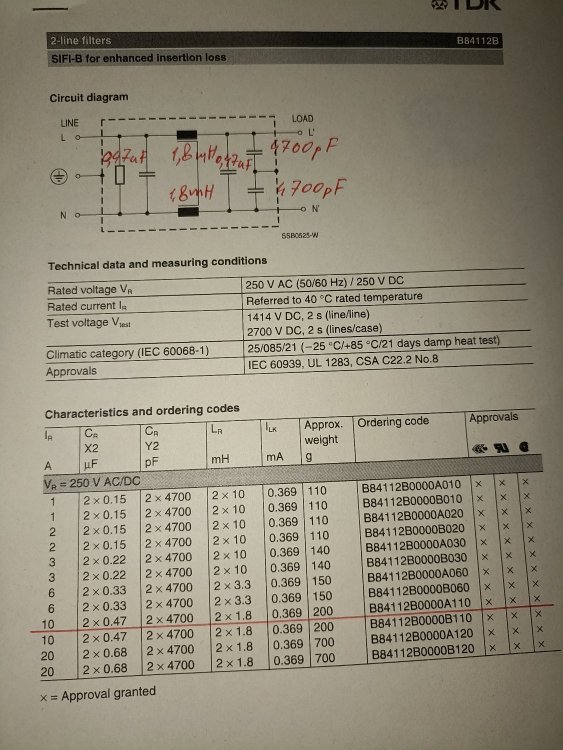

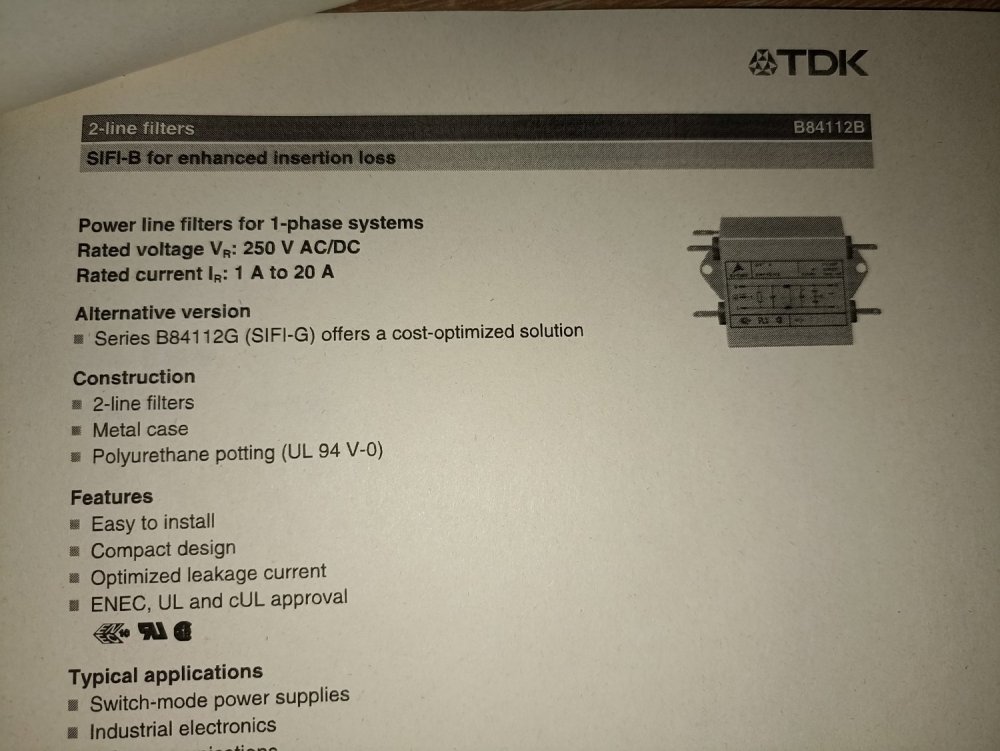

Как-то вижу фильтрации ВЧ для ИБП и от ИБП.




Данная схема в экране, и только это экран соединён с землëй в розетке.

Posted
2 часа назад, Михаил К. сказал:

А зачем такой огород городить из четырех ДМ ради 80 микроГенри ?

Чисто китайский подход :smile-03:

Типа, мы эту хрень отпаяли, а оно все равно работает, значит она была лишняя...

Видимо вы не сертифицировали оборудование на индуктивные и кондуктивные помехи.

  • Like (+1) 1
Posted
3 часа назад, Михаил К. сказал:

А зачем такой огород городить из четырех ДМ ради 80 микроГенри ?

Дешево и сердито. Это ферритовая палочка с проводом, даже в бритвах и игрушках с моторчиками стояли. Серые такие.

  • Like (+1) 1
Posted

Это типовая схема, а с комплектухой все нормально будет))

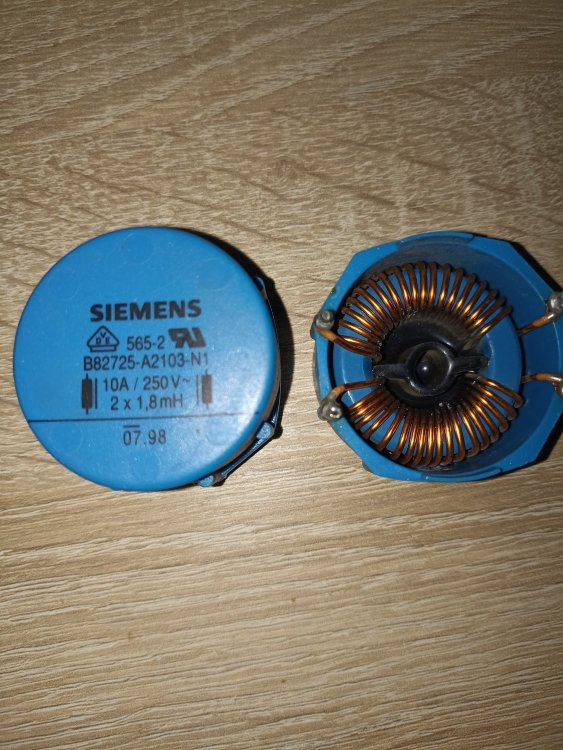

Синфазные такие, а дифф.дроссели на зелено-желтых кольцах с распределенным зазором.


  • 2 weeks later...
Posted

Для лабораторной работы с будущим макетом RIAA корректора понадобилось 12 В, взял от расписанного здесь ИИП, который 300, 6,3 и 12,6 В. Все очень грустно, от помехи избавиться нельзя.

  • Like (+1) 1
Posted
Только что, johnson1496 сказал:

Для лабораторной работы с будущим макетом RIAA корректора понадобилось 12 В, взял от расписанного здесь ИИП, который 300, 6,3 и 12,6 В. Все очень грустно, от помехи избавиться нельзя.

Да, ВЧ фильтр по питанию ставил, как положено.

Posted
2 минуты назад, johnson1496 сказал:

Для лабораторной работы с будущим макетом RIAA корректора понадобилось 12 В, взял от расписанного здесь ИИП, который 300, 6,3 и 12,6 В. Все очень грустно, от помехи избавиться нельзя.

Ну что прям совсем уж избавиться нельзя - это вряд ли...Вопоос разве что чуть большей сложности... Раз у всех остальных "покатило".

Posted
В 03.11.2024 в 15:31, johnson1496 сказал:

Для лабораторной работы с будущим макетом RIAA корректора понадобилось 12 В, взял от расписанного здесь ИИП, который 300, 6,3 и 12,6 В. Все очень грустно, от помехи избавиться нельзя.

Попробуйте соединить земли 300В и 6,3В небольшим (0,1-0,33мкФ) пропиленовым конденсатором прямо на клеммах БП.

Надеюсь, в схеме есть подтяжка накала на +15-20в относительно земли 300В?

Posted

А вот вам!
https://www.diyaudio.com/community/threads/post-you-smps-noise-spectrum-measurements.394518/
И контрольный:
https://www.diyaudio.com/community/threads/post-you-smps-noise-spectrum-measurements.394518/post-7831542
от гугла
"Увы, некоторые фильтры линий электропередач приносят больше вреда, чем пользы. Они создают высокий импеданс для шума, что может быть хорошо для подавления шума, но они также могут удерживать его внутри!

Низкий импеданс сети может фактически работать как поглотитель шума. Поставьте высокоомный фильтр в линию, и шуму некуда будет деваться. Вы получите больше шума на вилке питания устройства, чем без фильтра.
Да, я измерил это, до нескольких МГц."

  • Like (+1) 1
Posted

Как бы и ДА))

Тема из качественных ТС и ИБП перешла в помехозащищенность их от внешних ИБП.

Чел прав конечно в своих рамках понимания низкого сопротивления сети больше, чем мелкая компания:


Posted
В 25.10.2024 в 14:42, Russ3000 сказал:
В 25.10.2024 в 13:47, RSD сказал:

Извиняюсь за назойливость, то есть после катушки и ёмкости 470 мкф под нагрузкой на выходе 300В не оставалось никаких помех?

Наверное какие то оставались, но моими приборами их заметить не удалось.

  Я немного поупражнялся с этим ИБП (речь об ИБП с двумя трансформаторами на 300 В и 6.3В). Таки да, 220 мкф он на выходе 300В не держит, уходит в защиту. Поставил на выход катушку от дросселя небольшую 1300 витков 0.35 мм, акт. сопротивление 20 Ом., индуктивность не измерял. Нагрузка 150 мА. На экране ясно видны пульсации с частотой около 35-40 кГц и на их фоне небольшие иголки переключения ключей. Без катушки всё намного печальнее, в разы. При подключении ёмкости 20 мкф после катушки пульсации снижаются почти в линию, но при этом иголки вырастают чуть не до 40-50 мВ. Так что нужно слушать в готовой конструкции, насколько полезны эти ёмкости, может быть хватит и одной катушки.

  Катушка поделена на две части, поэтому я пробовал включать по 650 витков в + и - , а между ними конденсатор, становилось только хуже с сравнении с обычным включением.

  • Like (+1) 2
  • Thanks (+1) 1
Posted

Нужно ставить ВЧ дроссель небольшой индуктивности, а за ним конденсатор с низким ESR на ВЧ.

Подключил осциллоскоп, стал мерить, мерится ерунда, помехи лезут вовсюда, коротнул щуп рядом с крокодилом на заземление, показывает 100мВ помех, как и на шине 300В.

Пришлось доставать дифпробник и мерить им. Вот картинка как есть, никаких дополнительных индуктивностей, выход БП, провода 30см конденсатор 47х450В + 1,5 мкФ пусковой хороший впараллель. Усиление 5мВ на клетку, включен множитель х200 на пробе.




Ставим маленький дроссель на феррите индуктивностью 1 мГн, мерим тоже самое.


Ага, гораздо интересней, пробуем синфазный дроссель от БП.


Вот и уже хуже.

Похоже иголки остаются от канала 6,3В, на него не нашлось ВЧ дросселя с приличным током (повыкидывал старые материнки)

Померил на выходе усилителя, иголки имеются. Все те же 5мВ на клетку.


Канал 6,3В измерено прямо на клеммах БП 5мВ на клетку

Полагаю, будет полезно поставить парочку электролитов с твердым диэлектриком и низким ESR на ВЧ.




Вцелом усилитель PP на 6П14П с переключателем триод/ультралинейный и инвертором на DRV134, играет неплохо, трансформатор самомотный, но просчитались, было 2 вроде одинаковых трансформатора, измерили железо одного и по нему намотали оба одинаково, после намотки во втором оказалась индуктивность в 2 раза меньше, на всю полосу не включишь, играет у меня на СЧ-ВЧ от 250 Гц.

БП годен к при менению после небольшой доработки.  Греется зараза, прилипил на радиатор от процессора. компа.

  • Like (+1) 1
Posted

  У меня старенький цифровой актаком, никаких помех нет. Картинка на выходе 300В похожа на вашу последнюю, только амплитуды больше. Греются они да, прилично. Напилил пластинок 170х110 мм из 3мм алюминия, прикрутил на них, пока не знаю, хватит ли. Там получается к штатному радиатору фактически + 250 кв.см.

Posted
11 часов назад, Russ3000 сказал:

Греется зараза

  Так понимаю, что у вас от одного БП питаются оба канала усилителя. Какой суммарный ток потребления?

Posted
11 часов назад, Russ3000 сказал:

БП годен к при менению после небольшой доработки.

Отличная рекомендация: купить паровоз, чтобы потом доработать напильником.

  • Smile 1
Posted
26 минут назад, RSD сказал:

  Так понимаю, что у вас от одного БП питаются оба канала усилителя. Какой суммарный ток потребления?

160 мА по 300В и 3,2А по 6,3.

Мой экземпляр может и свистит на 40кГц, но я не слышу. :)

Posted
В 24.10.2024 в 10:58, Михаил К. сказал:

Вот музыкальные инструменты взять все эти скрипки, виолончели и т.д. Они же из дерева.

Чуть температуру поднимешь, уже дымятся, влажность изменилась-опять перенастраивать надо.

А делали бы из железа, они бы и температуры/влажности любые держали и стоили бы дешевле в 5 раз.

Железо ржавеет. Из пластика и лучше и дешевле , и мыть можно без опаски.
