16 минут назад, BAA сказал:

Дополнительный миллиметр (или два) между обмотками в сантиметр-другой толщины ничего не поменяет.

Не-не... "Это паллиативы!!!" (С). Разносить - так на разные стержни!!!

РТ конструкции, когда можно коммутировать либо по пол обмотки на двух стержнях и те же обмотки, но разделённые по стержнями совсем - таки дают разный ощутимый эффект! "Даже для тех, кто не верит в подкову!!!" (С)

Posted

Наверное, типа, экран-первичка-экран-вторичка и это на каждой половине каркаса со средней щекой? И изоляция п-в так, чтобы не выйти за 300пф при имеющейся высоте намотки? Ёмкостью обмоток пренебрегаем. Нужно ли ЗЗ со стороны вторички? Или пусть всё, что из сети идёт, обратно и возвращается по нему через Y конденсаторы?

Posted

Просто видел такое на промышленных, первичка вся в экране с двух сторон, вот и предположил, что в РТ будет не лишним. Не понадобится, так можно и не подключать первый экран.

Posted
20 minutes ago, Алексей said:

экран-первичка-экран-вторичка

Цель мед транса - изоляция плюс отсутствие тока смещения - откуда емкость.

Первичка - экран (низкопотециальный для емкости), далее зазор (изоляция) далее экран (низкопотенциальный для емкости) - вторичка. Проходная емкость отсутствует в смысле тока смещения(I=C*dUc/dt).

  • Like (+1) 1
Posted
2 minutes ago, Алексей said:

первичка вся в экране

Обычно сердечник землится - сойдет за "экран".

Posted

Два экрана подряд под одним потенциалом(земля)?

Чтобы сердечник заземлить, пластины нужно будет сварить стыком между собой, либо они д.б. без изоляции.

Posted
4 часа назад, BAA сказал:

как питать оборудование на 100 Вольт.

Вертушка потребитель маломощный и стабильный в плане потребления. Если заморачиваться, не лучше ли уж сделать регенератор сети на базе какого-нибудь не нужного УМ или готового под 100в линию?

Posted
13 minutes ago, Кружка said:

Вертушка потребитель маломощный и стабильный в плане потребления. Если заморачиваться, не лучше ли уж сделать регенератор сети на базе какого-нибудь не нужного УМ или готового под 100в линию?

Тут шаг вправо, шаг влево - расстрел.  Какой нафиг регенератор. Бери больше кидай дальше.

Posted
23 минуты назад, Кружка сказал:

Вертушка потребитель маломощный и стабильный в плане потребления. Если заморачиваться, не лучше ли уж сделать регенератор сети на базе какого-нибудь не нужного УМ или готового под 100в линию?

В чем трудность замены трансформатора ?

Posted
19 минут назад, Xрюн222 сказал:

Особенно если она на 60 Гц...

Обычно же пишут в тех.д. 50-60гц, то есть и так и этак всё в одном футляре.

Не видел у японцев отдельно на 50 или 60 гц....

Posted
40 минут назад, Сергей А сказал:

В чем трудность замены трансформатора ?

Тут раз на раз не приходится. К примеру, у меня в CD транспорте (120в) вторичек с двух силовых столько, что обеспечить требуемое по входу гораздо проще.

Posted
1 час назад, Сергей А сказал:

В чем трудность замены трансформатора ?

Вопрос стоял шире, с вертушкой всё не так сложно, а вот с унч уже сложнее.

А если у человека вообще "полный наборчик" ти по стойки и всё на 100 вольт ?

Posted
7 минут назад, Ollleg сказал:

если у человека вообще "полный наборчик"

Если у него есть деньги, то можно организовать отдельную стовольтовую сеть. Примерно так сделал Алекс Малазанов в своей московской квартире.

  • Like (+1) 1
Posted
47 минут назад, Кружка сказал:

Тут раз на раз не приходится. К примеру, у меня в CD транспорте (120в) вторичек с двух силовых столько, что обеспечить требуемое по входу гораздо проще.

Эти 2 силовых если включить последовательно ?

Posted
21 минуту назад, Stan Marsh сказал:

Если у него есть деньги, то можно организовать отдельную стовольтовую сеть. Примерно так сделал Алекс Малазанов в своей московской квартире.

Если у него есть деньги, он не будет сидеть на этом форуме, а просто закажет то, что ему нужно - привезут на дом, всё подключат и пульт в руки дадут, заодно спросят - пыль из аппаратуры не пропылесосить?

Posted
1 час назад, Xрюн222 сказал:

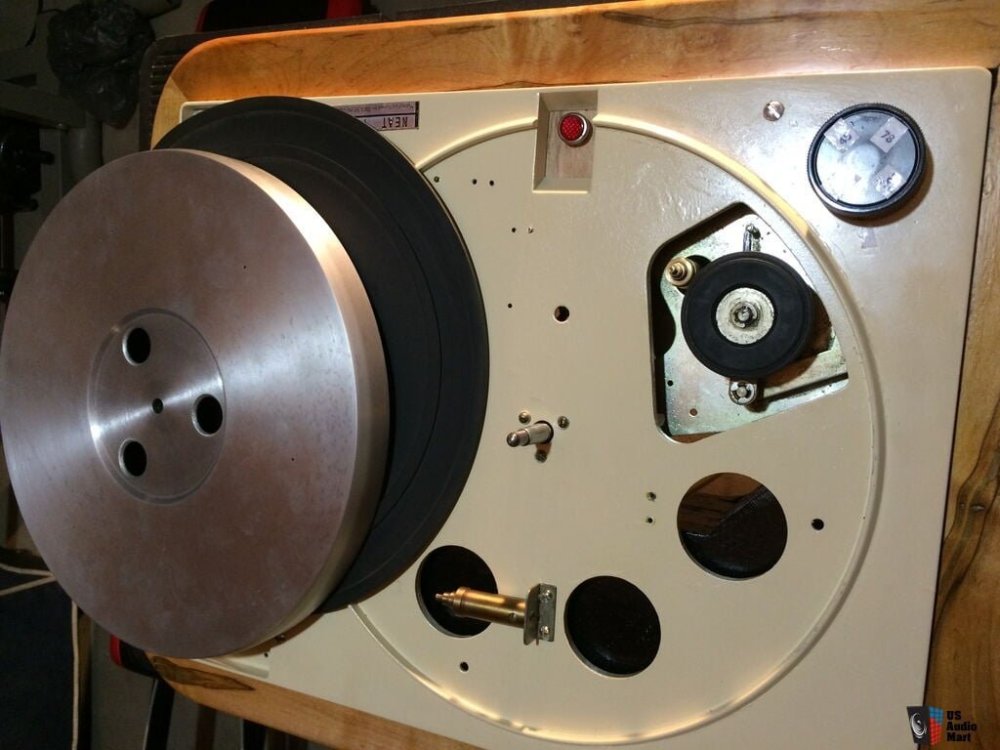

Прям перед мной на столе - неат р58, чиста японская, только строго на 60 гц

На НИТ П68 есть запасная шпуля под две частоты. .На первых японских  видаках Бетамакс, 70х годов сзади были бирки с надписью 50 или 60 Гц, устройство лпм,  отличалось в том числе шкивами приводов.




Posted
2 минуты назад, sova сказал:

На НИТ П68 есть запасная шпуля под две частоты. .




О да, этот вопрос уже выяснили. Есть такие и много.

Как справляетесь со 100 вольтами? Каким образом? Как понимаю, усилители на 100 вольт так же имеются?

Posted
6 минут назад, Ollleg сказал:



Как справляетесь со 100 вольтами? Каким образом? Как понимаю, усилители на 100 вольт так же имеются?

Лучше всего понравилася автотранс , то ест с перивички силового если он с отводами, взять соотвествующую напругу. Это для маломощных. Хотя Виктор Шапкин для амер вертушек гасил напругу лампой накаливания-думаю тоже имеет смысл сравнить. ДЛЯ мощных потребителей-ЛАТР. Если найдется хороший разделительный,  буду тоже пробовать.

А вообще все более склоняюсь,  брать европейское. :)

  • Like (+1) 1
Posted

Но от регенератора на 60 Гц всё равно вертушку питать ГОРАЗДО лучше. Даже с чисто электронным приводом, кстати, и то. Обычно он и мощность требует на порядок меньше
