Posted

Уважаемый А.Л.Гурский, - светлая ему память!, - предложил три файла "микрофонной" коррекции для программы SpectraPLUS:

  1. B&Kcor.mic, B&K QR-1010 RIAA sweep correction file for 1/n-octave bands. TAU-3 only
  2. B&Klogcor.mic, B&K QR-1010 RIAA sweep correction file for log scale. -3dB/oct+TAU-3
  3. BKlogscale.mic, B&K test disk incl. additional 3 dB/oct fall.

Что означают комментарии про постоянную времени τ3 (видимо, 75µs) и дополнительный спад 3dB на октаву?

Каким файлом следует пользоваться при построении АЧХ корректора сигналом с грампластинки ИЗМ 33С-0327 (первых четырёх дорожек)?

Posted

С помощью измерительной грамспластинки LB208 и программы SpectraPLUS-SC удалось проверить правильность настройки тонарма касательно величины угла вертикального следования (VTA).

Минимум ИМИ (~0,5%) пришёлся на дорожку, записанную с углом 20°. Первая и десятая дорожки показывают под 1,5% ИМИ. Все промежуточные дорожки сперва показывают плавно снижающиеся искажения, а после минимума искажения опять повышаются.

Проверялось ведение ГЗМ Ortofon OMP40 (с иглой Fritz Gyger 70).

Posted
1 час назад, catBot сказал:

Минимум ИМИ (~0,5%) пришёлся на дорожку, записанную с углом 20°. П

Каким угломером меряете угол?

  • 3 months later...
Posted

20 лет читаю, ни когда не писал. Поделитесь правильным файлом (Вашей аппаратуры) измерительной пластинки ИЗМ 33С-0327. Выписал. Буду учиться.

Posted

Я подключаю B&Klogcor.micSpectraPLUS-SC при работе с грампластинкой ИЗМ 33С-0327).

На всякий случай - повторяю полный архив файлов коррекции, сделанный уважаемым А.Л.Гурским (светлая ему память!).

miccomp.zip

  • Like (+1) 1
Posted

Спасибо! Я имел ввиду запись Вашего корректора, для сравнения. Вы ведь записываете пластинку, а затем смотрите в спектре, используя файл коррекции?

Posted

Да, я записывал с помощью Audacity в файл 24/192, потом изучал его в SpectraPLUS-SC, подключив упомянутый файл коррекции. Но можно записывать и с помощью SpectraPLUS-SC.

Увы, все WAV-файлы уже стёрты, - они были ОГРОМНОГО размера.

  • 3 months later...
Posted

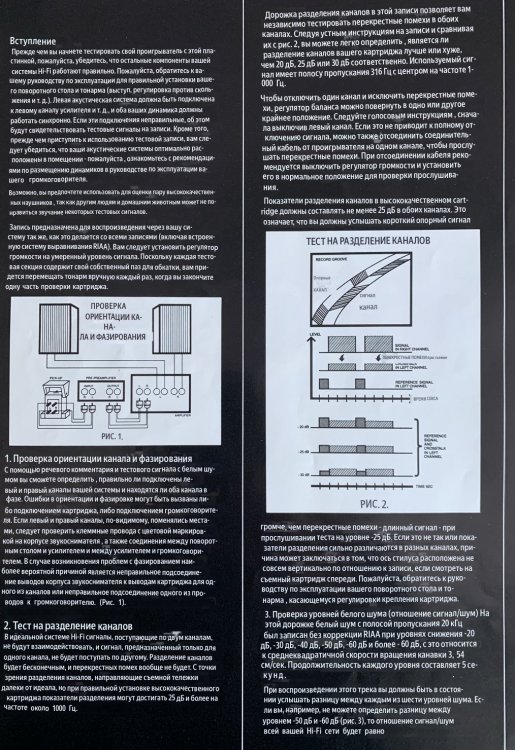

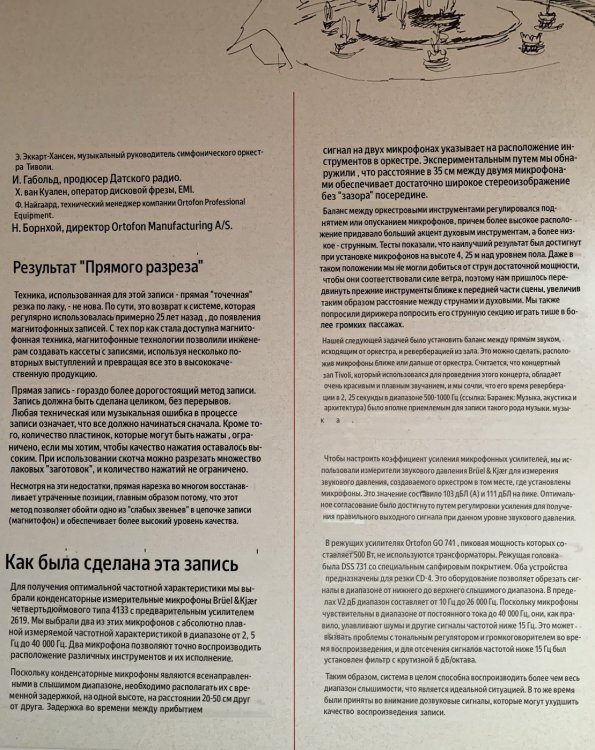

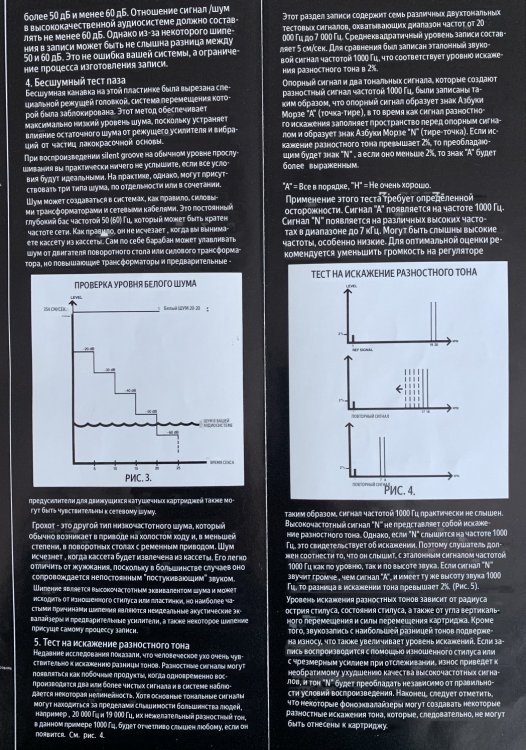

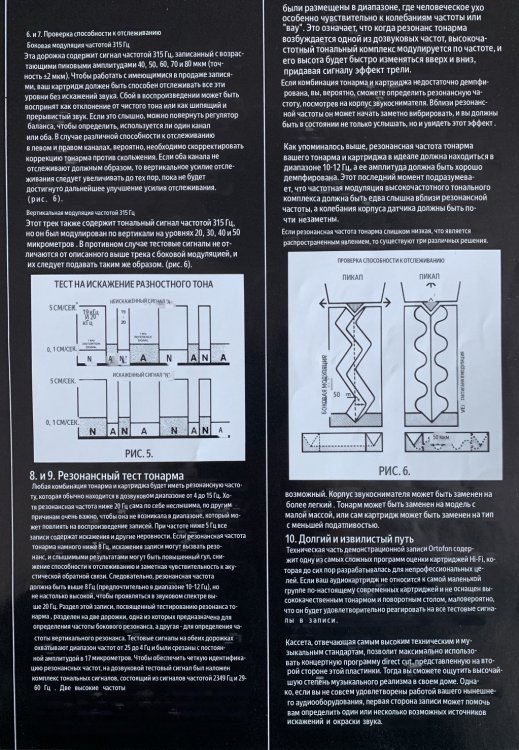

Придушил свою жабу и купил таки измерительную пластинку Ортофон. Наибольший интерес для меня представлял 15 трек, запись квадратных импульсов отношением 3:7, по ним можно сразу оценить качество головы и корректора.

Голова  AT33PTG/II, корректор МС на AD797 + 2х OPA1656  с распределенной пассивной коррекцией на акриловых конденсаторах серии MU.


Та же самая голова, корректор ММ с симметричным входом на AD8421 + 2х OPA1656  с пассивной, распределенной коррекцией и МС трансформатором (микрофонным) Beyer Dynamic на входе, нагрузка ему 56к. Конденсаторы в коррекции керамика NP0.


Тот же корректор с трансформатором, голова МС10 Super.




  • Like (+1) 2
Posted
19 минут назад, Russ3000 сказал:

запись квадратных импульсов отношением 3:7, по ним можно сразу оценить качество головы и корректора.

   И как вы оцениваете качество по приведённым осциллограммам?

  • Cool (+1) 1
Posted

На слух играет прилично, а осциллограммы сравнивать пока не с чем, только между собою, может кто выложит еще. Находил квадратные импульсы, но подаваемые на вход коректоров через антиРИАА, но там исключается головка, поэтому не совсем аутеинтично.

Posted

Спасибо, допаяю еще один ММ корректор когда конденсаторы приедут и подключу головку AT750SH, таки должна быть заметная разница.

Posted

Я сам такую пластинку не куплю, так как радиотехнически необразованный и определяю качество на слух. Но, глядя на ваши картинки сделал выводы
несколько отличные от моего опыта -

1. Головка за 120.000₽ неотличима от головки за 20.000₽
2. Корректор на микросхеме лучше чем MC транс + корректор.
3. И самое интересное -  мы видим на экране красивый меандр, притом, что меандр в принципе не может быть ни
записан, ни воспроизведён в технологии винила....


Posted
1 час назад, Goofnm сказал:

3. И самое интересное -  мы видим на экране красивый меандр, притом, что меандр в принципе не может быть ни
записан, ни воспроизведён в технологии винила....

Может. На hiend.borda.ru А. Л. Гурский (GaLeX) приводил пример и форму дорожки, это было в конце 2016-ого - начале 2017-ого в ветке "Переходная характеристика фонокорректора: опыт наблюдения".

Может быть, здесь остались следы той темы...
http://hiend.borda.ru/?1-7-20-00000274-000-10001-0

PS. Доступа к .ru не имею.

Posted

Головка, резец датчики скорости.
Идеальный вертикальный фронт меандра на этих осцилллграммах это скорость = бесконечность, идеальная полка = ноль. Картинки Гурского природу не изменят. Этого не может быть.

Posted

С забугорного сайта картинка с той же пластинки и дорожки. Я думал что импульсы должны быть с  симметричными фронтами спад\подъем, а похоже что нет.


Posted

Выскажу своё мнение на тему "прослушивания осциллографом". По-моему это даёт информацию только о правильности функционирования тракта и отсутствию грубых ошибок. Для оценки качества звучания это совершенно не информативно и даже бесполезно.

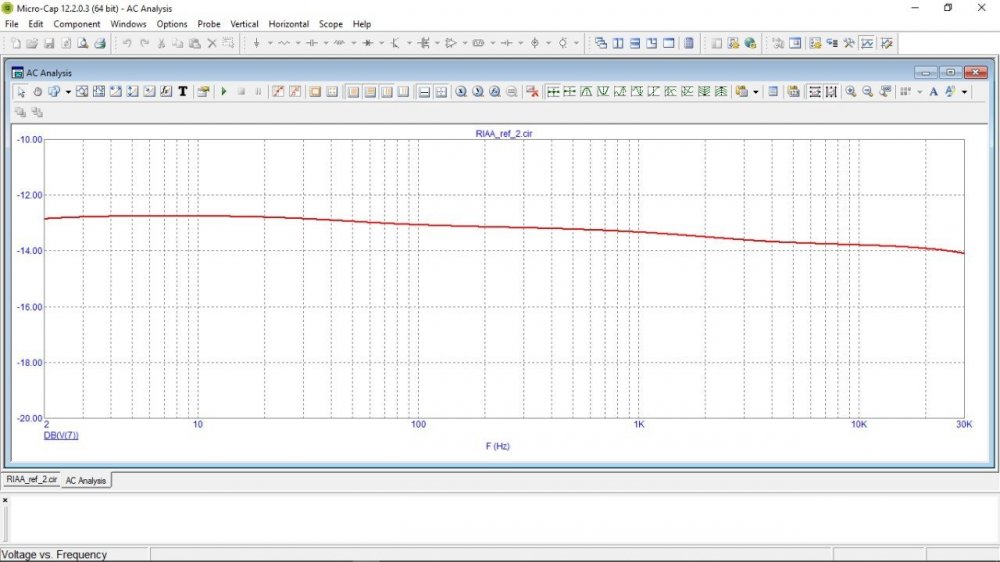

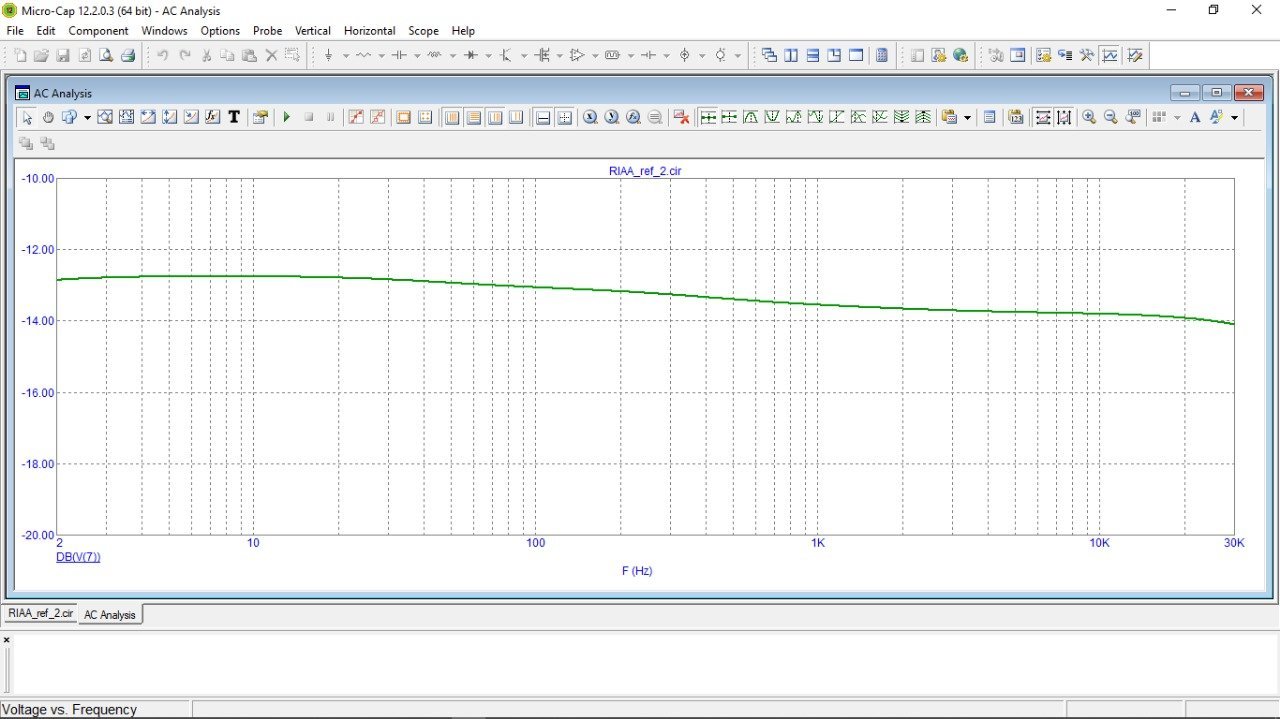

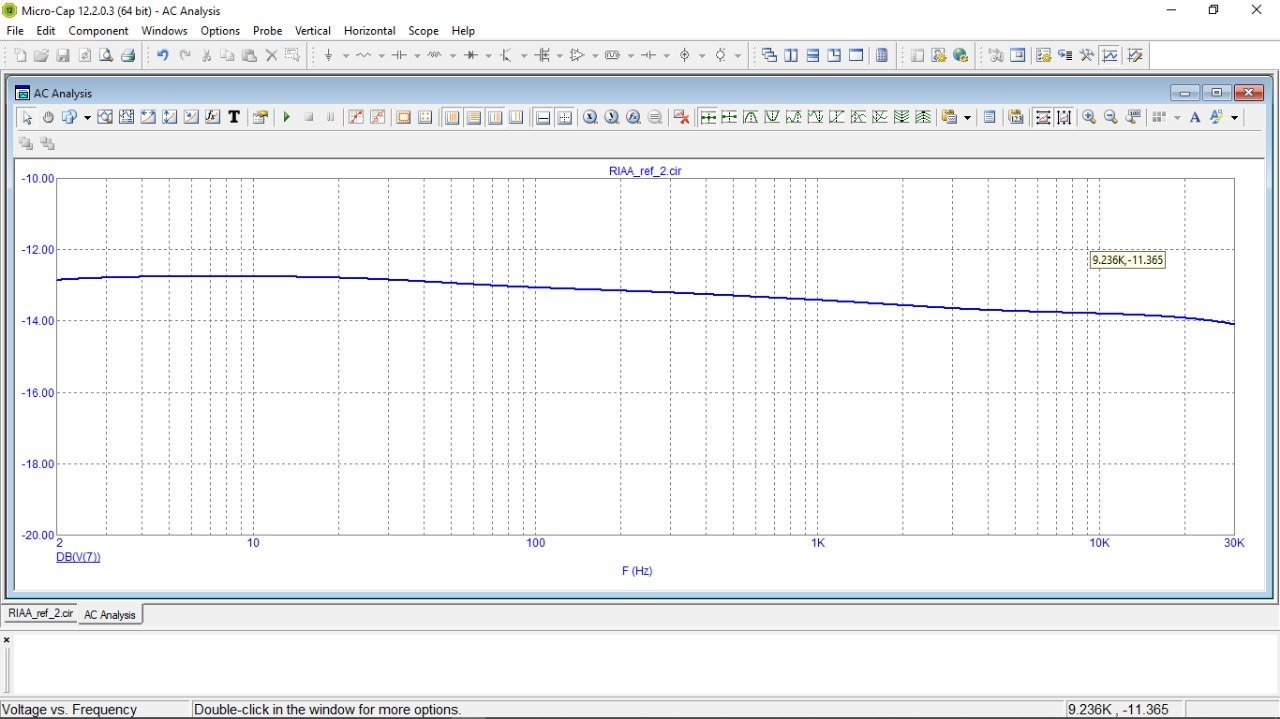

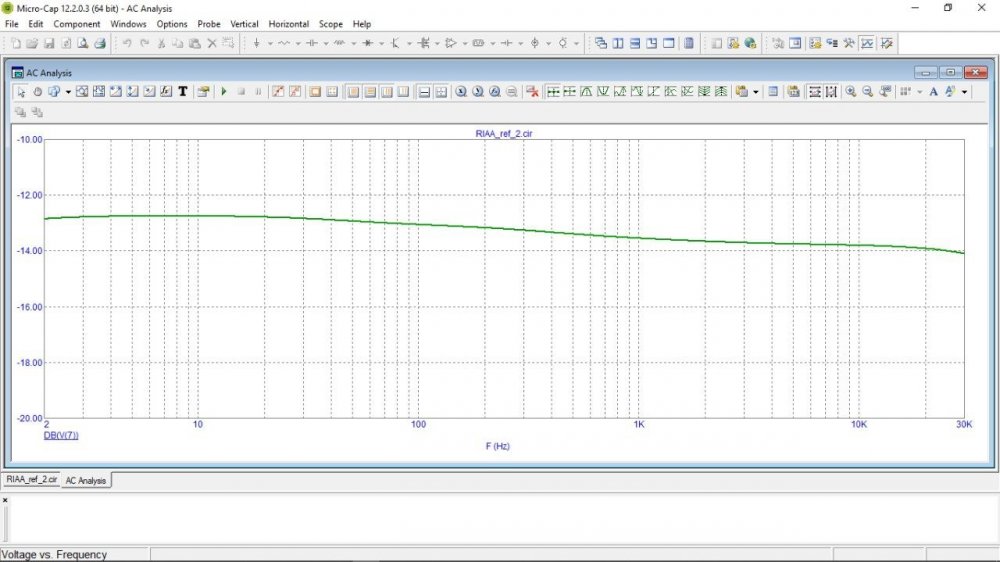

Как пример - имею возможность в своём корректоре изменять постоянную времени одного из полюсов в небольших пределах +-0,5дБ в голосовом диапазоне. На графиках отклонения мизерные, нужно рассматривать с лупой, а на слух - совершенно другое дело. Эффект присутствия изменяется очень сильно!




  • Like (+1) 2
Posted

При более пристальном наблюдении осцилограмм можно заметить, что они абсолютно не одинаковые и добавление трансформатора в тракт делает импульсы из прямоугольных в подобие синусоиды с арочной крышей, нужно будет еще попытать ММ головку и просто усилитель без коррекции.

Вот скрипки и альты после ремонтов настраивал на слух, но у них должен быть свой голос без разных лишних резонансов и призвуков. У виниловой вертушки не должно быть своего голоса, она обязана передавать без отсебятины то, что напели другие, а не "Мойша  напел" хоть и красиво напел.

Честно говоря, я слегка расстроен результатами проверки, ожидал более красивых квадратиков и тем удивительней слушать рояль "как живой" с пластинки, это ли не чудо :) Да и Гилельс хорошо исполняет.

Posted

То, как может играть грамзапись действительно чудо. Но если отталкиваться от красивых квадратиков, неплохо бы и динамик научить их воспроизводить.

Posted
2 часа назад, Normann сказал:

Выскажу своё мнение на тему "прослушивания осциллографом". По-моему это даёт информацию только о правильности функционирования тракта и отсутствию грубых ошибок. Для оценки качества звучания это совершенно не информативно и даже бесполезно.

Как пример - имею возможность в своём корректоре изменять постоянную времени одного из полюсов в небольших пределах +-0,5дБ в голосовом диапазоне. На графиках отклонения мизерные, нужно рассматривать с лупой, а на слух - совершенно другое дело. Эффект присутствия изменяется очень сильно!

Золотые слова-их в рамочку поместить бы!

Posted
1 час назад, Russ3000 сказал:

Да и Гилельс хорошо исполняет.

Вот - вот! На это и нужно сделать основной упор при выборе лучшего итогового варианта. Сначала измеряем для оценки правильности работы устройства, а затем уже слушаем, оцениваем, корректируем, в зависимости от результата субъективного теста. В принципе это и есть нормальный полноценный процесс построения гармоничной музыкальной системы.



1 час назад, Russ3000 сказал:

При более пристальном наблюдении осцилограмм можно заметить, что они абсолютно не одинаковые и добавление трансформатора в тракт делает импульсы из прямоугольных в подобие синусоиды с арочной крышей, нужно будет еще попытать ММ головку и просто усилитель без коррекции.

Зачастую бывает такое, что технически менее совершенные устройства с худшими объективными параметрами звучат лучше!

  • Like (+1) 1
