Схема отлаживалась месяца четыре. Как и писал в начале статьи ранее были неудачные заходы на тему с импульсными блоками питания. Были перепробованы почти все способы борьбы с импульсными помехами. Классические способы НЕ РАБОТАЮТ, Если поставить ламповый дроссель на 2-10 Гн - то он режет все помехи, а также СЧ и ВЧ. Если поставить конденсаторов по анодному питанию - просто, через резистор, или через дроссель идёт сбой стабилизации величины анодного напряжения - и идёт "бух" в колонки - в зависимости от набора емкостей от одного раза в 5 секунд до импульсной генерации с разной частотой. Работают только дроссели от импульсных блоков питания (во ведь странно то как). Вч помехи по накальному напряжению ПО анодному напряжению ВЧ помехи лезут в выходной сигнал на Акустику. Помехи -игольчатые выбросы до 0,1 вольта!! Единственный работающий способ, (который нашёл в ламповых микрофонах) - это отрезать область с игольчатыми выбросами.... В случае с анодным напряжением на 300 вольт это 5-10 вольт. При помощи схемы линейного стабилизатора на транзисторе... Или как их называют схемы электронного дросселя. Желтый дроссель - это дроссель от компьютерного блока питания на 0,056Гн - это какая то стандартная величина -у меня три таких дросселя есть все на разный вид, но имеют одну индуктивность. Другие дросселя - это кольца с витками - синфазные дросселя. НА ламповых микрофонах там борьба идёт с выпрямлением накала - там пульсации должны быть ниже чувствительности осциллографа - иначе фон пролезет в полезный сигнал. Тут же просто обошёлся синфазным дросселем с проводом сечением 1,5 мм. Тонкий провод греется. Провод 1,5 мм сожрал 0,2 вольта накального напряжения и дроссель греется до 50 градусов. Дроссель - входной на сетевое напряжение от импульсных блоков питания. В Итоге по выходу получил такой вид - и то это скорее кабель осциллографа цепляет помехи с эфира. Звук ОЧЕНЬ чистый и детальный в итоге получил. Но провозился очень долго. И конденсаторы пришлось тестировать по новому - с импульсным БП анодные конденсаторы - рейтинг по качеству поменялся. -
.thumb.jpg.32baf900faf41b0728b9c68dae00a77c.jpg)
И так и не так. Вполне люди с помощью той самой звуковой карты, подключенной к тому самому ПК, оба с импульсными источниками, измеряют, а самое главное - выводят, звук на внеший усилитель с целью прослушивания. Прмененные автором питатели конечно очень не очень. Но как-то сложилось, что новый трансформатор на 100 ватт стоит 10 круб. Что многих от самоделия таки отталкивает. -
Что-то редактор поскипал набранное - значит не надо было. В иллюстрацию, измеренные шумы одного из корректоров и пластинки. Источник: https://www.diyaudio.com/community/threads/fully-balanced-mc-phono-preamplifier-thoughts.414816/post-8036100
-
Да и здесь вроде как есть много действующих... При малой мощности всё просто. R=U/I, где I - ток на момент коммутайции, U - допустимое перенапряжение. Далее подбирается С до необходимой добротности, например до апериодического переходного процесса. Большое перенапряжение - уменьшаем R, длительный звон - увеличиваем С. При высокой частоте мощность может получиться большая. Современные диоды (например из карбиде кремния) практически не имеют того самого заряда, который надо "рассасывать" и резкого восстановления, каковое и возбуждает контур из паразитных параметров трансформатора. Хотя преобразователи с дросселем в первичке и комммутацией в нoле напряжения (ZVS) всегда имеют тот самый звон, даже при диодах Шоттки. Последние имеют значительную емкость, что, при специально большЕй индуктивности рассеяния, приводит к тому, что приводит. Есть топологии с синусоидальным током через диод, что приводит к отсутствию как коммутационных потерь, так и нежелательных помех. Можно ставить маленькие дроссели из материала с ППГ на выводы диодов. Например: https://mstator.ru/products/cores/msb А если захочется разобраться, придется читать книги, хотите наши, хотите ненаши, хотите непечатные. P.S. Если предлагается "несъедобное", а-ля рецепт из "готовим дома", то это следует так и называть...
-
Не берусь судить действия Н. Сухова , но на мой взгляд - он занимается продажей параметров . Отсюда и эти пляски с "охлажденкой" , и все эти его длинные кино на ютубе ( для новых потенциальных покупателей ) .....Наверное - его новый корректор вполне хорош , НО - Параметры любого , самого малошумящего корректора - не дадут никакого сногсшибательного результата при работе на пластинке . Поверхностный шум пластинки - убьёт все эти старания разработчика корректора . И инженеру Сухову об этом хорошо известно - он не одну собаку съел на теме о шумах предусилителей и носителей звука . Встраивание корректора в корпус вертушки ( как предлагает Сухов ) - на самом деле идея так себе . Это подойдёт для тех - у кого только один корректор и один картридж . Например - у меня есть десяток разных корректоров . И я время от времени - люблю менять их ( как и картриджи в тонарме ) . И с этим уже ничего не поделать . И количество разных картриджей - прибавляется , и корректоры тоже .... Ну , и зачем мне ( при таких моих привычках ) курочить хорошую японскую вертушку , встраивая туда плату Сухова , чтобы потом пользоваться только одним корректором Сухова ? ...Универсальность пользования техникой - тогда будет потеряна полностью ...Но об этом товарищ Сухов как-то скромно умалчивает . -
Ну так и Ридико уже не тот. Раньше эдак лет 20 назад радовал всех практическими сборками ВВ, а сейчас - нет. -
Приветствую. Импульсники шумят сильно во вне. Простой пример. Включите рядом аналоговое радио, и в половине случаев, станции будут глушится шумом импульсника. О том что при этом происходит в SE усилителе, стоит только догадываться. Для меня, импульсник приемлим только в PP схеме, и то с оговорками. Нет ни чего лучше доброго "железного транса" и "железного фильтра" . Хоть сколько копытом бей, но из импульсника не получится "Аленький Цветочек". PS: Посмотрел схему. Зря в катод драйвера резистор пожалели. Оригинальность хороша в меру -
Согласен - все познается в сравнении. Одним четные гармоники нравятся другим мерцание накала ламп, третьим нечетные гармоники D усилителей у одних глубокие оос звучат, а другим подавай их полное отсутствие, а пятым ионные шумы электролитов мешают
-
Bang & Olufsen Beocord 1200. Весьма странное изделие,на мой взгляд. -
Какие именно кенотроны могут дать 2,5+А, Михаил? Ртутные газотроны типа 575А и аналоги я знаю, а вот кенотроны.... Сомневаюсь, что "низковольтники" будут выпрямлять в своих БП чем-то вакуумным. Думаю, что это размышления на уровне голой теории. Так что в 90% случаев они пользуются камнями со всеми вытекающими. В лучшем случае это селен, но это уже экзотика даже среди отъявленных. -

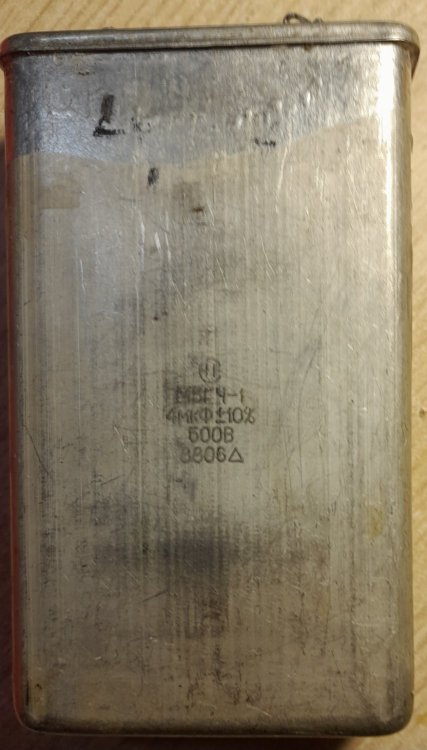

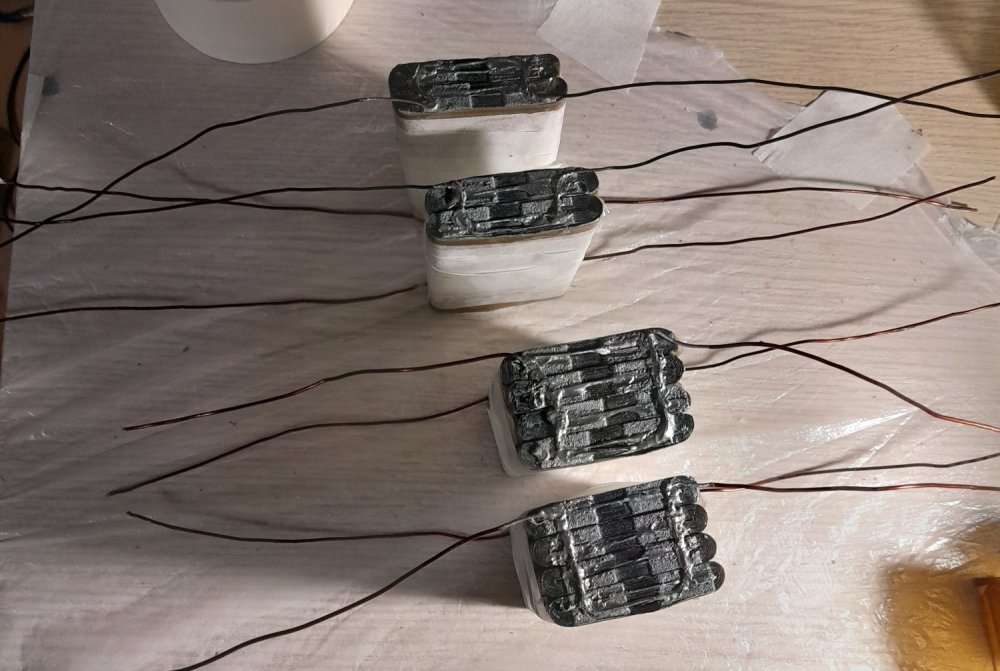

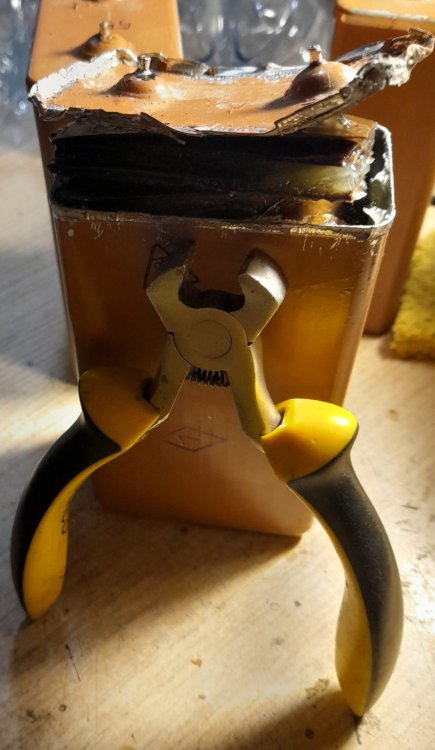

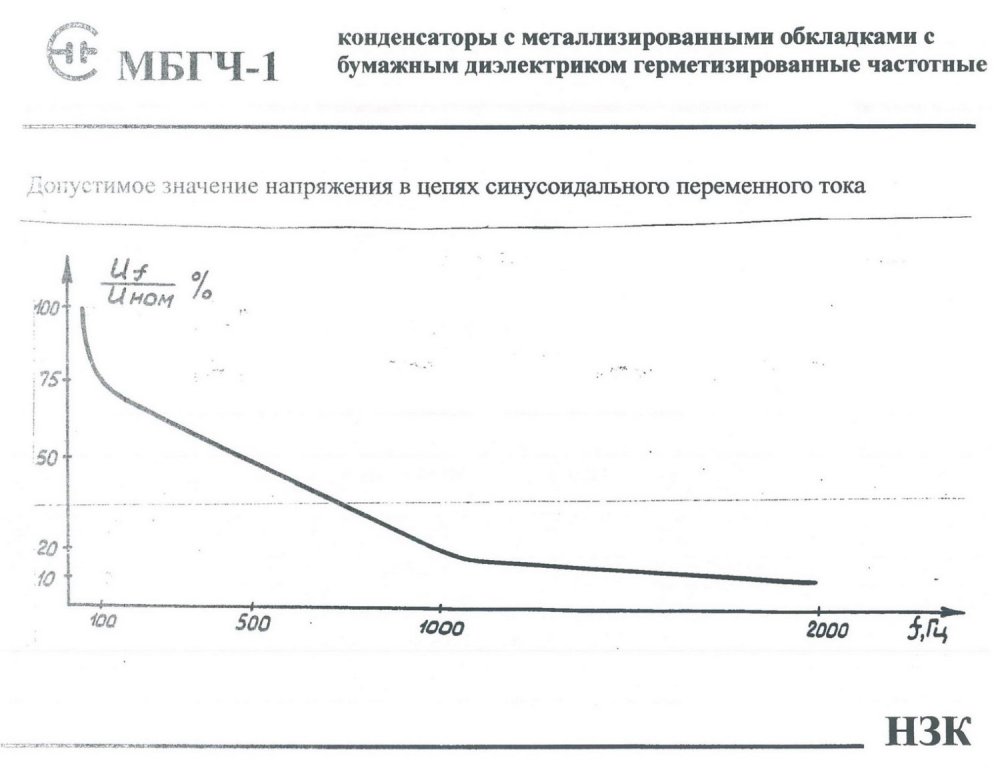

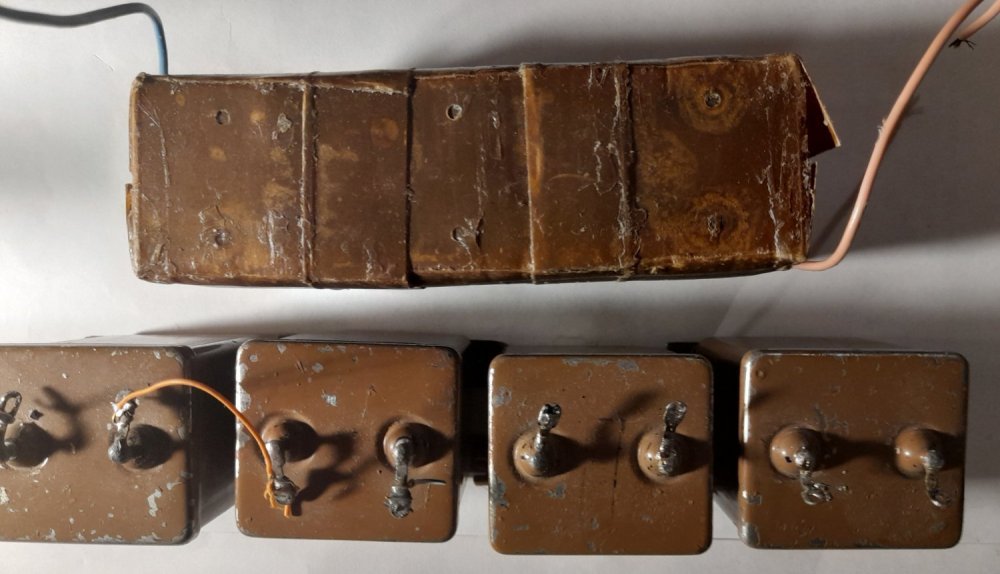

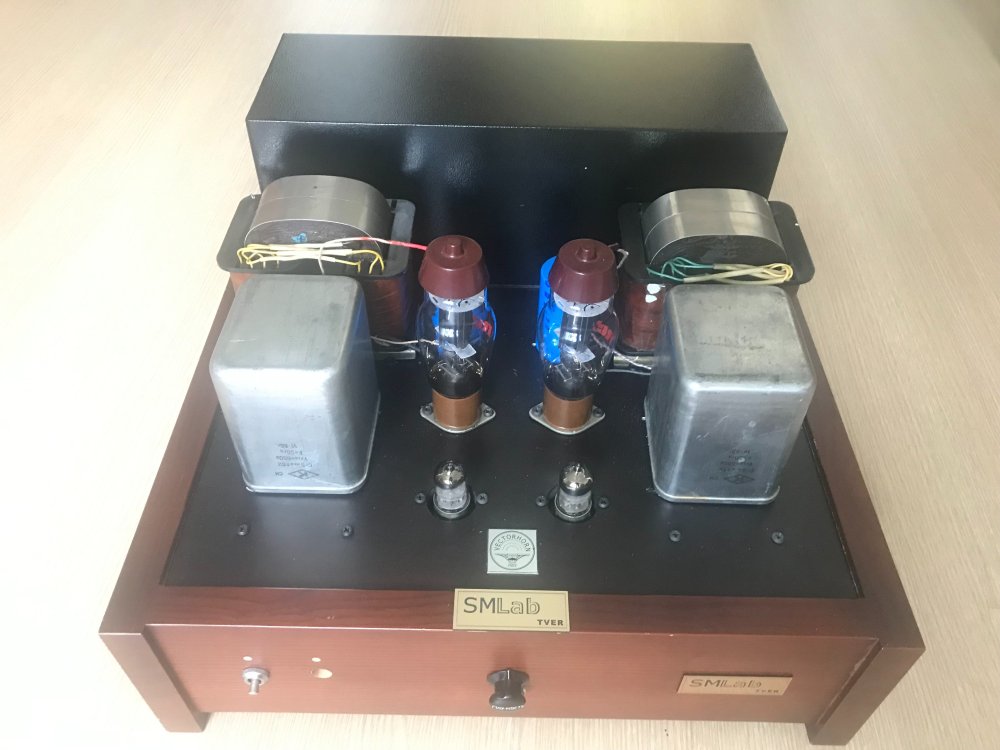

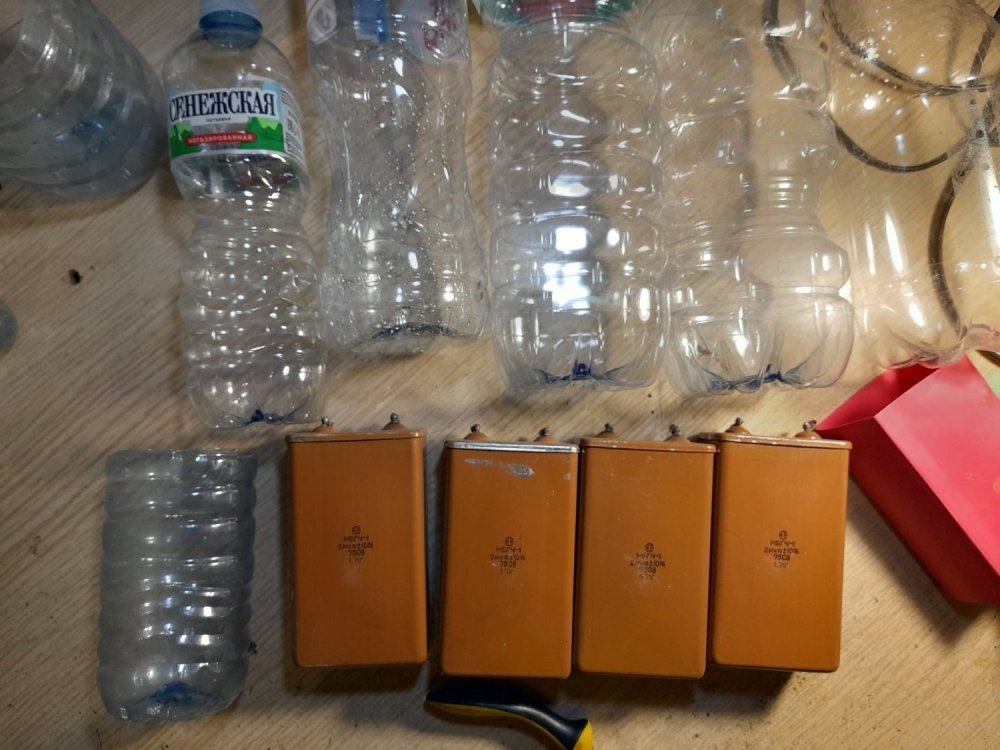

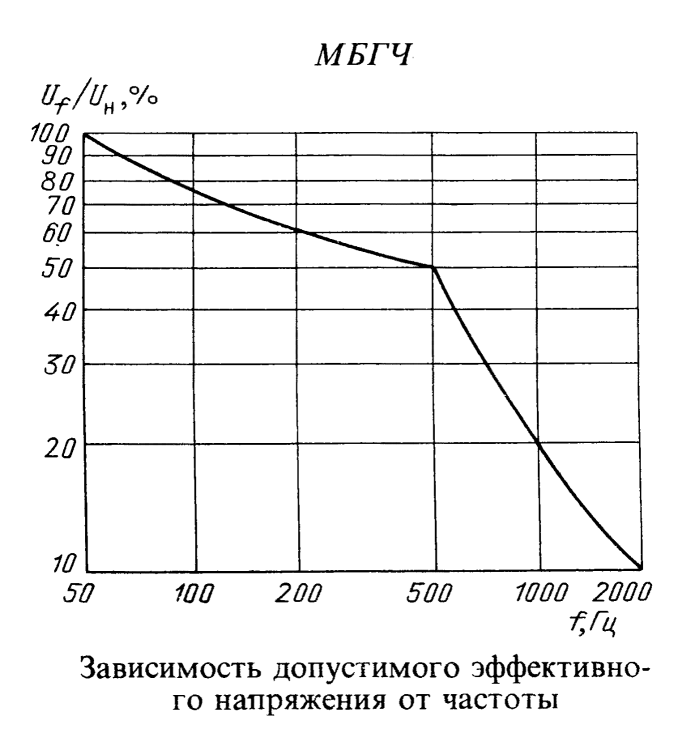

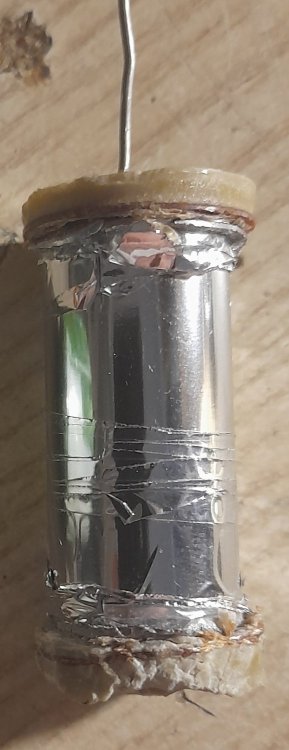

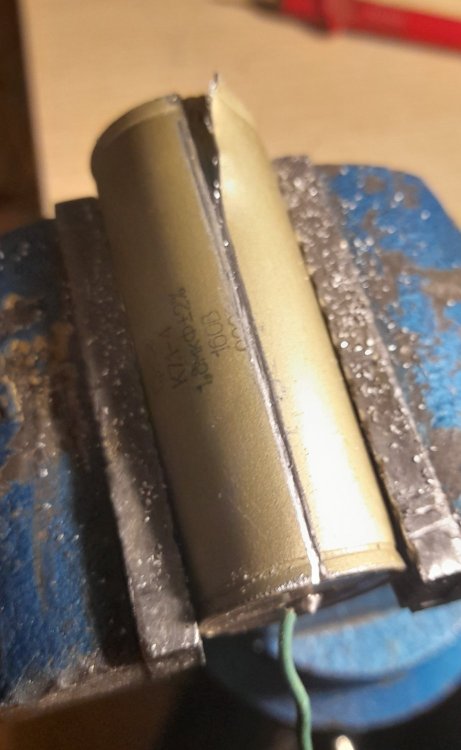

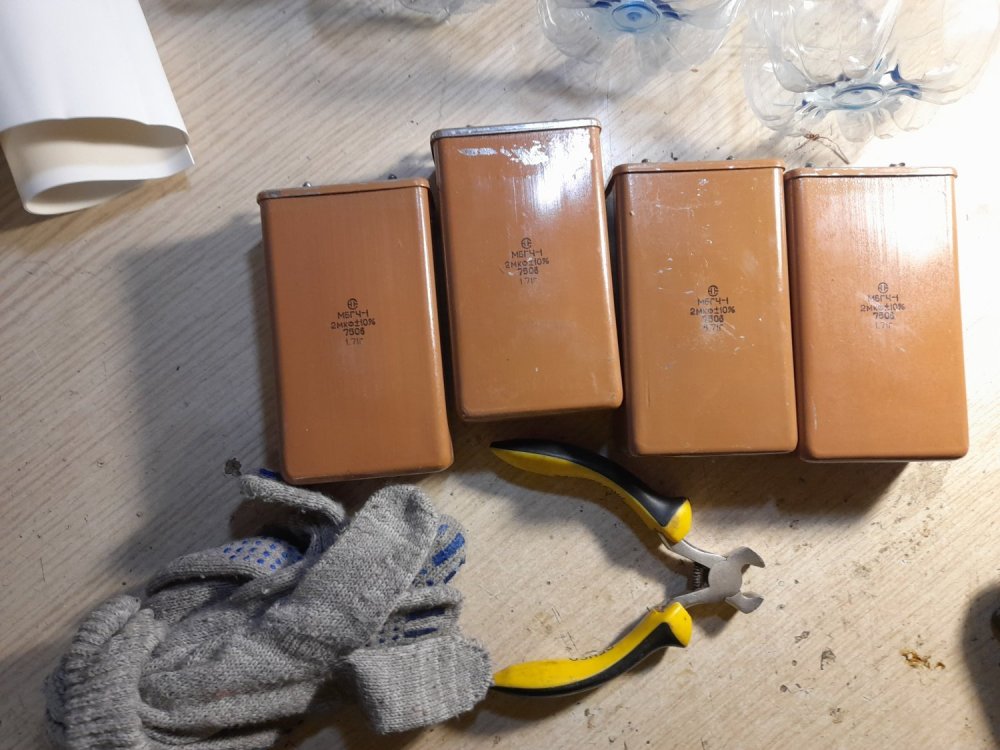

По мне , высоковольтное подмагничивание позволяет брать напряжение непосредственно из сети или с нужным автотрансформированием , причём чем меньше потерь -на активных резисторах или дросселях , тем лучше . Лучший результат по всем критериям , это кенотрон анодом в фазу 230в (или с отвода автотрансформатора) , фильтрация жидконаполненным бумагомасл. конденсатором ( не менее 50 мкф) и высококачественным проводом на катушки подмагничивания. Низковольтные БП позволяют использовать кенотроны на большие токи , работают они реально феерически , китайцы уже их делают https://www.onlyvinyl.ru/catalog/power-supply/11682093, но найти оригинальные сами кенотроны , думаю маловероятно. Качество этой китайской БП-поделки известного уровня .., фон реальный такой , что не один уже пользователь обращался с просьбой решить засаду . Понятно , стоят современные электролиты ( и даже ""индастриал"" назначения) , где банально недобрали ещё и ёмкости , но по любому ставился дроссель на 0,2...0,3 гн , шунтирование бумагомаслянными конденсаторами, замена всей проводки , мощных низкоомных потенциометров ( китайские тривиально выгорают ) , силового кабеля ..., игра в ""!китайщину"" подорожала .., но уровень их ""дерибас"" остался прежний. -
Всем Добрый День! Долгое время у меня не получались усилители с импульсными блоками питания. Хотя сейчас можно купить специализированные импульсные блоки питания для ламповых усилителей. У меня завершился долгий проект однотактного усилителя SE 6ж4п+6п43п-E в ультралинейном режиме и с импульсным блоком питания. По результатам было подготовлено 4 статьи на Дзене. Очень простой ламповый усилитель с импульсным блоком питания и с превосходным звуком. Сравниваем звучание лампового усилителя с импульсным и с трансформаторным блоком питания. Внутреннее устройство ламп 6ж4п,6п14п,6п15п,6п18п, и 6п1п, 6п6с и 6ф1с - смотрим и выбираем для усилителя Ламповый усилитель 6ж4п+6п43п-Е с ИБП и с высоким качеством звука Если кратко - то схему лампового усилителя с импульсным блоком нужно строить немного по другому, чем с классическим линейным блоком питания. Итоговая схема Импульсный блок питания покупной - LS160W-2T - 160 ватт двух трансформаторный - трансформатор на накал 6,3 вольта, 3А и трансформатор на анодное напряжение 300вольт/280вольт - 300мА . Задержка на включения анодного напряжения 30 секунд. При нагрузке близкой к паспортной греется довольно сильно - с радиатором снизу до 70 градусов нагревается минут за 10 потом стоит на этой температуре. Тихо гудит. В проекте использованы выходные трансформаторы от "Золотой середины", которые у меня простояли на основном усилителе более 10 лет. Которые я заменил на самонамотанные. Как они играют я знал досконально до этого. Мне в них не хватало баса. А весь прикол выявился на макете - если трансформаторы сдвинуть ближе друг другу чем на 10 см НЧ ниже 60Гц сильно падают. А если раздвинуть то появляются....... А у меня на прежнем усилителе они стояли близко к друг другу. И работали в триодном подключении, а тут я их подключил в ультралинейном подключении. Вернее на макете был переключатель триодный/ультралинейный режим - и в корпус поставил только ультралинейный режим. С ним получался звук сильно лучше. К схеме пришёл не сразу - долго отлаживал на макете и сравнивал с трансформаторным блоком питания. Сравнение с трансформаторным блоком питания По драйверу на 6ж4п. 6ж4п/6au6 - у меня любимая лампа для драйвера. Но ранее я использовал только импортные лампы, так как звук советских ламп был не важный на режимах для импортных лампах. Но долгое время занимался пайкой ламповых микрофонов и отладил НИЗКОВОЛЬТНЫЕ РЕЖИМЫ для 6ж4п производства СССР. И на этих режимах 6ж4п СИЛЬНО превосходит по звуку импортные аналоги. А импортные аналоги на низковльтных режимах просто не работают. На лампе 6ж4п/6AU6 собирается культовыq японский микрофон SONY c-800G, который стоит немеряно денег........ Выбрана рабочая точка с катодом на землю и напряжением на аноде 50-55 вольт. Также при отделении драйверного каскада сопротивление по анодному питания с конденсатором - резко ухудшалась динамика. Ультралинейны режим, к сожалению НЕ соответствует ВАХ ни в триодном, ни в пентодном режиме. Так как импульсный блок питания имеет только одно высокое напряжение, то только автоматическое смещение для выходного каскада. Долго подбирал номинал и ТИП сопротивления. Лучше всего углеродное сопротивление, как и в аноде первого каскада. Проволочные, несколько типов очень недешёвых импортных сопротивлений сильно портили звук - звук становился "вязким и тягучим". Межкаскадники- перепробовал всё что было в заначке Анодные конденсаторы -тоже всего перебрал - Кендейлы лучше всех оказались. ROE- по габаритам не влазили. Филипсы и РИФА - номиналы маленькие - а так вполне себя хорошо показала. Дженсен провалил всё - и по качеству и по габаритам. Играет с ШП акустикой с рупорными супертивттерами Далее будет про макет с 6п41с
-
By Сергей Ал. · Posted
По снабберам есть тема на Вегалабе -
-
Дорожку на верхней стороне платы от С9 к коллектору VT9 я дорисовал когда ещё делал его в первый раз. Первый у меня тоже работал, маленький фон был, видно что то было неправильно с подключением "земли" входных проводов.
-
-
