Простые непростые вопросы.

BAA

By BAA
in Help for beginners

 Share

Recommended Posts

Xрюн222 Mentor

Xрюн222

Posted
Posted

Так на стержневом нельзя на каждую ногу свою полуобмотку, а как можно - глядим  у Олега в фоно на 4 лампах, ну или поровну перемежать четвертинами полуобмотки.

  • Like (+1) 3
  • Replies 216
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Stan Marsh
Stan Marsh

Смешно.    Представляется, вы недостаточно компетенты для того, чтоб судить о чужих компетенциях.

Stan Marsh
Stan Marsh

В пальчиковых, например? Во-первых, это красиво. Ходят слухи, что заземление оного влияет на паразитные ёмкости. Я, например, иногда завожу туда ту самую землю, и это служит локальной звездой.

BAA
BAA

Sound_System_Interconnection.pdf

Posted Images

BAA Master

BAA

Posted
  • Author
Posted

А вот еще.
Всё ближе к реализации корректора, на лампах. Все трансы в наличии.
Вопрос:
при емкостной связи выходного каскада с последующим усилителем, что получается на входе последующего усилителя. Или попроще: как (черезо что) перезаряжается тот самый конденсатор С8, величиной в 4,7 мкф на выходе. Чисто для примера изделие от СЮТ. Или таки пара сотен вольт на выходе обеспечена, с полярностью, зависящей от включения/выключения.

On 11/20/2024 at 6:16 PM, СЮТ said:

РИАА 6Ж3.JPG



Xрюн222 Mentor

Xрюн222

Posted
Posted

Кстати, вопрос хороший! Воочию видел эффект сверхдлинного хода СЧ(!) динамиков, от легедарного усилителя Cello... У  него, вроде бы, на входе стоят по паре-тройке защитных диодов...

alss Proficient

alss

Posted
Posted

За/Перезаряжается долго (R11R9V2R8R10), поэтому очень плавный подъем анодного, но лучше (несложная) автоматика с контактами реле, размыкающими выход через 30-45 с после включения и мгновенно замыкающая при выключении.
А то "пук" получается неслабый...

  • Smile 1
BAA Master

BAA

Posted
  • Author
Posted
10 minutes ago, alss said:

А то "пук" получается неслабый...

"Вот иманна".(С)
Внешняя карта, за деньги, хоть и не большие. Не приведи первым усилитель не отключить.
Спасибо.


Константин Proficient

Константин

Posted
Posted

Здесь вопрос к емкости с8. В граммотно спроектированном ФК должно быть ограничение от инфранизких, дабы не получить плавные движения вуфера от неровной пластинки. Ставим 0,1-0,22мкф, 47к резистор после. Никаких "пуков" не будет.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Надысь как раз емкость подбирали, после ФК, на слух, вслепую - я подпаивал свои секретные варианты, эксперты слушали... Начали с 0,5 мкф... Закончили электролитом (!!!) на 50 мкф... Хотя, теоретически, должно было бы хватить 4..5 мкф... :shock:

Возможно, подбирать следует и С7 также... Или - в основном его.

  • Like (+1) 1
alss Proficient

alss

Posted
Posted
19 минут назад, Константин сказал:

Здесь вопрос к емкости с8.

А если к выходу предварительного усилителя или фонокорректора подключен WAZOO с входным 1,2 кОм, то начинает на горизонте фата моргана гальваническая появляться.
Трансформатор никто не берется делать, имеется в виду из мотальщиков сетевых - боятся "ювелирной" работы и ответственности за звук - уж больно субъективно.

Константин Proficient

Константин

Posted
Posted
36 минут назад, alss сказал:

А если к выходу предварительного усилителя или фонокорректора подключен WAZOO с входным 1,2 кОм, то начинает на горизонте фата моргана гальваническая появляться.
Трансформатор никто не берется делать, имеется в виду из мотальщиков сетевых - боятся "ювелирной" работы и ответственности за звук - уж больно субъективно.

Сложно представить, что здравомыслящий человек станет подключать такую низкоомную нагрузку к вышеупомянутому ФК. 600омной линией здесь и не пахнет.

Константин Proficient

Константин

Posted
Posted
1 час назад, Xрюн222 сказал:

Надысь как раз емкость подбирали, после ФК, на слух, вслепую - я подпаивал свои секретные варианты, эксперты слушали... Начали с 0,5 мкф... Закончили электролитом (!!!) на 50 мкф... Хотя, теоретически, должно было бы хватить 4..5 мкф... :shock:

Возможно, подбирать следует и С7 также... Или - в основном его.

На слух они все разные, и не в емкости здесь дело(и, о ужас, не в тангенсе угла потерь). Думаю, мы недооцениваем резонансный отклик компонентов при 25к анодном резисторе плюс соеденители. В случае, если речь идет о связке с стандартной ЗК, лучше использовать ФК с низкоомным выходом.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Безусловно. В том числе, никто не отменял возможность такого варианта низкоомности (на рисунке тр-р 6:1/22 к: 600 ом, но это непринципиально) :


  • Like (+1) 1
Kroul Community Regular

Kroul

Posted
Posted
В 14.04.2025 в 21:06, Xрюн222 сказал:

Так на стержневом нельзя на каждую ногу свою полуобмотку, а как можно - глядим  у Олега в фоно на 4 лампах, ну или поровну перемежать четвертинами полуобмотки.

Поясните, пожалуйста, почему.

berni33 Apprentice

berni33

Posted
Posted
В 11.04.2025 в 16:07, BAA сказал:

УР тоже имеется, хотя и не 231. Не хочу. Есть вопрос про полимеризацию клея, но надо ли. Спалить можно.

Здравствуйте.

Тоже пропитываю БФ. После намотки и пропитки подключаю обмотку к лабораторному блоку питания и постоянкой прогреваю обмотку. Прогревается равномерно по всей толщине. Только надо постоянно контролировать, чтобы не перегреть.  Вычитал способ гдето на просторах АП.

berni33 Apprentice

berni33

Posted
Posted

Мотаю с разделением щёчками на две части, считаю это более правильным. После намотки вторичек уравниваю напряжение следующим образом: включаю вторички в противофазе и измеряю остаточное напряжение на выходе. В идеале должен быть нуль (по факту остаётся несколько милливольт). И добавляя или отматывая витки в одной из полуобмоток, добиваюсь минимума напряжения.20240630_073241.thumb.jpg.dc74d50b8eda2bbfad279658a75e5416.jpg

  • Like (+1) 1
  • Smile 1
Kroul Community Regular

Kroul

Posted
Posted
В 14.04.2025 в 21:06, Xрюн222 сказал:

Так на стержневом нельзя на каждую ногу свою полуобмотку, а как можно - глядим  у Олега в фоно на 4 лампах, ну или поровну перемежать четвертинами полуобмотки.

Вот эти входные трансформаторы (1:1), от профессиональной аудио аппаратуры, именно так и намотаны. Известно, что такой способ намотки недопустим, например, в стержневых трансформаторах питания нагруженного на двухфазный однотактный выпрямитель, тогда возникают вынужденные потоки намагничивания…


  • Thanks (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted
5 минут назад, Kroul сказал:

Вот эти входные трансформаторы (1:1), от профессиональной аудио аппаратуры, именно так и намотаны.


Вроде бы, в процитированном речь шла о питающем с ДППВ, не о  входном или выходном.

  • Thanks (+1) 1
Kroul Community Regular

Kroul

Posted
Posted
6 минут назад, Xрюн222 сказал:

Вроде бы, в процитированном речь шла о питающем с ДППВ, не о  входном или выходном.

Понял, впредь буду внимательнее))

  • 3 months later...
  • 3 months later...
жек69 Explorer

жек69

Posted
Posted

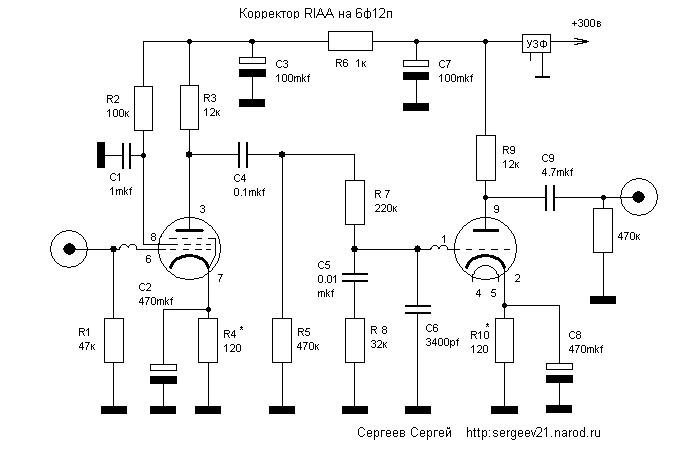

Добрый день. Начал паять корректор на 6Ф12П по схеме Сергеева. Появились следующие вопросы: важен ли порядок подключения входного и антитзвонного резисторов. По схеме питание накалов в схеме последовательное, но при испытании стабилизатора выяснилось, что падение н накалах ламп разное, при этом разница с разными лампами может быть 0,6В (например 6В и 6,6В). Не будет ли гулять например усиление при смене ламп из-за этого? Хотя режимы и не выходят за паспортные может лучше перейти на классический накал?  Будет ли плохо если стабилизатор накального будет импульсный. В архиве схема и часть монтажа одного канала. Посмотрите и поругайте если что то не правильно.

Корр_Сергеев.zip

жек69 Explorer

жек69

Posted
Posted

Входная часть пока не распаяна, поэтому и спрашиваю. Нагрузочный резистор планирую поставить непосредственно на разъем или ламповую панель, а соединительный участок полностью заэкранировать.

Климентий Local

Климентий

Posted
Posted
12 часов назад, Colonel Burrous сказал:

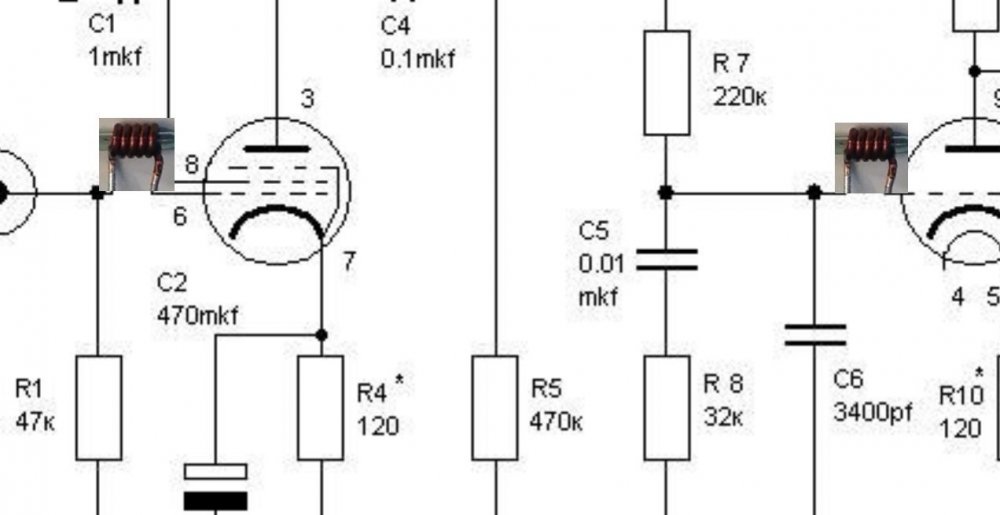

Зачем катушки в сетках? Зачем резисторы в сетках? Есть возбуд? Как организован вход?

6ф12п очень заводная лампа... Поэтому автор и предусмотрел столько антвозбудных элементов...

ТимВал Local

ТимВал

Posted
Posted

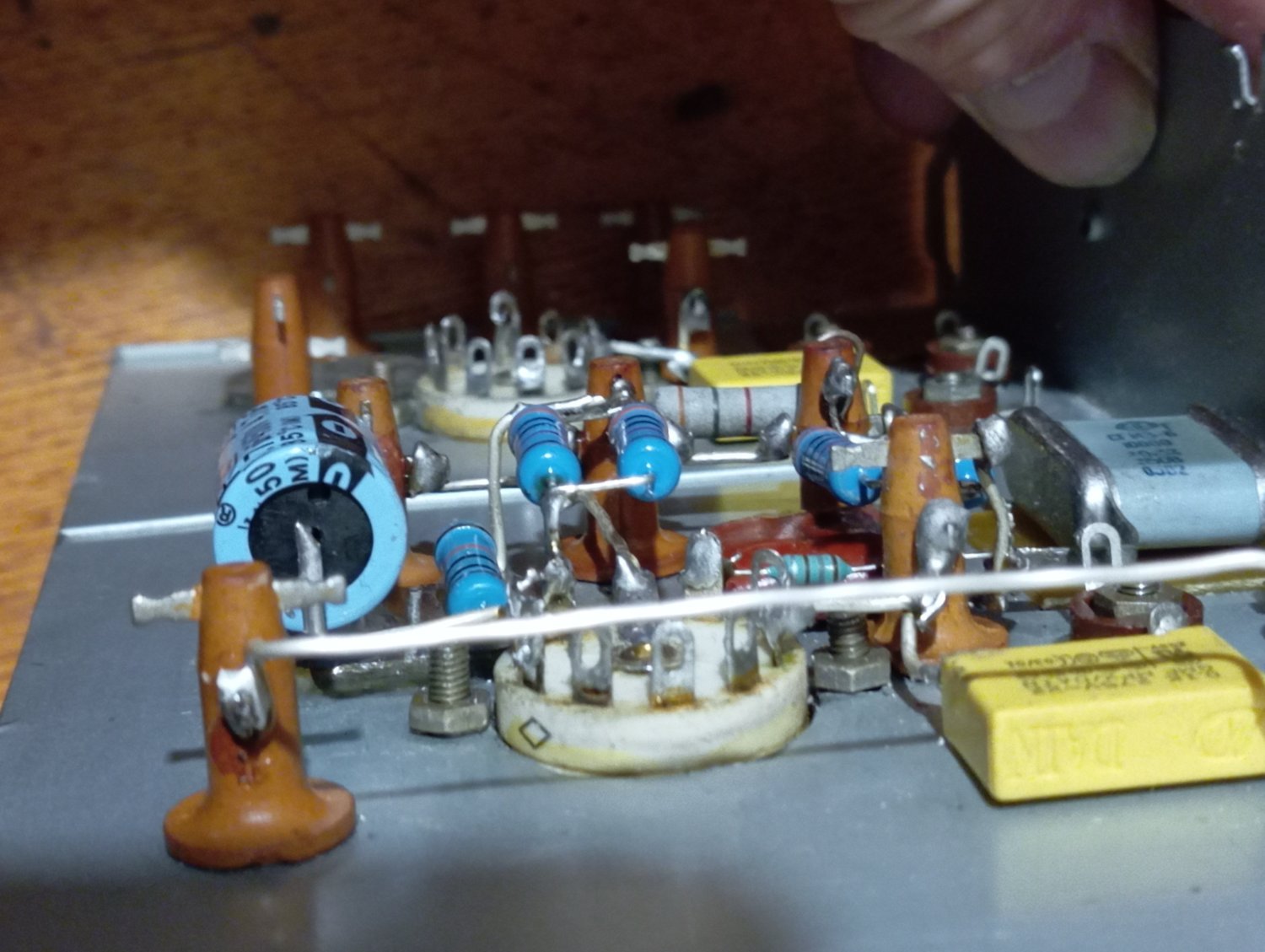

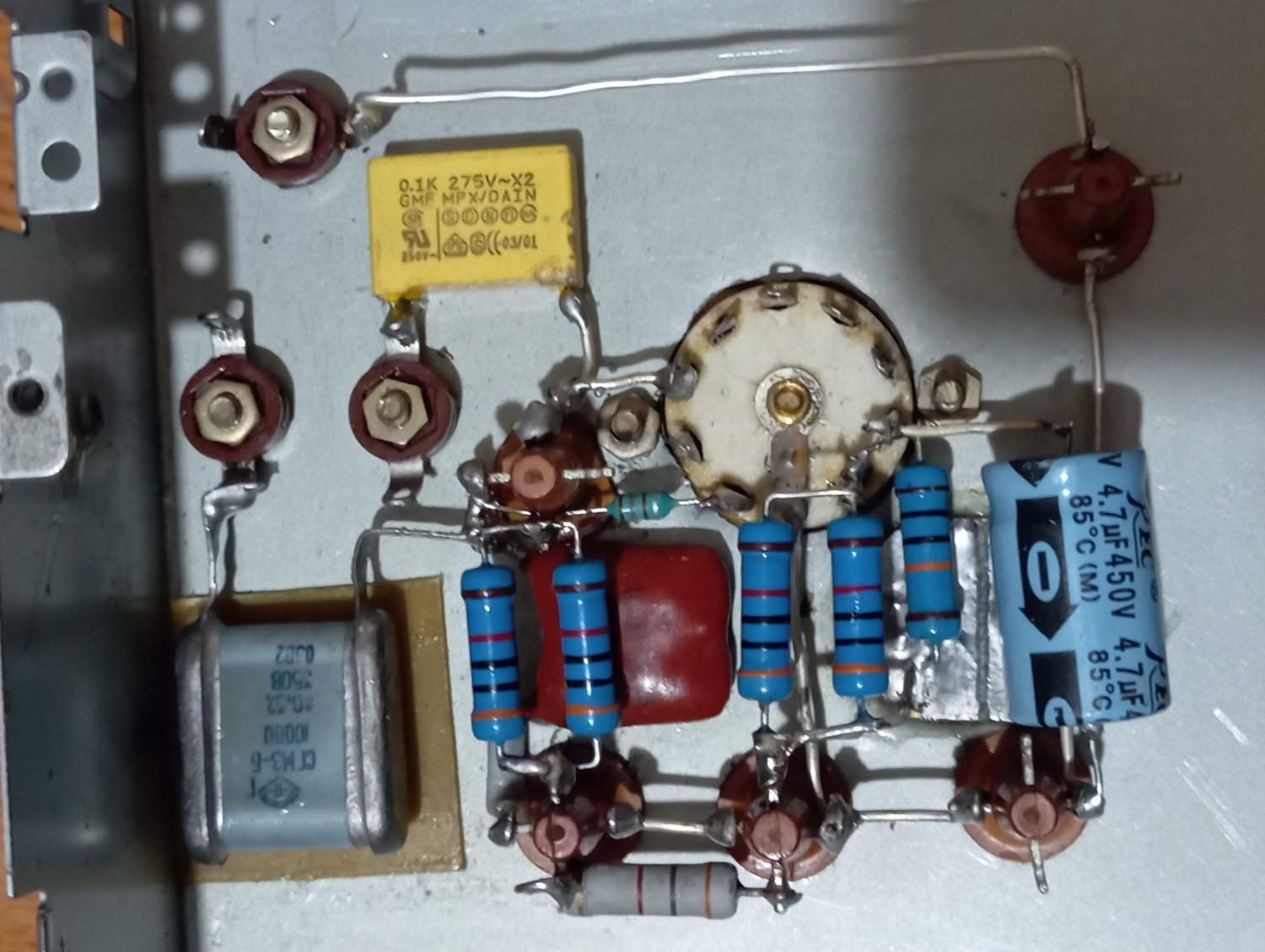

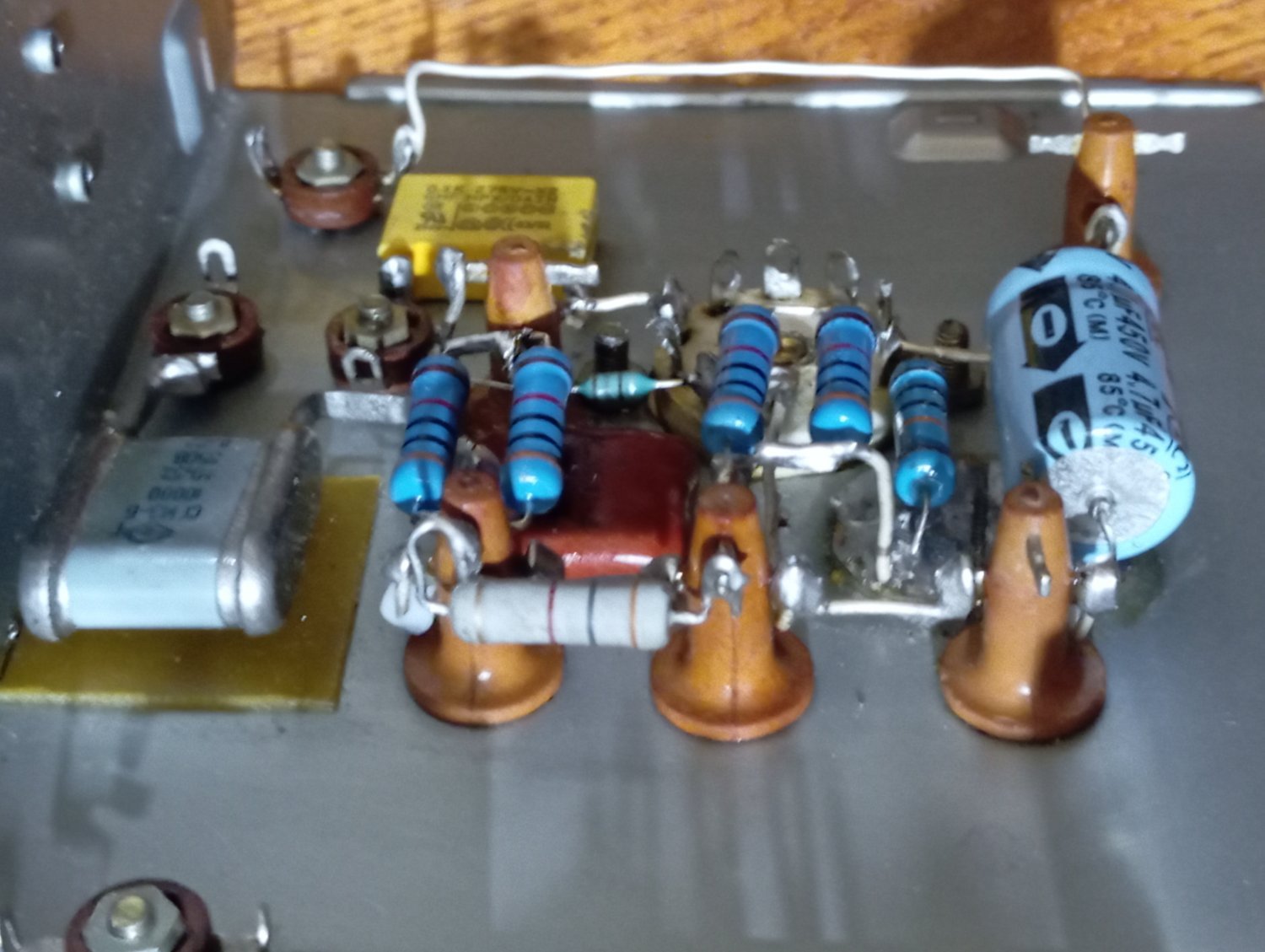

В 23.11.2025 в 16:38, жек69 сказал:

Посмотрите и поругайте если что то не правильно.

У Сергеева? Ну так себе.

Я первым каскадом ставлю триод. Гораздо меньше шум.  Тетрод ставлю псевдотриодом. Схема проще, а усиление и так с избытком.

Дроссели ставлю типа таких:


Более чем достаточно. И добыть можно откуда угодно, везде применяют.



Colonel Burrous Local

Colonel Burrous

Posted
Posted
В 24.11.2025 в 07:45, Климентий сказал:

. Поэтому автор и предусмотрел столько антвозбудных элементов...

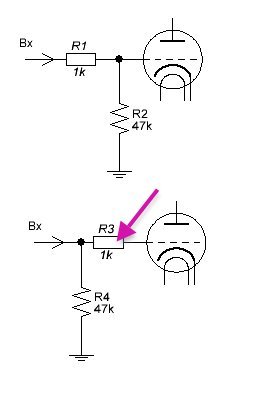

Любой элемент, стоящий на пути звукового сигнала, этот сигнал деформирует. Ставить их нужно только при необходимости, что проверяется при настройке.

  • Hmm... (-1) 1
