18 часов назад, Anatolii сказал:

Это тема , то что хотелось только нужно будет совместить корр . и усил в одном корпусе или поставить вх. Трансф. Спасибо

Так заводилось смещение и первого каскада корректора, через мм обмотку картриджа, результат положительный.

Posted
22 hours ago, sova said:

Да.


Hоминал резистора, включенного между "-G1" и холодным выводом картриджа, не подскажете?
Ничего не забыли?

Posted
3 часа назад, BAA сказал:

Hоминал резистора, включенного между "-G1" и холодным выводом картриджа, не подскажете?
Ничего не забыли?

Порядка 100кОм, возможно конденсатор в той точке.

Posted
Just now, sova said:

Порядка 100кОм

Тогда повторю вопрос: Чего не хватает в схеме?

Posted
Только что, BAA сказал:

Тогда повторю вопрос: Чего не хватает в схеме?

Навскидку не  скажу, только конденсатор фильтрующий может быть

Posted

Наконец-то. А то человек начнет удивляться шуму и особенностям АЧХ при подключении источника сигнала через 100 кОм. Один перец, конденсатор или что другое с малым сопротивлением на переменном токе ставить на пути сигнала придется. Так что работа с нулевым смещением в режиме голодания или специализированная лампа - практически единственное решение.
Хотя "плавающие" фотогенератор или падение на резисторе (при последнем можно приспособить пресловутые 47 кОм) красивее. Теперь попробуем фантазии а-ля "гридлик". 2000 витков 10см средней линии произведут, при 1 мка, 20 мА/м. Может даже и стерпит, пермаллой.

  • Like (+1) 1
  • 4 weeks later...
Posted

Добрый день. Наверное большинство люибителей знакома со схемой ушника SRPP на 6н6п. Кто то делал её с трансформаторным или автотрансформаторы выходом? Если да поделитесь пожалуйста данными и впечатлениями от звука.

Posted

Возник такой вопрос. Когда лампы быстрее изнашиваются, если усилитель находится в покое, сигнала нет, или же когда наполную играет музыка?

Posted

Коллеги, возник вопрос по конденсаторам СМ. Пранирую в БП усилителя. Пара оказалась не очень герметичной), при перевороте подтекло несколько капель масла. Эксплуатироваться будут при напряжении 340В, при заявленных 600В в теплом сухом помещении. Критично ли в данном случае, был ли у кого опыт?

Posted
14 hours ago, Константин said:

Критично ли в данном случае

Самое главное с вызываемыми последствиями - вовремя найти...

  • Like (+1) 1
Posted

Речь про те, вероятно, что использовались в феррорезонансных стабилизаторах. На наших любительских целях негерметичность сказаться не должна.

  • Like (+1) 1
Posted
В 31.01.2026 в 11:54, жек69 сказал:

Добрый день. Наверное большинство люибителей знакома со схемой ушника SRPP на 6н6п. Кто то делал её с трансформаторным или автотрансформаторы выходом? Если да поделитесь пожалуйста данными и впечатлениями от звука.

Делал и с трансформаторным, и с а-трансформаторным, последний больше понравился, вторичку последовательно с первичкой соединял, 1 к аноду 2 на среднюю точку конденсаторов.

  • 2 months later...
Posted

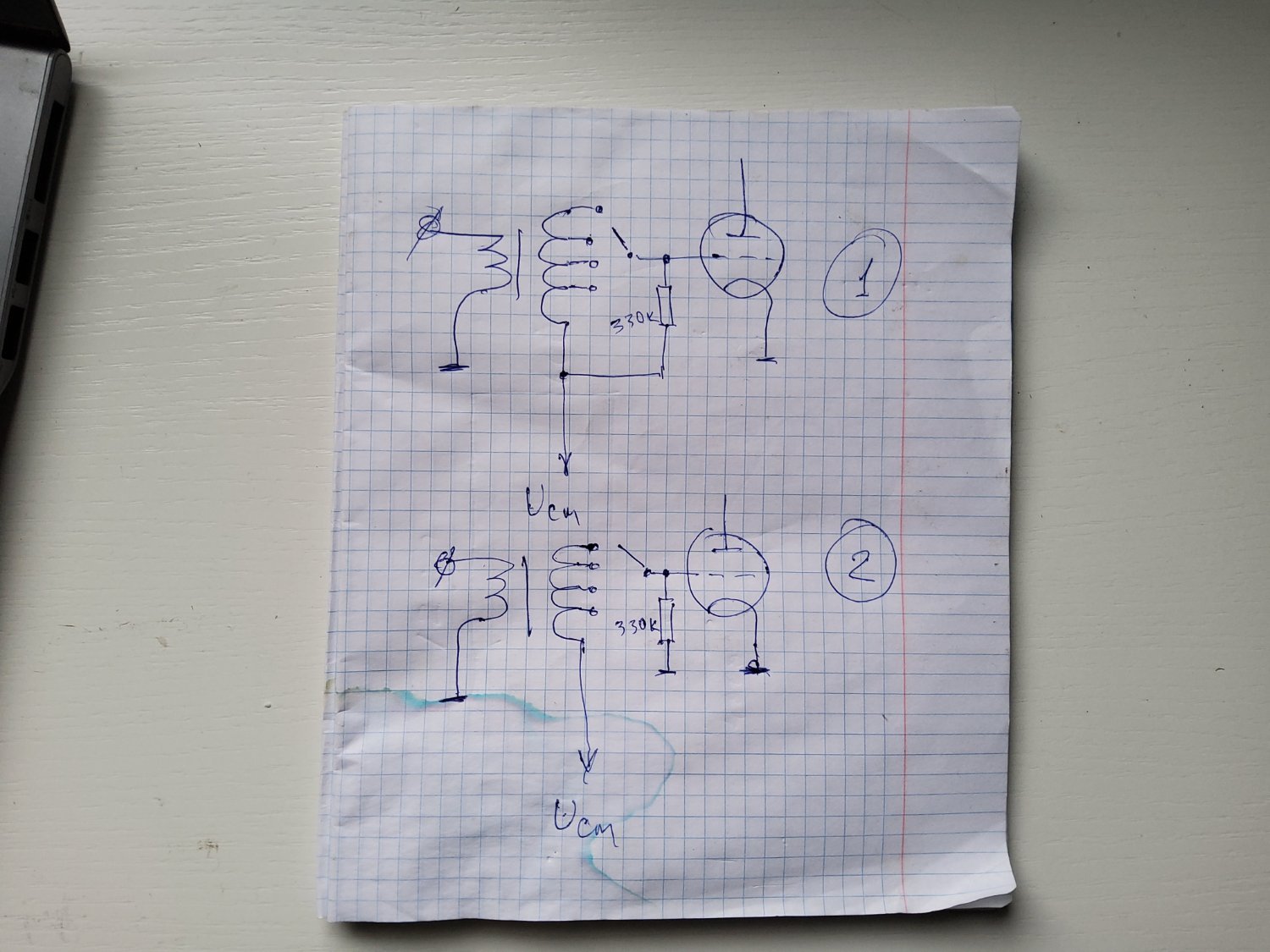

Коллеги, нужна помощь. Два варианта подключения резистора по входу с РГ трансформатором. Переключатель обычный, без перекрытия контакт-контакт. Смещение низкоомное, можно и так и так.


Posted

Всегда пользовался первым вариантом. Зачем Вам постоянный ток через вторичку, даже если он очень мал?

  • Like (+1) 2
  • 1 month later...
Posted

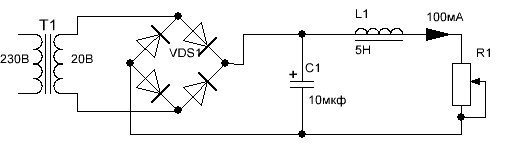

Как подобрать на практике толщину прокладки в дросселе анодного питания? Планирую сделать так, выпрямляем выходное напряжение с трансформатора (необязательно высоковольтного), фильтрующий конденсатор небольшого номинала и через дроссель подаем на резистор, которым можно установить ток дросселя. Контролируем осциллографом размах и форму сигнала при изменении тока. Подбираем минимальную толщину прокладки при которой размах на выводах дросселя максимальный.


Posted

Обычно измеряют пульсации на нагрузке и по минимуму выставляют зазор.

  • 4 weeks later...
Posted

Вопрос по току кенотрона в оппв. К примеру в дппв 6ц4п выдает 72ма, но там аноды работают попеременно. А как вычислить ее выпрямленный ток в оппв? В литературе навскидку не нашел...

Posted
3 часа назад, Константин сказал:

А как вычислить ее выпрямленный ток в оппв?

Максимально допустимый - 300 мА (амплитуда), а средневыпрямленный - так надо знать окружение - напряжение обмотки, ее сопротивление, коэффициент трансформации, индуктивность рассеяния, емкость фильтра...
Загнать данные в psud2 или в микрокап, смоделировать и оценить, не превышаются ли технические данные кенотрона.

Posted
2 минуты назад, alss сказал:

Максимально допустимый - 300 мА (амплитуда), а средневыпрямленный - так надо знать окружение - напряжение обмотки, ее сопротивление, коэффициент трансформации, индуктивность рассеяния, емкость фильтра...
Загнать данные в psud2 или в микрокап, смоделировать и оценить, не превышаются ли технические данные кенотрона.

Задумка-анодное от розетки, соответственно 230В, сопротивление обмотки в тп с учетом линии пару ом, пожалуй, емкость на входе фильтра 20-30 мФ.

Posted
18 часов назад, Константин сказал:

Вопрос по току кенотрона в оппв. К примеру в дппв 6ц4п выдает 72ма, но там аноды работают попеременно. А как вычислить ее выпрямленный ток в оппв? В литературе навскидку не нашел...

Аноды параллельно? Удваивайте даташитные значения по токам (если не учитывать разницу половинок, на которую можно забить).

А токи заряда первой емкости конечно будут бОльшими. Простейший вариант прикинуть - PSUD. Учитывайте также скорость прогрева кенотрона при старте. Это самый сложный для него момент.

  • Like (+1) 2
