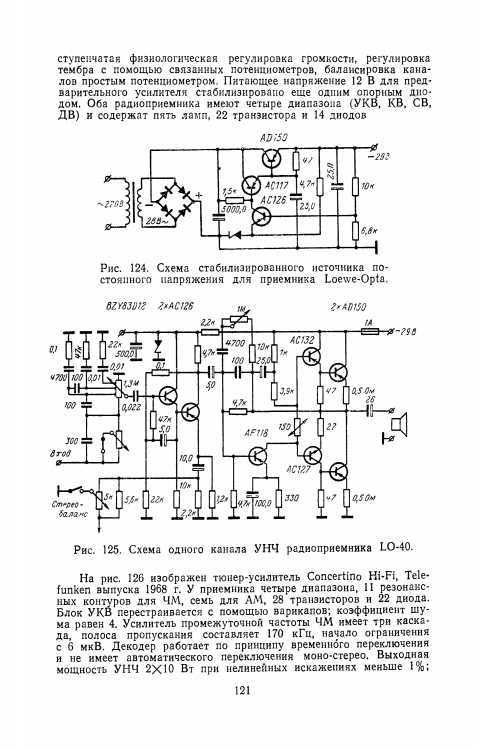

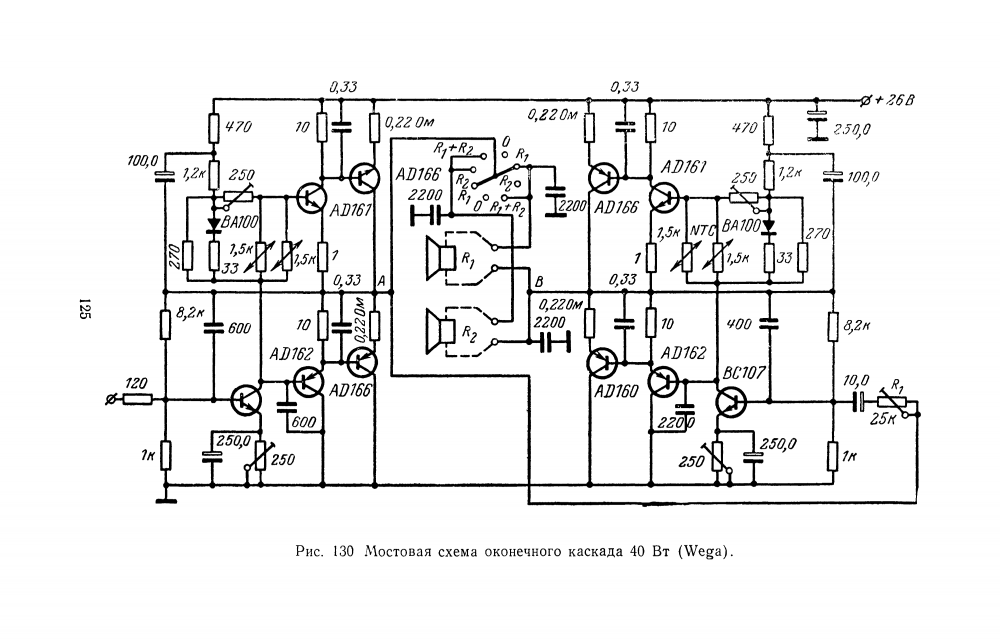

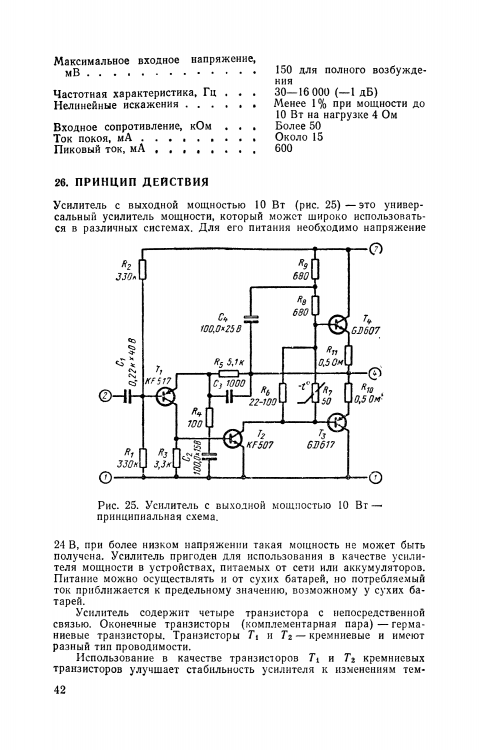

Этот контент, мягко говоря, под спойлер нельзя прятать? Вроде тема про черный холодильник, а не про германий?

Довольно нудно.

Posted
57 минут назад, alealird сказал:

Вроде тема про черный холодильник, а не про германий?

Довольно нудно.

А если ВНИМАТЕЛЬНО прочитать название этой темы , или не судьба ? :smile-03:

  • 2 weeks later...
Posted

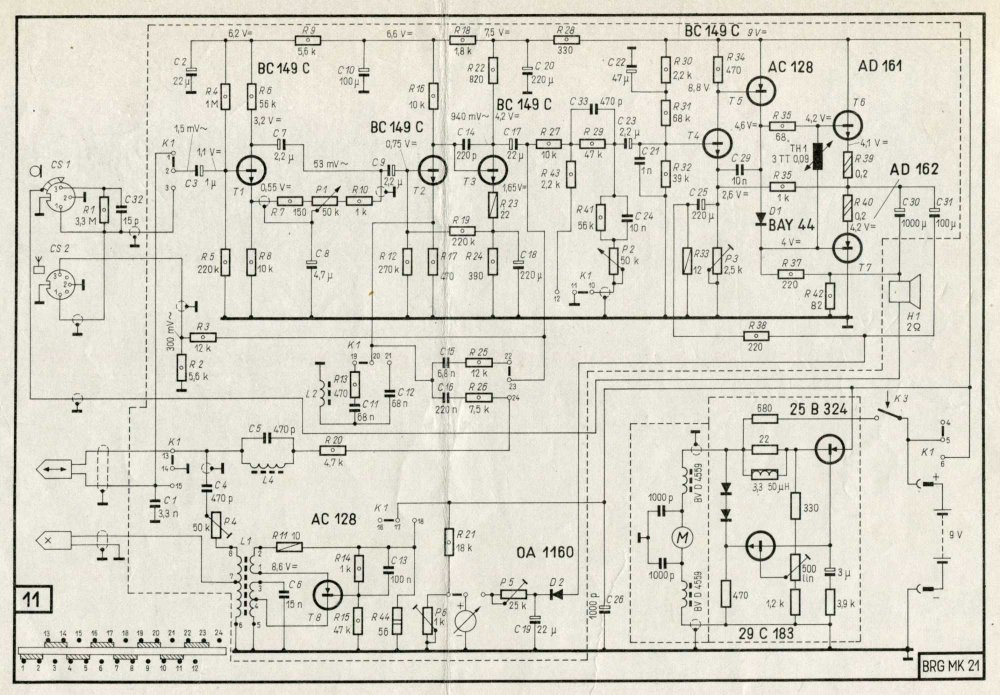

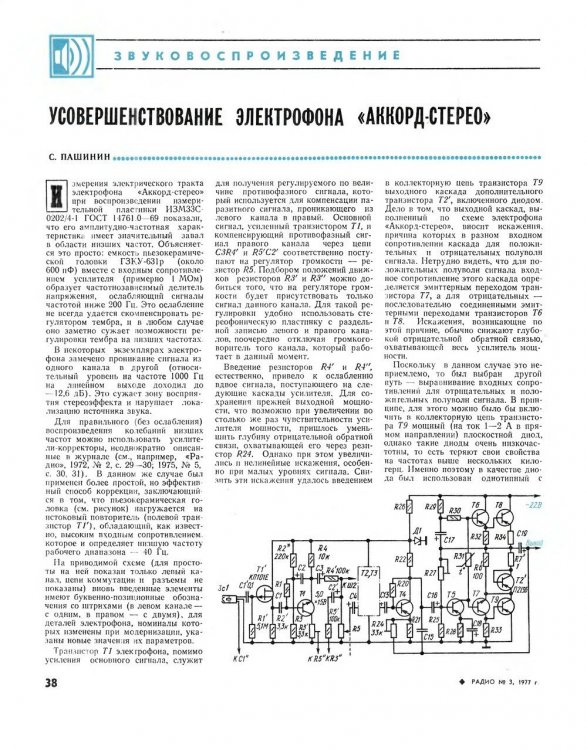

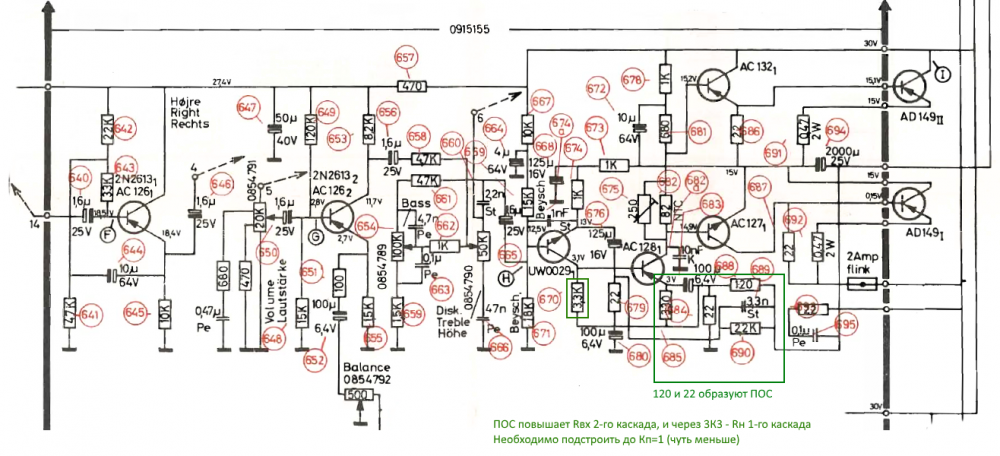

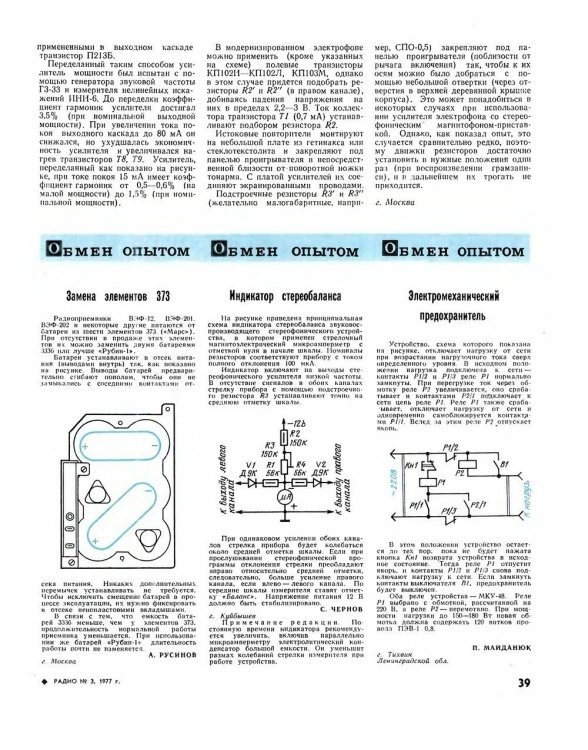

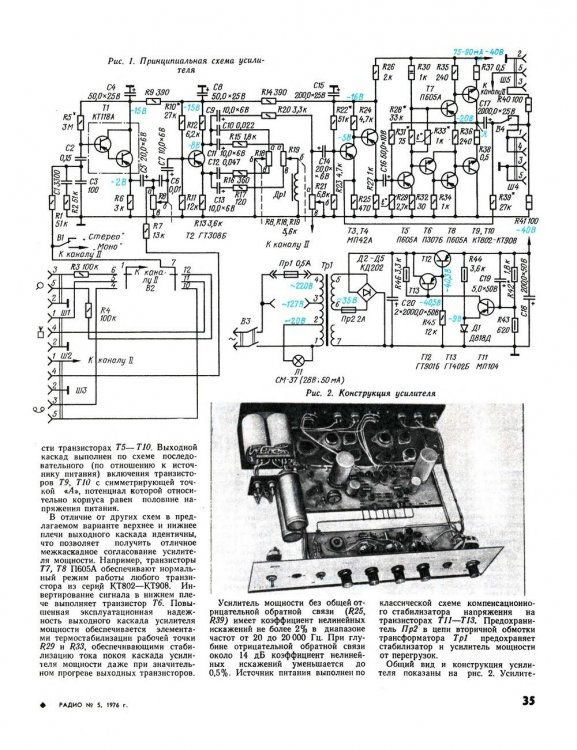

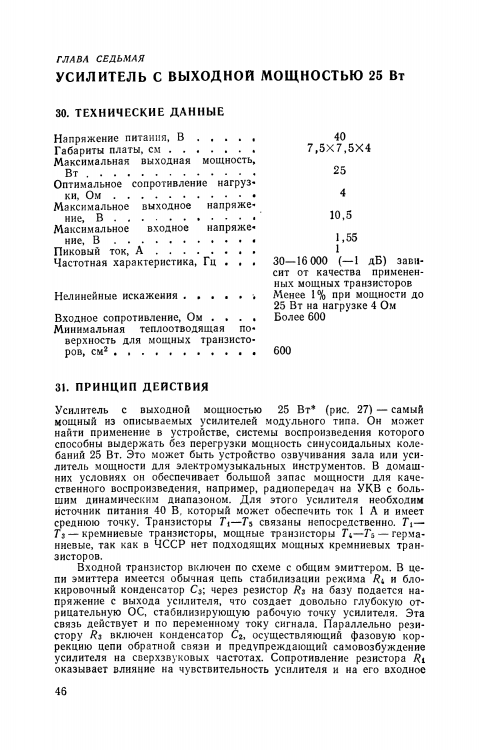

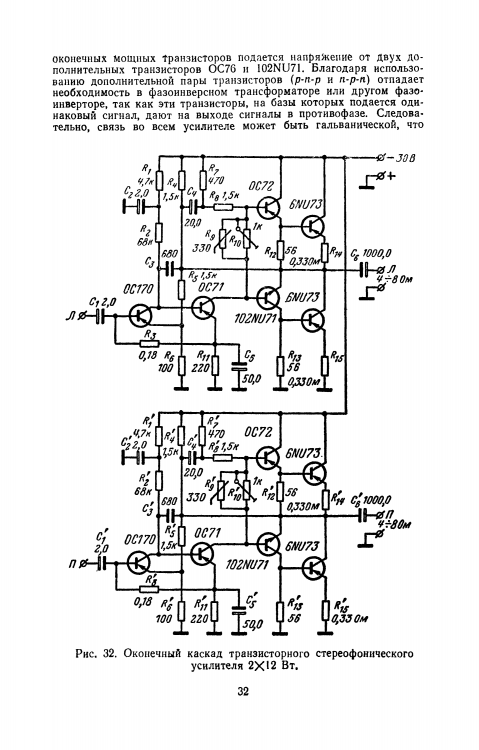

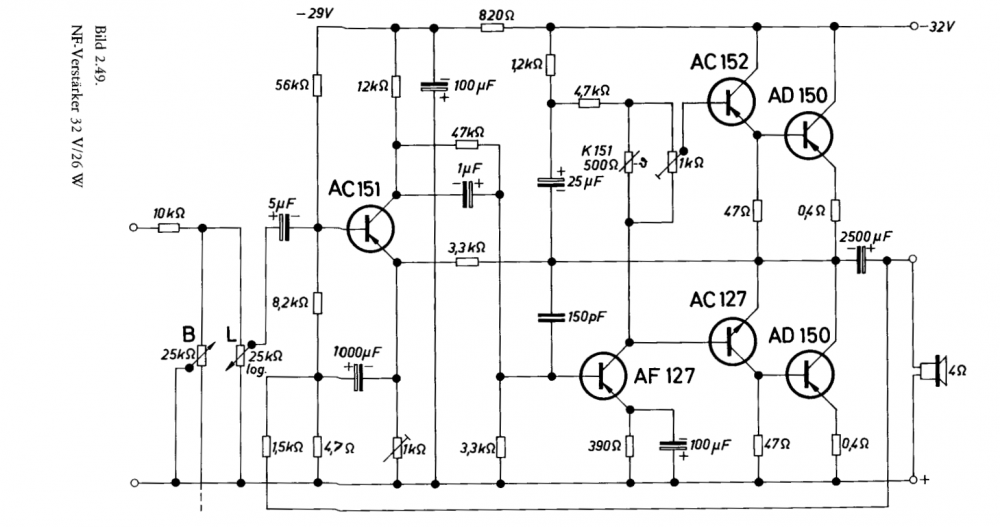

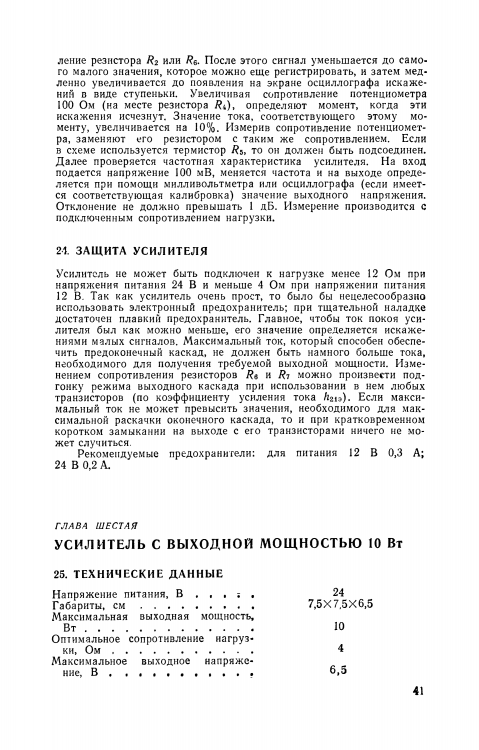

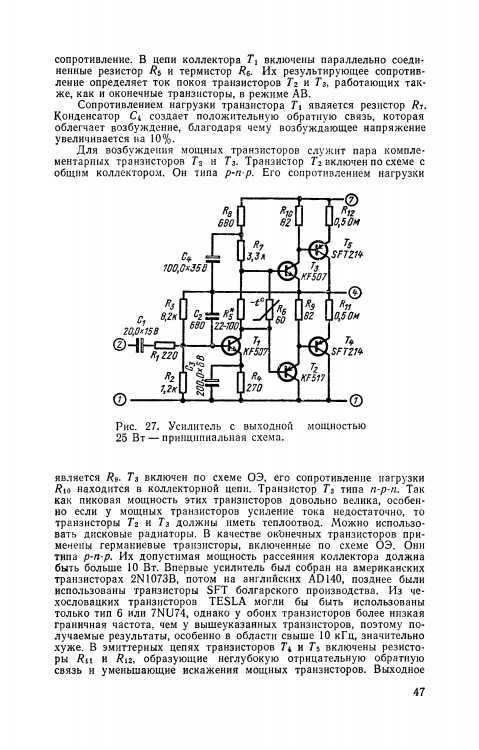

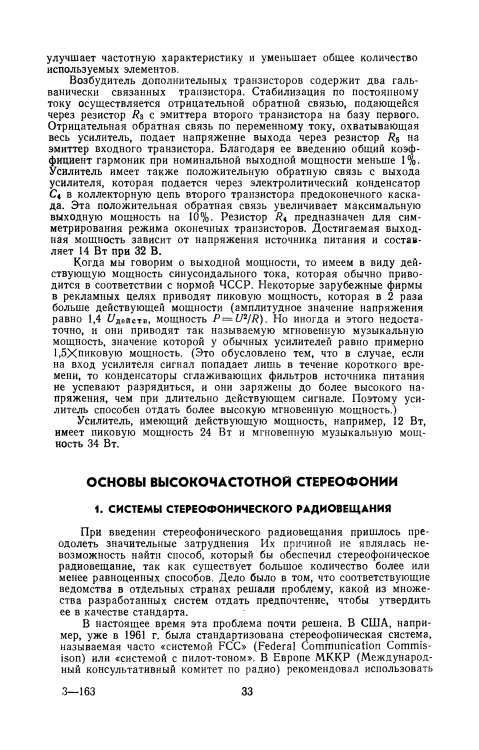

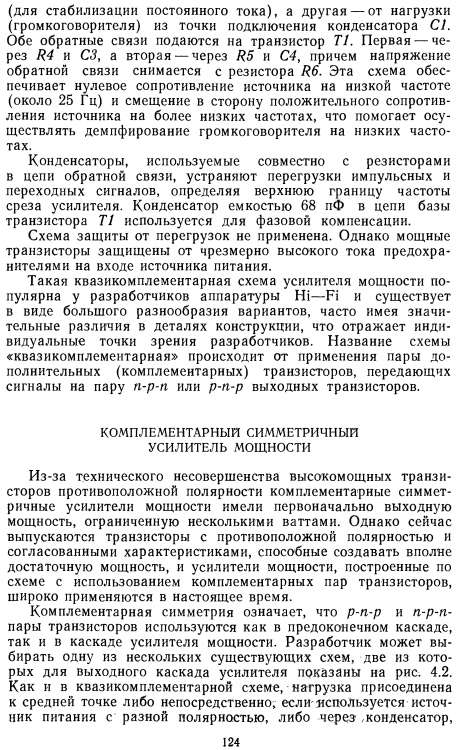

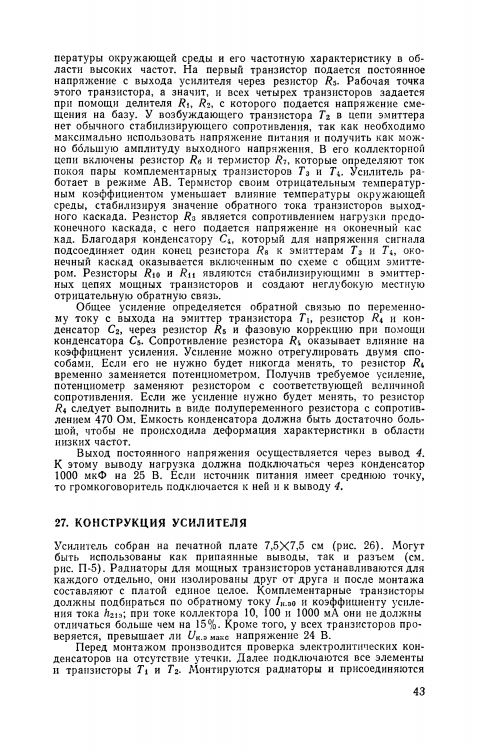

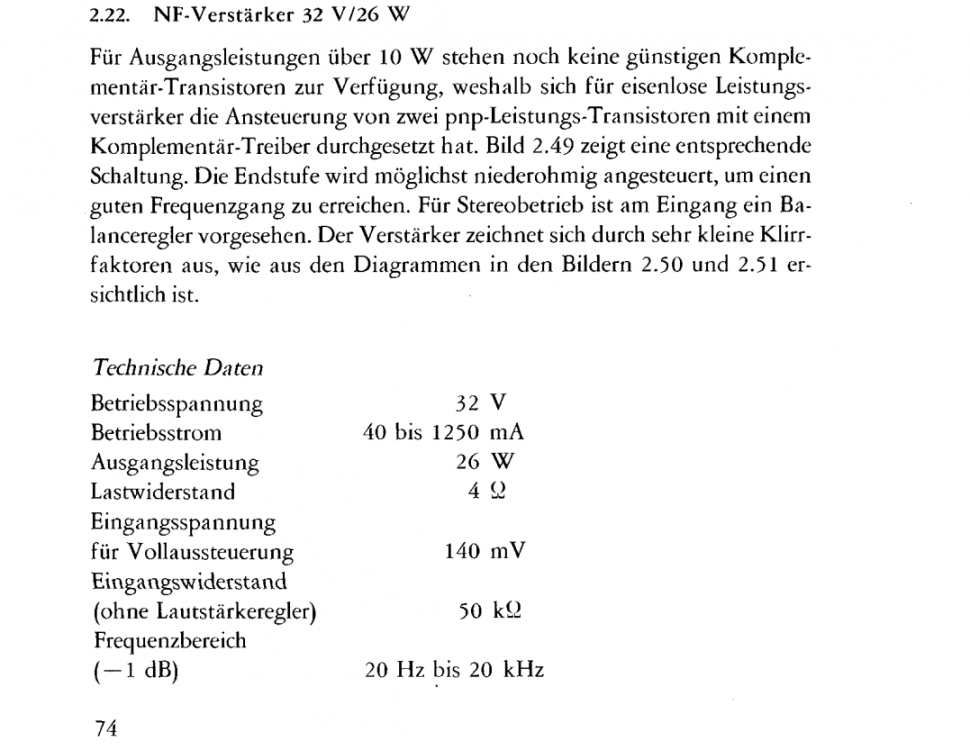

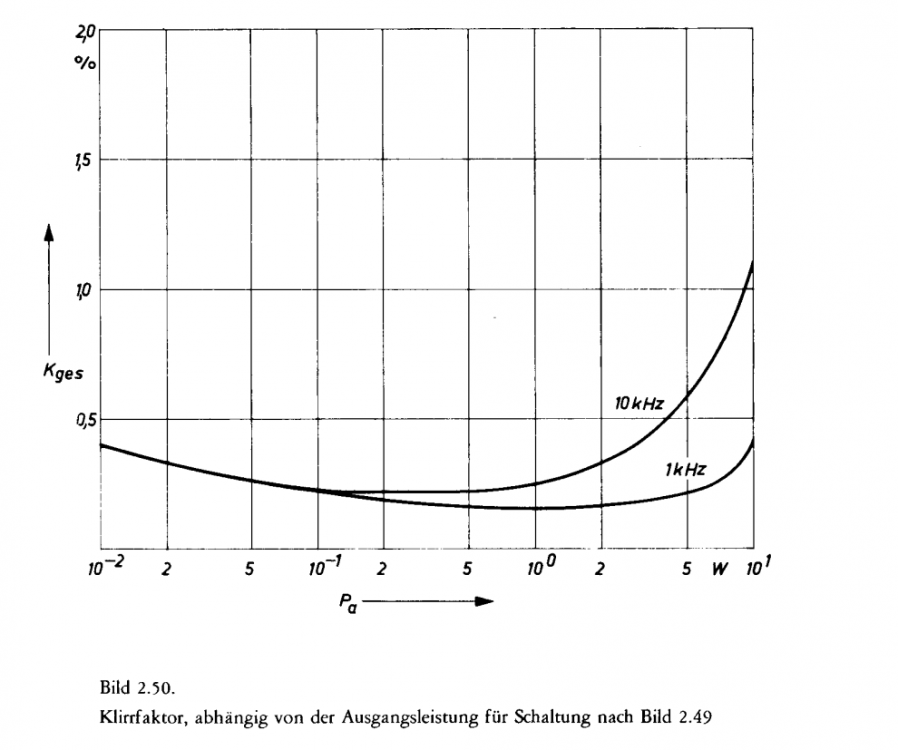

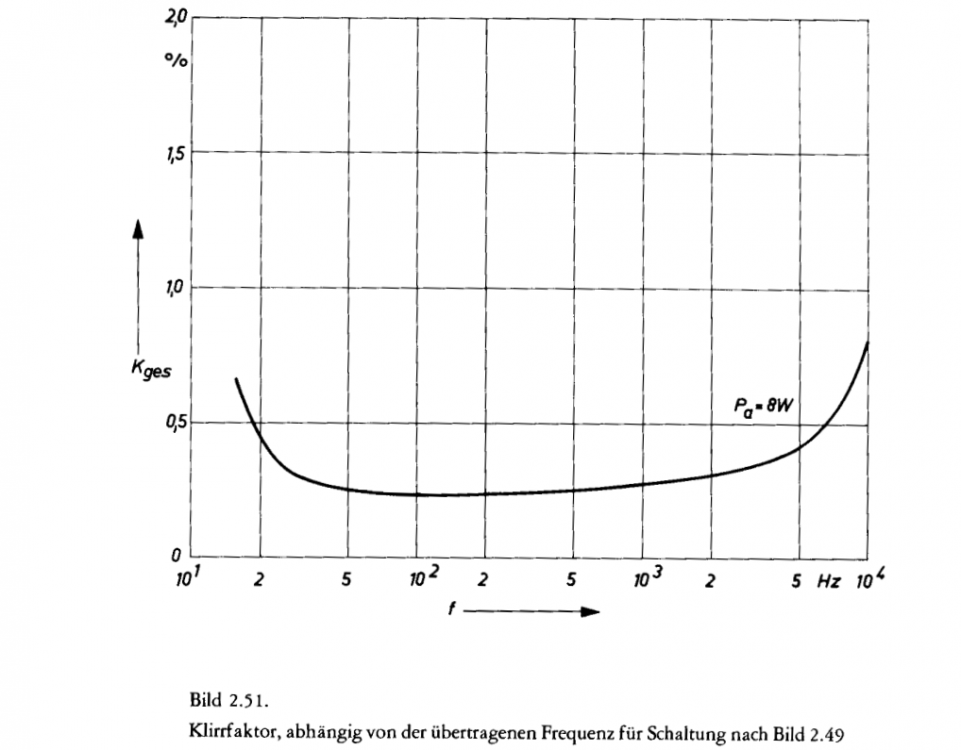

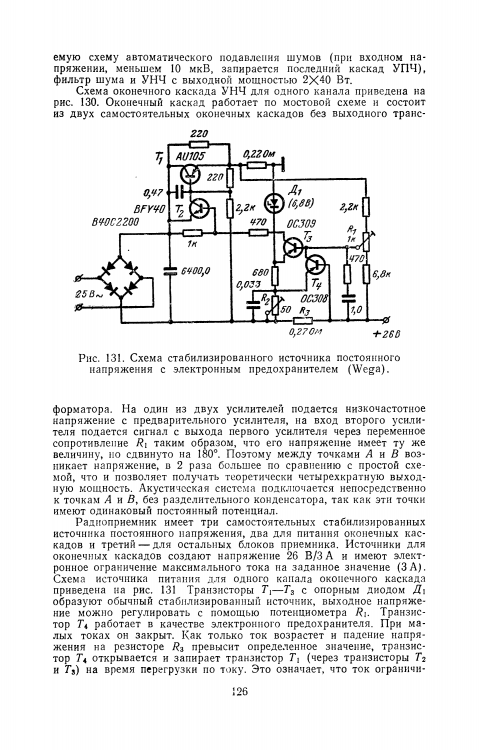

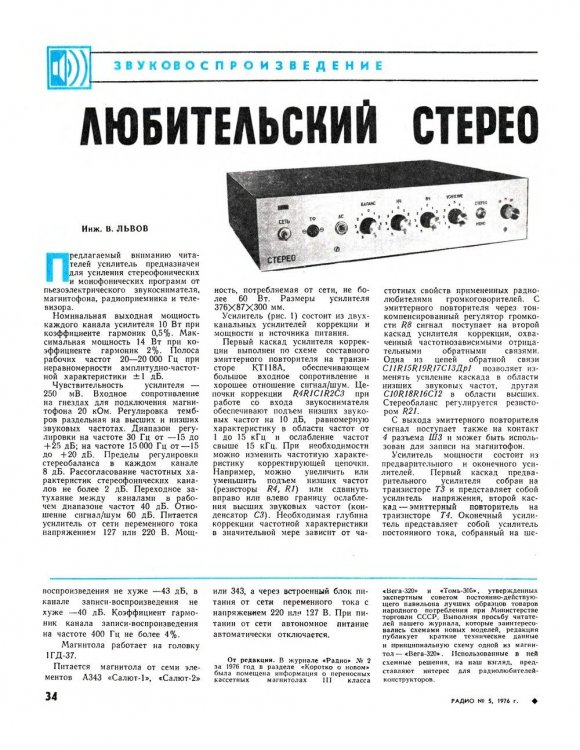

Вернусь снова к классу А, 1-1,5 ватт реально сделать на германии? Все схемы выше в режиме АБ.

Posted
12 hours ago, юрий робертович said:

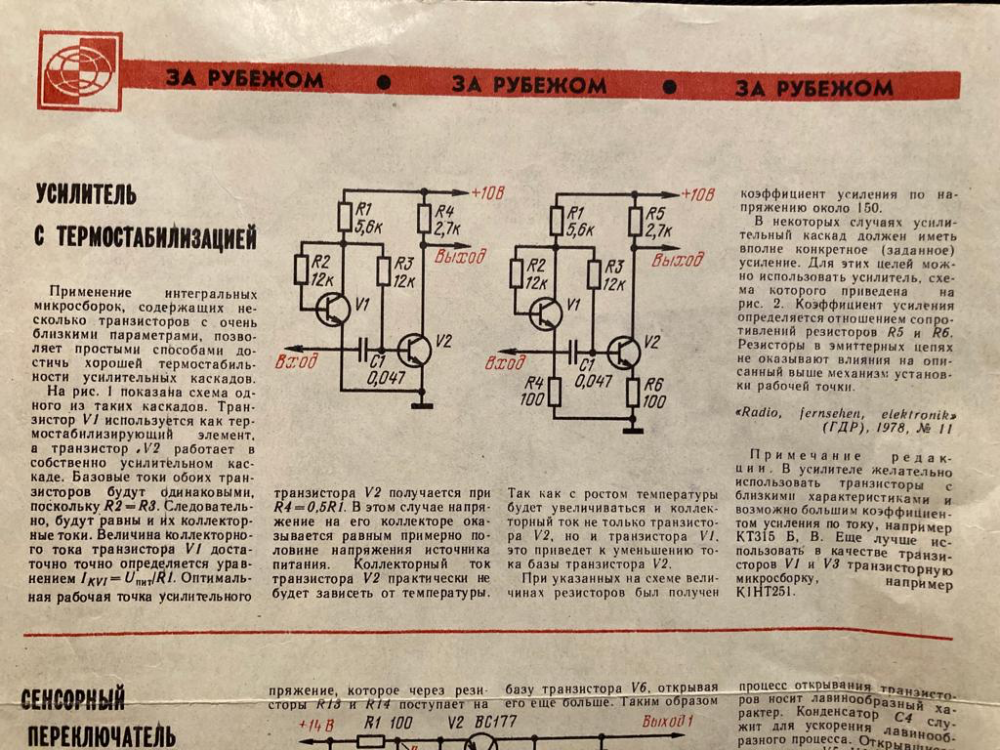

в А классе НЕстабилизирован, летом в жару чтоб не перегревались

Ну да, ну да. Даже кремний без воды идет вразнос, не говоря про жару.
Хотя при 1 вольте в эмиттере вполне может быть.

Posted

Делал Худа вверх ногами, пит -25в, 2Т312В, и П605 и пара 1Т806, и работал, даже летом в жару в комнате +27 градусов было, испытывал специально 10 часов непрерывной работы, ток установился 1,8-1,9 ампера, это в 2019 году.

Posted

Вот что я выкладывал выше видео германщика, он мне ответил что делал класс А и далл ссылку на его макет, но  что надо поднять ток до 500ма если питвние 9в и 1а если 18 и 5-10 ват чистого А класса будет. Ток покоя = U/2Rh

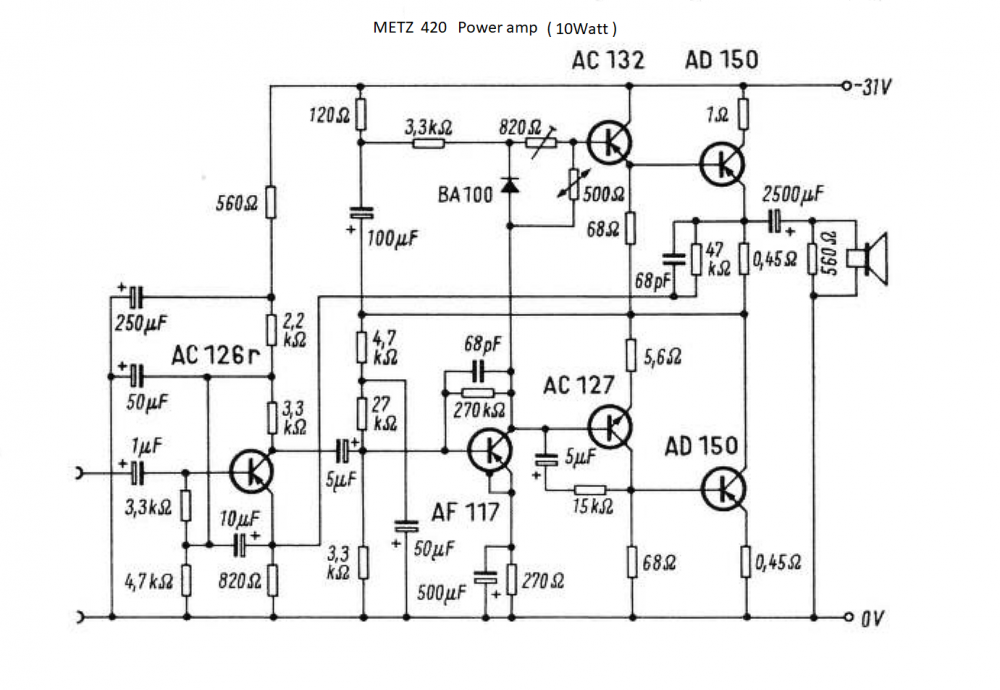

И сама схема

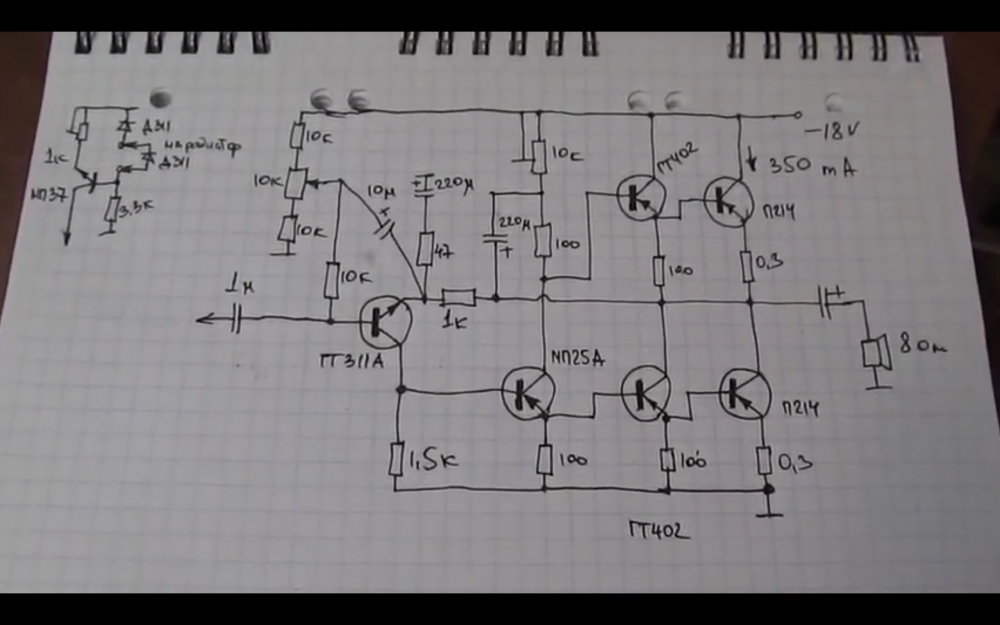

Схема Джона Линси Худа , класса А (так уверяют в коментах)... оказывается нет ;)
