Есть прелесть в миниатюрных ламповых, это да! РР-проект посвящен хорошему звуковому трансформатору из прошлого – ТВЗ-1-6. Усилитель (каждый канал) трехкаскадный, выполнен по традиционной схеме: первый

Сергей Б
Сергей Б

Крепкая фанерка, толстая проволока, кастрюля с расплавом парафина или церезина, двухкомпонентный силикон, любой, и очень желательна мелкая вакуумная камера, много пузырей. Насос от холодильника, казан

ВКН
ВКН

Сваял малявочный однотактничек. На работу, для подключения от телефона. Регулятора громкости нет. С разьемов RCA сигнал идет прямо на первичку трансика 1:7,5. Пентод EL83 включен триодом с автосмещени

Posted Images

KUE Proficient

KUE

Posted
Posted

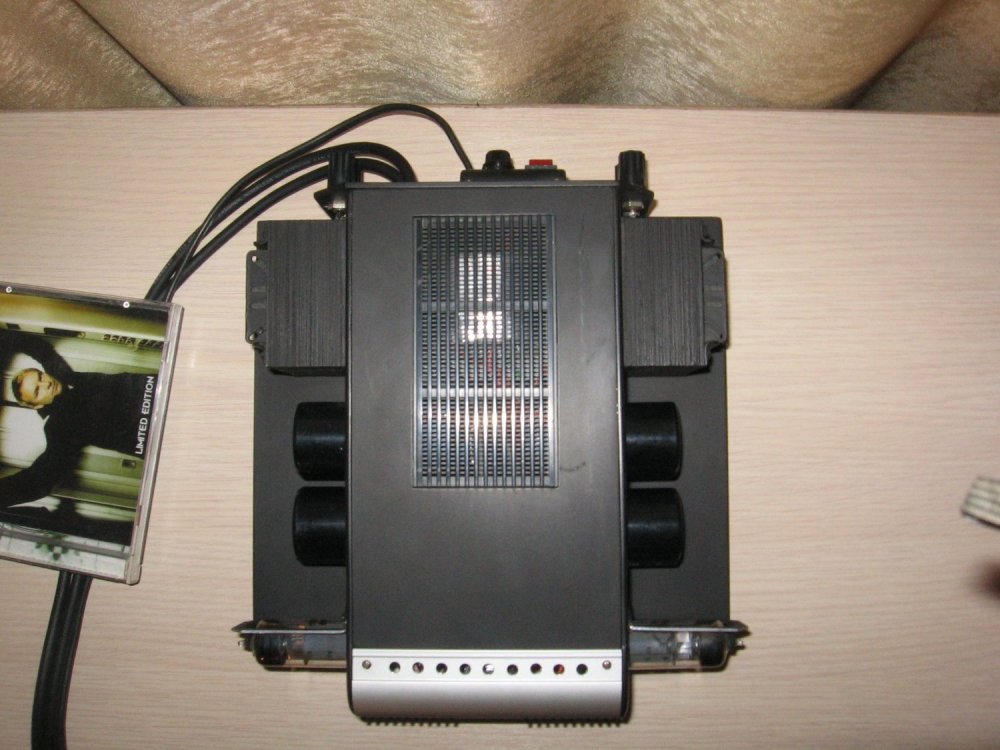

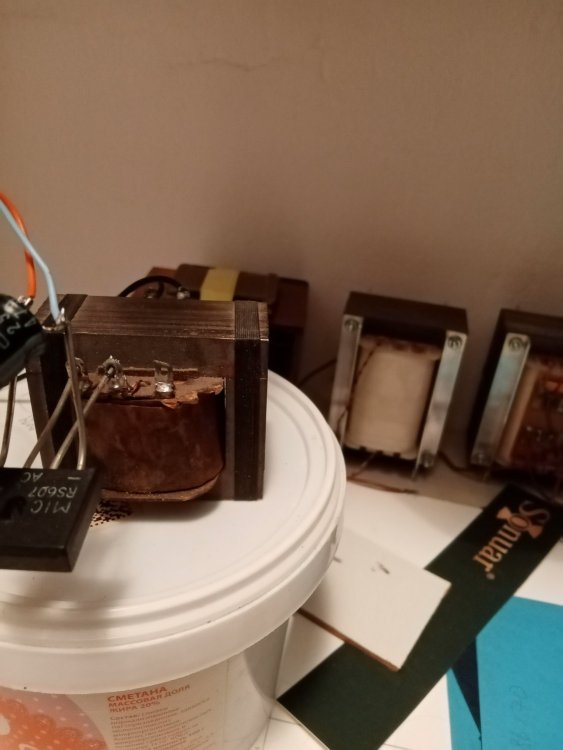

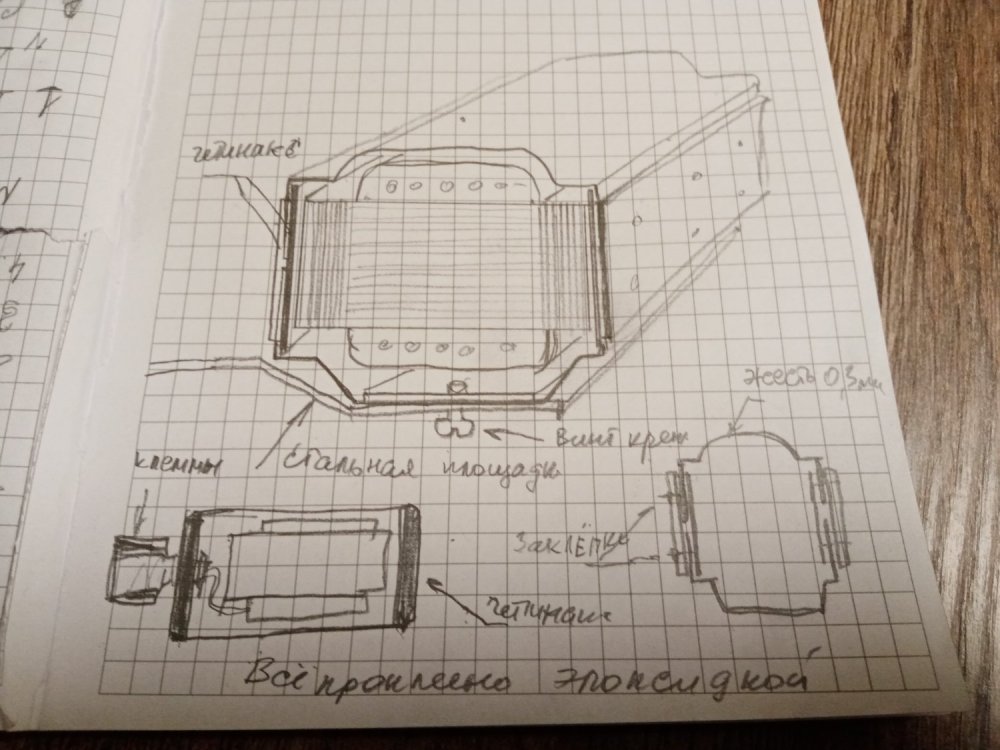

Алексей  Давно это было, энтузиазма было много, точно не помню: трансф. ш+ш скреплен как на фото, железо стянуто струбцинами и обмотано крепкими нитками. Нитки и торцы пластин промазаны эпоксидкой. После застывания монолит. Перед стяжкой транс проверен и дальнейшей разборки его не планировалось. Нижнее крыло гетинакс, на нем все крепится. Верхнее -крышка отформована из алюминия. Кожухи как-то так на рисовал. Вида без крышки почему-то не сделал.

IMG_20231113_180006.thumb.jpg.b7a6db0e5bbcf62f9be39b8f8aad6c08.jpg  IMG_2874.JPG.42df69e6c9ee5599dccd4f141e07a99e.JPG IMG_2872.JPG.d2b4596ab26bb8f0ca3e62cf554970f5.JPG




  • Like (+1) 2
  • Thanks (+1) 1
KUE Proficient

KUE

Posted
Posted

Все думал,что такое Чубаки? Погуглил. Речь про какое-то волосатое страшилище. Думаю,что так не понравилось ему? А потом вспомнил про звездные войны.:smile-03: Эта конструкция вызывает у людей или непонимание или восторг.

Андрей63 Local

Андрей63

Posted
Posted

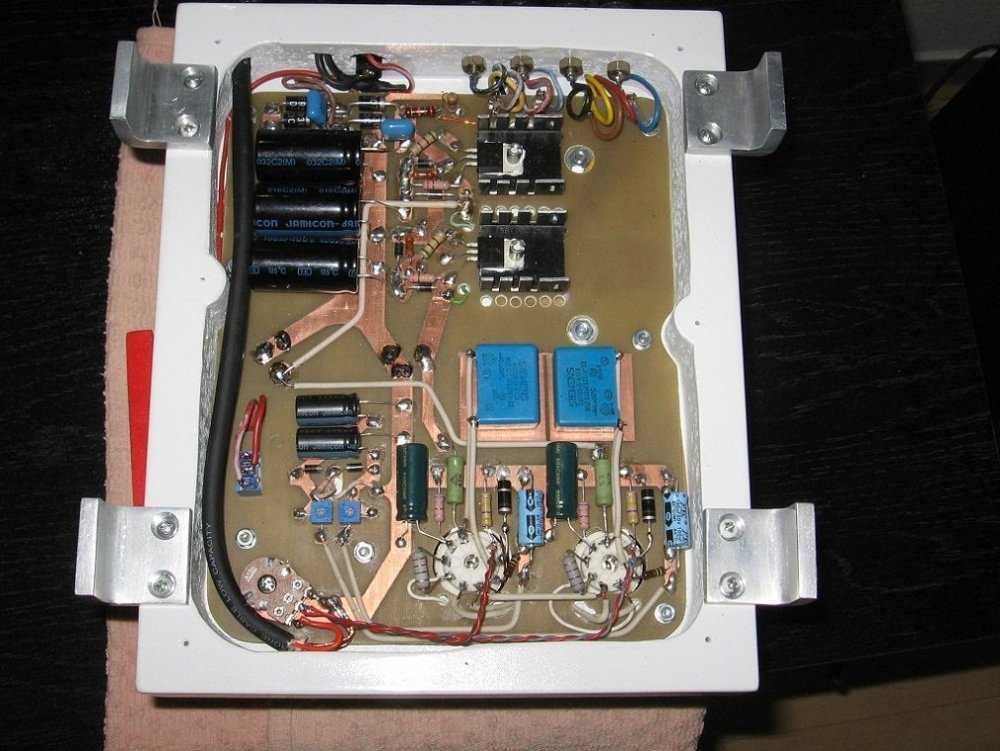

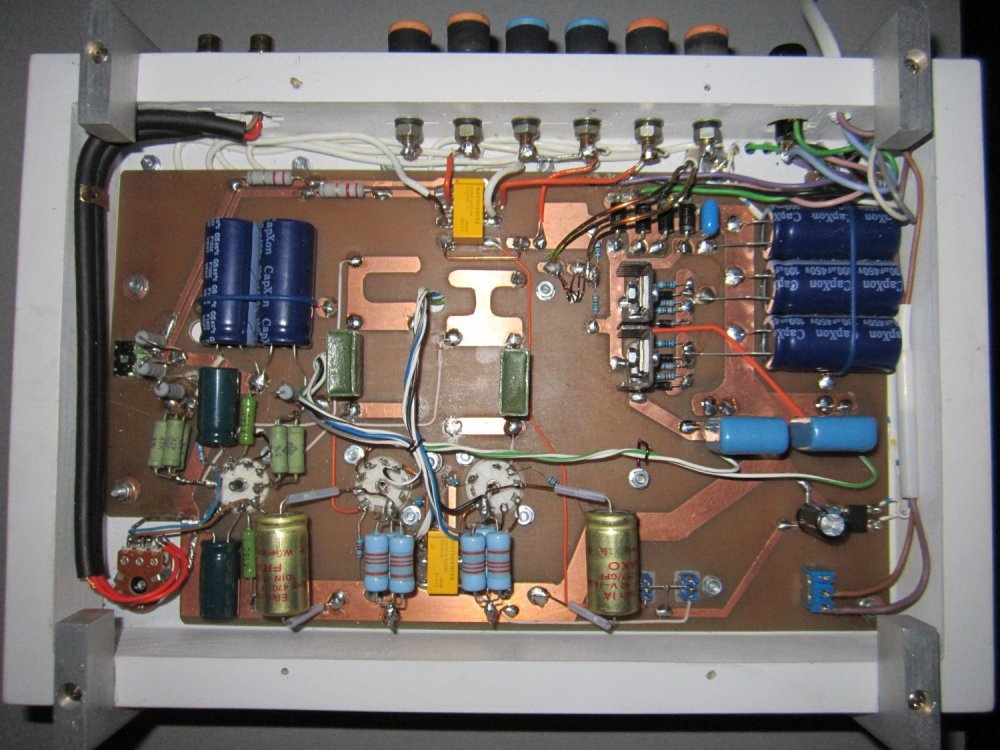

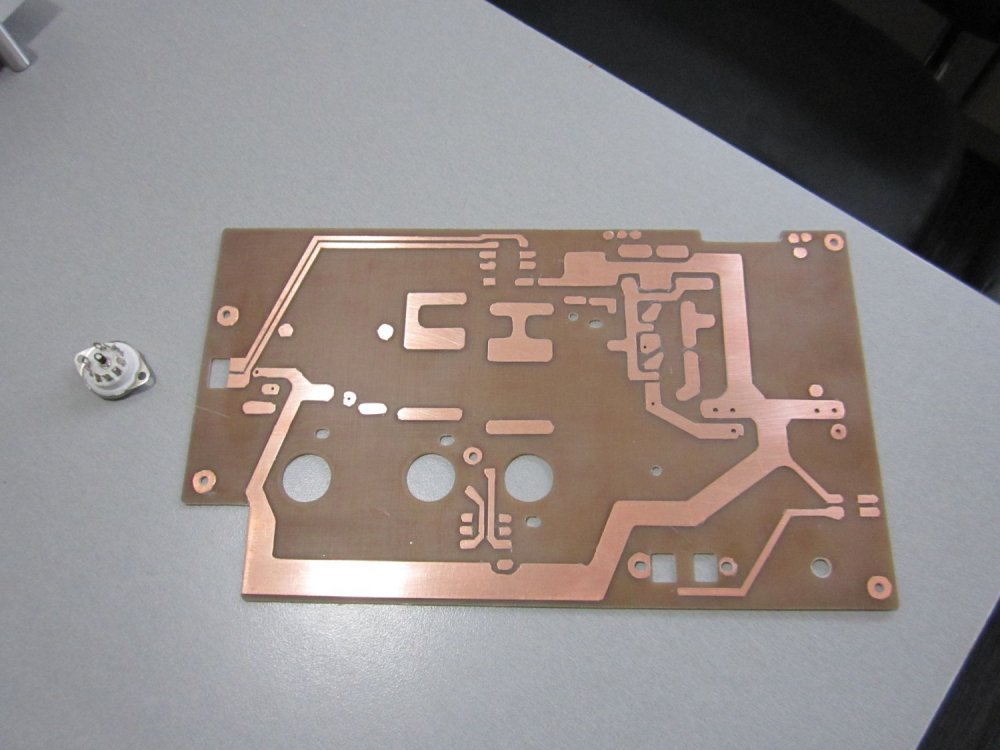

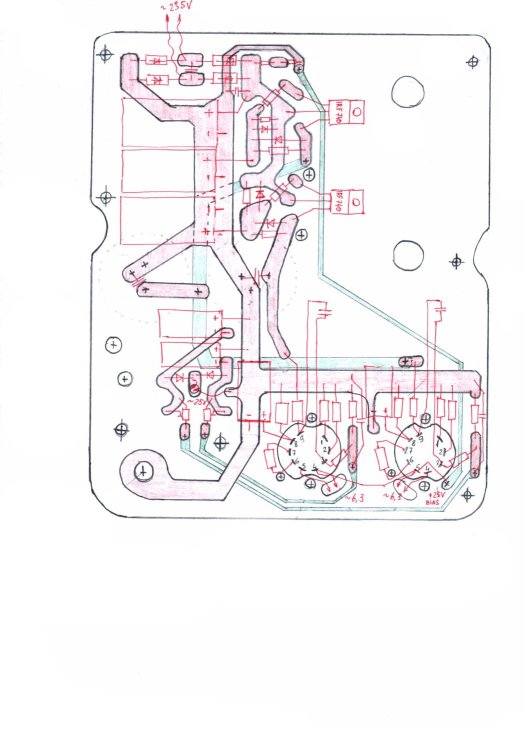

Интересное решение с печатной платой в Ваших конструкциях, воздушный зазор оставляли между ней и корпусом или вплотную крепили?

sergejj2005 Enthusiast

sergejj2005

Posted
Posted
В 12.11.2023 в 18:43, KUE сказал:

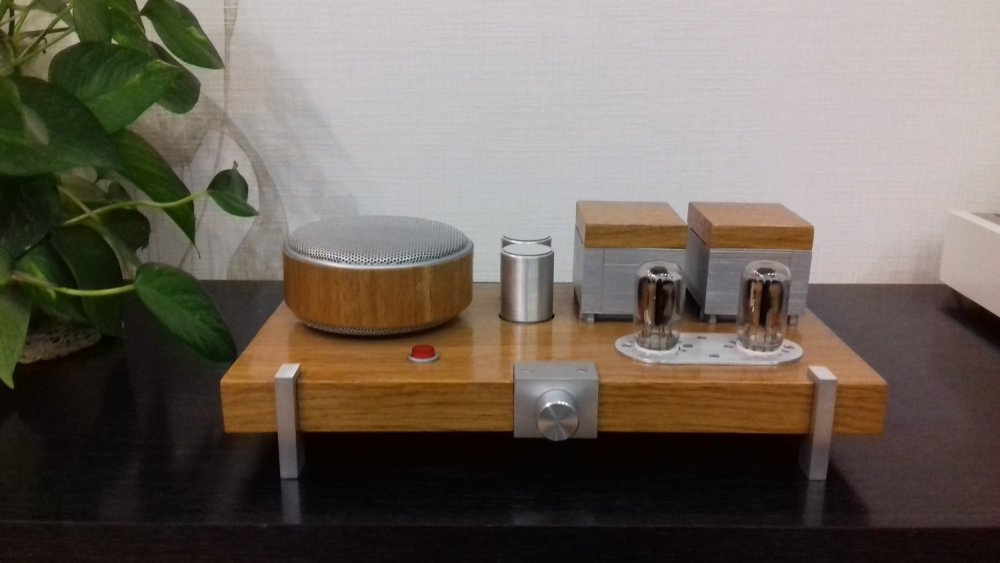

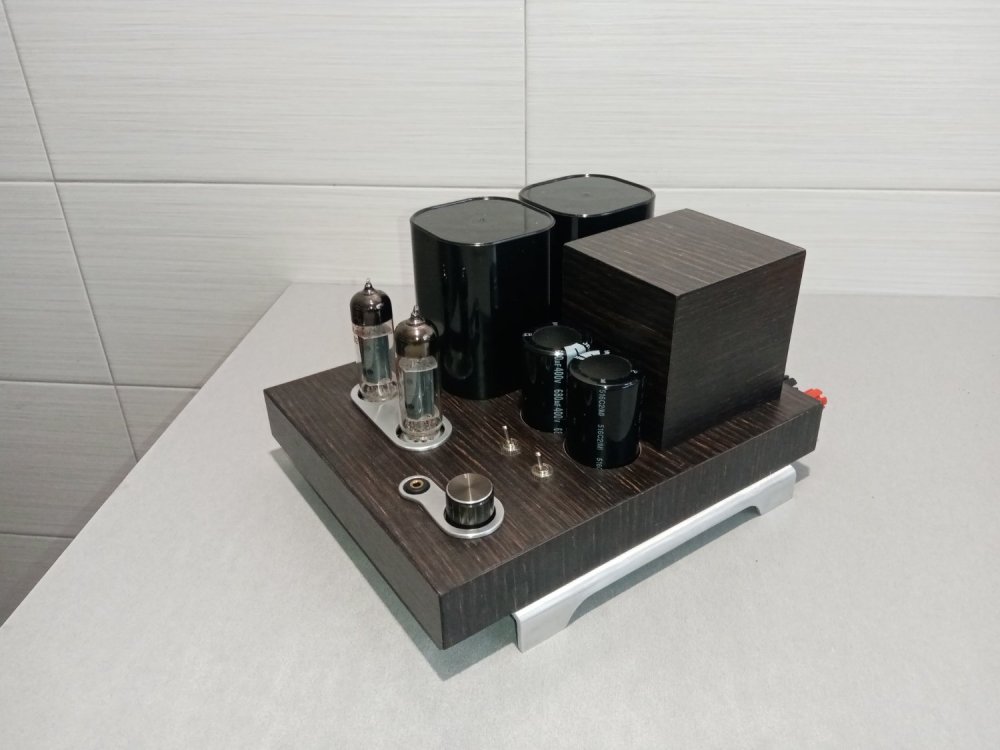

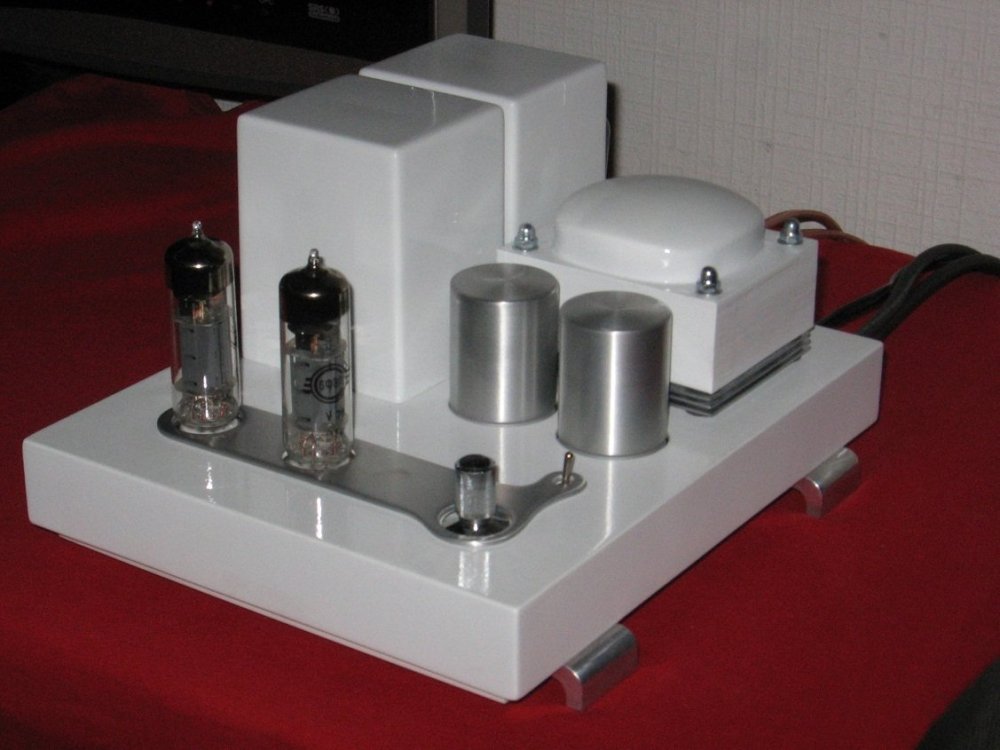

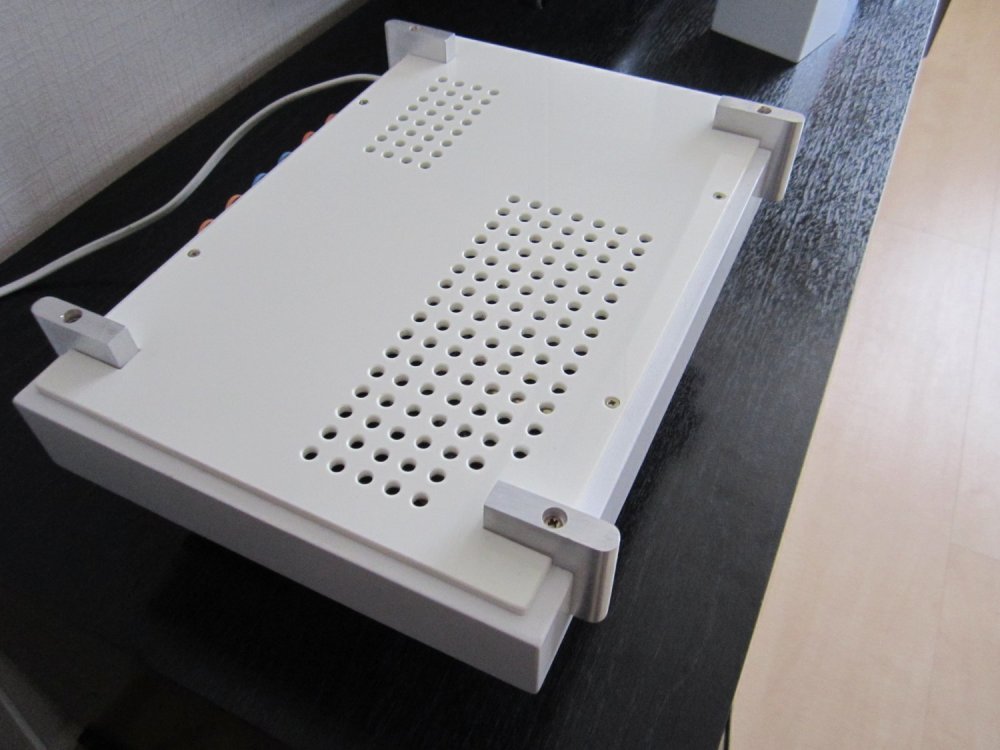

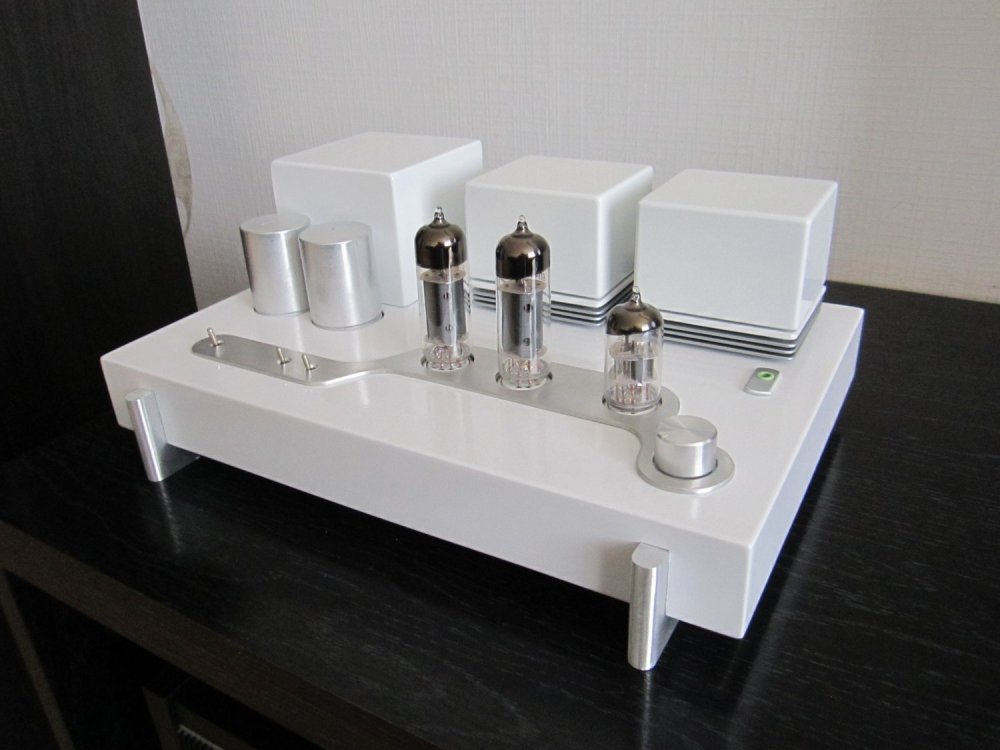

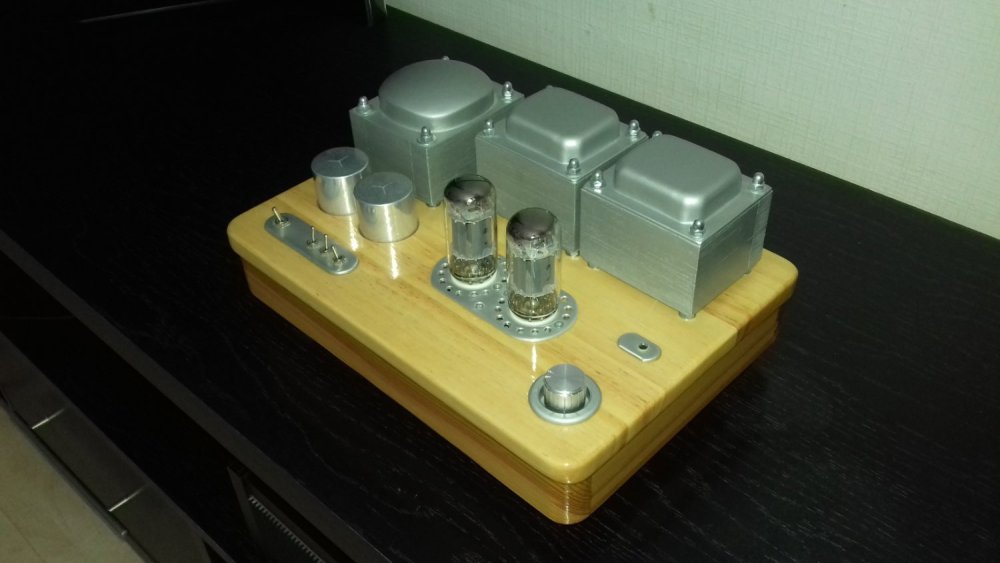

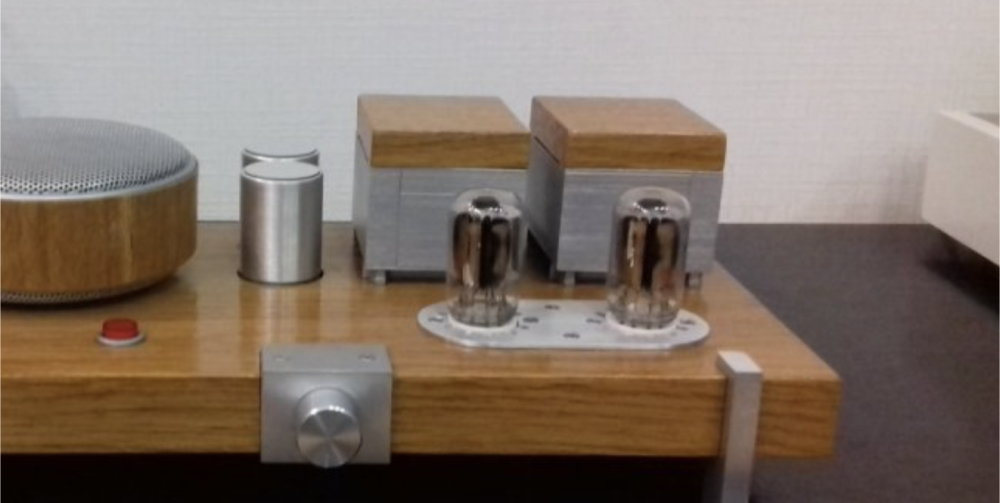

Вот еще развитие одного обрезка. Распиливали мне столешницу толщиной 26мм на кухню. Из остатков напилили 4 размера 230Х190 и один побольше. Ну и когда заскучаю беру заготовку и...:

первый

.thumb.JPG.aa7fca761732db1644ffd3ed22ee48e9.JPG IMG_0016.thumb.JPG.126e67971f32ac18b81d673583501efc.JPG2013-01-2313-43-35_0215.thumb.jpg.136e2077d7c9a11f78988bf37b02ef65.jpg

Второй:

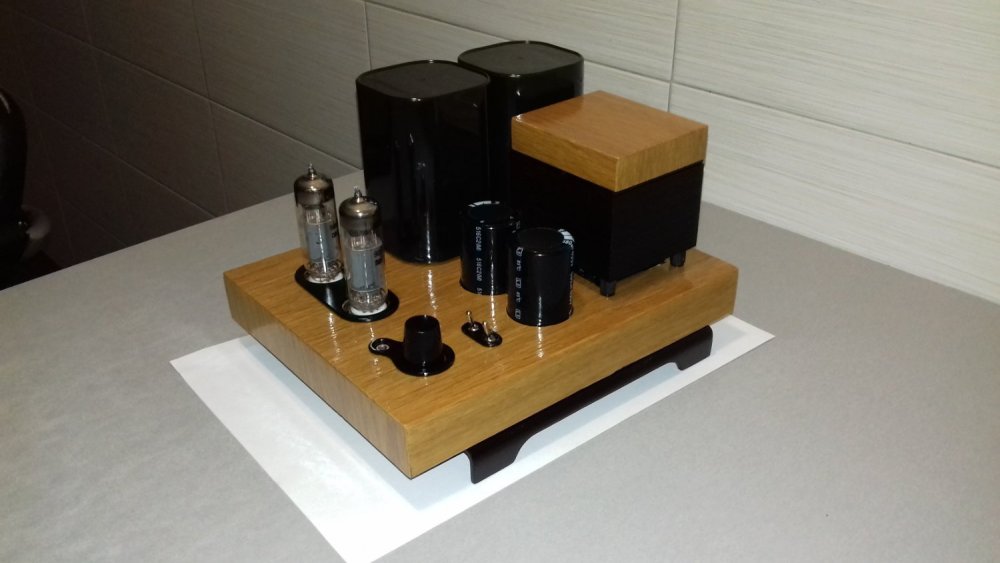

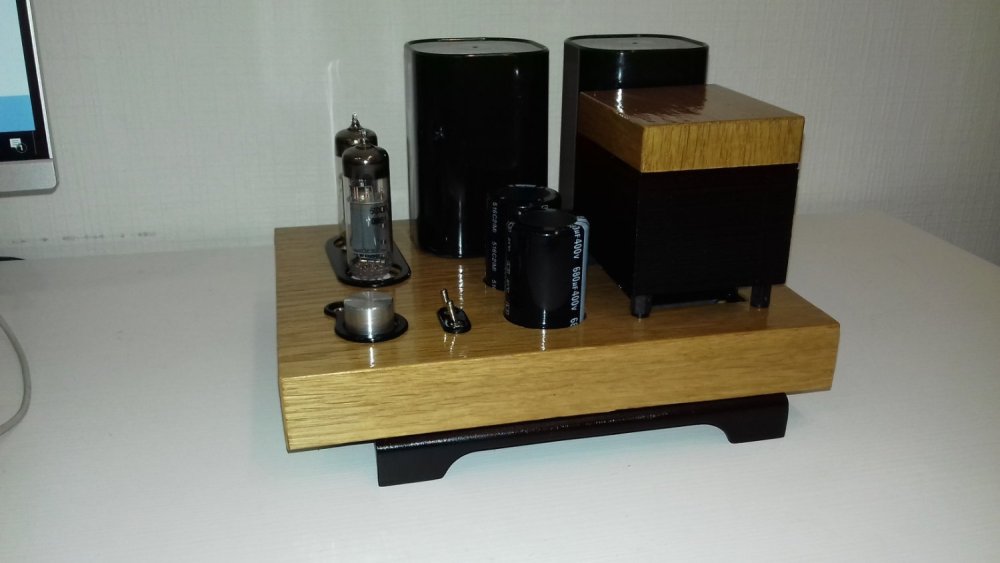

20200108_184643.thumb.jpg.a4fc83b91056d1a9739b1b98b5b5b42f.jpg  20200108_193159.thumb.jpg.1f63748097586bb5068d1f6a516f4475.jpg

третий, в прошлом году:


ну и из 4 обрезка сделал это.Ужу размером побольше:


Вот так и развлекаюсь. Люблю компактные конструкции.





В белом корпусе просто красавец! Для белой спальни само то. Жаль тогда лет несколько назад не успел его  приобрести для себя...

А на последнем по фото усилителе, какие лампы применены?

KUE Proficient

KUE

Posted
Posted

6н2п, 6П43П. Триод до 3Вт, Ул до 4,5 Вт. На фото с авт. смещением, в конечном варианте переделал на фикс., установил доп. субплатку.

sergejj2005 Enthusiast

sergejj2005

Posted
Posted
38 минут назад, KUE сказал:

6н2п, 6П43П. Триод до 3Вт, Ул до 4,5 Вт. На фото с авт. смещением, в конечном варианте переделал на фикс., установил доп. субплатку.

Не похоже на 6п43п...


sergejj2005 Enthusiast

sergejj2005

Posted
Posted
36 минут назад, KUE сказал:

Это не последнее фото. Это 6KY8A.



В процитированном мной сообщении это как раз и есть последнее фото)

Спасибо за ответ.

  • 1 month later...
Rezvoy Local

Rezvoy

Posted
Posted

Боковые при таком дизайне как то диссонируют. Если красить не удобно, можно автопленкой затянуть.

Alex Dnepr Explorer

Alex Dnepr

Posted
Posted

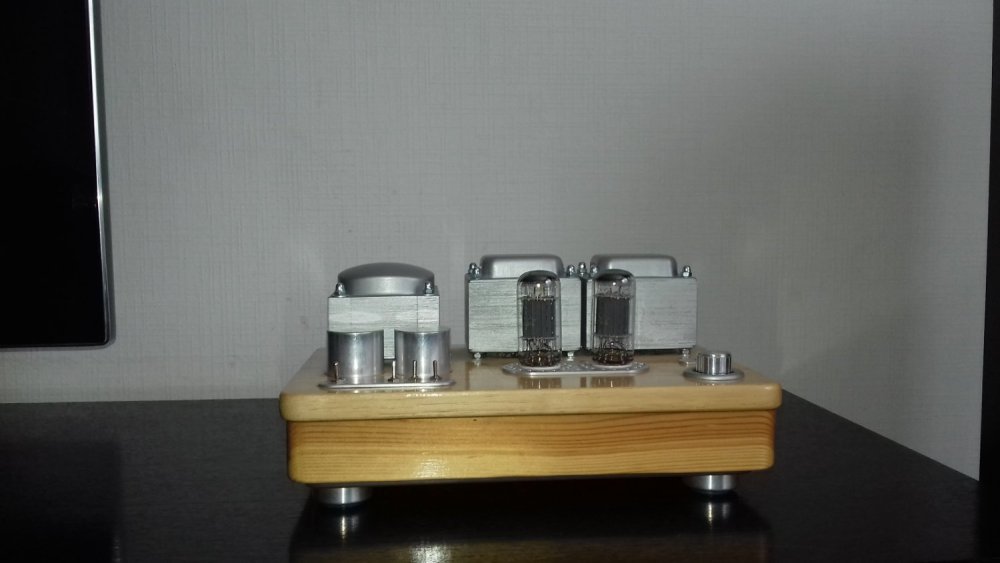

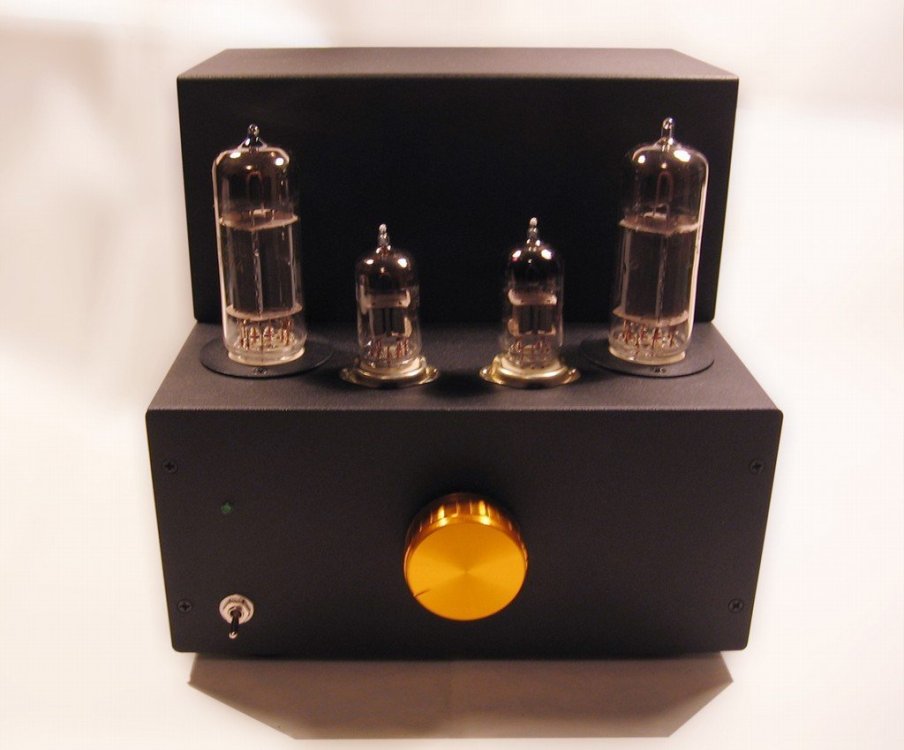

Из компактного, да? Ну, например, SE на 6Н26П+6П43П в триодном вкл. Маленький, душевно играющий. Можно в спальню, на кухню ;)

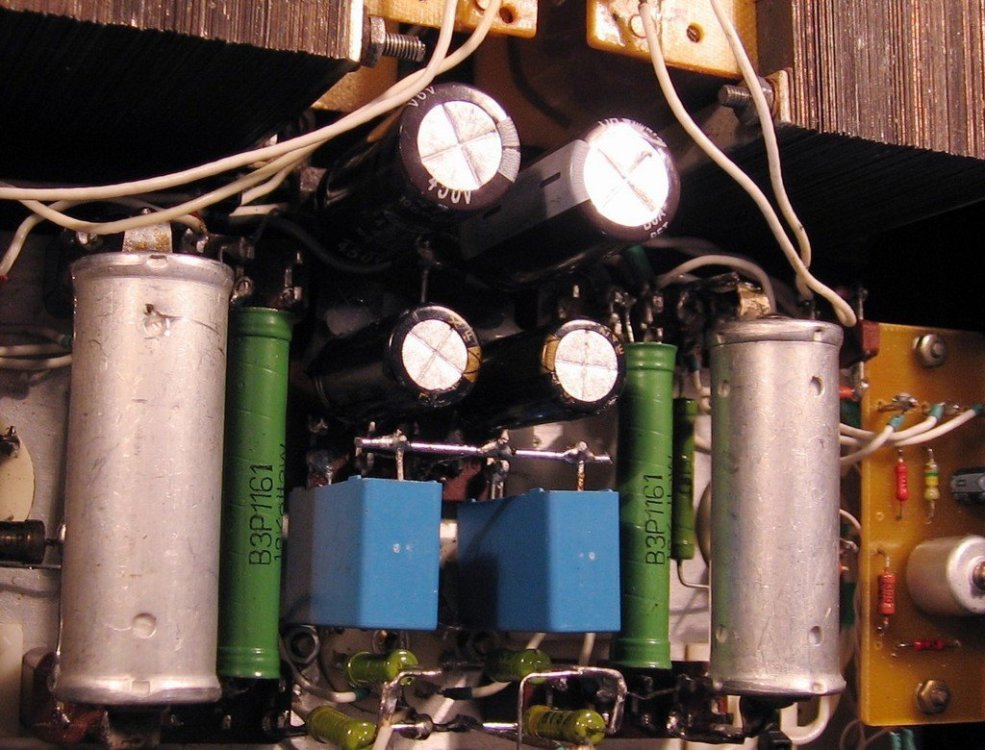

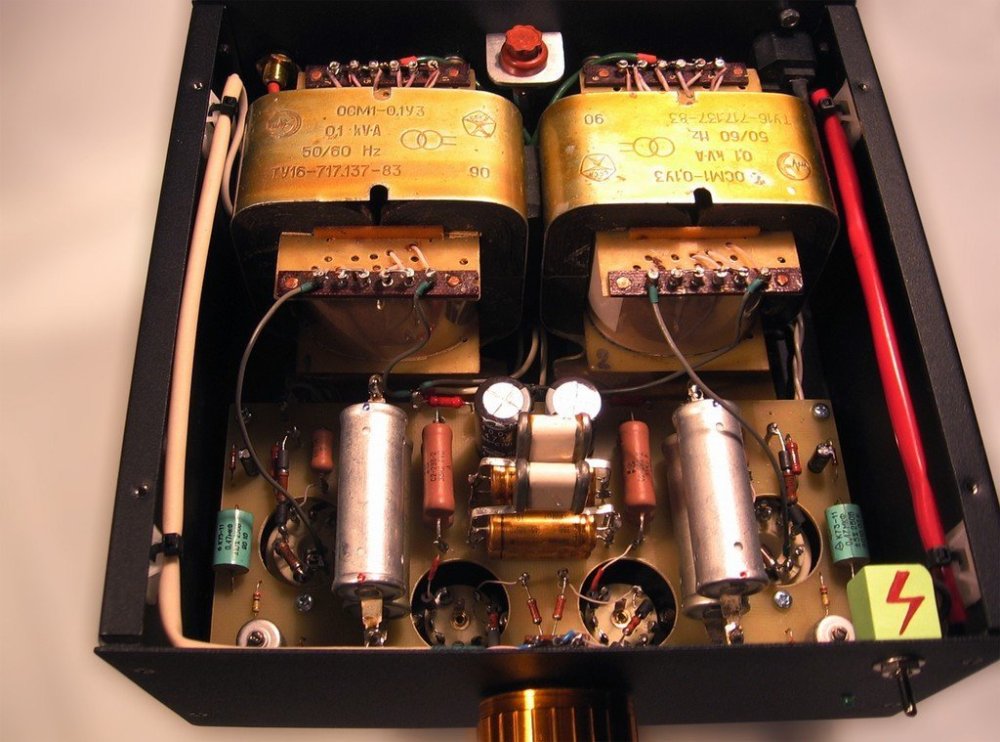

Схема классическая: реостатный УН + ВК с фиксированным смещением. Резисторы в звуковых цепях - ВС. Разделительные конденсаторы - ФТ. Интересное сочетание кстати. Анодное и смещение стабилизировано.  При номинальной мощности спектр короткий, приятный.



image.thumb.jpeg.d1417c3d227ca0d869b96d9f6ba404f8.jpegimage.thumb.jpeg.dfeb05e929657963ecc4bac24d029199.jpegimage.thumb.jpeg.38cbd56275c2cff47d5c4b08b97e47fa.jpegimage.thumb.jpeg.41da7f72ab33eaeb07f53bc6e6b0b742.jpegimage.thumb.jpeg.070020cbad1e279ca91eab95a29a410e.jpeg


  • Like (+1) 12
Timbuktu Proficient

Timbuktu

Posted
Posted
9 часов назад, Alex Dnepr сказал:

Из компактного, да? Ну, например, SE на 6Н26П+6П43П в триодном вкл. Маленький, душевно играющий. Можно в спальню, на кухню ;)

ТВЗ зачётные! И внешка! Лаконично и симпатично. А схема есть? Стабы интересны и режимы интересны, 6Н26П в частности.

Alex Dnepr Explorer

Alex Dnepr

Posted
Posted

Отвечу по памяти (схему готовить надо). Собственно усилитель - классика. На старом АП была тема "усилитель на 6П43П за один вечер". Схема без отличий, классическая. Стабилизатор анодного питания - известный электронный дроссель (фильтр) с цепью стабилитронов в цепи затвора. С ТАН-31 он обеспечивает для ВК Ea 300 В. Ua около 290 В, Ia0 45...50 мА, Ra 4,5 кОм. Смещение - ОППВ и стабилитрон с балластным резистором. А вот режим для 6Н26П - дело вкуса. Ea около 295 В (через RC-фильтр от Ea ВК). Первоначально Ra выбрано 18 кОм, но заменено на 33 кОм. Тогда третья гармоника каскада УН минимальна, и позволительно поставить перетыком 6Н3П тоже с хорошим результатом. Резистор автосмещения легко прикинуть по ВАХ. Uсм порядка -1,7 В. Электролиты в катодной цепи - low esr, зашунтированы СГМ (впоследствии PP Epcos). Разделительные конденсаторы ФТ, на мой слух, вне конкуренции. Ну разве что К72-11, но не в миниатюрный усилитель )


  • Like (+1) 5
Alex Dnepr Explorer

Alex Dnepr

Posted
Posted
1 час назад, юрий робертович сказал:

6н1п-ев если  Ку устроит, или есс81, есс85 замена 6н26п, редкая она сейчас. к40-у9 лучше, сколько ни ставил, и в аут, и отдал все разом.

На вкус и цвет... Все свои бумажные кандидаты в межкаскадные - давно распространил. С ними дружба не сложилась. Нет прозрачности, воздуха; мылят детали (имхо).

6Н26П лампа линейная, надёжная, хорошо и ровно звучащая. Половинки подбора не требовали. 6Н1П и 6Н23П участвовали в макетировании, не пришлись. Но может производитель не тот, или партия...

С когда-то с понравившейся 6П43П я перепробовал множество пальчиковых ламп 6Н, 6Ж и даже 6В. Подбирал режимы, смотрел на спектр, слушал.  Лучше всех поёт 6Ж11П старых партий (в триодном включении). Самый прозрачный, нюансированный звук.

  • Like (+1) 5
Alex Dnepr Explorer

Alex Dnepr

Posted
Posted

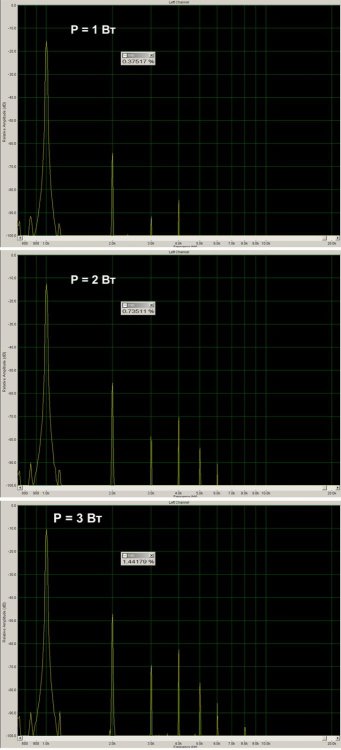

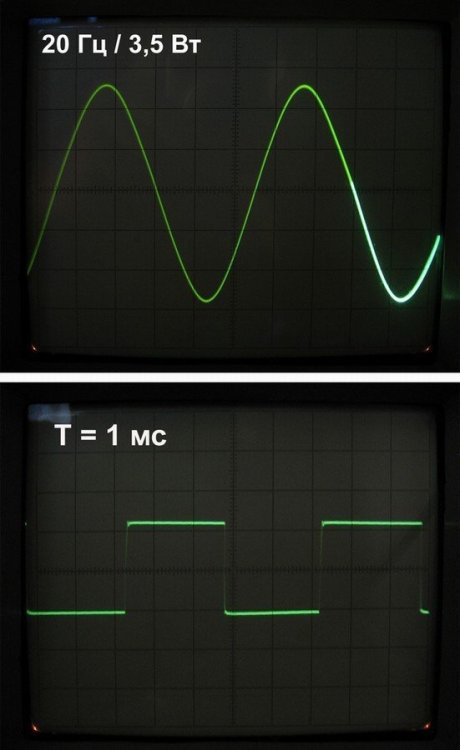

В таком миниатюрном исполнении можно ещё отметить более качественный SE на 6Ж52П и 6П41С в триодном включении, без обратных связей. Рвых, макс - 4 Вт, полоса частот при Рвых 1,5 Вт, по -3 дБ: 7 Гц ... 84 кГц, Rout (20 Гц) - 0,9 Ом. Гармоники - на картинке.  Схема подобна предыдущей. В питании - электронный фильтр, без стабилизации. Смещение ВК фиксированное - ДППВ и CRCRC-фильтр. Резисторы в анодных цепях– С2-29В, в катодных – С2-10. Конденсаторы в катодных цепях – ROE, зашунтированные СГО. Межкаскадные – ФТ. ТВЗ выполнен на базе ОСМ1-0,1, Ra 4,5 кОм. Режимы общеупотребительные, без неожиданностей.  Лампы 6Ж52П очень хороши по звуку, но требуют тщательного отбора. Вместо 6Ж52П «перетыком» можно установить 6Ж9П, -10П, -11П, -23П, -43П, -49П, -51П, и получить разные оттенки звучания.







20 Гц + 1 мс(2) -a.JPG

спектр 1 Вт.jpg

  • Like (+1) 4
  • Smile 1
