2 часа назад, Xрюн222 сказал:

А на слух оно как заметно? Прям "фатально"?

Никита, если это мне адресовалось, то впрямую не сравнивал, но 2 моих усилителя содержат в схеме такую местную ОС и все замечательно как по параметрам, так и по звуку. Думается, что с такой разницей в спектральном составе искажений, на слух различие должно быть легкоуловимым :smile-55:.  Мне нравятся двухтакты, но смириться с доминированием в них нечётных гармоник никак не мог, поэтому морочился и добивался сразу спектра близкого к SE.

  • Like (+1) 1
  • Replies 811
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Alex Dnepr
Alex Dnepr

Есть прелесть в миниатюрных ламповых, это да! РР-проект посвящен хорошему звуковому трансформатору из прошлого – ТВЗ-1-6. Усилитель (каждый канал) трехкаскадный, выполнен по традиционной схеме: первый

Сергей Б
Сергей Б

Крепкая фанерка, толстая проволока, кастрюля с расплавом парафина или церезина, двухкомпонентный силикон, любой, и очень желательна мелкая вакуумная камера, много пузырей. Насос от холодильника, казан

ВКН
ВКН

Сваял малявочный однотактничек. На работу, для подключения от телефона. Регулятора громкости нет. С разьемов RCA сигнал идет прямо на первичку трансика 1:7,5. Пентод EL83 включен триодом с автосмещени

Posted Images

Xрюн222 Mentor

Xрюн222

Posted
Posted

Вопрос, следовательно, пока не прояснен окончательно... Но, могу сказать, что в усилителе на 6ф3п "Теле ватт VS56" в выходном каскаде имеются подобные резисторы и авторы, учёные немцы, рекомендовали крутить его при смене ламп, используя (а это 1960 год!!!) спектроанализатор!!! :smile-17:

"Наверное, они что-то знали!!!" (С)

  • Like (+1) 3
Dolboyacher Local

Dolboyacher

Posted
Posted
57 минут назад, Xрюн222 сказал:

на 6ф3п "Теле ватт VS56" в выходном каскаде имеются подобные резисторы и авторы, учёные немцы, рекомендовали крутить его при смене ламп, используя (а это 1960 год!!!) спектроанализатор!!! :smile-17:

На авторство и не претендую, ни в коем случае. Сам увидел этот резистор впервые в схеме усилителя Тубезаурус Рекс от Моррисона, когда его собирал на 6н8с+6н8с+6п42с и  проверив действенность, достоинства и недостатки данного метода, просто взял на вооружение.


  • Like (+1) 2
BAA Master

BAA

Posted
Posted
On 8/1/2023 at 6:51 PM, Rezvoy said:

Он у меня быстро закончился: из шестерки кое-как выбрал 4 штуки, все, почему-то, не дотягивали по крутизне до средней процентов 25.

Наконец-то руки дошли. Первая в возбуд пошла - сетке каюк. У второй крутизна в два раза меньше справочной.
При 800 ом нагрузки усиление 8. Хочется нераспечатанную коробку.
Кстати выводы 0,8 мм. Может кто разъем знает какой распотрошить на контакты(гнезда). ГРПМ например? У кого есть, замерьте штырьки, пожалуйста, в справочнике только диаметр выводов под пайку.

Карта Proficient

Карта

Posted
Posted
2 часа назад, BAA сказал:

Может кто разъем знает какой распотрошить на контакты(гнезда). ГРПМ например? У кого есть, замерьте штырьки, пожалуйста, в справочнике только диаметр выводов под пайку.

Это не знаю, но недавно придумал: берем ШР- какой-то, маму, переворачиваем вверх ногами и паяем ноги в штырьки.

BAA Master

BAA

Posted
Posted

Включил другого года, тот же ток при -8В вместо -4 у предыдущей. Просто праздник какой-то. Толи отбраковка досталась, толи все они такие. Крутизна всё та же 10 мА/В вместо 20 по паспорту.
Буду искать неоткрытую коробку.

BAA Master

BAA

Posted
Posted
50 minutes ago, Климентий said:

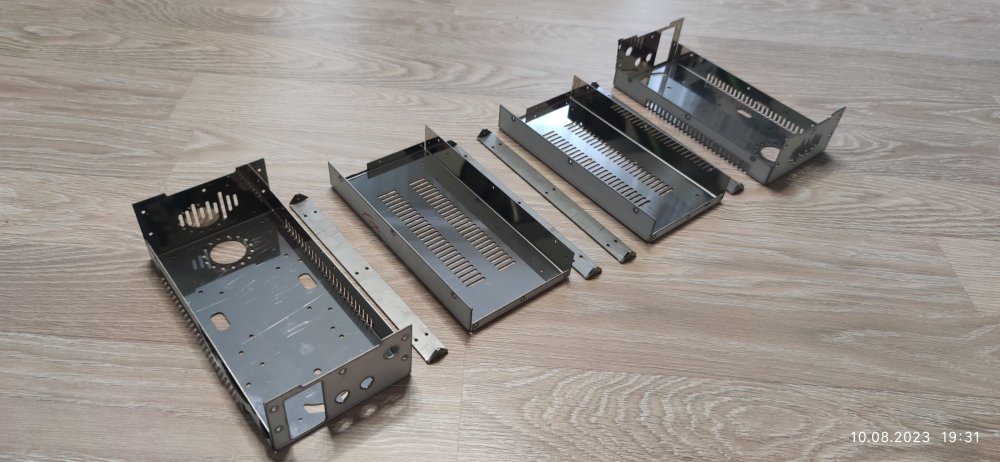

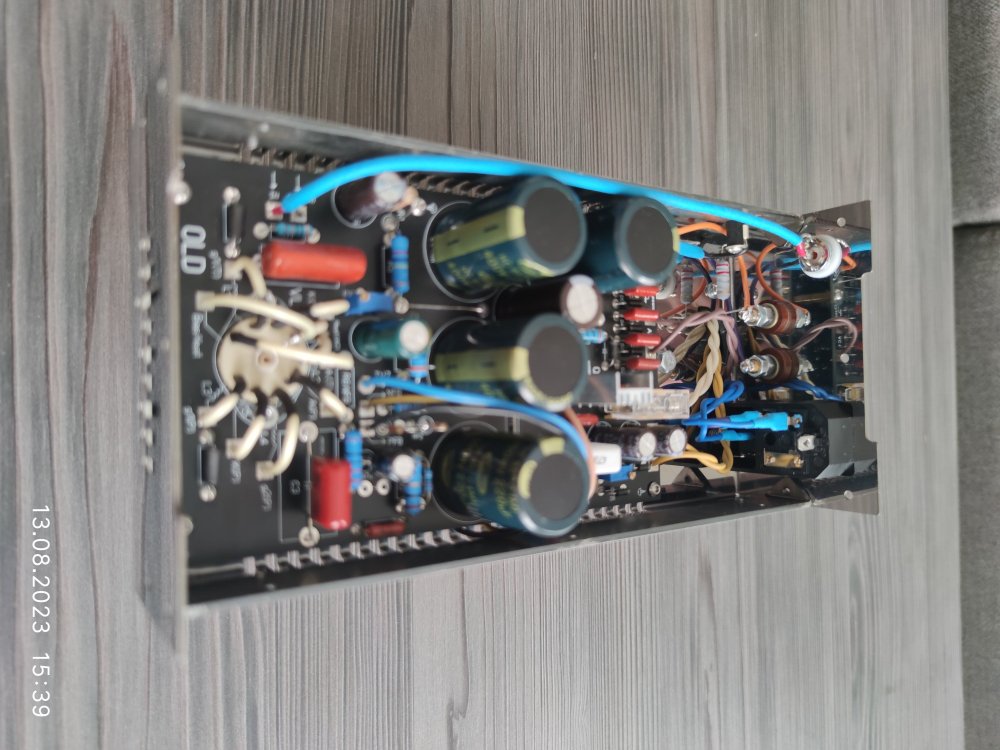

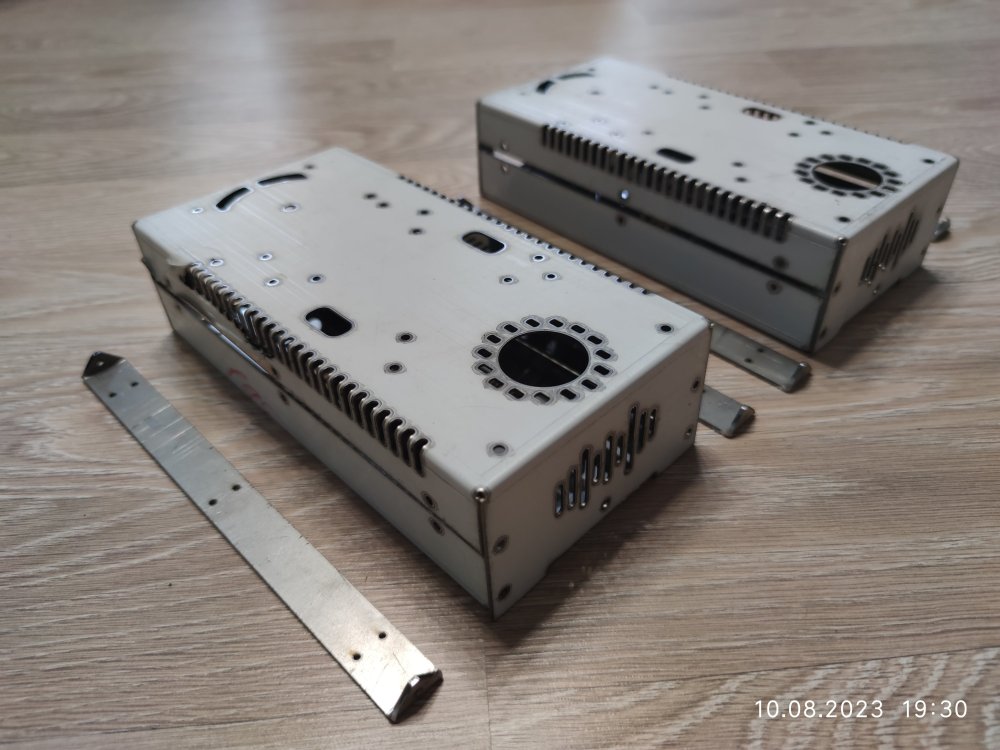

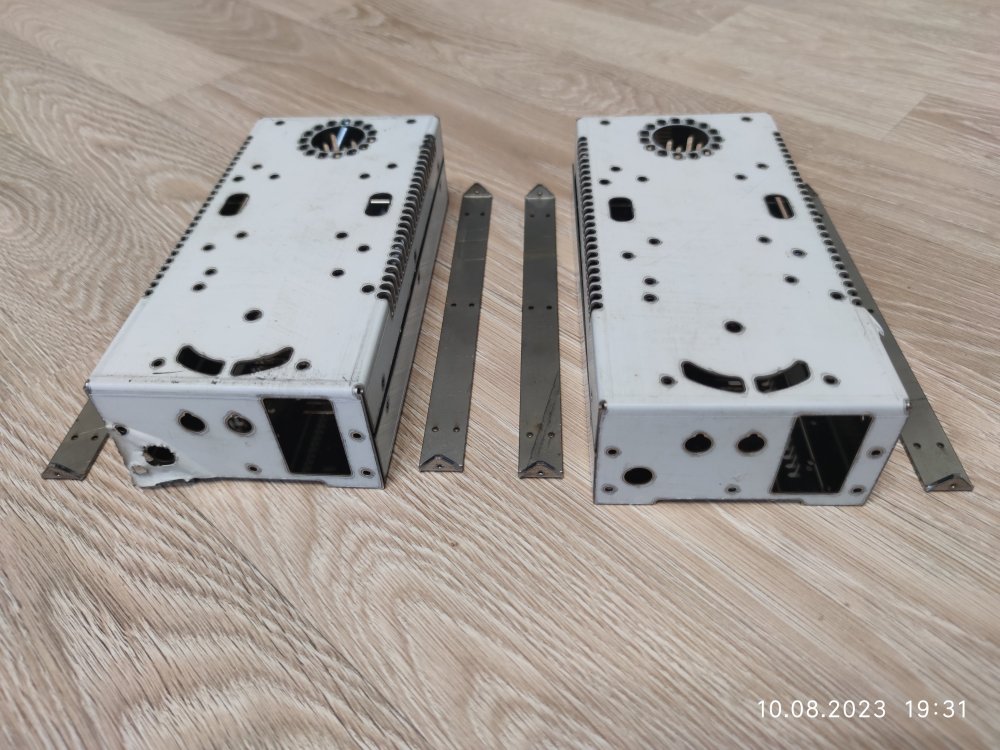

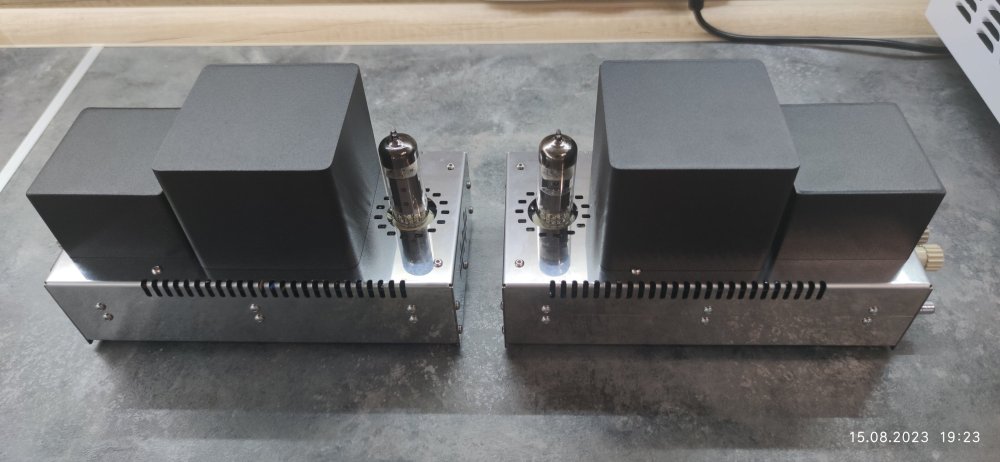

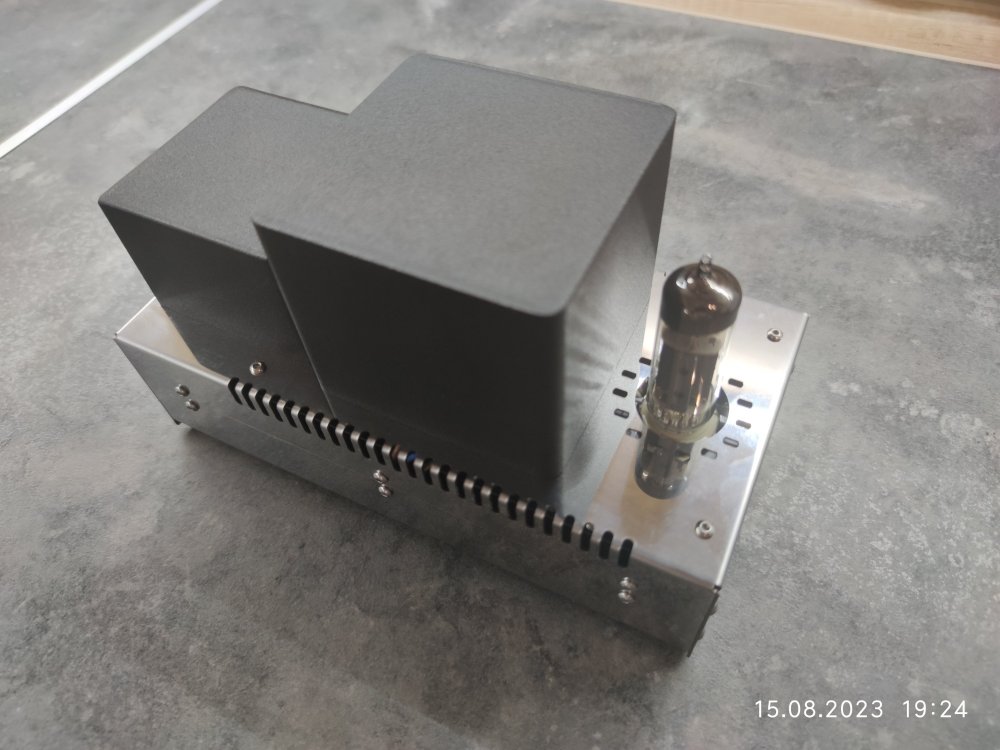

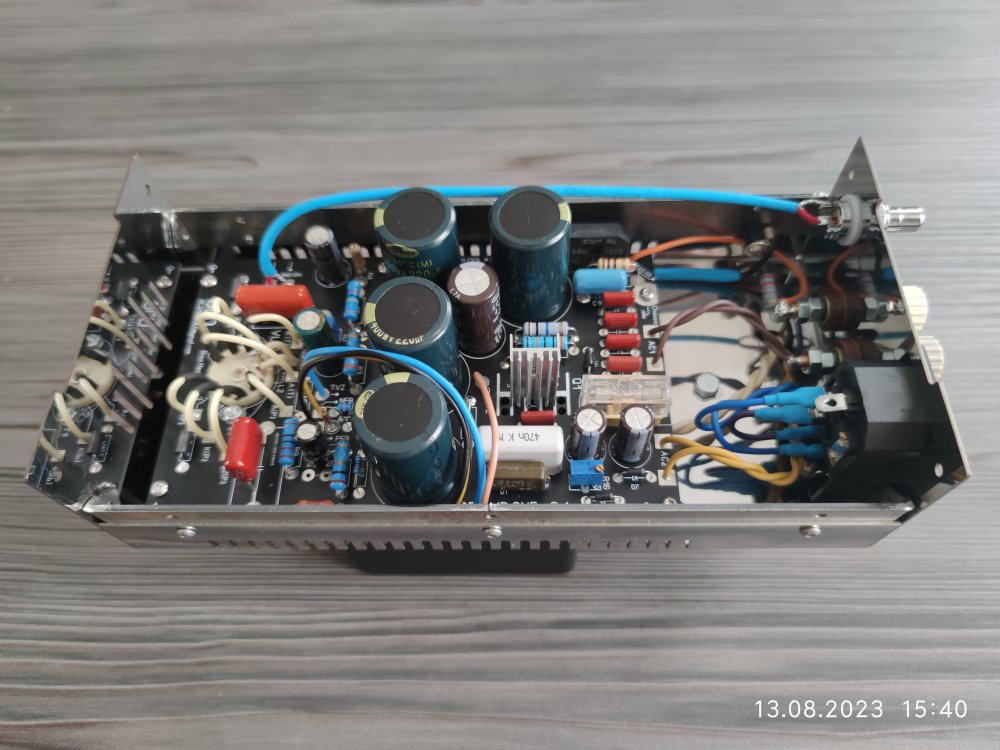

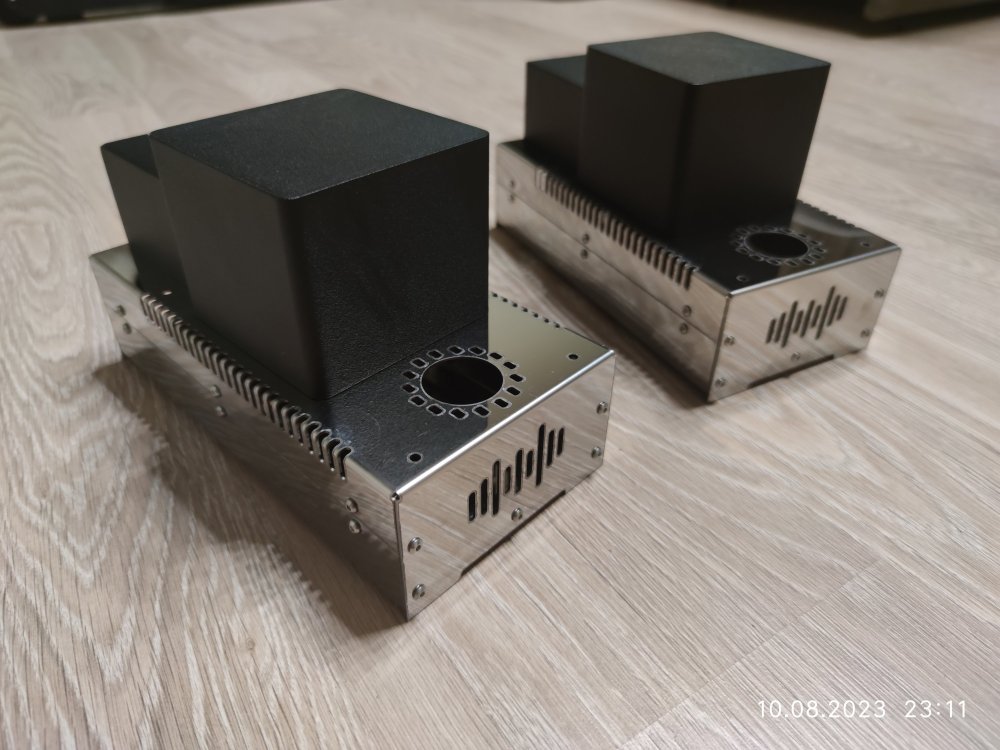

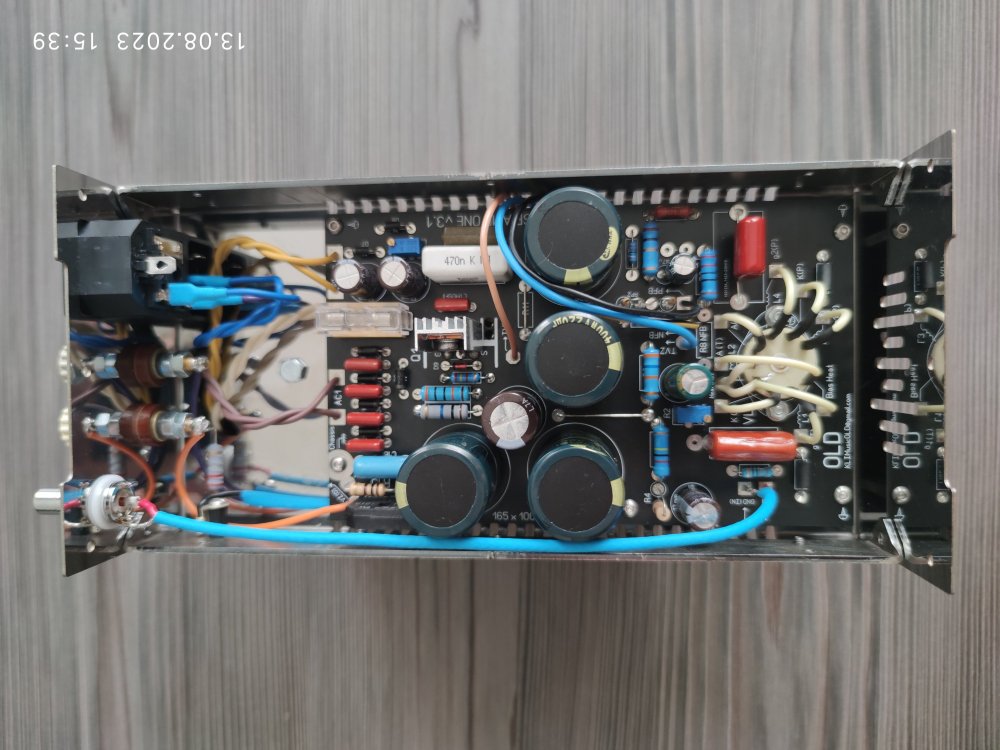

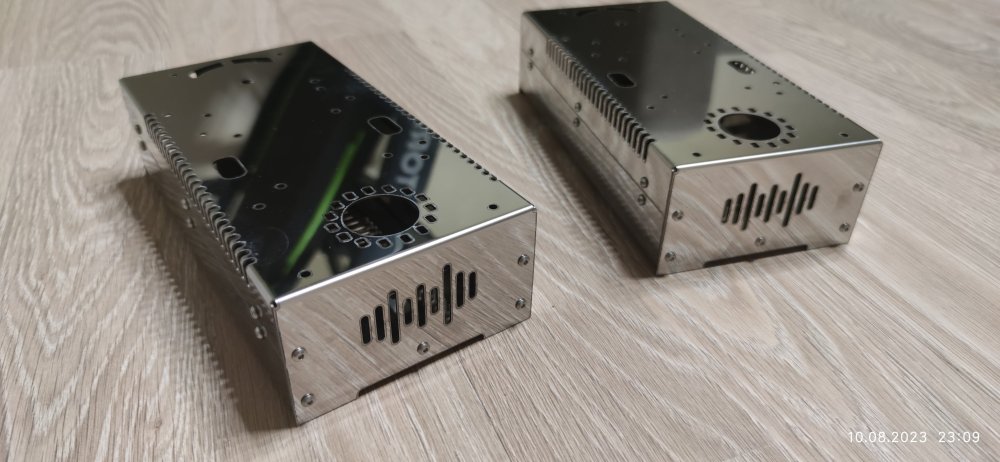

Закончил проект. Как и обещал ... Фотоотчёт...

Вот это по взрослому. Одна лампа. Может все озеркалить или наоборот очернить?

  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted

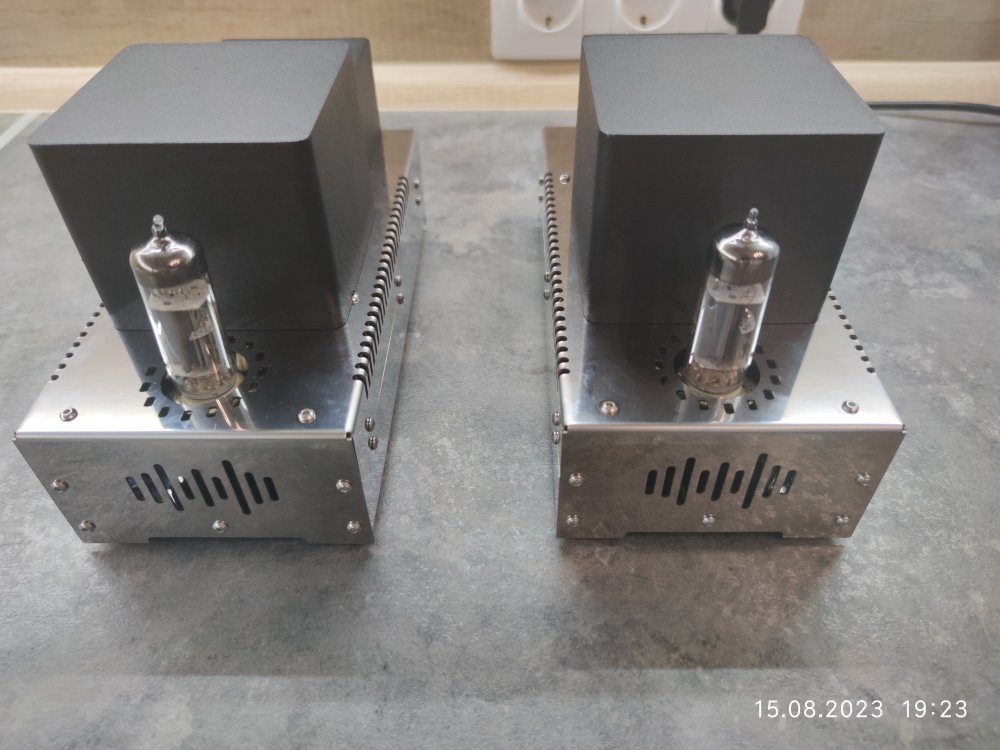

Чёрные колпаки и нержавейка - визуально довольно спорное решение. Уравновесить колпаки можно небольшими накладками из той же нержавейки. Это азы. Теперь о реальной жути: пластмассовые "барашки" кАлоночных "разъёмов". Да ещё и добавка коричневого. Ужас. Немедленно заменить. Но не на китайскую голду, а на китайский же родий. Два цвета тут должно быть, два! Чёрный и серебро. Тогда это будет значительно приличней, а не смесь нижегородского с французским, и не торчащее из камзола исподнее.

  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted

Если это "для себя" - я бы точно не стал менять старинные советские приборные зажимы на хоть какое китайское г...., хоть родированное хоть золоченое хоть какое. Для себя я бы ещё и сетевой шнур сделал бы несъемный, "адназначна!" (С). Если, разве что, "ехать" не очень надо, а шашечки важнее... Тогда да,  "...чёрное не одевать, белое не носить и, самое главное -  никогда нигде ни в коем  случае не танцевать!!! "(С).

  • Like (+1) 3
Stan Marsh Mentor

Stan Marsh

Posted
Posted
9 минут назад, Xрюн222 сказал:

Если это "для себя"

Не думаю, что это для себя. А если и для себя, то кроме китайского и советского есть и другие "альтернативы".



9 минут назад, Xрюн222 сказал:

шашечки важнее...

Чтож у нас так повелось: Либо говно китайское, либо антиквариат замшелый? Без полутонов. И, кстати, судя по нержавейке и стальным колпакам, тут шашечки имеют значение. Да, и по Москве лучше-таки с шашечками.

alnsu Veteran

alnsu

Posted
Posted

Приборные серебренные горячим серебрением разъемы переживут всех критиков и продолжат безотказно работать дальше. А если обычные латунные, то на МЦ шке еще с 56 года стоят и работают без проблем.

  • Like (+1) 1
alex2203 Proficient

alex2203

Posted
Posted

На счет критики  мне кажется  под этот дизайн компьютерные сетевые разъемы и выключатели? Я бы без сетевого разъема и хороший тумблер чтобы включался с громким щелчком, Шучу но ностальгия осталась.

Климентий Local

Климентий

Posted
Posted
3 часа назад, Stan Marsh сказал:

Чёрные колпаки и нержавейка - визуально довольно спорное решение. Уравновесить колпаки можно небольшими накладками из той же нержавейки. Это азы. Теперь о реальной жути: пластмассовые "барашки" кАлоночных "разъёмов". Да ещё и добавка коричневого. Ужас. Немедленно заменить. Но не на китайскую голду, а на китайский же родий. Два цвета тут должно быть, два! Чёрный и серебро. Тогда это будет значительно приличней, а не смесь нижегородского с французским, и не торчащее из камзола исподнее.

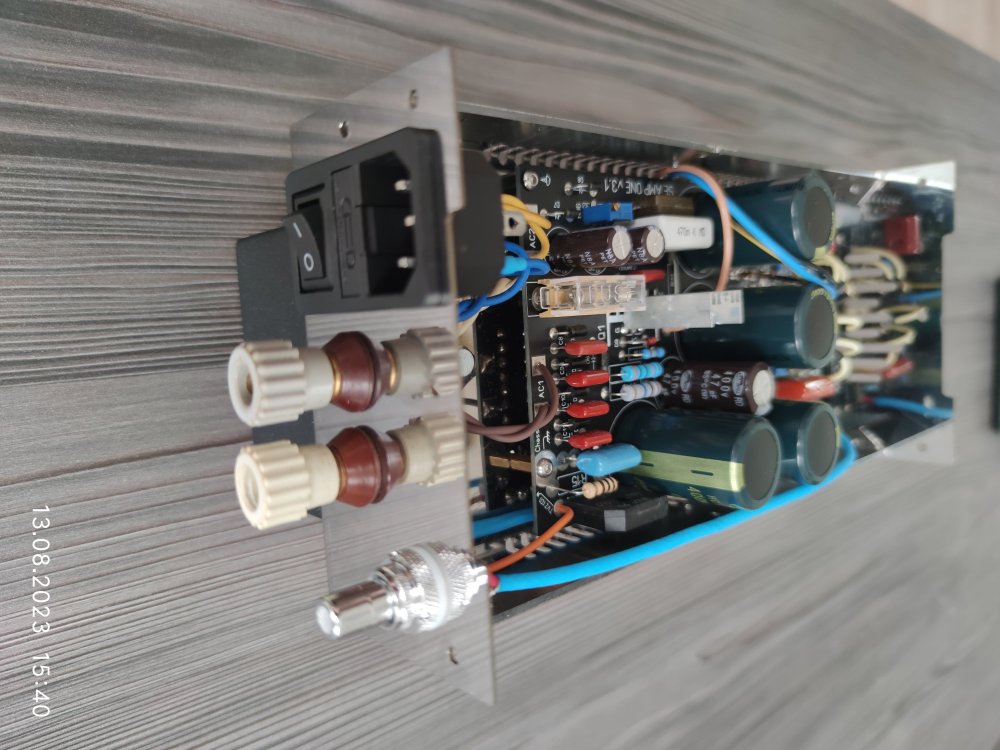

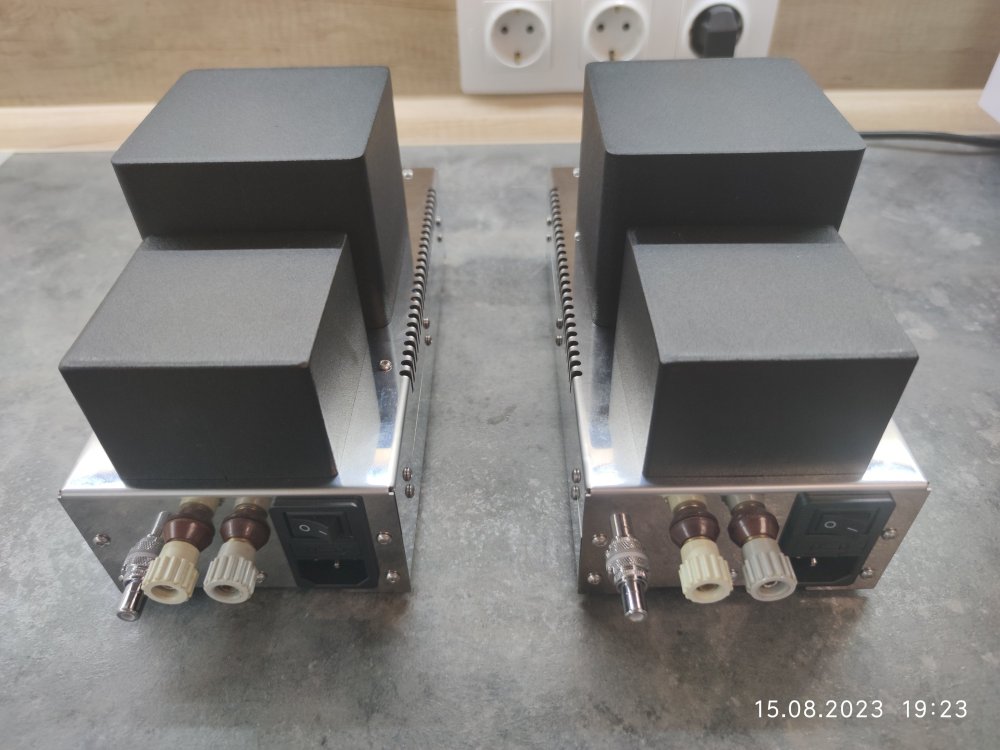

Касательно выходных разъёмов. Это разъёмы от КИПовских потенциосетрияеских мостов. Сердечник из латуни. Изоляторы карболитовые. Пластиковые барашки, имеют в основании мощную латунную резьбовую вставку. Поэтому разъёмы эти я применяю у себя постоянно. Была возможность, разобрал несколько мостов. И не променяю их ни на какие другие!

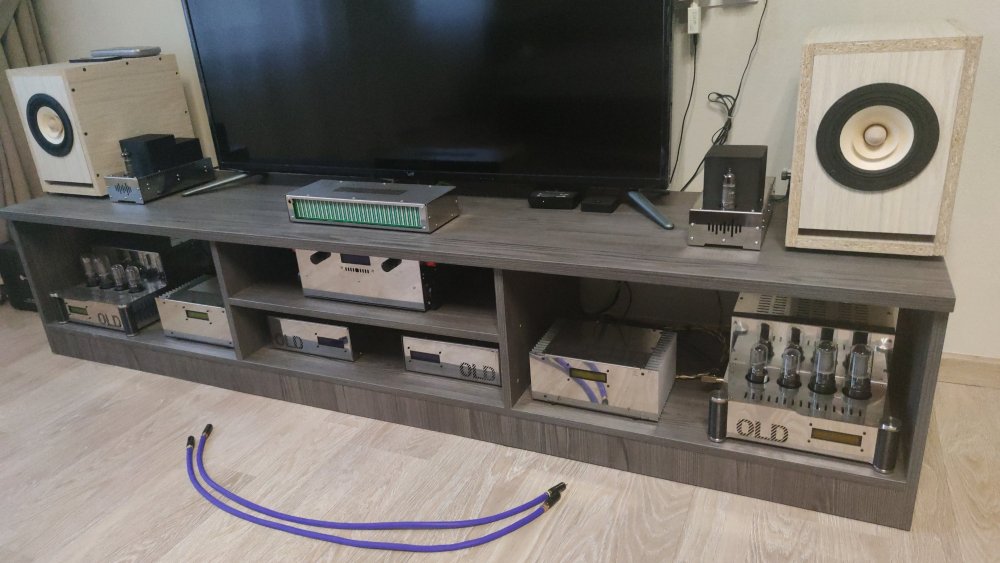

А в общем усилители сделал для своей аудио стойки.

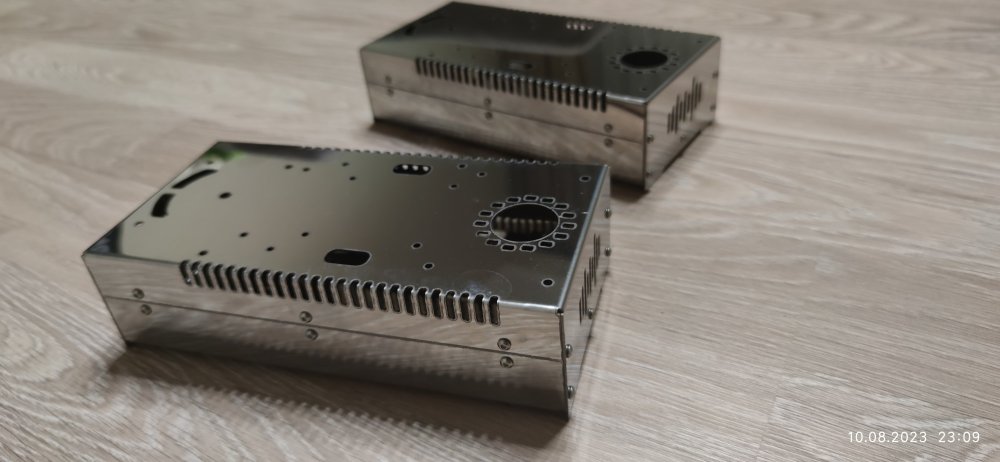

Нержа и чёрные колпаки в живую смотрятся отлично! Фото не передаёт...

Климентий Local

Климентий

Posted
Posted
2 часа назад, alnsu сказал:

Один минус выходные клеммы не обозначены полярностью.

Не успел... Фото сделал прям сразу после сборки... Будет маркировка на клеммах...
