В 20.09.2023 в 17:13, Илья Александрович сказал:

Вот не соглашусь с тем, что для лампового усилителя "ламповые колонки" в виде всяких щитов и т.д. ...

Тем не менее на графике импеданса АС для лампового усилителя нежелательны существенные выбросы и провалы.

  • Replies 282
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Stan Marsh
Stan Marsh

Я музыкантам доверял бы в последнюю очередь. Точнее, не доверял бы вовсе. Тот, кто тесно с ними общается, знает, что слышат они не так как обычные меломаны. Не так, не то и не тем.

May
May

Конечно, АС для лампового УНЧ бывают различные. Различные акустические оформления  от Jensen для динамиков/драйверов винтажных или современных - как вариант во вложении, Jensen loudspeaker KITS от наш

Карабасс
Карабасс

Да мне только легче от этого станет!, но лучше было бы их молча игнорировать, тем кто АС ЩИТ видел только на картинке.  В ссылках, что я привел выше есть ПОЛНОЕ ОПИСАНИЕ РАБОТЫ ГРУППОВОГО ИЗЛУЧ

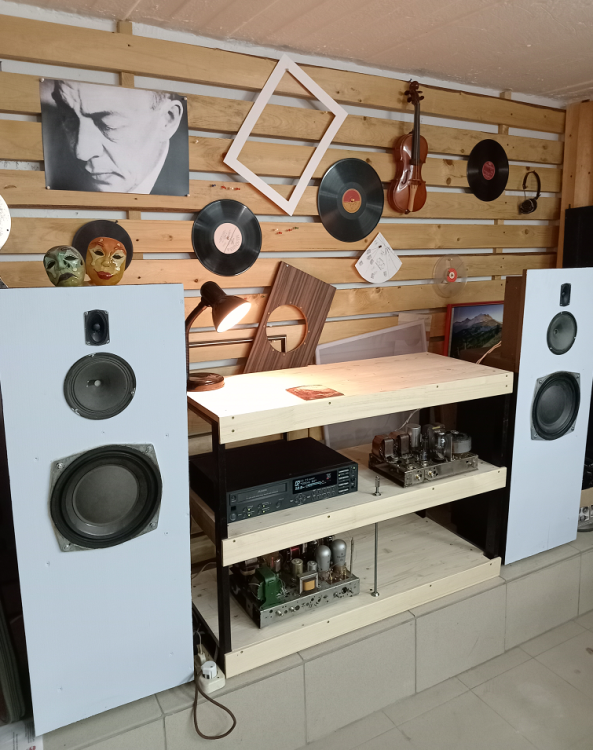

Posted Images

AlexKorotov Local

AlexKorotov

Posted
Posted

Раз речь пошла про большие СЧ динамики, которые позволяют накрыть почти весь диапазон + нч поддержка, то из разного, побывавшего у меня, для разной музыки, на мой взгляд интересен (как СЧ) фостекс 207 (с коррекцией) и наши 25гд18/22.

Чуть хуже: можно вспомнить еще аудакс, такой синий (25 см) , вроде наших 4а28, тоже 16 омный...

Эти, вышеперечисленные некоторе время работали с НЧ секцией от пирлесс в щитах или ЗЯ.

Остальное, включая лаутеры, гудмансы, биги, разные телефункены и прочие от радиоприемников, включая весь отечественный асортимент из радиоприемников/тв не задержался в виду жанровых ограничений.







  • Like (+1) 1
юрий робертович Local

юрий робертович

Posted
Posted

От АБ плиз

Сразу обломаю насчет купольников из шелка в пару к 10ГД-30. Пробовал, разные, не катят. На средине явный провал и не по ачх(там ровно) а по энергетике и балансу. Пупок 10ГД-30, отрабатывающий средину, явно больше диаметром, нежели купол пищалы и она на стыке не сливается звучанием с басовиком, средина теряет богатство , получается пум-цыц. Презенса нет.

И совсем другое дело, просто разительно отличие- паршивец этакий, Визатон TW70 . Бумажный твитер , когда-то копеечный, нынче-кому как.

Месяц назад вырулил двухполоску на 10ГД-30 и TW70 в коробке от колонки 25АС-109, там внутри 25 литров. за счет доски снаружи добавили литра три. Получился шедевр звука и ачх.

Кто не верит-выйди вон.




  • Like (+1) 3
Михаил SM Local

Михаил SM

Posted
Posted


От АБ плиз

Сразу обломаю насчет купольников из шелка в пару к 10ГД-30. Пробовал, разные, не катят. На средине явный провал и не по ачх(там ровно) а по энергетике и балансу. Пупок 10ГД-30, отрабатывающий средину, явно больше диаметром, нежели купол пищалы и она на стыке не сливается звучанием с басовиком, средина теряет богатство , получается пум-цыц. Презенса нет.""

Просто человек мастер своего дела , оперирующий не только обмерянными АЧХ , но опытом субъективного контроля .  В  моих проектах АС , где применяются ШП , купольные твиттеры тоже практически не применяются , но бумажные , конусные.  С 10-ГД30  в идеале хорошо сшилась бы 3гд-15м  , один из лучших конусных твиттеров в СССР.  Потом стали ставить 3гд-31.  https://ldsound.info/3-gd-15m/

  • Like (+1) 1
юрий робертович Local

юрий робертович

Posted
Posted

Мне все равно, но 3гд-15м редкий очень. Визатон TW70 в продаже есть, и не хуже 15м.

Стараешься, вечно редкий найдут, и нахваливают, то щит охеренных размеров... в комнатушке 15 кв. м, то 4а28 черт знает каких лет, а они бывают разные по конструкции.

Михаил SM Local

Михаил SM

Posted
Posted
3 часа назад, юрий робертович сказал:

Мне все равно, но 3гд-15м редкий очень. Визатон TW70 в продаже есть, и не хуже 15м.

Стараешься, вечно редкий найдут, и нахваливают, то щит охеренных размеров... в комнатушке 15 кв. м, то 4а28 черт знает каких лет, а они бывают разные по конструкции.

Так понятно , что хорошие вещи на дорогах не валяются , но важно уметь понимать контекст .    Щит тот же даже немалых размеров , если свернуть, то будет ОЯ и размер 600 х 1000 х 250  или даже 500 х 800 х 200 мм , поставленные на аккуратные ножки , уклончик( в градусах)  переднего щита не забыть , убрать хлам весь из комнаты ..,  и вот принципиального иного уровня аудиосистема ; не в пример скворечников ЗЯ или ФИ .

3ГД15(м) редкий , но есть Сименсы аналогичные (VAC ) ,стоят всего -то пол российские наши пенсии , на альнико , 50-е годы.  Прожить жизнь и так не послушать АС с Сименсами ... :tap:, хотя в этих Визатонах есть что-то от Сименсов -  характер ВЧ тот же.

  • Like (+1) 1
  • Cool (+1) 1
S.Laptev Veteran

S.Laptev

Posted
Posted

Был ещё ВГД с винтом в керне от Фестиваля что ли, пользовал с 8ГД1РРЗ через КБ-Г, купили хату, денег не было совсем.

С середины 90-х всегда были отрытые колонки, сколько бы пар не стояло в кдп, всегда в фаворе. "Глоток чистого воздуха" - А.Тарим

А про 10ГД30, 8ГД1, 30ГД1, 25ГД26, 10ГДШ, лучше забыть всё же, сколько можно в 70-х пребывать.

Xрюн222 Mentor

Xрюн222

Posted
Posted

"ВГД с винтом в керне", да живой, поди, нынче сложнее найти, чем его прототип от Сабы... А уж пару одинаковых - вероятно, совсем невероятно.

Sergio Proficient

Sergio

Posted
Posted
14 часов назад, Михаил SM сказал:


От АБ плиз

Сразу обломаю насчет купольников из шелка в пару к 10ГД-30. Пробовал, разные, не катят. На средине явный провал и не по ачх(там ровно) а по энергетике и балансу. Пупок 10ГД-30, отрабатывающий средину, явно больше диаметром, нежели купол пищалы и она на стыке не сливается звучанием с басовиком, средина теряет богатство , получается пум-цыц. Презенса нет.""

Просто человек мастер своего дела , оперирующий не только обмерянными АЧХ , но опытом субъективного контроля .  В  моих проектах АС , где применяются ШП , купольные твиттеры тоже практически не применяются , но бумажные , конусные.  С 10-ГД30  в идеале хорошо сшилась бы 3гд-15м  , один из лучших конусных твиттеров в СССР.  Потом стали ставить 3гд-31.  https://ldsound.info/3-gd-15m/

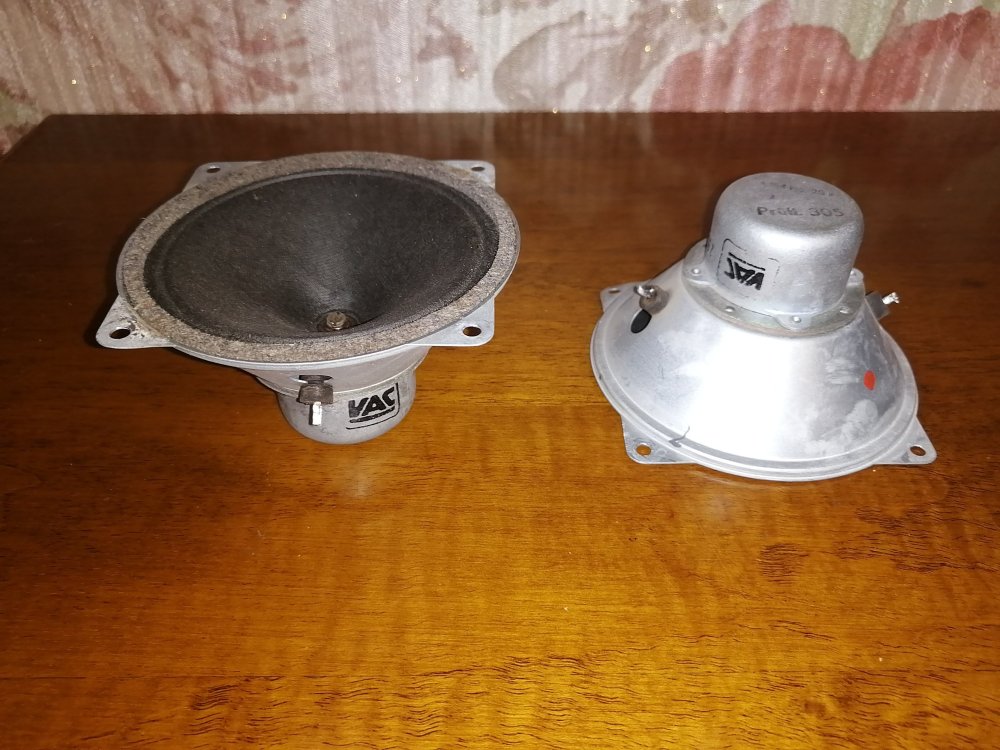

VAC - класс! IMG_20231001_190930.thumb.jpg.11ae9a1683443608e23eefb5c1dccf90.jpg

  • Like (+1) 1
U.L.F. Community Regular

U.L.F.

Posted
Posted

Ключевым пунктом для выбора АС для лампы всё-таки будет бюджет. А так... можно вполне наслаждаться звучанием каких-нибудь АС на  визатон BG-20(без разницы, по Бокарёву ли они будут сделаны или взяты конструкции из журнала Кланг+Тон), а кому то и каких-нибудь рупорных монстров на дорогущем винтаже или топовых широкополосниках будет мало. :smile-44:

Единственное от чего категорически хотелось бы отговорить, так это от экспериментов с разными вариациями и клонами С90, С30 и прочим советским низкочувствительным резиномоторным хламом.

  • Like (+1) 2
  • Thanks (+1) 1
S.Laptev Veteran

S.Laptev

Posted
Posted
1 час назад, юрий робертович сказал:

Меня как то дивные динамики не интересны.

Позвонил, есть 2 шт 10мас-1 от Веги, как улучшить, бубнят сильно. Сказал, 4 мг намотай, у меня есть 2гд-40р, остальное сделаю



Ну и зря, есть не дивные, 4ГД4, 5ГД14, 6ГД1РРЗ и подобные.

Ещё была доработка 10мас от Шорова - трубку вставляли, фазик им в помощь, толк был.

2 часа назад, Sergio сказал:

VAC - класс! IMG_20231001_190930.thumb.jpg.11ae9a1683443608e23eefb5c1dccf90.jpg

VAC название завода, который магниты делал, был ещё Дортмунд и т.д.

  • Like (+1) 1
Михаил SM Local

Михаил SM

Posted
Posted
4 часа назад, S.Laptev сказал:



С середины 90-х всегда были отрытые колонки, сколько бы пар не стояло в кдп, всегда в фаворе. "Глоток чистого воздуха" - А.Тарим

А про 10ГД30, 8ГД1, 30ГД1, 25ГД26, 10ГДШ, лучше забыть всё же, сколько можно в 70-х пребывать.

Многие используют советские динамики как уровень ностальгический , но или аудиосознание так и осталось в 70-х , дальше рельсы человек не проложил.  Из советских хорошо работают в ОЯ (АС открытого типа) ШП   10ГД-36 , при условии исправного полиуретанового   подвеса и работе парой или 4 шт на АС без кроссоверов .

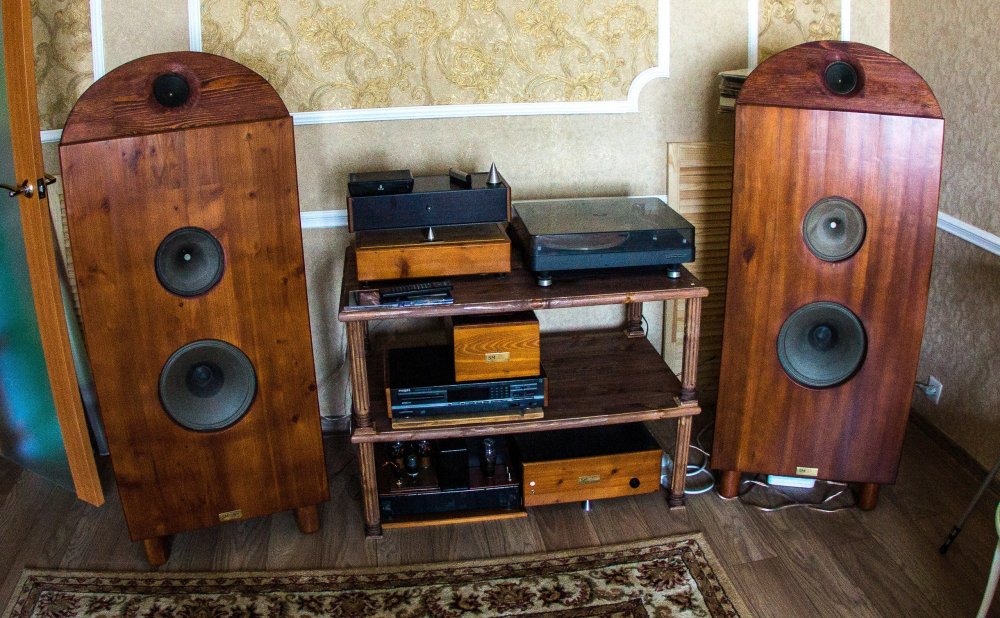

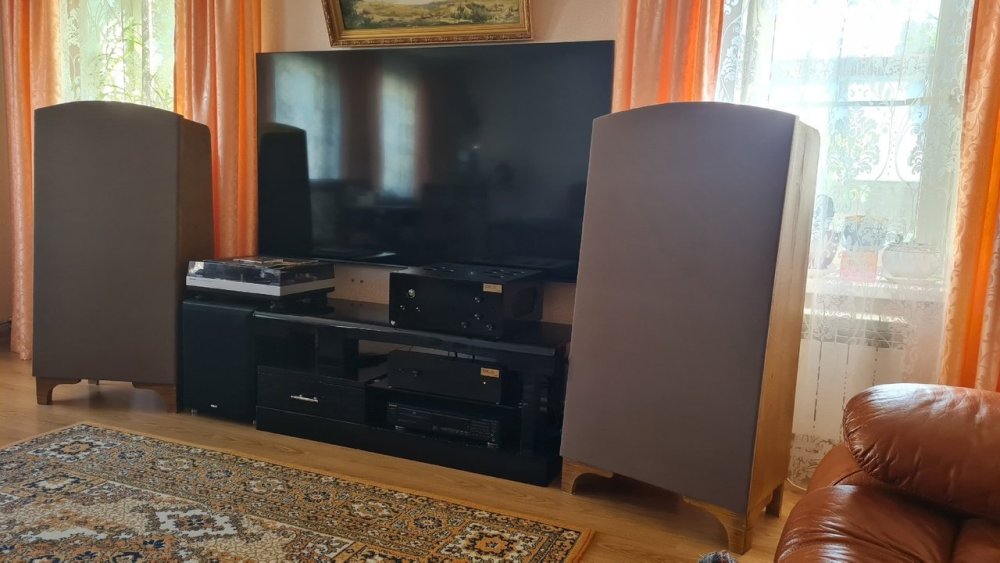

Что поразительно , очень часто системы себе делают именно люди пенсионного возраста . Две Тверские системы , у нас пенсионеры только открытого типа себе делают , многое сами , главное , чтобы была устремленность и грамотное техобеспечение .



Михаил SM Local

Михаил SM

Posted
Posted
2 часа назад, юрий робертович сказал:

Меня как то дивные динамики не интересны.

Позвонил, есть 2 шт 10мас-1 от Веги, как улучшить, бубнят сильно. Сказал, 4 мг намотай, у меня есть 2гд-40р, остальное сделаю


Цитата из статьи А. Лупырева и еже с ним  :"" ...удовлетворить слишком требоват. слушателя они не могут (10гд-30 с разделом 5 кгц) ,слишком велики  переходные искажения на средних частотах . ""

"" С1-С3  ... могут быть бумажными или керамическими на не менее 25в ""  . Лютая шляпа.  Как часто было принято в наше время , четверо усугубили  казенного спирта .., и ""зафигачили ""  очередную модернизацию , статья в стиле Радива -  бумага всё стерпит.

р.с.  Конденсаторы в кроссовере должны быть не менее 160в...250в  , как советуют профессионалы .



р.с.  Переходные искажения на средних частотах ?    Это что и как проявляется , если есть у кого опыт ?

ДимДимыч Veteran

ДимДимыч

Posted
Posted
15 часов назад, Михаил SM сказал:

Что поразительно , очень часто системы себе делают именно люди пенсионного возраста . Две Тверские системы , у нас пенсионеры только открытого типа себе делают , многое сами , главное , чтобы была устремленность и грамотное техобеспечение .



Молодцы пенсионеры.

Михаил SM Local

Михаил SM

Posted
Posted
3 часа назад, юрий робертович сказал:

 10ГД-36 вообще то в ЗЯ

""Вообще ты чё"" , если Qt  у динамика 0,8 , что бы ему в ОЯ не звучать ?

https://ldsound.info/10-gd-36-40/

В реальности диполь открытого оформления все эти закрытые оформления -с ваткой , ватином , парралоном внутри , "рвёт как тузик грелку"" -  субъективно экстремально ясная и открытая середина и подача .  В ЗЯ тот же динамик -это звук , как в ""канцлагере "" - заметны сильные ограничения , звук как-бы уходит в себя , в мониторность ,  в обеднённость , имхо.

  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted
21 минуту назад, Михаил SM сказал:

диполь открытого оформления

- Это, кажется, ваш первый опыт в прозе? Поздравляю вас! «Волны перекатывались через мол и падали вниз стремительным домкратом» Ну, и удружили же вы «Капитанскому мостику». Мостик  теперь долго вас не забудет, Ляпис!

- В чем дело?

- Дело в том, что: Вы знаете, что такое домкрат?

- Ну, конечно, знаю, оставьте меня в покое:

- Как вы себе представляете домкрат? Опишите своими словами.

- Такой: Падает, одним словом.

- Домкрат падает. Заметьте все. Домкрат стремительно падает. Подождите, Ляпсус, я вас сейчас принесу полтинник. Не пускайте его.

21 минуту назад, Михаил SM сказал:

парралоном



21 минуту назад, Михаил SM сказал:

канцлагере

Пожалейте русский язык!





  • Like (+1) 1
  • Thanks (+1) 1
