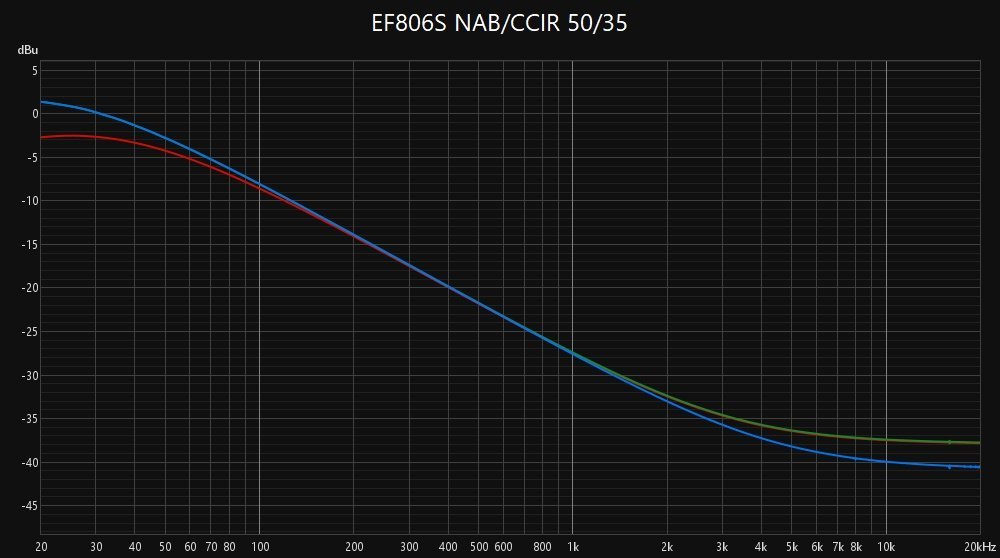

Штудер С37, конечно.Кусочек УВ. Они повторяли эту схему не менее 100000 раз серийно. Фактически, ни что иное, как "усилитель Вильямсона" или "обычная Динака"(С) :), только на есс88. По сроку службы - приходили С37, явно отработавшие в студиях лет по 25-30, с протертыми на почти миллиметр ферритовыми стирающими головками (!) и лампы, как были с завода, там не редкость. Да, они подсевшие, конечно, и ощутимо, но все работает как надо. Порядка 6 ма ток на половинку е188сс, никаких проблем. Выходное, кстати, указано как "менее 20 ом" на 200-омном выходе. И оно так и измеряется, действительно, прямо измерителем R, на 120гц или 1 кГц. Подводно-надводные камни, прежде всего, вероятно, в вых.тр-ре соотв.качества и устройства (залит в эпоксидку, эдакий кубик). Питание всех блоков от стабилизатора на 255 вольт, лампового, конечно. Накал через стабилизатор на германиевом транзисторе, но только на самые критичные каскады. Остальные перем.током. Уже точно не помню, но вроде никаких особых проблем с исходным вариантом РС-10 при работе хоть на LR, хоть на LCR, не выявлено... Как то оно и лаконичнее, без Штудеровской , как мне кажется, избыточности - слишком хорошо уже тоже нехорошо :). -

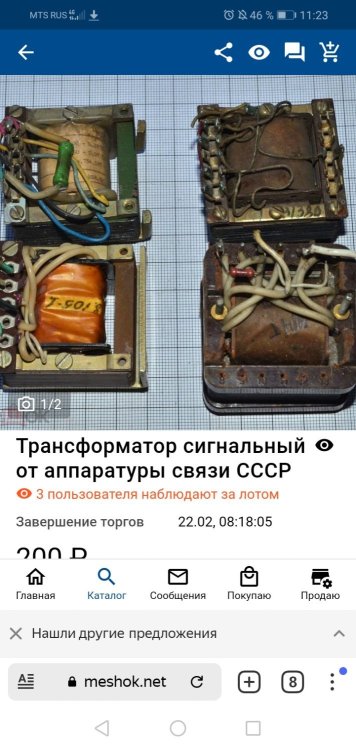

.thumb.jpg.32baf900faf41b0728b9c68dae00a77c.jpg)
А что если помеха не в противофазе производится... Вопрос. Если максимальный сигнал известен, то ограничитель точно поможет. Вольт-секунда у щелчка малая. А если вольты подрезать, то вообще хорошо. А так - надо неказуальный фильтр, который знает что будет. Что обычно и делается. Знают, что щелчок и заменяют. -
By Валерий Кожин · Posted
Интересно, зачем? Всякие пролоджики, что-то подобное умеют, центральный канал выделяют. -

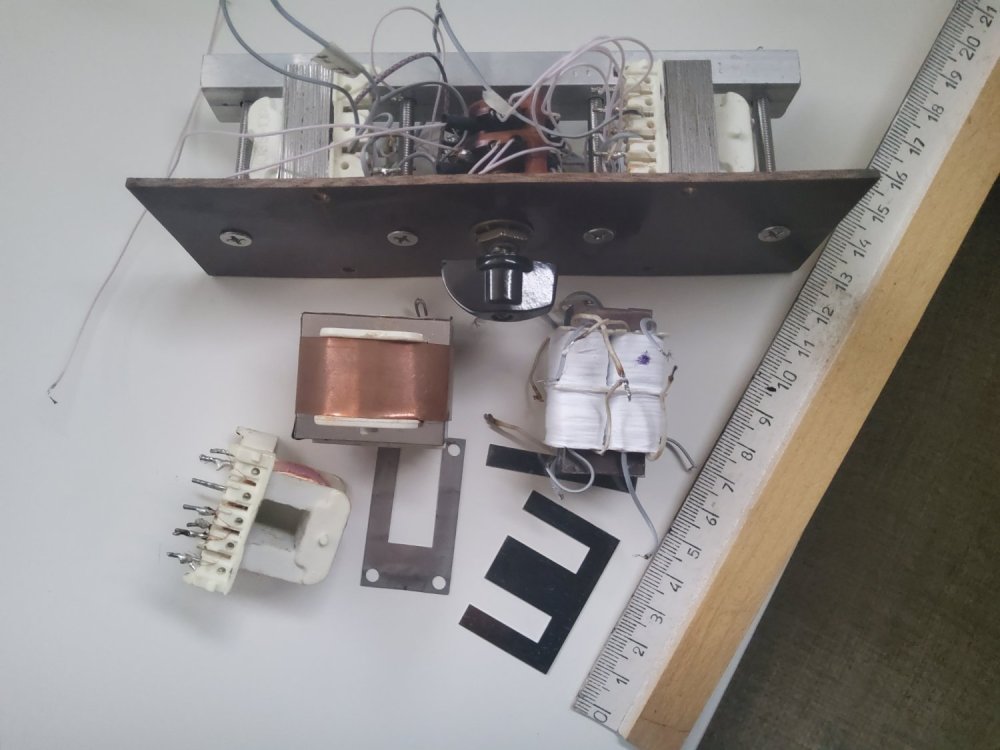

MKT. Допустим, это импеданс на нижней граничной частоте равный 10к. При этом должны быть указаны условия измерения,включая сопротивление источника. А чему равен Z на 20кГц без шунта во вторичке? -
By Colonel Burrous · Posted
Сергей Михеев, знаменитый журналист, однозначно говорил, что кроме бед, это ИИ ничего не принесёт. -
Давайте уже к гуманитариям. Вместе с автоколебательной противоэдс. Хотя последнее - не Вам.
-
Потому что это ИИ, поэтому на форуме у нас его "сообщения" под запретом, как не отражающие полную реальность или погоду у синоптиков - 50 на 50% , гадание сплошное. -
еще добавлю что корпус из фанеры 10мм, это вибрирующая акустика , т.е именно в этом вся фишка ее кайфового звука - Resonanzboden, такого типа выпускали большие приемнки как Saba, Graetz или Grundig. Никаких масивных толстых стенок как 15-20мм или того толще!!! -
Нашел!!!! черт ногу сломит что там выпускали то и зачем столько модификций Внешние размеры (ВхШхГ): 1000х450х320 мм ( с ножками или без история уже умалчивает) Вес одной АС: 20 кг но здесь не 2гд-8!! а 2гд-28, т.е где что как пишут, но схема фильтра верна и фото! там не 2гд-8!!! Может и наверно 2гд-28! Вот если такое попадется. надо сразу брать, даже как резервную акустику, или на кухню..в любом случае брать !!! Вес ее 20кг, вес второй и третьей 16 и 15кг
-
By Colonel Burrous · Posted
Вы более чем странный человек, мистер матсс. Я Вам, уже тысячу раз говорил, что схема Корзинина не применима к блокам питания на прямонакальных кенотронах, а моя-применима. В схеме Корзинина, кенотроны горят как свечки, что было мною опробовано. Делаю однозначный вывод о том, что специфику работы кенотрона, Вы не знаете. Так же, в который раз, прошу пояснить, почему ИИ назвал мою схему неработоспособной, а она работает уже 20лет и не было ни одного сбоя в работе? Прошу ответить конкретно, не сползая на пустопорожние разговоры. -

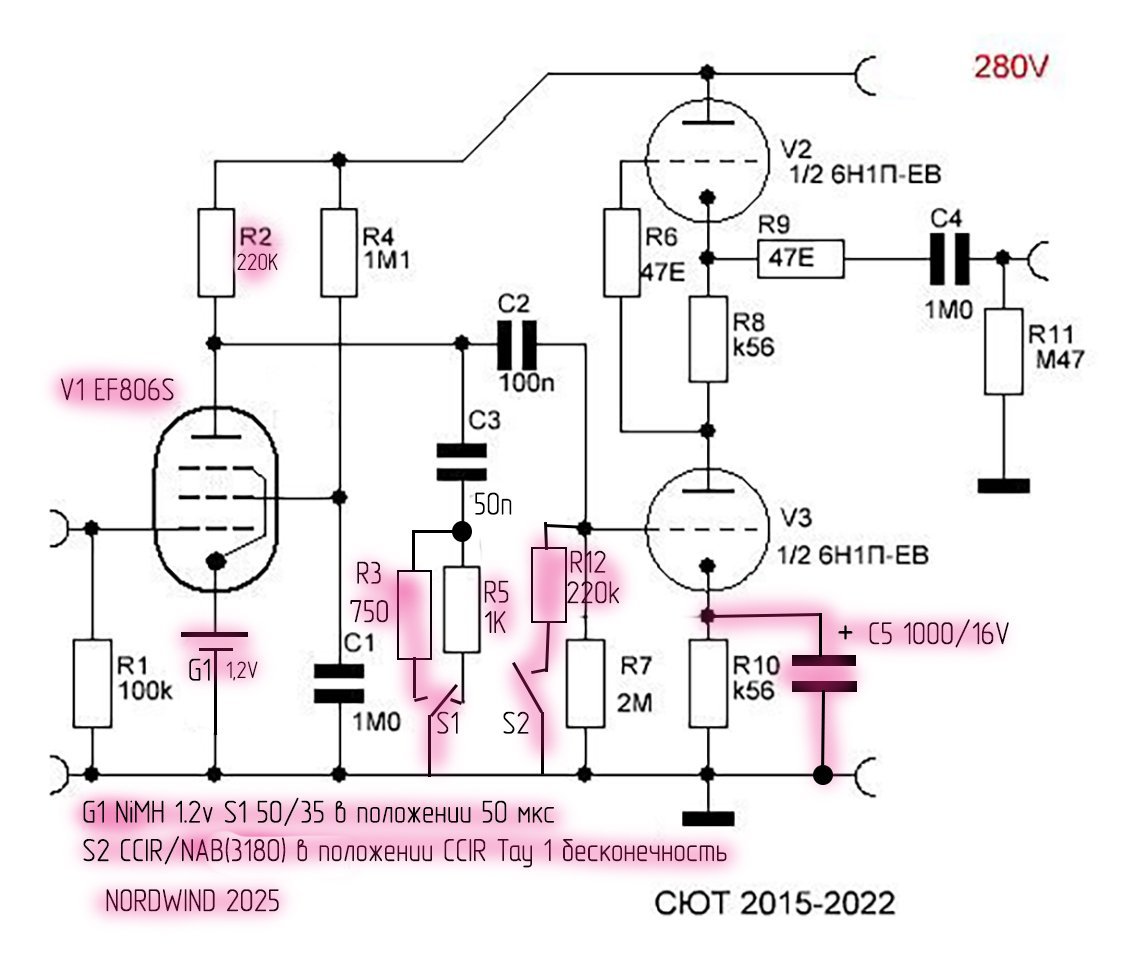

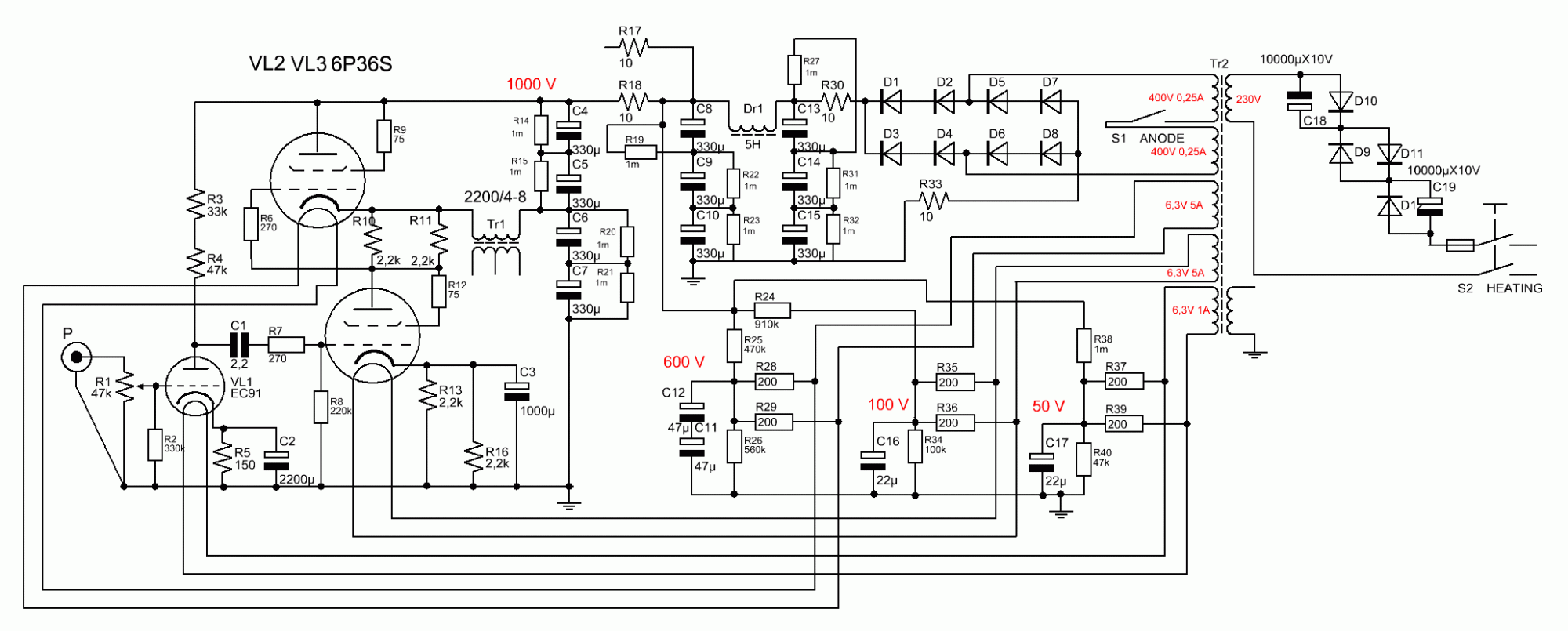

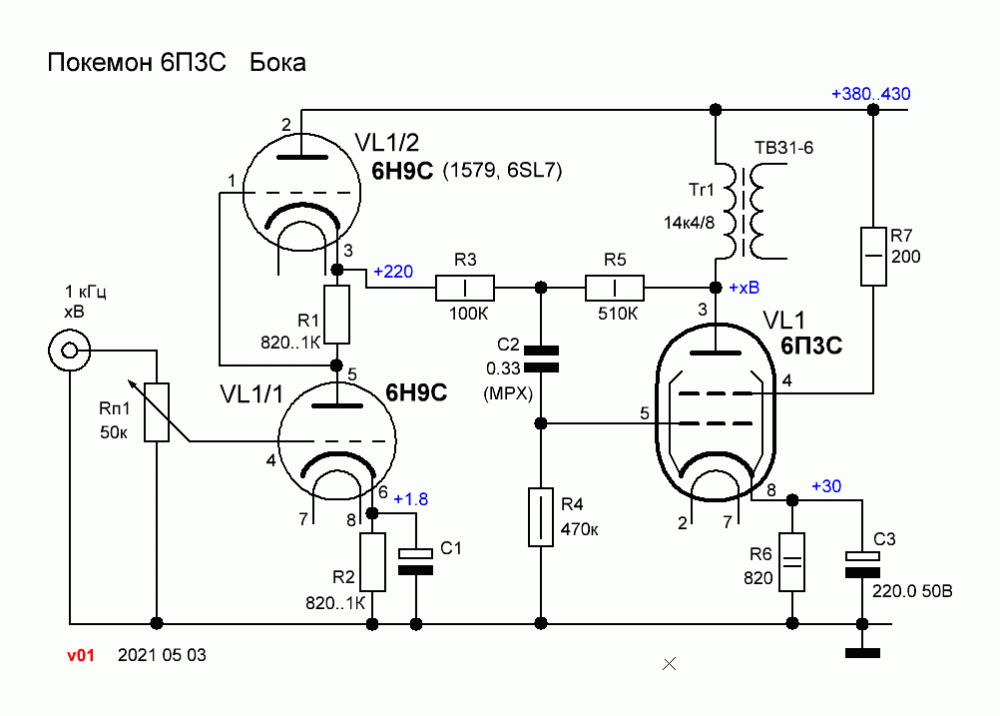

Пока руки доделывают предусилитель, голова уже живет следующим этапом - фонокорректором.) По душе общая архитектура Pultec PC-10: две одинаковые ступени усиления, между ними коррекция. Но там есть свои проблемы при работе на низкоомную LCR коррекцию. Склоняюсь выполнить ступени по такой схеме: Уже не вспомню откуда у меня взялся этот фрагмент (возможно Вы, Никита Сергеевич, публиковали) и чье авторство схемы (Нойман, ЕМТ ли?), но такая конфигурация более логична при работе на 600 Ом. По прикидкам, усиление ступени около 30дБ, выходное сопротивление 130 Ом. Вопрос в том, повторял ли кто-нибудь эту (подобную) схему, есть ли какие подводные камни? На бумаге у меня пока расхождение только в номинале катодного резистора первой лампы и нужность RC-цепочки в аноде под сомнением. Ну и некоторые опасения по поводу срока жизни ламп выходных каскадов в таком режиме. -
и как видно из фото были модели с ножками и без, где без ножек снизу окаймовка идет где ткань. Где то я видел фото , не могу найти, и если не путаю то два сч 2гд-8 стояли по бокам как раз в дизайне что материал клином идет вверх
-
всё же я ошибся, продедушкой симфонии была акустика от первой стерео радиолы Тейка Никогда не видел такую радиолу так же, как и акустику к ней, в которйо как раз по два динамика СЧ. И как понимаю когда вупустили стерео радиолу симфония, то ее - эту акустику комплектовали со стерео симфонией с 64 по 67год (наверно, но это не точно) Тейка выпускалась с 59ого года, т.е получается эту акустика шлая с 59 по 67год.(?) Нигде не встречал ни такую радиолу ни акустику эту живьём. В МРБ 402 пишут что тейка была автоматом на 10 платинок, и динамики в акустики там стояли 6гд-1 лопух и два вч 1гд-1. Вообще понятно что дело тёмное и ничего непонятно
-
By Colonel Burrous · Posted

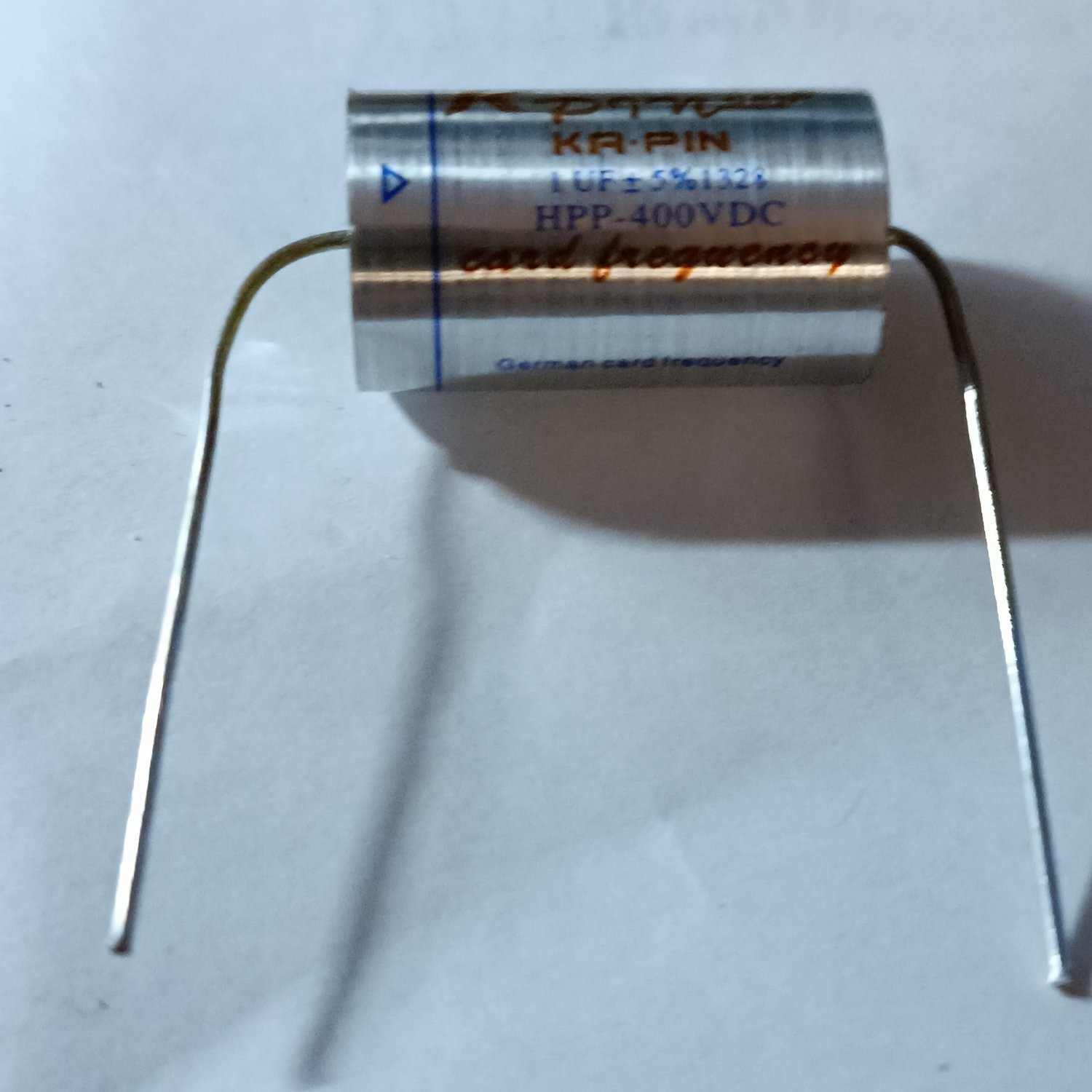

Слово "ньюанс", в русском языке не существует, читайте словарь Даля и Ожегова. Нигде и никогда я не писал о том, что я умней других. Мало того, я везде указываю, что в радиотехнике я ничего не понимаю и не имею соответствующего профильного образования. Большие ёмкости применены мною с определённой целью-увеличение времени задержки подачи анодного напряжения на кенотрон. Во время подачи напряжения на любой аппарат, хоть на транзисторный, хоть на ламповый, наступает момент , характеризующееся термином-"нестационарный процесс". Это есть ни что иное, как формирование ионных связей во всех элементах схемы, нельзя не учитывать, также такой параметр как экстра-ток включения/выключения аппаратуры. Время это мало, но оно достаточно, чтобы умертвить прямонакальный кенотрон . У меня, время от начала включения, до полной подачи напряжения составляет 1,5 минуты, а в оригинальной схеме 1-2 секунды. Разницу улавливаете? Схема моя была специально разработана для б/п, имеющего на своём борту прямонакальный кенотрон, но, по-видимому, все мои оппоненты, этого до сих пор не поняли.
-
-
