Recommended Posts

Posted
20 minutes ago, Евлампий said:

Вот прямо обидели.

Вот не имел намерения. Идеала нет.
Вполне возможно что на низких провал чему-то пособствует.

  • Replies 204
  • Created
  • Last Reply

Top Posters In This Topic

Posted

Кстати, сейчас выдалось окошко - проверил насчет поведения ГУ15 просто с гасящим резистором 2 сетки. Чтобы задать ту же самую точку, надо с плюса во 2 сетку вкрячить где-то 15...17 кОм. При изменении уровня сигнала потенциал на 2 сетке ездит вольт на 30, но конкретно ей это не впрок: в случае ГУшки слишком велико влияние на анодный ток, расширения "зоны линейности" не происходит, скорее наоборот. Так что если говорить именно о Гу15, то предпочтительно или жирный делитель с конденсатором, или стаб - да, лучше на катод, чем на землю. И косвенно это говорит о том, что управление по 2 сетке для нее - перспективная штука: крутизна управления приличная, токи (по крайней мере на малых амплитудах) совсем небольшие.

  • Like (+1) 1
Posted

Михаил, а сколько нужно приведёнки твз для пентодного включения?

Мне возможно как то нужно будем мотать для универсальной совместимости триодного и пентодного.

С индуктивностью понятно.

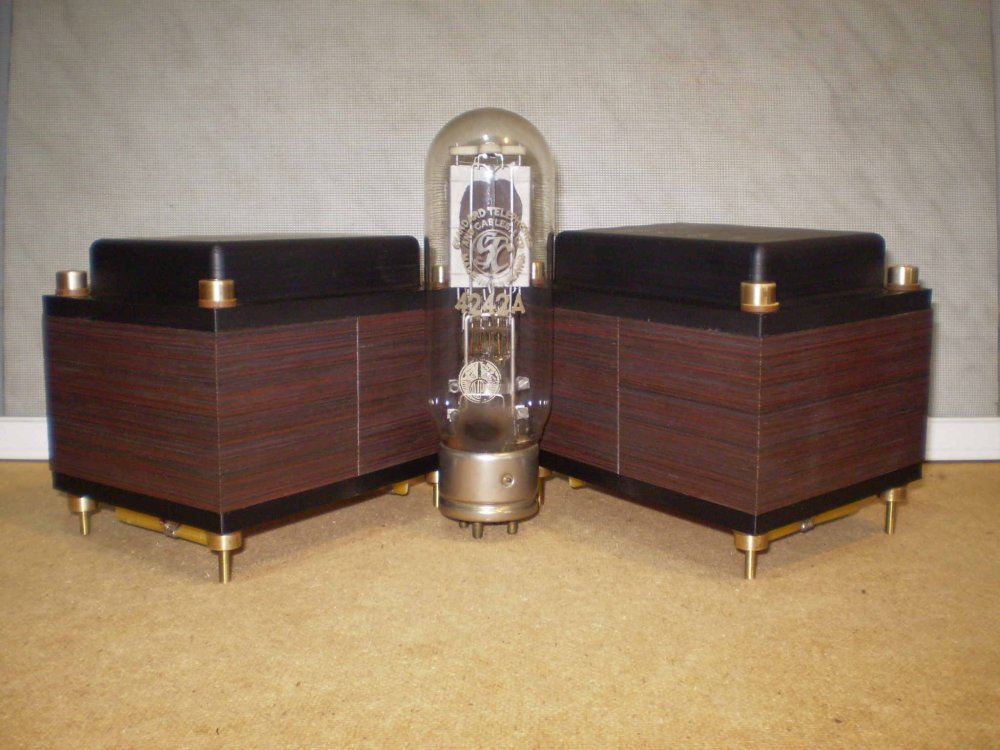

Вот такие будут, внешне близнецы этим.

Узкое длинное окно это хорошо для пентода. Минимум секций.

Ну и автоматом неплохо для триода.


Posted

 Вот триодное включение и как то нужно дорисовать пентодные цепи....

Только сейчас появилась мысль универсальности.

Если конечно это окажется возможным.:smile-55:


  • Like (+1) 1
Posted

Не, ДимДимыч. Длинная катушка - это для триода, пентод любит короткие и пышные: его рассеяние мало колышет, а вот емкостей он боится. Пентод: небольшое секционирование (точнее, небольшая емкость), приличная индуктивность, омическое почти пофиг. Триод: малое рассеяние - стало быть, секционирование, и малое омическое - значит, провод не тонкий, а значит, не особо большая индуктивность.

Как сделать более-менее универсальный транс? Если длинная катушка, и большое окно, наверное надо попытаться обойтись умеренным секционированием (допустим, 3+2), предусмотреть приличную толщину межсекционной изоляции, набить окно витками полностью, поборовшись за индуктивность.

То что получилось у меня в макете, я описал выше: приведенка 7 кОм, ток покоя 50 ма, омическое почти пофиг в разумных пределах, но если транс универсальный - то должно быть невысокое, наверное желательно ом порядка 100 - ты про КПД триодного транса знаешь лучше меня.

Что же до индуктивности, то - зависит от схемы. В той версии что я макетил сделано через... ну, в общем всё как обычно в моем случае. Поэтому со стандартным "партриджем" от "Феррографа" 18 генри полоса выходит 15 гц по минус 1 дб при наличии обратной связи и 30 гц без оной. Можно и шире вниз, но железо слишком наедается, стремно. Схему целиком обсуждать будем или нам достаточно инфы по выходному каскаду? Потому что если говорить о классическом пентодном выходном каскаде, то вроде бы мы уже всё обговорили.

  • Like (+1) 3
  • Cool (+1) 2
Posted

Только выходной каскад.

 Первым я планирую 4ж1л.

we717 сейчас негде взять, да и ценник взлетел.

7к пойдёт и для триода.

Омическое ом 200...250 для "триода" с Ri 1,3к в самый раз.

Длинная узкая катушка и  секций 1-2-1  это вполне малая ёмкость для пентода.

Лучше конечно 3к2 для триода, если прокладки толстые сделать, да ещё воздушные...то пойдёт и для пентода.

С пышной катушкой компромисс имхо сложнее сделать.

Ну и у меня другого выбора по железу нет.

Голо в сусеках.

Posted

Никогда не получится оптимума с переключателем. Дело не только в ТВЗ. Раскачка тоже нужна разная.

P.S. А как грозился больше ничего не мотать :smile-24:

Posted

 Ну так это себе вынужденно.

Правда ещё один РТ будет.:smile-11:  Не хочу хороший конструктив оставлять валяться.

  Коллеги! Моё присутствие в этой теме прошу считать только как некоторая малая часть темы.

А так вообще общая!  На все хорошие варианты применения этой лампы.

Всё о ГУ-15!

( а я уж чего подсмотрю и может скомбинирую...)

Posted
27 минут назад, Кружка сказал:

Никогда не получится оптимума с переключателем. Дело не только в ТВЗ. Раскачка тоже нужна разная.

А что раскачка? Ну и пусть чувствительность по входу будет разная.

В 2 раза?

Так есть же регулятор громкости.

Posted

Может имелись ввиду разные вх емкости в триоде и пентоде и соответственно разные требования к анодной нагрузке драйвера для одинакового спада по вч? Чисто предположение...

  • Like (+1) 1
Posted

Это тоже. Амплитуда неискаженного сигнала на выходе драйвера нужна разная.

Да и вообще, качать пентод пентодом не совсем обычно. Куда оно, это избыточное усиление потом - в ОС? Переключателей не один понадобится.

Posted
6 минут назад, ДимДимыч сказал:

Ну и пусть будут разные вч.

И применение будет разным: оптимизированный под пентод и убогий триод для прослушивания радиотрансляционной сети.

Posted

Классическую схему "триодного" включения я конечно видел, как и все. Всё как у взрослых, но это же известные вещи, это, если нравится, надо просто делать да и всё. Единственное, при попытке смакетить не вдохновила некоторая кривизна в рекомендуемом режиме, на осциллографе хорошо, а по измерениям - ну не супер. Возможно, надо более тщательно покопаться в вольтах и приведенках, однако, повторюсь, как триод 6С4С или та же 2А3 кажутся поинтереснее. А вот пентодом их не включить....





Posted

ДимДимыч, а почему 4Ж1л? Я вот чисто для тебя пентодную (точнее, тетродную) раскачку на прямонакале забацал, причем без выпрямления накала, и работает. С ООС порядка 6 дб чувствительность вышла 0.5 вольта. Причем драйвер вышел на удивление линейный. Старался, порадовать хотел... Ну да ладно - хозяин-барин, как говорится.

Posted

ГУ-15 в триоде ли, в пентоде ли - лучше либо в РР, а если очень хочется SE - то с катодной обмоткой. ИМХО

Как и 4П1Л, но эту в триоде вполне можно в SRPP применить.

  • Like (+1) 1
Posted
18 минут назад, Евлампий сказал:

ДимДимыч, а почему 4Ж1л? Я вот чисто для тебя пентодную (точнее, тетродную) раскачку на прямонакале забацал, причем без выпрямления накала, и работает. С ООС порядка 6 дб чувствительность вышла 0.5 вольта. Причем драйвер вышел на удивление линейный. Старался, порадовать хотел... Ну да ладно - хозяин-барин, как говорится.

Михаил, так второй раз упоминаешь про прямонакал без выпрямления.

Интересно..... для меня забацал, а я не вижу где???

Posted
18 часов назад, Rezvoy сказал:

ГУ-15 в триоде ли, в пентоде ли - лучше либо в РР, а если очень хочется SE - то с катодной обмоткой. ИМХО

Как и 4П1Л, но эту в триоде вполне можно в SRPP применить.

И никак не в А, а с током сетки и на всю мощу.

Posted

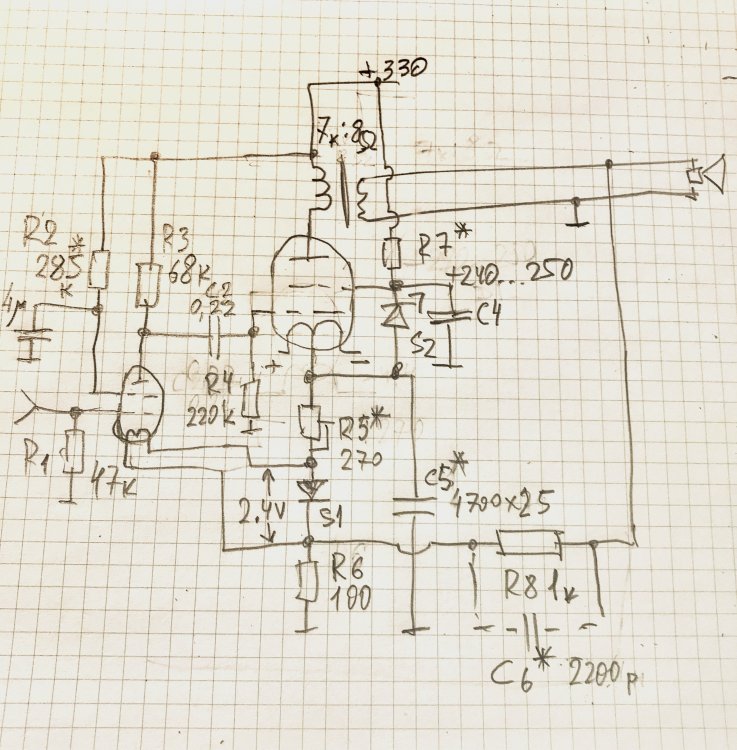

Вот насчет полезности катодной обмотки для ГУшки в СЕ - согласен. Но лучше двухтакт, конечно. Четные гармоники как-то парадоксально, не совсем канонически зависят от амплидуты, их бы скомпенсировать и не париться. Что же до схемы, то... Там много комментировать, но попробую.

Идея прямонакального драйвера без выпрямления выросла из попытки использования батарейных ламп. Из-за субтильного, нежного накала их крайне непросто юзать даже со стабилизированным выпрямлением - вечно то пыхнет, то пукнет, то закряхтит, при этом голоса у некоторых просто превосходны и трудно с чем-либо сравнить. Однако идея (мне она кажется наглой и красивой) накаливать драйвер током покоя мощной лампы не только снимает ряд проблем, но и открывает целый фонтан интересных эффектов и возможностей (но и осложнений, конечно - впрочем, решаемых).

Проблема только в том, что речь может идти только о лампах с током накала - ну, край до 150, лучше меньше миллиампер. Но и в этом разряде масса очень звучащих изделий, и задача была найти для ДимДимыча демократичное, вполне доступное решение, чтобы без выпендрежа. Допускаю, что среди 2Ж... можно было бы отыскать что-то любопытное, но их у меня не нашлось. А нашлись 2п2п - конечно, не RE074, но в чем-то даже более интересная лампочка. Ток накала 30 ма. Ток покоя - до 5...6 ма. Усиление в тетроде за 50. И, как выяснилось, весьма линейна: для раскачки ГУ надо амплитуду порядка 20 В, так у 2П2П искажения на такой амплитуде строятся менее 0,3%. И ваще... Короче, вот схема.


  • Like (+1) 3
  • Thanks (+1) 1
  • Cool (+1) 2
Posted

Всё как то очень необычно.

Про 2п2п помню очень хорошо отзывались в какой то заметке Радиохобби.

S1 и S2 это стабилитроны?

Прямонакалы 2ж....я смотрел, у них ток анода совсем никакой.

Если только пересчитать вторую сетку например до 100В.

 P. S!  Но на мою идеалогию, в которой я уверен на 1000%, мне не подходит питание накала гу-15 выпрямленной постоянкой.

 Выход только один, накал 2п2п от аккумулятора.

Подзарядку какой автомат можно придумать.
