Всё о ГУ-15!

ДимДимыч

By ДимДимыч
in Valve

 Share

Recommended Posts

ДимДимыч Mentor

ДимДимыч

Posted
Posted

Такая у меня сейчас проблема, боюсь в свободное от ремонтов время остаться без дела....без хобби, для меня это большой негатив в психическом плане...и вообще.

  С некоторый недавних пор я задумался о ГУ-15 !  Мне очень нужен только прямонакал и с малым вольтажом накала.

И по цене она не дорогая.  На 2А3, 2С4С,УО186 я уже не решусь по именно этой причине, дороговизне.

  Вот и хочу портальцы с вашей помощью всё знать о её применении в звуковых усилителях...будь то пентодники или триодники.

Помогайте!:smile-50:  Хочу неспеша, по черепашьи заниматься нашим хобби.

Вообще как бы ещё подходят и 6П21С, 4П1Л, но первая с колпачком на макушке, да и отзывы по ней хуже...ну а вторая слабенькая.

Короче только ГУ-15!

  • Like (+1) 2
  • Replies 204
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Евлампий
Евлампий

Сразу приношу извинения - забыл как обозначаются некоторые детальки. Поэтому стабилитроны-стабисторы обозначил без затей буковкой S. Что мы имеем? Входная лампа накаливается током покоя выходной.

Евлампий
Евлампий

Насчет 2П1П: с ней может получиться интереснее. Скажем, той же ГУшке поставить мощный делитель для 2-й сетки, загнать в него миллиампер 20, тогда суммарный ток в цепи катода получится 70 с хвостиком м

Евлампий
Евлампий

Вот насчет полезности катодной обмотки для ГУшки в СЕ - согласен. Но лучше двухтакт, конечно. Четные гармоники как-то парадоксально, не совсем канонически зависят от амплидуты, их бы скомпенсировать и

Posted Images

alex2203 Proficient

alex2203

Posted
Posted

Стас. А чем она лучше той же заплеваной гу-50,  но не всеми, я к ним не отношусь в 60х годах это был 2-й этап после 6П3С в шарманках . Тем более ГУ-15 прямонакал а  сними надо аккуратно!

ДимДимыч Mentor

ДимДимыч

Posted
  • Author
Posted

 Схемы...схемы...и конечно мнения о звуке!

Возможно Евлампий покажет схему пентодника на гу-15.

Он её очень хвалил в родном включении.

Ну а честно сказать я пока склоняюсь более в триодном включении.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
42 минуты назад, ДимДимыч сказал:

я пока склоняюсь более в триодном включении

Правильно склоняешься, не со всякой АС пентодник безооосный споётся. К нам как-то приносили триодный на ГУ-15, первый каскад был SRPP на 6Н3П. Очччень неплохо, хоть и ТВЗ были какие-то копеечные с Али.

Сергей Б Local

Сергей Б

Posted
Posted

ГУ 15 оставила самые положительные впечатления, правда триодом не пробовал. И ещё очень понравилась 6П23П, многие её ругают, но у меня трансформатор с переключаемой первичкой, 2000-3000-4000-5000 витков, соответственно вторичка тоже коммутируется как угодно, дык с 5000 витков  сыграла.

  • Like (+1) 2
ДимДимыч Mentor

ДимДимыч

Posted
  • Author
Posted

Я люблю пентод на входе.

Пока в голове локталь.

Какой из них самый лучший к гу-15(триодом) ?

И вообще хочется какой необыкновенный и конечно без пипки(они мне надоели за годы применения).

4ж1л, 12ж1л и другие.

А нет ли из наших пентодов какого чуда чудного?:smile-40: Можно и из старых.

Только конечно не раритетов не находимых.

Из импорта мне нравились we717a.

Что то и у немцев было интересное, это нужно спросить у Кружки.

Карабасс Proficient

Карабасс

Posted
Posted
4 часа назад, ДимДимыч сказал:

С некоторый недавних пор я задумался о ГУ-15

Вообще как бы ещё подходят, 4П1Л

Для Вас обе лампы в одном унч.

Из книги УЗЧ на "военных лампах" Александра Храмушина, 3-е издание


  • Like (+1) 2
ДимДимыч Mentor

ДимДимыч

Posted
  • Author
Posted
24 минуты назад, Карабасс сказал:

Для Вас обе лампы в одном унч.

Из книги УЗЧ на "военных лампах" Александра Храмушина, 3-е издание


Сергей, спасибо конечно, но мне непосредственная связь не подходит.

Я тоже эту книгу сохранял, но забыл про неё...да и искать нужно непонятно в каком углу ноута.

  • Like (+1) 1
ДимДимыч Mentor

ДимДимыч

Posted
  • Author
Posted

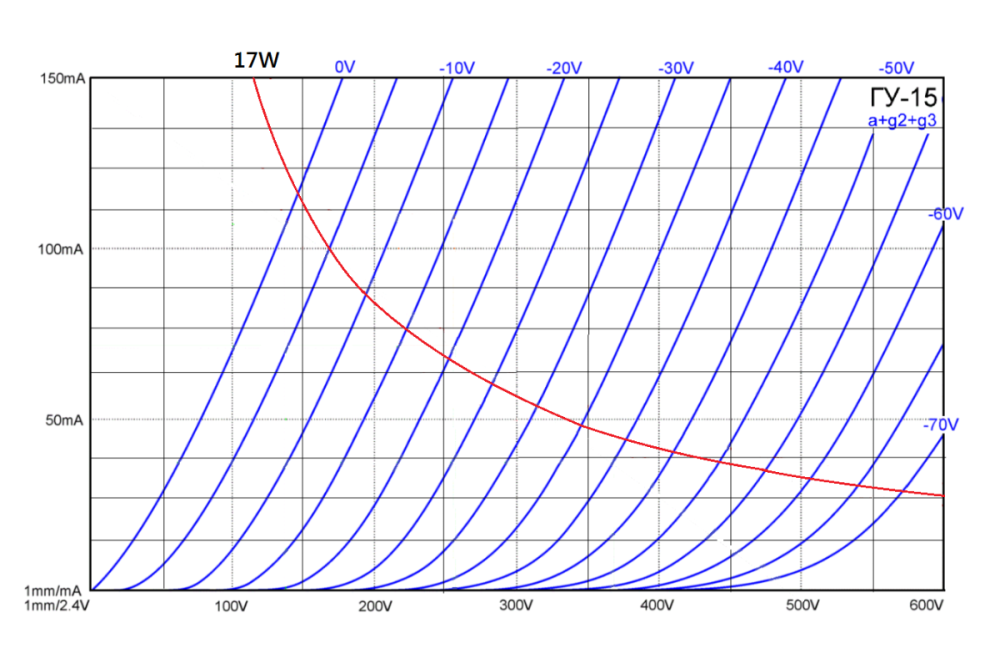

5 часов назад, ВКН сказал:

Дмитрий, коли триодом, то +350, - 35, 50ма, 5к, примерно 4 ватта (А1).

 Как раз идеально к вахам выше.

Константин, а сколько при этом её Ri ?
