Двухтактный пентодный усилитель

alexbeatle59

By alexbeatle59
in Valve

 Share

Recommended Posts

  • Replies 261
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Sergio
Sergio

Не знать Бокарева, будучи "в теме", всё - равно, что не знать Лагранжа или Эйлера, будучи математиком.  Не обижайтесь, просто шутка.

Сергей Ал.
Сергей Ал.

Индуктивность зависит от режима измерения, если не в курсе - откройте учебник и прочитайте.   Судя по сообщениям - давно это было, раз элементарные понятия забылись.  А вообще темы ти

Dolboyacher
Dolboyacher

Posted Images

Dolboyacher Local

Dolboyacher

Posted
Posted

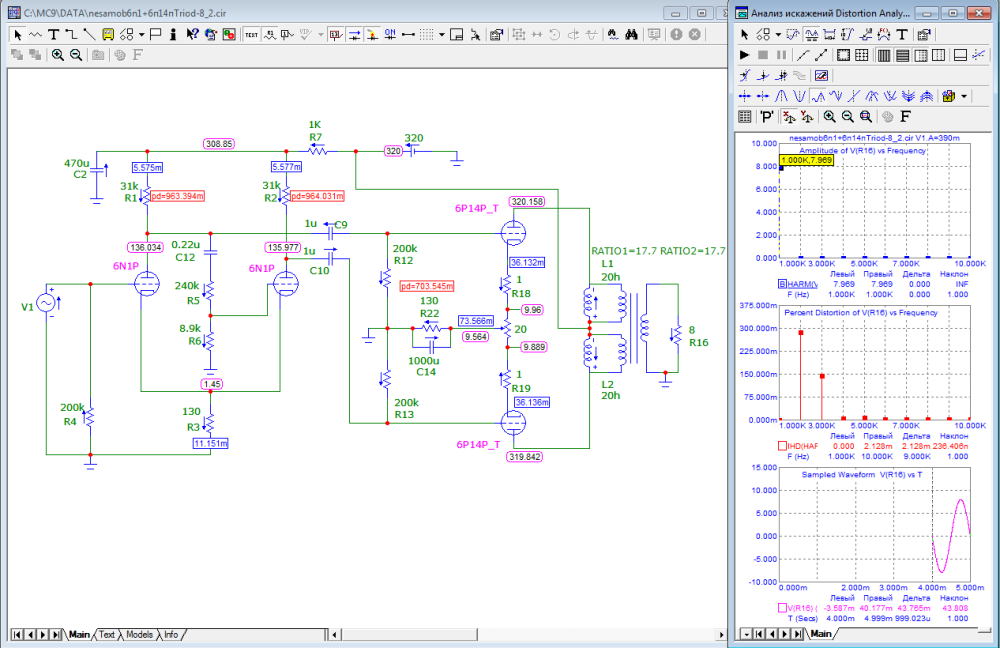

Примерная схемка. При 0.39В на входе, на выходе 8В амплитудных на нагрузке 8Ом, т.е. 4Вт(RMS) при искажениях Y2=0.29%, Y3=0.15%. Имеет плавноспадающий короткий спектр во всем диапазоне выходной мощности.До 3-4В на выходе  - практически одна 2я гармоника. Максимально на выходе до 4.4Вт(RMS). Raa=10кОм. Rвых= около 4Ом. 6п14п рассеивают 11.2Вт на анодах. Потенциометр 20 Ом в катодах 6п14п - позволяет балансировать токи плечей в пределах 15%, так же делает спектр "мягче", убирать его или значительно менять его номинал не рекоммендую.

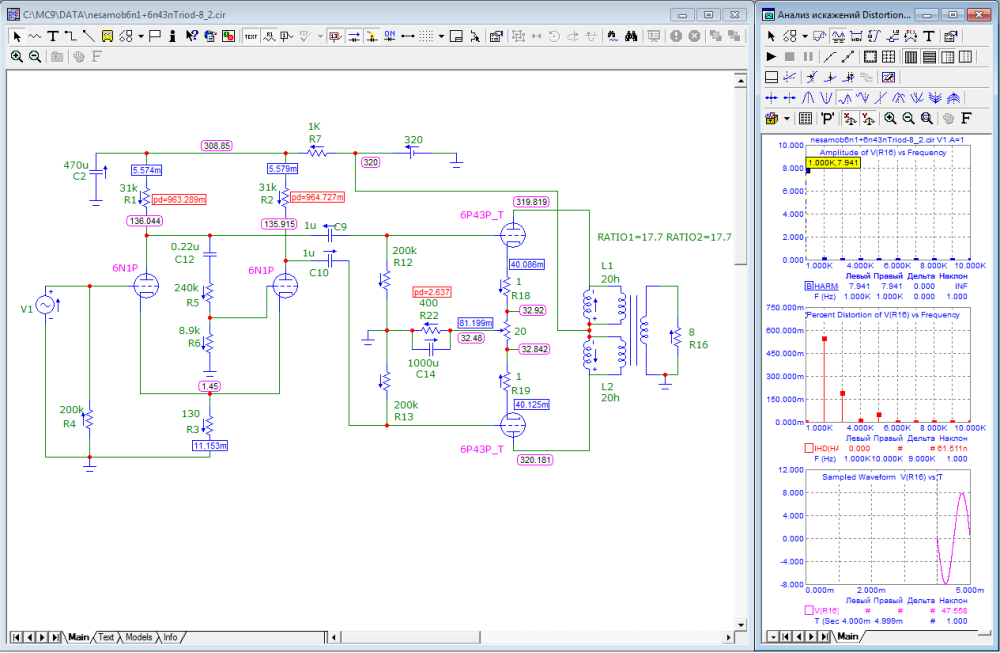

В эту же схему можно поставить на выходе 6п43п, лишь заменив общий катодный резистор cо 130Ом на 400Ом, по мощности - столько же, искажения сопоставимо (чуть больше), но спектр еще более SE, а вот Rвых уже всего 2.3Ома. Чувствительность упадет до 1В амплитуды.



  • Like (+1) 1
x22 Local

x22

Posted
Posted

Да так-то, оно так!

Но топикстартер хочет "НАСТОЯЩИЙ Вильямсон"! С непосредственной связью!

Да и схема у Вас совсем не Вильямсон!

Dolboyacher Local

Dolboyacher

Posted
Posted
22 минуты назад, x22 сказал:

Но топикстартер хочет "НАСТОЯЩИЙ Вильямсон

Желание "прикоснуться" к классике понятно, но, в данном случае, зачем? Для 6п14п Вильямсон ,как-бы и ненужен\избыточен , только если делать с лампами с меньшим Кус и планируется достаточно глубокая ОООС.

x22 Local

x22

Posted
Posted

Да только название ветки в одно слово "Вильямсон".

Я его-то и обсуждаю. И схема топикстартера тоже "Вильямсон". А оно вон значит как ?!

Dolboyacher Local

Dolboyacher

Posted
Posted
10 минут назад, x22 сказал:

А оно вон значит как ?!

У нас от ветки к ветке так получается, от части и по моей вине тоже, но это нормально, альтернативы должны быть :) Топикстартер, к сожалению, не указал требуемых нюансов; триод\пентод\UL c ОС\без и т.п. поэтому и разброс такой. Лишнее в ветке можно почикать.

Dolboyacher Local

Dolboyacher

Posted
Posted
14 минут назад, Xрюн222 сказал:

Если "Вильямсон" - то, по определению, в триоде и с ООС.

Вот, уже хоть какая-то конкретика ) Вероятно и топология; ОК+ФИРН+ДИФФ - тоже.

  • Hmm... (-1) 1
x22 Local

x22

Posted
Posted

А что значит ОК?

Вильямсон, - это конкретика: резистивный каскад, прямая связь с ФИРН, ООС, никаких конденсаторов в катодах. И всё.

x22 Local

x22

Posted
Posted

Я так и подумал. И это (ОК) не "Вильямсон". Ссылку на  "Вильямсон" я прикладывал ранее.

alexbeatle59 Explorer

alexbeatle59

Posted
  • Author
Posted

Уважаемые господа!

Если бы мне нужен был именно Вильямсон, я бы его и собирал. Неужели трудно догадаться о чём в ветке речь?

О желаемом включении выходных ламп написано в стартовом постинге. Оно пентодное.

Схема там с автобалансным ФИ на ЕЦЦ83, 6СН7 и 6В6 с ООС.

Избыточное усиление. Понял. А если 6Н1П, опять 6Н1П и 6П18П?

ФИРН люблю, но можно и автобалансный.

Почему спрашиваю? Реальный Ку всегда меньше паспортного. По моим наблюдениям, раза в полтора (если посмотреть стандартные режимы, то так оно и есть).

  • Hmm... (-1) 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted
12 минут назад, alexbeatle59 сказал:

Неужели трудно догадаться о чём в ветке речь?

Было бы легче догадаться, не называйся тема "Вильямсон". Переименуем?

  • Like (+1) 1
x22 Local

x22

Posted
Posted
41 minutes ago, alexbeatle59 said:

Если бы мне нужен был именно Вильямсон, я бы его и собирал. Неужели трудно догадаться о чём в ветке речь?

Я догадался!

Он пишет в первом сообщении: "Созрел для сброки Вильямсона." А речь в ветке о том, что не созрел он для сброки ...

Такая вот игра "Угадай мелодию" , но без единой ноты...

  • Круто (+1) 1
  • Hmm... (-1) 1
alexbeatle59 Explorer

alexbeatle59

Posted
  • Author
Posted
7 часов назад, Stan Marsh сказал:

Было бы легче догадаться, не называйся тема "Вильямсон". Переименуем?

Ну, если уж в таком виде название темы уж совсем уж общественность в растерянность приводит/повергает, то это название темы поменять уж сам Бог велел.

Название  придумайте сами, а то я опять какую-то смуту спровоцирую.

Заранее благодарю.

Sergio Proficient

Sergio

Posted
Posted
В 02.09.2023 в 17:46, Климентий сказал:

Добрый день... Как у меня не хотите повторить моноблоками?

6н8с + 6п3с + сервопривод смещения выходных ламп...









Климентий, платы где заказываете?

Климентий Local

Климентий

Posted
Posted
7 часов назад, ДимДимыч сказал:

Я почему то думаю что Климентий их сам делает.

Хотя такой космос возможно ли?

Делал сам изначально, фоторезист, трафареты и тд... Получается намного дороже чем заказать готовые в Китае...

alexbeatle59 Explorer

alexbeatle59

Posted
  • Author
Posted
В 04.09.2023 в 05:04, Stan Marsh сказал:
В 04.09.2023 в 04:56, alexbeatle59 сказал:

Первая лампа - 6Н1П, вторая - 6Н2П (6Н2П-ЕВ),

Логичнее наоборот.

Почему? 6Н1П довольно ровнвя, а 6Н2П хорошо усиливает, но кривая. Так она здесь уже в двухтакте! Асимметрия полуволн рояли не играет.

Я, кажись, забыл спросить самое главное: а действительно ли будут меньшими искажения, если меньшее усиление той же лампы (почему Вильямсон сделал больше каскадов, а не использовл лампы с большим Ку)?

Далее. Взгляните, пожалуйста.

https://radiolamp.ru/shem/unch/48/

Какую здесь ожидать чувствительность?

А название темы мне как-то не очень. Может лучше "Комнатный двухтакт с раскачой после ФИ"? ...или что-то в этом духе.
