Счас заплАчу. Героический корректор вместо 3,5мВ на входе получил 35 (+20 dB). На выходе, соответственно, вместо номинальных 0,775, имеем 7,75. Далее идет героический УМ, пусть на половинной громкости и 25 Вт выхода, и получает в 10 раз больше напряжения на входе. Будучи "крутым" усилителем он выдает в 100 раз больше мощности, 2500 Вт. Даже ГГ были Монтана и сей высер, прошу прощения за французский, сожрали и не повредились. Вопрос, а не повредился ли слушатель? В прямом и переносном смысле. Кому назачем надо в точности воспроизводить то, что является дефектом на грани сохранности звукоснимателя?

  • Replies 202
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Normann
Normann

Небольшой первичный отчёт. Запустил я бестрансформаторный корректор. Вчера слушал. Идея полностью оправдалась, потенциал на высоте! Трансы пока временные (32:1), но даже с ними музыка звучит очень! С

юрий робертович
юрий робертович
юрий робертович
юрий робертович

Posted Images

Xрюн222 Mentor

Xрюн222

Posted
Posted

Законодательно установлено следующее - максимально зафиксированная скорость иглы на грампластинке составляет порядка 38 см/сек, что, при чувствительности головки 1 мв/ см/сек, даёт 38 мв. В связи с этим есть норматив о том, что максимальное допустимое выходное напряжение головок ММ составляет что то порядка 50 мВ. Что, в общем, и составляет перегр.способность 20-22 дБ для большинства головок. Больше не нужно, меньше нежелательно.

Другой вопрос, что для ламповых устройств ограничить ПС на 50 или 100 или 150 мВ это ещё постараться надо!

  • Like (+1) 1
BAA Master

BAA

Posted
Posted
16 minutes ago, Xрюн222 said:

Что, в общем, и составляет перегр.способность 20-22 дБ для большинства головок. Больше не нужно, меньше нежелательно.

Таки 22 dB  по напряжению дают 22 dB по мощности. Пусть не 25 Вт(очень громко) пусть 10 или даже 5. Пятисотваттные усилители в массы? В той-же публикации про Шуров говорилось о редкости подобных амплитуд.

S.Laptev Mentor

S.Laptev

Posted
Posted

Таки да, всякого на свете разного бывает, в старину частенько браку выдавали, до плюс 15 дБ, и более, а кто мерил толком-то, и по исследованиям фирмачей из Шур, в наше время весь брак скупили, никто не поперхнулся, почему-то.

Головки мощные и 8 и 10 мВ. После корректора у нас идёт предусилить, предвар, с чувствительностью 100, 150, 250, редко больше мВ.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Ну так в прошлые времена перед таким предом, на 100-150 мВ ( а у кого и 50-70 бывало!) корректор был с усилением на 1 кГц в пределах 25...30...40. Под те самые головки с 8...10 мВ.

И, вроде бы, +14 дБ была допустимая максимальная перегрузка нормированная. А больше ни-ни.

Normann Local

Normann

Posted
Posted

По итогам прошлых корректировок пока складывается такой вариант. Цепи коррекции завернул с анодного на землю, т.к. боюсь, что изоляция не выдержит 260В приложенного напряжения, а так - 120В гарантированно! СГ3С из кучки подберу максимально близкие к 100В, чтобы на аноде не опускать ниже 120В. Смещение пока -3В литиевое. Возможно потом попробую понизить до -1,5В, но при этом для сохранения 120В на аноде придётся вторую сетку опускать до 70В при том же анодном токе. Общее анодное на первом каскаде поднять не могу при существующем трансе и CLC фильтрации. Можно конечно использовать несимметричный удвоитель (этот вариант мне всегда нравился по звучанию в драйверах), но придётся переходить на каменное выпрямление, CRC фильтр и искать высоковольтную ёмкость на выходе удвоителя (>500V). Зато можно будет отказаться от анодника и сохранить PTL на всех каскадах. В общем варианты есть, но маловато времени на тестирование всего. Хочется не только паять, но и слушать музыку ))).

Вопрос:

У СГ3С напряжение поджига по даташиту до 127В. У 6SL7 максимальное напряжение на второй сетке - 120В. То есть до зажигания стабилитрона может присутствовать краткое превышение. Насколько это критично?

Есть у меня ещё кучка CГ2С на 75В. Можно и их попробовать, изменив режим второй сетки и токоограничивающий резистор.

RIAA (30-10-2023)l-Layout2.pdf

Михаил SM Local

Михаил SM

Posted
Posted
20 часов назад, юрий робертович сказал:

Но не 600-700 мВ. В маге Дайна спокойно -20 дб с запасом

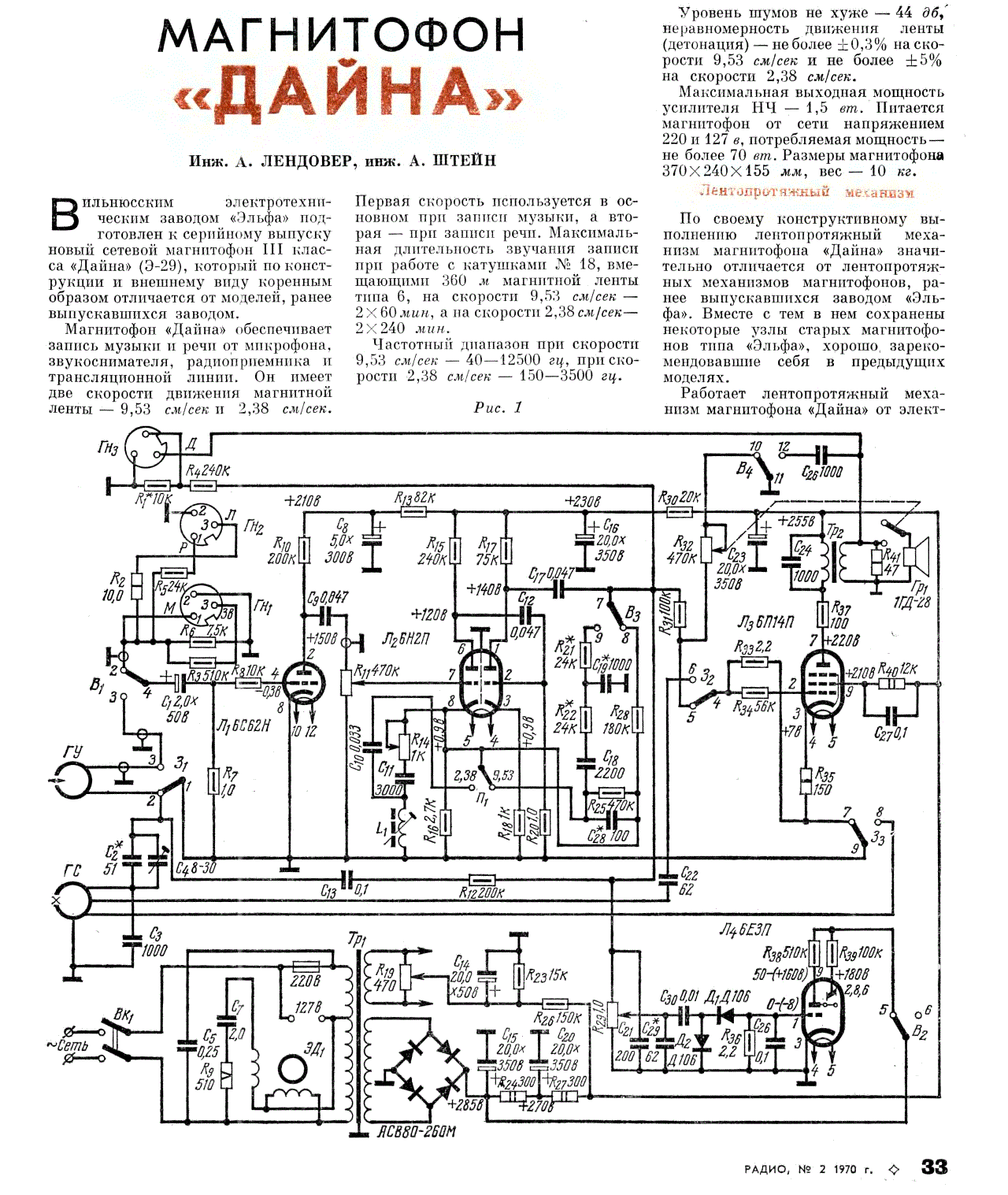

По теме прямо таки , может кто просветит , из своего опыта, зачем перед входным каскадом на 6с62н , имеющим входное R= 1 мом , ставить электролит 2 мкф ? С антизвоном 10к .  Хотя последующие каскады и их переходные конденсаторы вопросов не вызывают , и даже не электролиты.

Моя версия - почти конспирология :  схема слишком хороша -в контексте реалий остального магнитофонного аудионаследия  СССР , но и принято решение ... , как говорится , ""накинуть гавнеца"" .

S.Laptev Mentor

S.Laptev

Posted
Posted

Тут нет автосмещения, оно на токах сетки, если присмотреться, его не будет, если электролит убрать.

AlexKorotov Local

AlexKorotov

Posted
Posted
10 минут назад, Михаил SM сказал:

По теме прямо таки , может кто просветит , из своего опыта, зачем перед входным каскадом на 6с62н , имеющим входное R= 1 мом , ставить электролит 2 мкф ? С антизвоном 10к .  Хотя последующие каскады и их переходные конденсаторы вопросов не вызывают , и даже не электролиты.

Моя версия - почти конспирология :  схема слишком хороша -в контексте реалий остального магнитофонного аудионаследия  СССР , но и принято решение ... , как говорится , ""накинуть гавнеца"" .

ЭДС шума этого "конского" резистора в  1 мом шунтировали малым сопротивлением С.

Этот же способ встречается и в транзисторных УВ, когда емкость конденсатора бывает избыточной, хотя и входное сопротивление в режиме микротоков транзистора достаточно велико.

  • Like (+1) 1
BAA Master

BAA

Posted
Posted
11 minutes ago, Михаил SM said:

но и принято решение ... , как говорится , ""накинуть гавнеца""

Может для снижения зернистости?

AlexKorotov Local

AlexKorotov

Posted
Posted
7 минут назад, BAA сказал:

Может для снижения зернистости?

Точно, для разжижения @.

Чего в ней хорошего, в этой схеме?

Михаил SM Local

Михаил SM

Posted
Posted
46 минут назад, юрий робертович сказал:

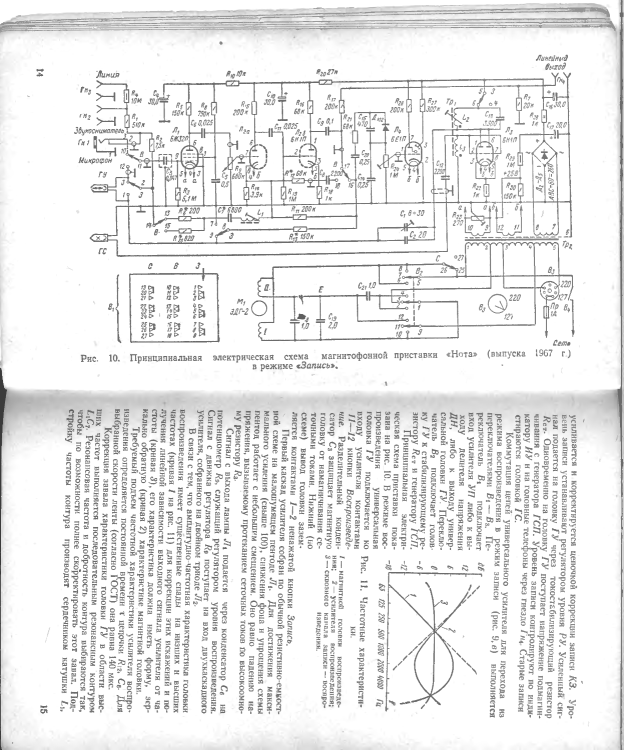

"Чтоб никто не догадался", в Ноте 0,047мкф, и правильно

mrb0895 Нота_008.png

Неисповедимы были решения советского аудиопрома....   .   Но реально , господа , электролит ( что в Дайне) работает на миливольтах и без (даже) поляризации ? И это её входная , цепь ......, скорее удавка для всего звука.

  • Like (+1) 1
Михаил SM Local

Михаил SM

Posted
Posted
1 час назад, AlexKorotov сказал:

Точно, для разжижения @.

Чего в ней хорошего, в этой схеме?

Скорее для замыливания последствий ....  :chaj:

Можно (и нужно часто) - а что в этой схеме плохого ?   В данном случае -  выраженная ложка дёгтя в бочке аудиомёда.

Сергей А Local

Сергей А

Posted
Posted
15 минут назад, Михаил SM сказал:

Неисповедимы были решения советского аудиопрома....   .   Но реально , господа , электролит ( что в Дайне) работает на миливольтах и без (даже) поляризации ? И это её входная , цепь ......, скорее удавка для всего звука.

Может быть прямо наоборот.
Пустословие. Возьмите ту Дайну и инструментально докажите свой домысел.

  • Hmm... (-1) 1
Михаил SM Local

Михаил SM

Posted
Posted
2 минуты назад, Сергей А сказал:

Может быть прямо наоборот.
Пустословие. Возьмите ту Дайну и инструментально докажите свой домысел.

Это вы сказали , видимо богатый опыт .  Вы так не возбуждайтесь (насчёт пустословия) , хотя технократ без инструмента....   , как лошадь без телеги ...

Интересно , много желающих найдется поставить электролит на входе своего корректора или УВ?  Приборчики то чем тут помогут ? :smile-36:

  • Like (+1) 2
AlexKorotov Local

AlexKorotov

Posted
Posted

Я применял электролит и пленку тоже. Это не самое плохое, что может  быть. Используют же старые аппараты с двойкой в УВ и нахваливат.

Xрюн222 Mentor

Xрюн222

Posted
Posted
48 минут назад, Михаил SM сказал:

Это вы сказали , видимо богатый опыт .  Вы так не возбуждайтесь (насчёт пустословия) , хотя технократ без инструмента....   , как лошадь без телеги ...

Интересно , много желающих найдется поставить электролит на входе своего корректора или УВ?  Приборчики то чем тут помогут ? :smile-36:

Всякое бывало. Применял электролит (качественный) на входе 2х- транзисторного фото корректора. Этот электролит в общем бюджете покупных деталей проекта "потянул", вероятно, бОльшую, или почти основную, часть. Что интересно, таки МБГО (в той же точке этой же схемы) он точно жёстко обыгрывал.

  • Like (+1) 2
Сергей А Local

Сергей А

Posted
Posted
58 минут назад, Михаил SM сказал:

Это вы сказали , видимо богатый опыт .  Вы так не возбуждайтесь (насчёт пустословия) , хотя технократ без инструмента....   , как лошадь без телеги ...

Интересно , много желающих найдется поставить электролит на входе своего корректора или УВ?  Приборчики то чем тут помогут

Ну да , Вам приборчики ничем не по помогут, окинул себя крестом и пошел аусвайс выписывать , в светлое будущее. ?
