Только что, ДимДимыч сказал:

 При стабе 2-й сетки вольтаж на аноде может и гулять.

На вахах так.

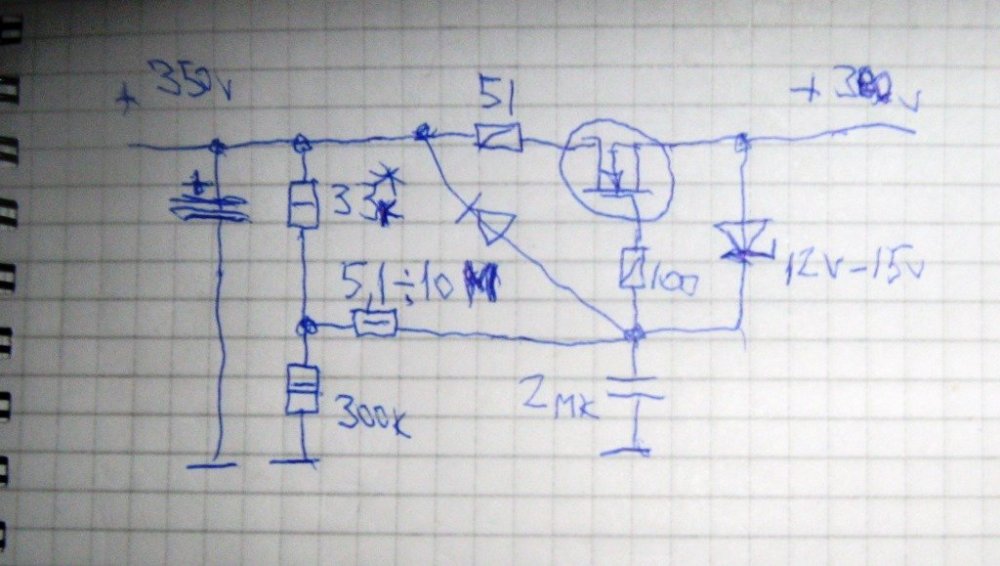

Пусть гуляет по горизонтальным участкам ВАХ. ) Задача - получить 120-125В на аноде, как минимум. К сожалению нет возможности повысить анодное на первом каскаде. Обмотки не позволяют, а на ПП выпрямитель переходить не хочется...

Posted
Только что, Xрюн222 сказал:

А нужна ли на входе батарейка 3 вольта? 1,5 и напряжение на 2й сетке понизить не пробовал?

Можно попробовать пересчитать, например на 75В...

Posted
16 минут назад, Normann сказал:

Mu g2g1 не могу пока найти на него (6sj7/6ж8). Можно как-то вычислить из анодных характеристик?





6SJ7.pdf 433.84 \u043a\u0411 · 0 загрузок

Всё вычислено 80+ лет назад. МЮ=20   можно и вычислить, но характеристики нужны сеточные

  • Like (+1) 1
Posted

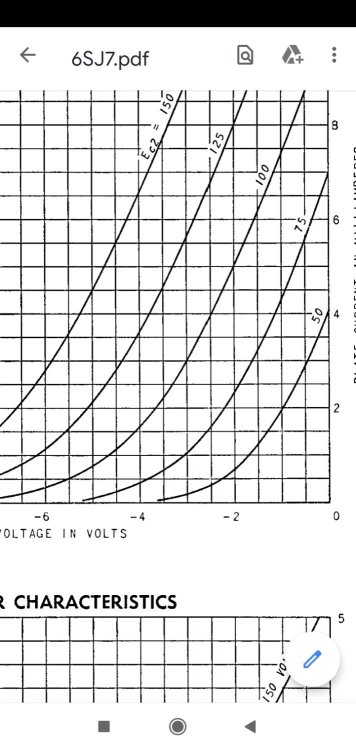

Итак, ранее неизвестная секретная методика. Берём, например, горизонталь 2 ма. При 50 в на 2й сетке смещение 1в, при 75 - 2,25, итого "дельта"=1,25, примерно. Делим дельту между 75 в и 50в ( 25 в)  на дельту 1,25 в, получаем 20.

Screenshot_2023-11-01-11-11-52-297_com.google.android_apps_docs.thumb.jpg.8ef1e810cf16981a9f2e2e1bc97cafaf.jpg

  • Like (+1) 2
Posted
12 минут назад, Xрюн222 сказал:

Итак, ранее неизвестная секретная методика. Берём, например, горизонталь 2 ма. При 50 в на 2й сетке смещение 1в, при 75 - 2,25, итого "дельта"=1,25, примерно. Делим дельту между 75 в и 50в ( 25 в)  на дельту 1,25 в, получаем 20.

Screenshot_2023-11-01-11-11-52-297_com.google.android_apps_docs.thumb.jpg.8ef1e810cf16981a9f2e2e1bc97cafaf.jpg

Спасибо!

Posted

Кстати, Юрий Робертович рекомендует смещение на токах сетки, оно обычно получается порядка 0,7-0,8 вольт.

Posted
2 минуты назад, Xрюн222 сказал:

Кстати, Юрий Робертович рекомендует смещение на токах сетки, оно обычно получается порядка 0,7-0,8 вольт.

У меня головы на входе.

Posted

И на чëм же  это напряжение будет падать, на 1К обмотке? Ты мне конденсатор на входе предлагашь поставить?

Posted

Напряжение будет падать на 4,7М или 6,8М, или на 10М. Я не предлагаю, я вспоминаю, что рекомендовался и такой вариант.

Posted
18 минут назад, Xрюн222 сказал:

Напряжение будет падать на 4,7М или 6,8М, или на 10М. Я не предлагаю, я вспоминаю, что рекомендовался и такой вариант.

С сеточным смещением это всë понятно, но тольао не в данном случае. Задача - упростить и минимизировать, что всегда укорачивает путь к качественному результату.

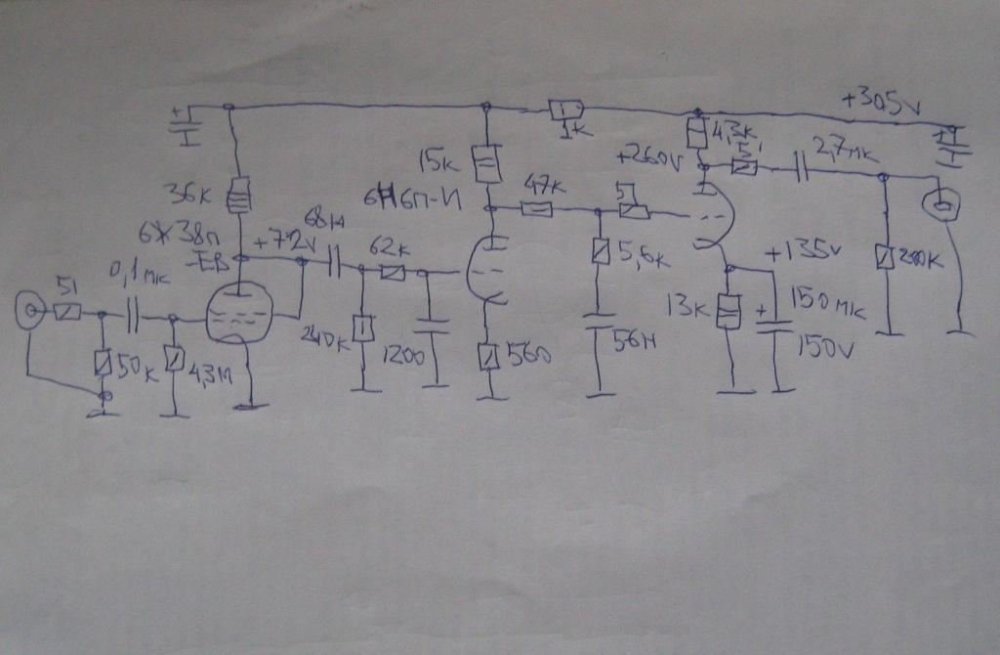

Сейчас попробую каскад с 3в-120в-100в. Посмотрю, что будет с шумами. Потом возможно протестирую 1,5в -120в-75в с СГ2С.

Posted
32 минуты назад, Xрюн222 сказал:

Напряжение будет падать на 4,7М или 6,8М, или на 10М.

Тот самый пресловутый "гридлик"?



24 минуты назад, Xрюн222 сказал:

Как-то очень уж много букв и картинок...

Это из-за отсутствия секретности.

  • Круто (+1) 1
Posted

Нет, это другой гридлик. Обычный. А пресловутый - это 2 ом. Или, лучше, 0,2 ом. А 0,02 так и вообще мечта несбыточная...

  • Like (+1) 1
Posted
32 минуты назад, Xрюн222 сказал:

А пресловутый - это 2 ом.

Тогда его надо именовать "Грид", без уменьшительного суффикса "лик".:smile-03:









Posted

Не надо смеятся над словом, слово вполне употребительное было в конце 60-х, в радиокружке, там, правда больше радиосвязью занимались, КВ и УКВ. И позднее и сейчас в ходу...  А над пресловутым можно, который ближе к коротышу.

Грид - сетка, лик - утечка, пусть будет.

  • Like (+1) 1
Posted
1 час назад, юрий робертович сказал:

Знаю много схем магнитофонов с сеточным смещ. , 0,7в не перегрузить в ММ, и даже не придумать специально

Читал где то когда-то мнение специалиста, что некоторые ММ головки способны выдать  70-100 мВ очень кратковременно и лишь один раз, в самом конце своей жизни... Точнее, в процессе разрушения...
