Jump to content

Recommended Posts

Posted

Собирал набор-конструктор от Аудиоинструмент почти по такой схеме, только на выходе пара 6L6GC в триоде. С общим питанием. Хорошо в общем играл. И весьма компактный. Правда потом подключал к нему выходные трансы от ТОММИ, раза в два побольше размером и с басами гораздо лучше стало.

Posted

Смотрю на представления разных схем, первый каскад лампы вертикально, во второй  - горизонтально, третий еще хрен  знает как, неужели так лучше для восприятия. Посмотрите на эти недорозумения и сравните , хотя бы, со схемой Макарова, какая воспринимается легче, где не нужно в недоумении ветреть головой и включать пространственное воображение???

  • Like (+1) 3
Posted
47 минут назад, Stan Marsh сказал:

Или SE на двух тетродах ||, может даже а-ля AN.

  Если этот проект подразумевает использование вых. трансформатора на сердечниках от ТС180 и т.п., то значит явно не претендует на "финальность" (это хорошо).  А значит, быть может, имеет смысл сделать некий РР на 6П3С-подобных лампах в триоде с возможностью оперативно их менять. Может даже с возможностью менять анодное напряжение в некоторых пределах с целью оптимизации режимов. Скажем 6П3С-6П6С-ел34 и что у нас там ещё ... , да много чего.

Posted
7 минут назад, Dolboyacher сказал:

какая воспринимается легче???

Ясно какая. Но перерисовывать чужие схемы - то ещё занятие.



1 минуту назад, RSD сказал:

имеет смысл

Согласен.

Posted
17 минут назад, Stan Marsh сказал:

Ясно какая. Но перерисовывать чужие схемы - то ещё занятие.

К сожалению, ввиду особенностей моего восприятия, чтобы что-то понять , приходится перерисовывать.

Posted

Станислав, я правильно понял, это будет некое доступное универсальное шасси для различных проектов усилителей. Я бы проголосовал за 8 стандартных 28мм отверстий под панельки. "Лишние" две панельки можно прикрыть опциональным шильдиком. Просто это расширяет функционал, кому кены, кому монотриоды. Тема актуальная, давече резал отверстия под панельки, сталь, блин, лучше трансы мотать)

  • Thanks (+1) 1
Posted
2 минуты назад, Константин сказал:

давече резал отверстия под панельки, сталь, блин, лучше трансы мотать)

Вопрос. а почему бы не использовать дюраль листовую, и чём лучше железо или нержавейка.

Posted
15 минут назад, Андрей63 сказал:

Вопрос. а почему бы не использовать дюраль листовую, и чём лучше железо или нержавейка.

Всё это значение имеет крайне второстепенное, главное; схема, режимы, качество комплектующих и т.п. , а с этим, пока, еще не определились.

Posted
32 минуты назад, Константин сказал:

я правильно понял, это будет некое доступное универсальное шасси для различных проектов усилителей.

Да, но скорее всего под 6 окталов. Впрочем, подумаем. Хотелось бы не ограничиться корпусом, а замахнуться, вдруг, на кит. Никакого коммерческого интереса у меня нет, исключительно желание приобщить больше народу к занимательной и полезной деятельности, и облегчить, по возможности, процесс изготовления.



28 минут назад, Андрей63 сказал:

почему бы не использовать дюраль листовую

Сталь использовать и дешевле, и проще.



18 минут назад, Dolboyacher сказал:

еще не определились

Определяйтесь.:smile-11:

  • Like (+1) 1
  • Thanks (+1) 1
Posted

Хорошая тема. Не совсем понятно, какой ФИ планировался изначально. Т.н. простой несамобалансирующийся? Если бы было 8 панелек, то ассортимент возможных ФИ стал бы шире.

  • Thanks (+1) 1
Posted
2 минуты назад, Pavel M сказал:

Если бы было 8 панелек, то ассортимент возможных ФИ стал бы шире.

Подумаем.

  • Thanks (+1) 1
Posted

Коллеги, тема интересная. Предложение рассмотреть отверстия такого рода, во всяком случае мне удобно и 9и штырьковые панельки прикручивать.

есть чертеж для нарезки, но файл не загружает такое расширение.

Еще такое предложение. Если не силно замороченный корпус в плане гибок, то поробовать в разных местах посмотреть стоимость. Во всяком случае чувство такое, что у нас то было ы дешевле чем в западной части.

За эту пластину 2мм. черновой стали весной отдал 700 с копейками рублей.




  • Thanks (+1) 1
Posted
15 часов назад, Андрей63 сказал:

Вопрос. а почему бы не использовать дюраль листовую, и чём лучше железо или нержавейка.

Там готовый итальянский корпус, все дюраль, а верх, низ сталь.

Posted
1 час назад, Stan Marsh сказал:

Корпус предполагается таким:

  А габариты какие примерно?

Posted

По габаритам. Не слишком маловастое расстояние 60 мм между центрами вых. ламп? Зачем так ужиматься, если лампочки будут в кобре, то просто вплотную получается. Хорошо только для простых 6П3С или 6П6С.  Везде сделать по 70мм, к примеру, тогда по центру желающие смогут кенотрон притулить.  Глубину корпуса сделать 350.

  • Like (+1) 1
Posted

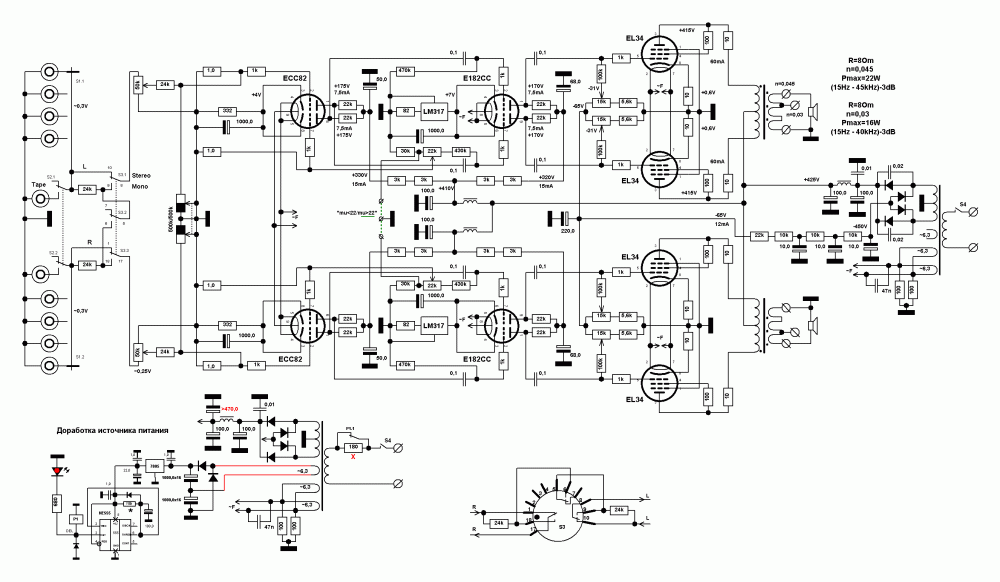

Стас, предлагаю такую топологию, под неё нужно 8 лампомест. Лампы можно другие, выходные вообще в широком спектре. Данная схема была собрана на базе какого-то японца, родные корпус и выходники.

Сам бы собрал в таком корпусе, шести лампомест хватает впритык.


  • Like (+1) 1
  • Thanks (+1) 1
