Recommended Posts

Posted

Разместив для ненаглядности на бумаге Фклеточку, я забыл указать шаг. 2,5mm. Окно под "железо" чуть больше 6mm

  • 10 months later...
Posted

Раз уж тема есть, перееду вот отсюда: https://newaudioportal.com/?app=core&module=system&controller=content&do=find&content_class=forums_Topic&content_id=15851&content_commentid=168372
Финальных-финальных - пока два, плюс один с другой межслоевой (Ф4 15 мкм - отказался, обволакивает первый слой и не дает нормально витки второго слоя укладывать). От фольги для электростатического экрана пришлось отказаться, китайская - трескается, как всегда жульство. 50 мкм, вроде как норм - так нет же, это вместе с клеем. Честная 0,05 - жесткая очень. Ей-ей отжигать еще и 1.5 м ленты нет никакого желания. Потом травить оксид - в топку. Есть ЭМС ткань, манганиновая и на только. Не рвется и паяется. Более того - можно просто куски внахлест соединять, клей проводящий. Не забываем, что без изоляции будет КЗ виток. На картинках:

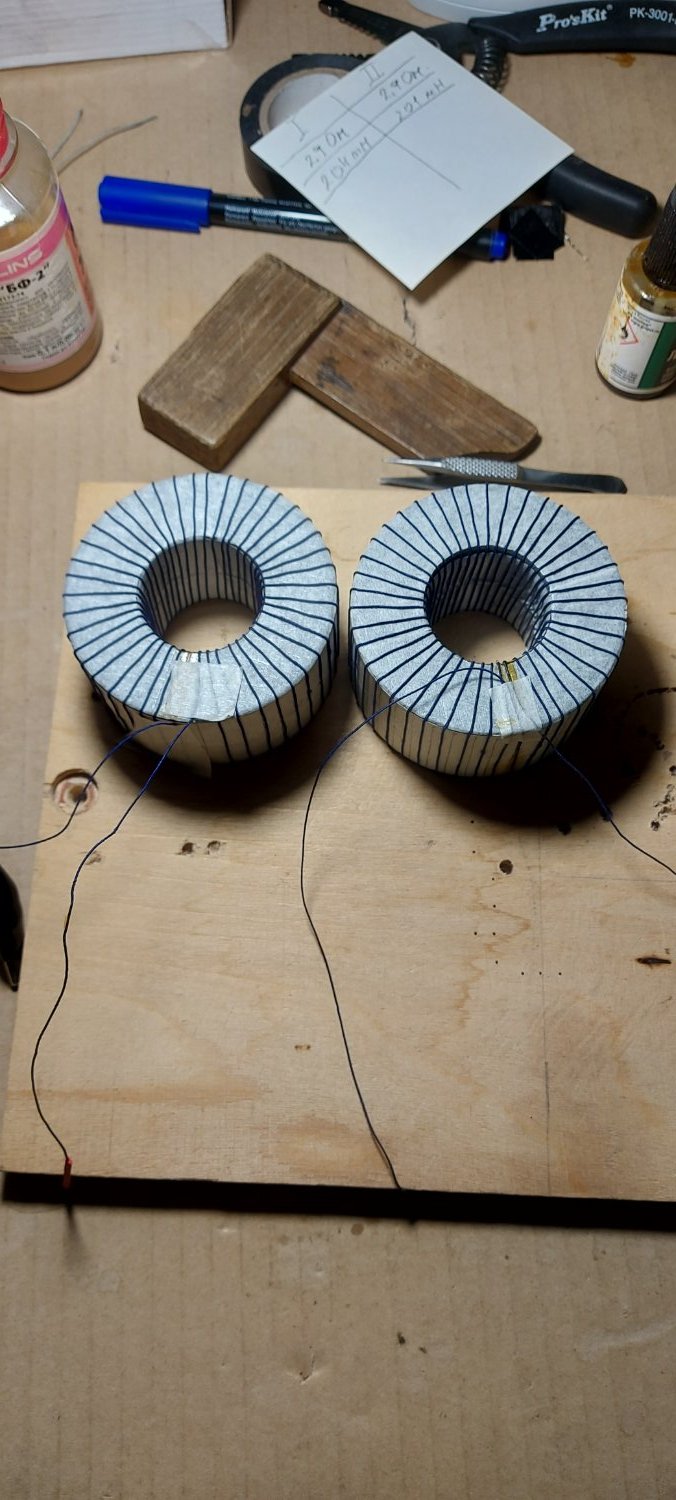

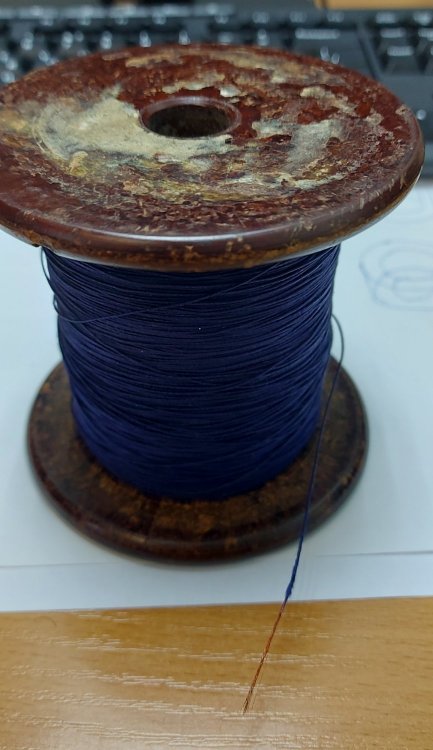

2 транса со вторичками (#XX и #XX+1), один законченый, с первичкой и экраном. Уже не помню какой. ПЭЛШО ждет размотки...

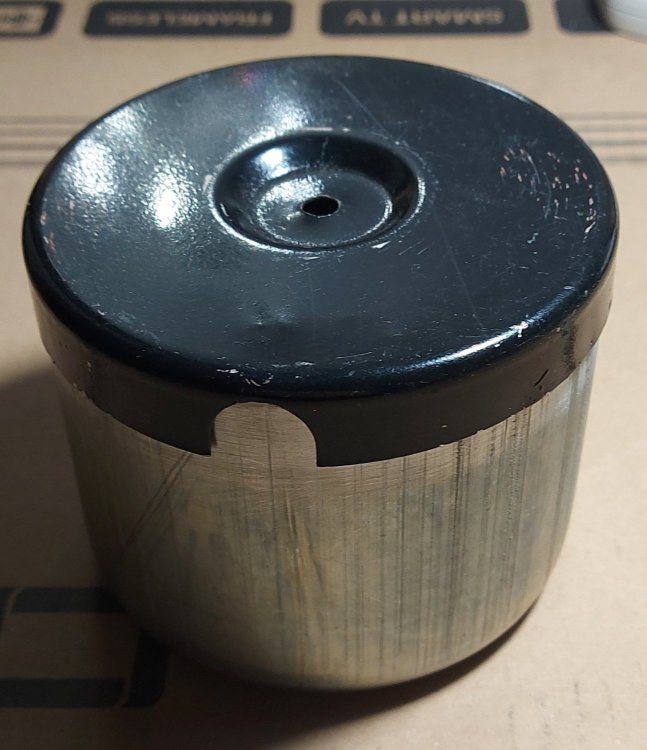

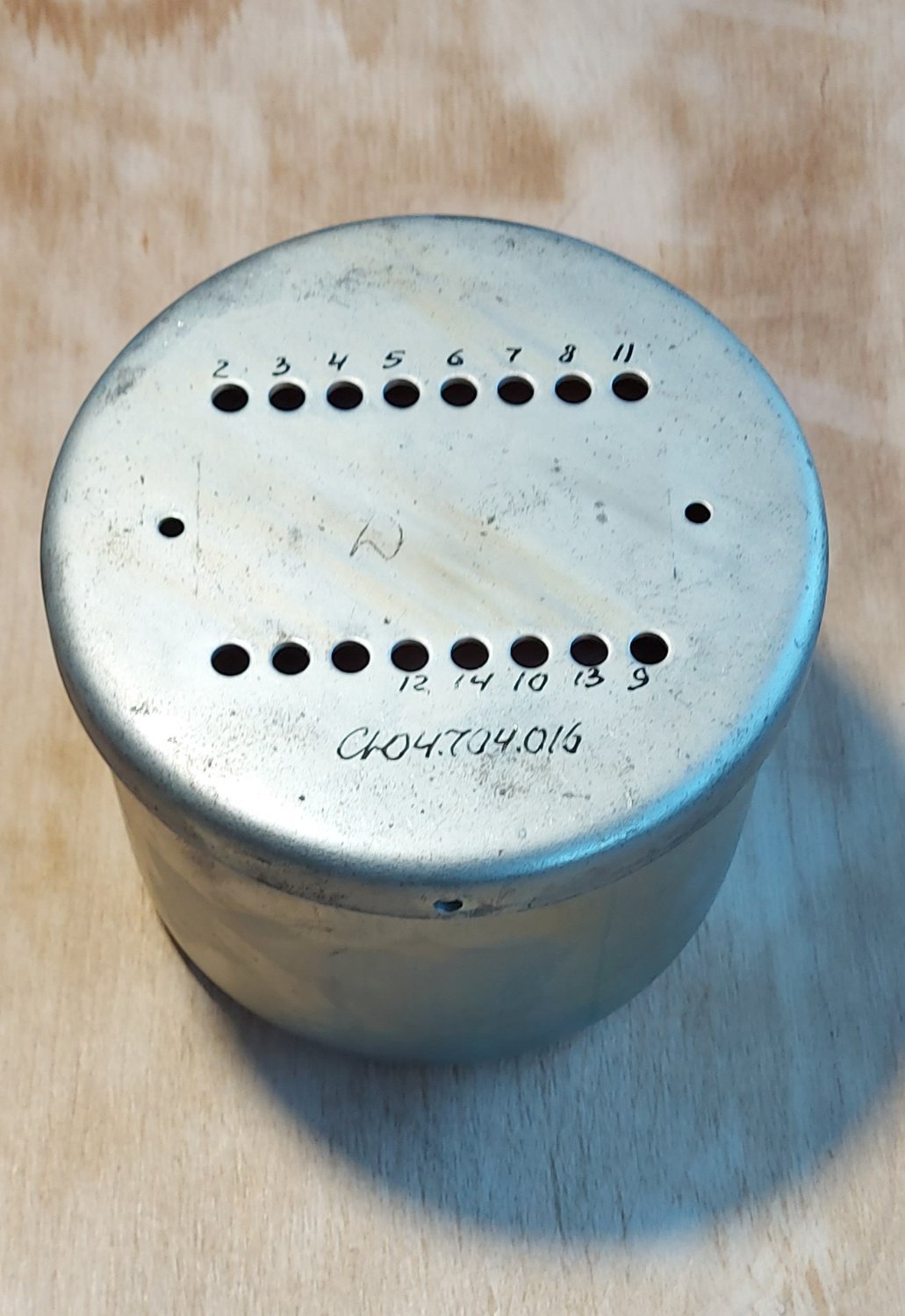

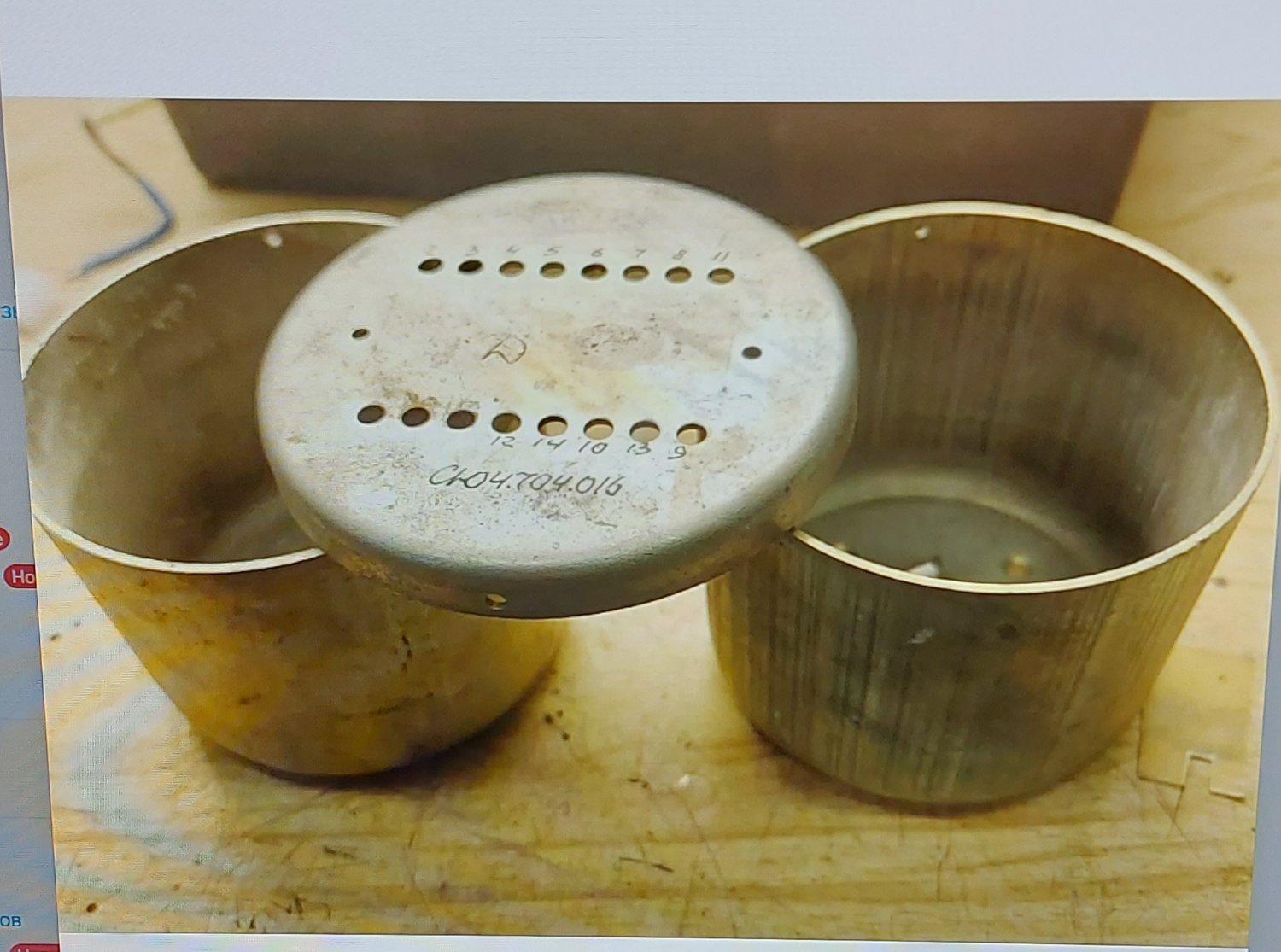

Далее пойдут в экраны: 1 пара в железо, вторая - в пермаллой (по виду).

Spoiler

Сварить и отжечь из листового пермаллоя не успеваю ввиду общения с теми, кто раньше был "в белых халатах".

Ну и корпус будет. Надо только кусок армко найти или стали 3. Разъемы Neutrik. Симметричные вход и выход.


Схему забыл, прошу пардону.

  • Like (+1) 5
  • 3 weeks later...
Posted

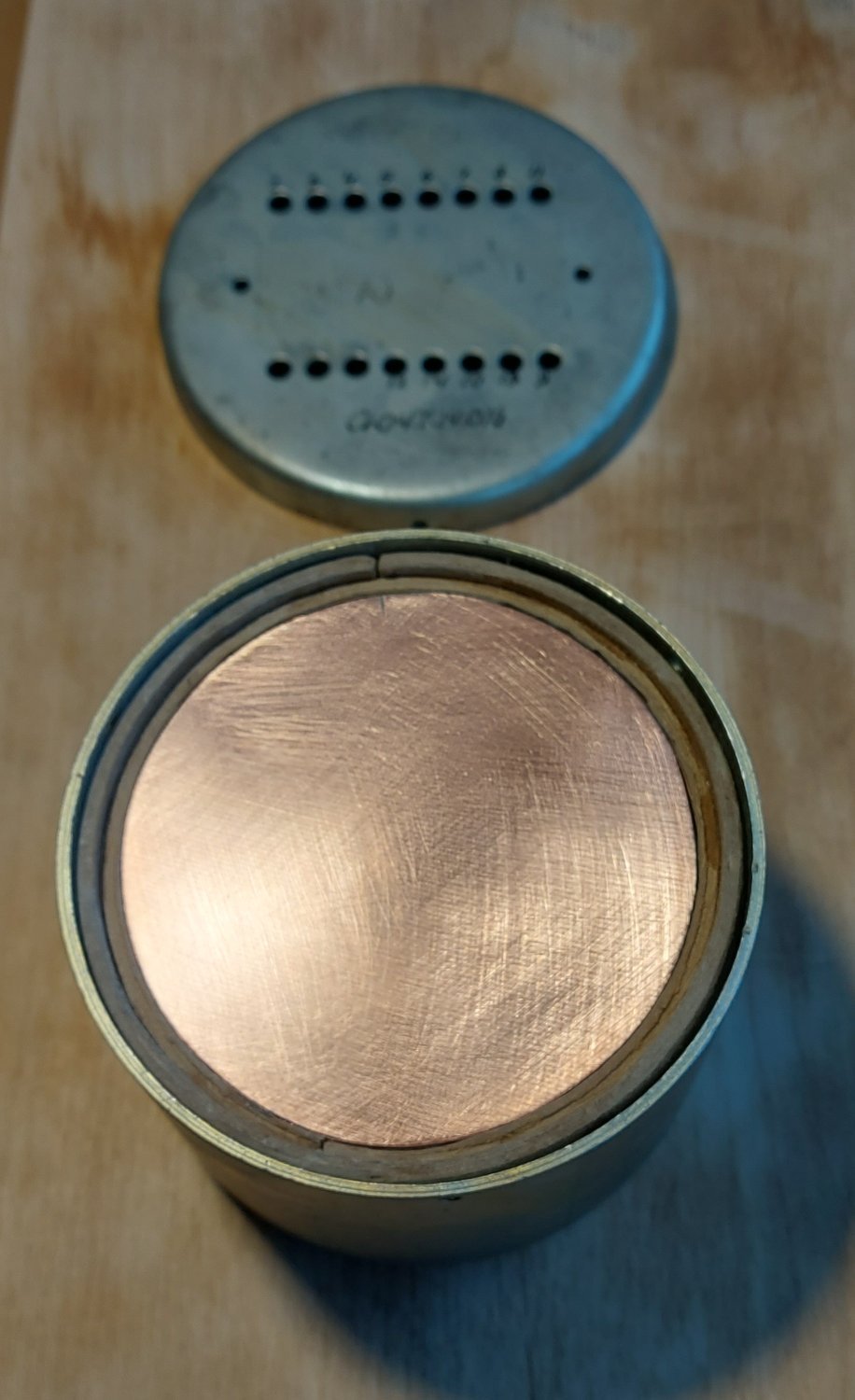

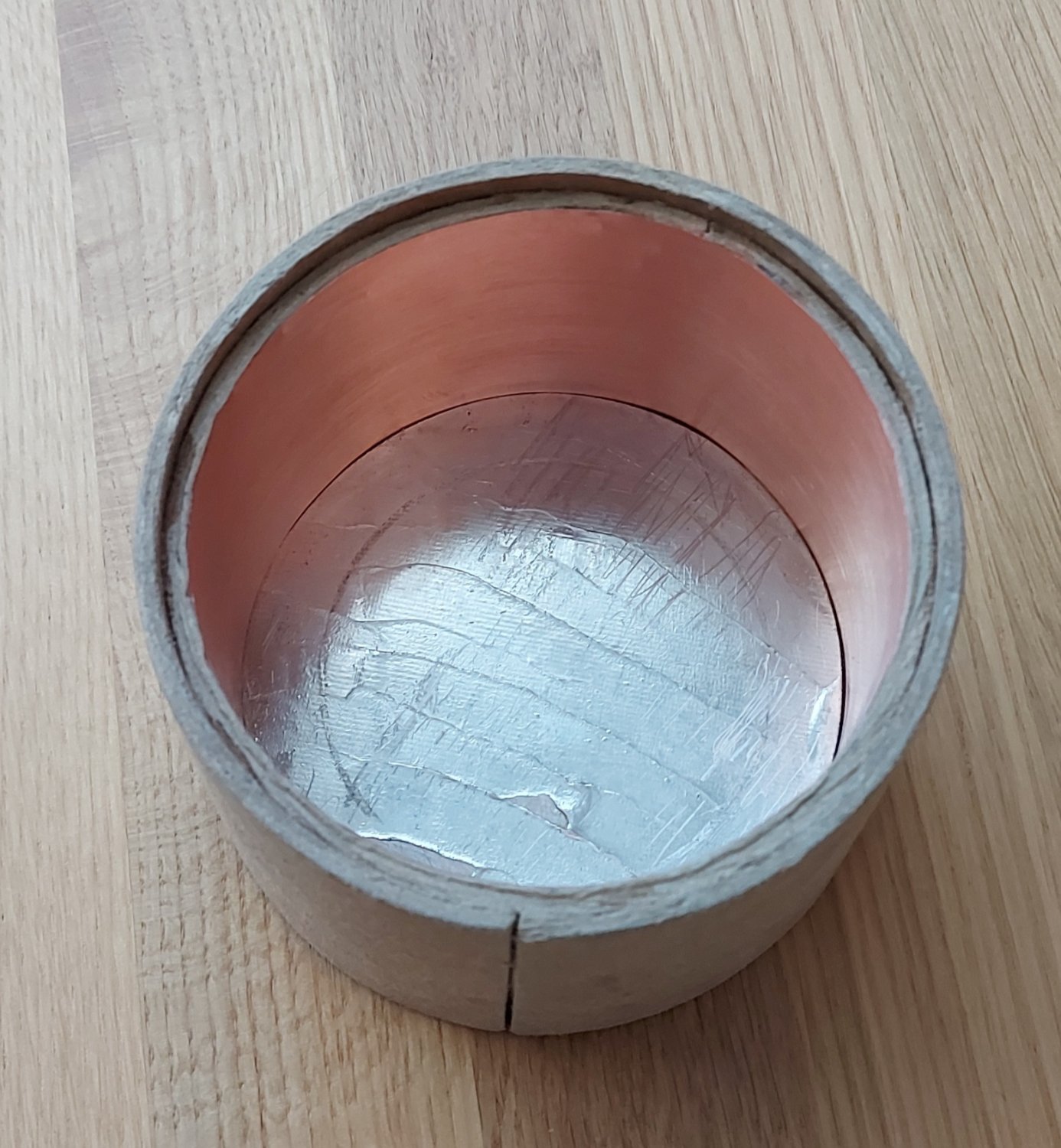

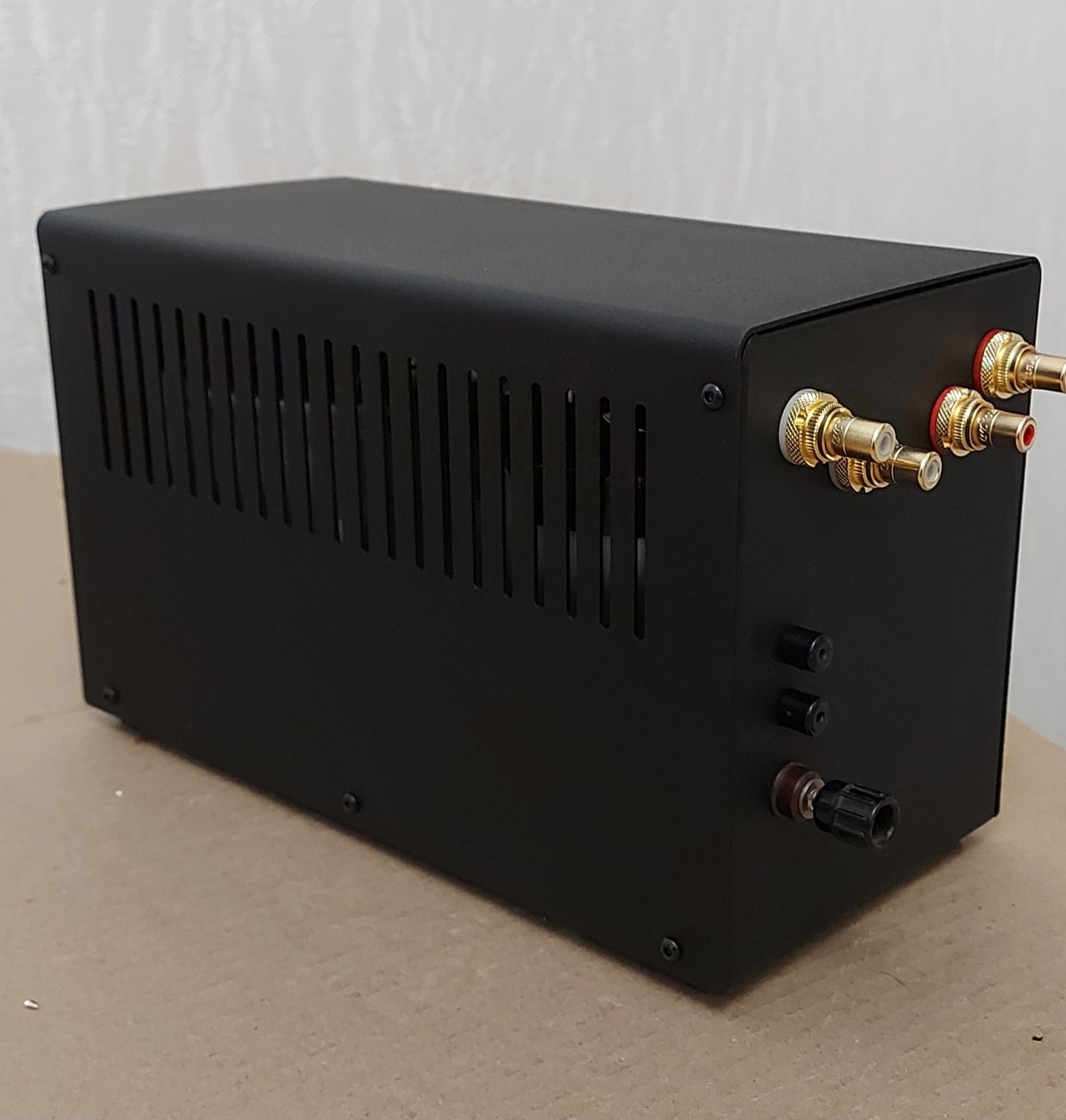

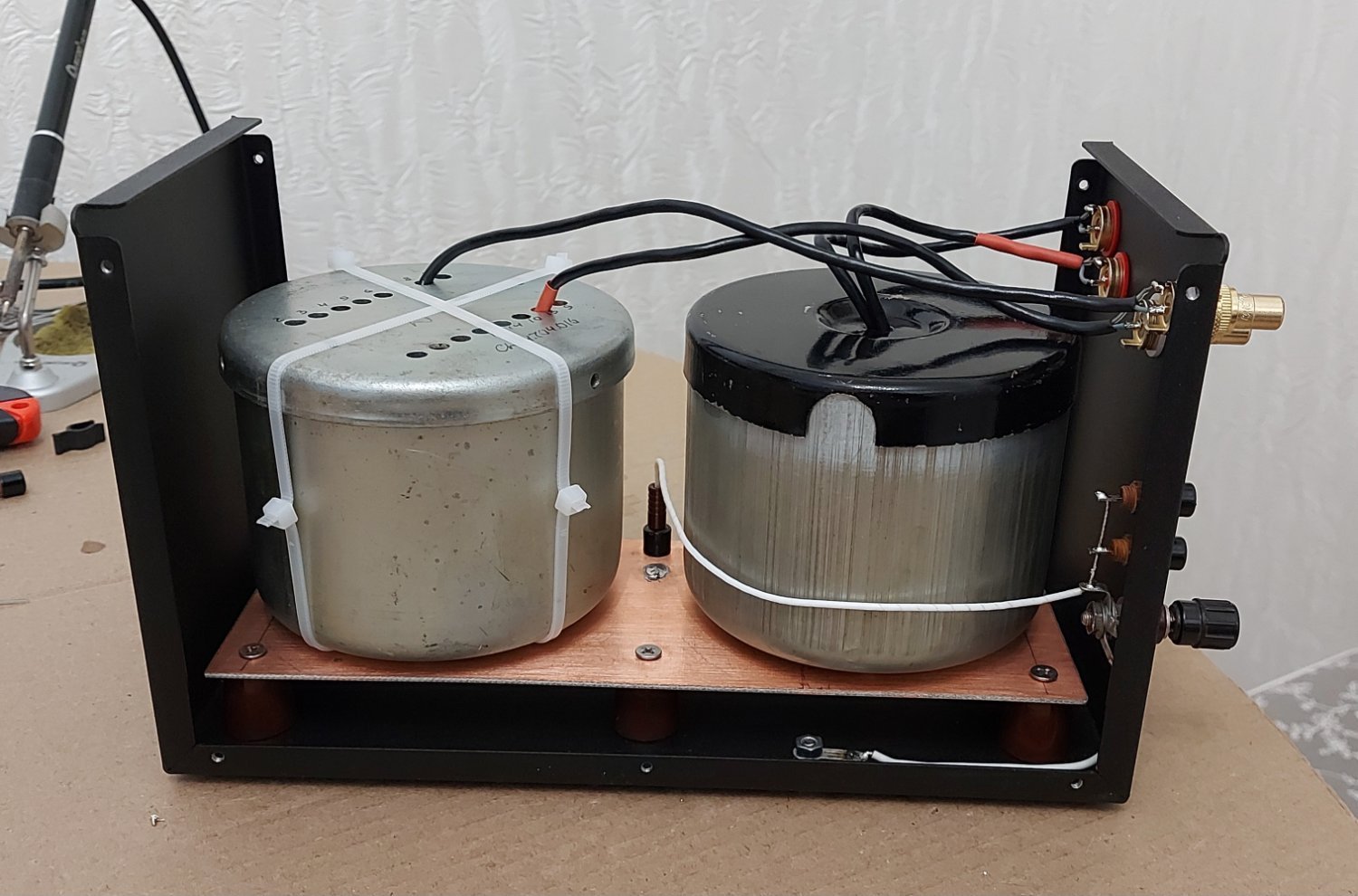

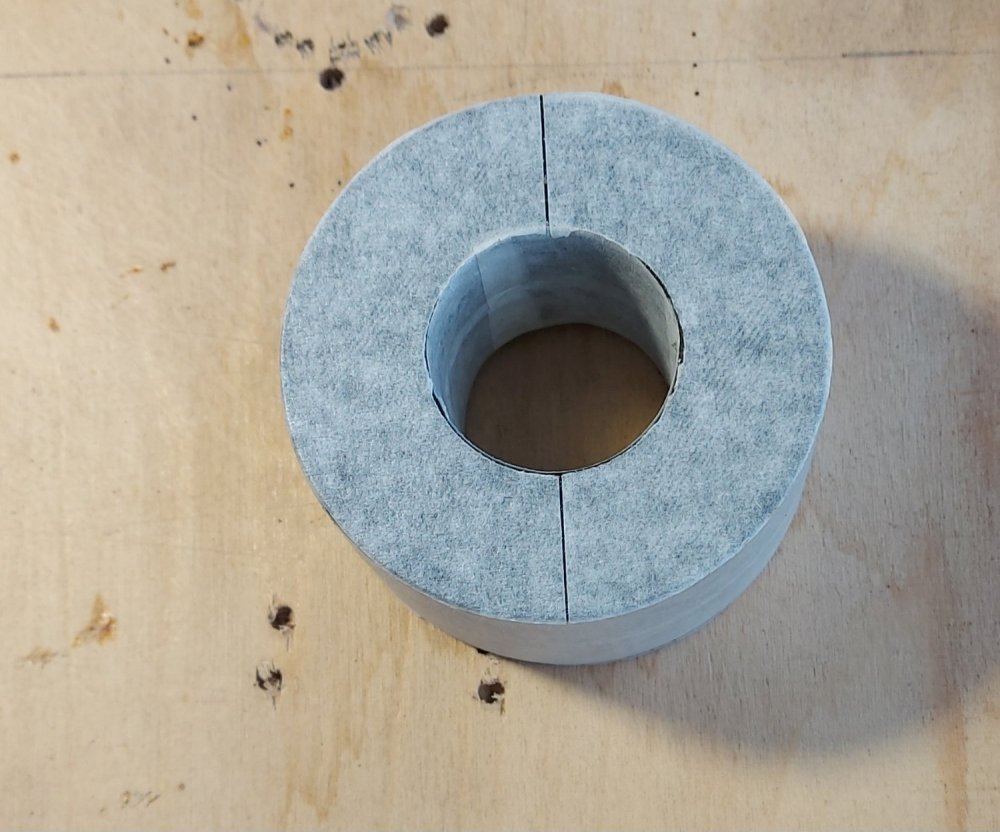

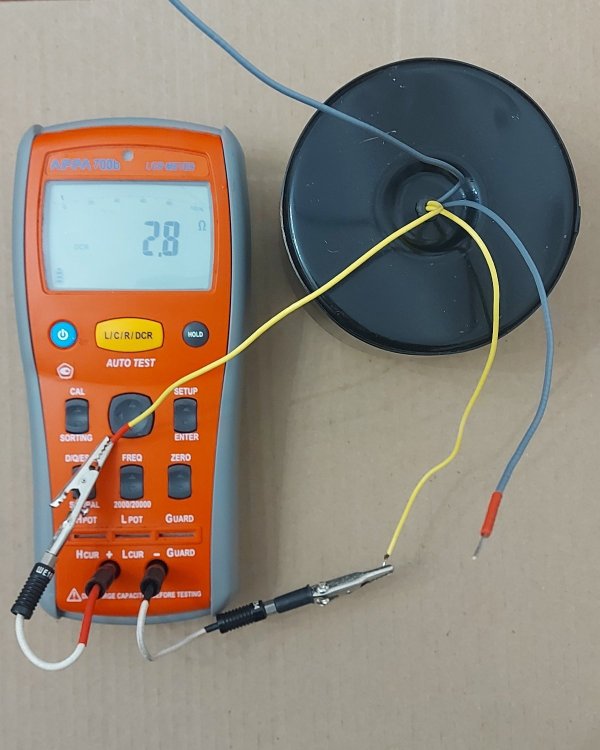

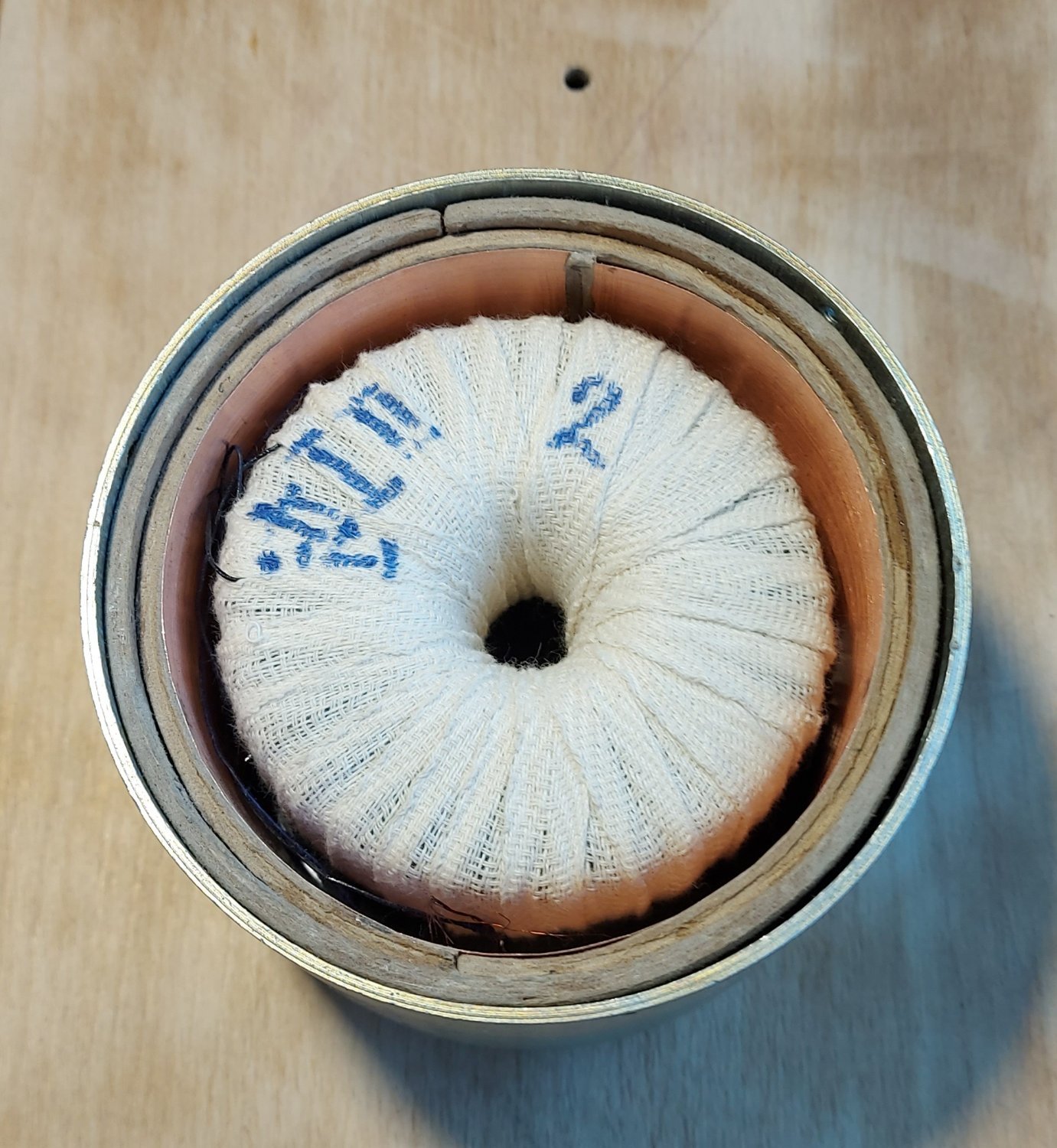

Мои первые МС трансформаторы под голову 10 Ом.

Не все фото сохранились.

Но суть процесса понятна.

Posted

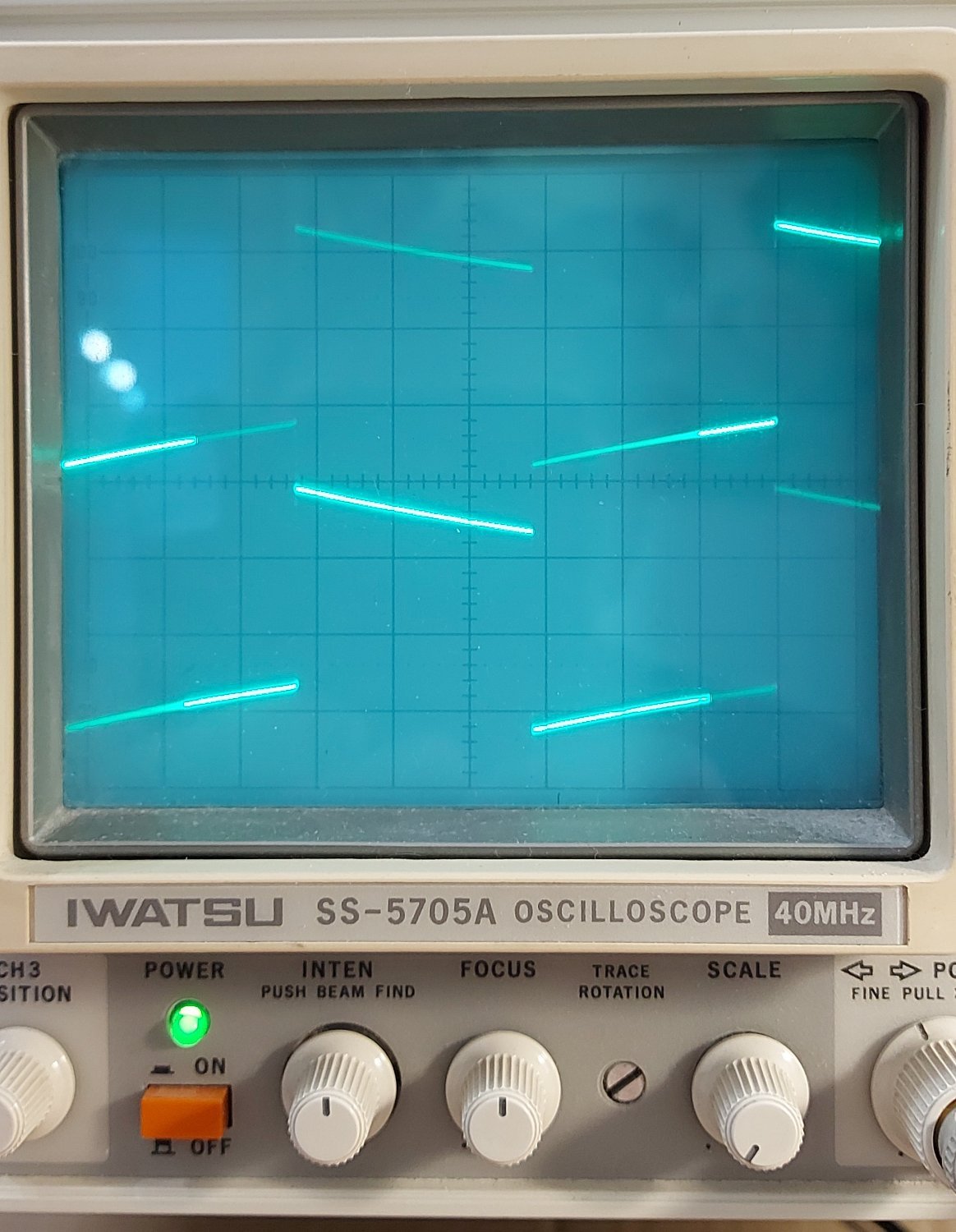

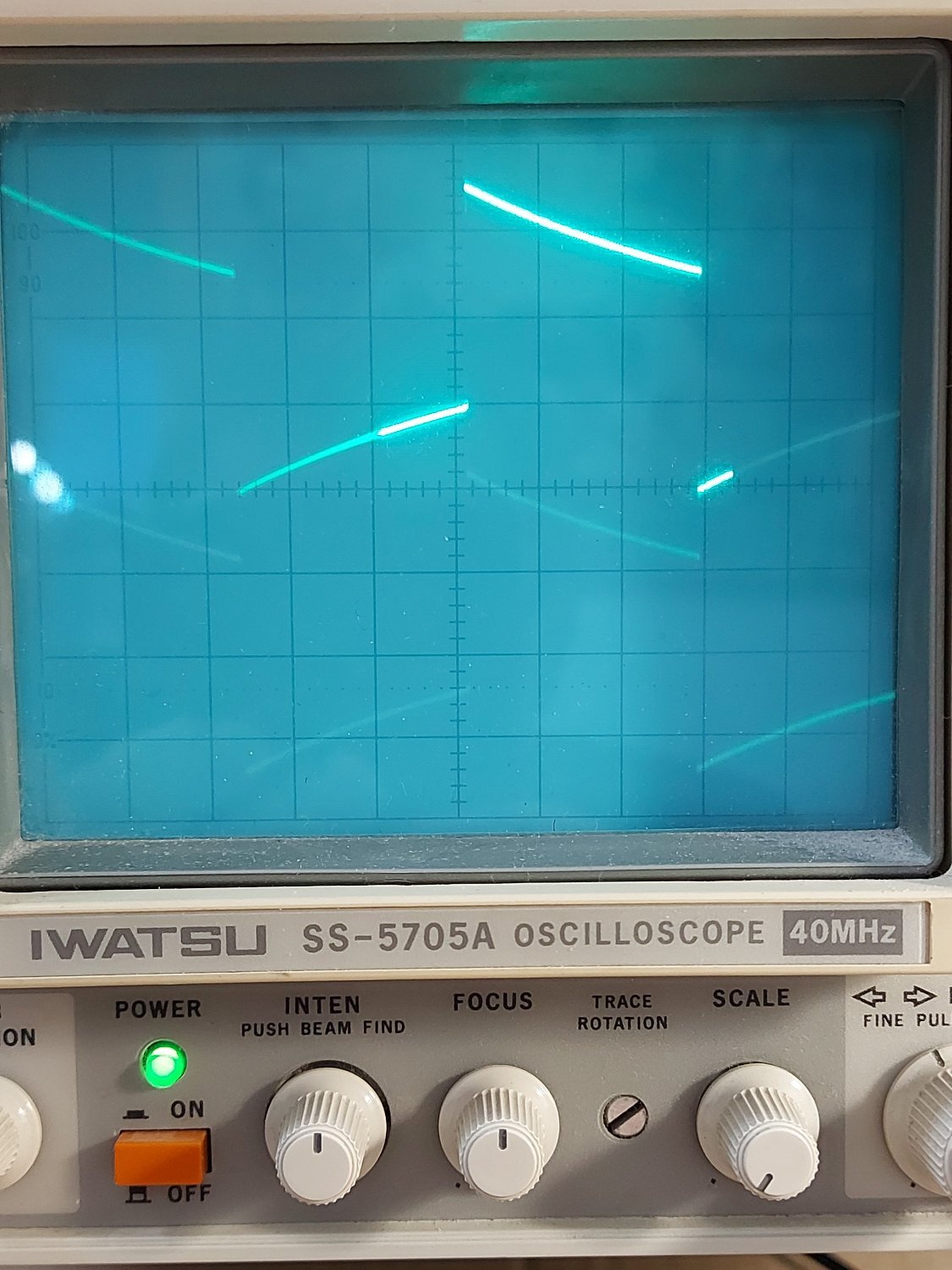

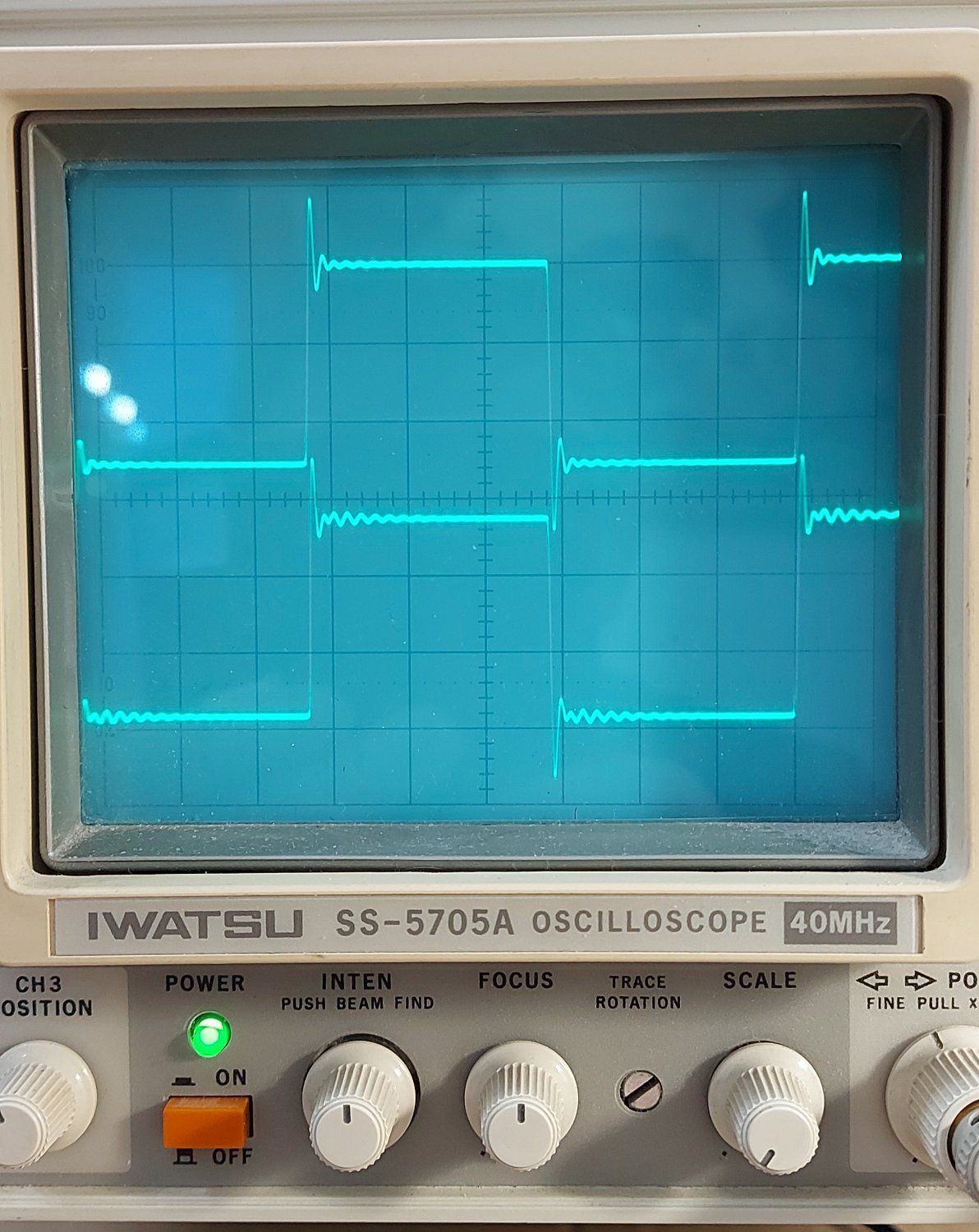

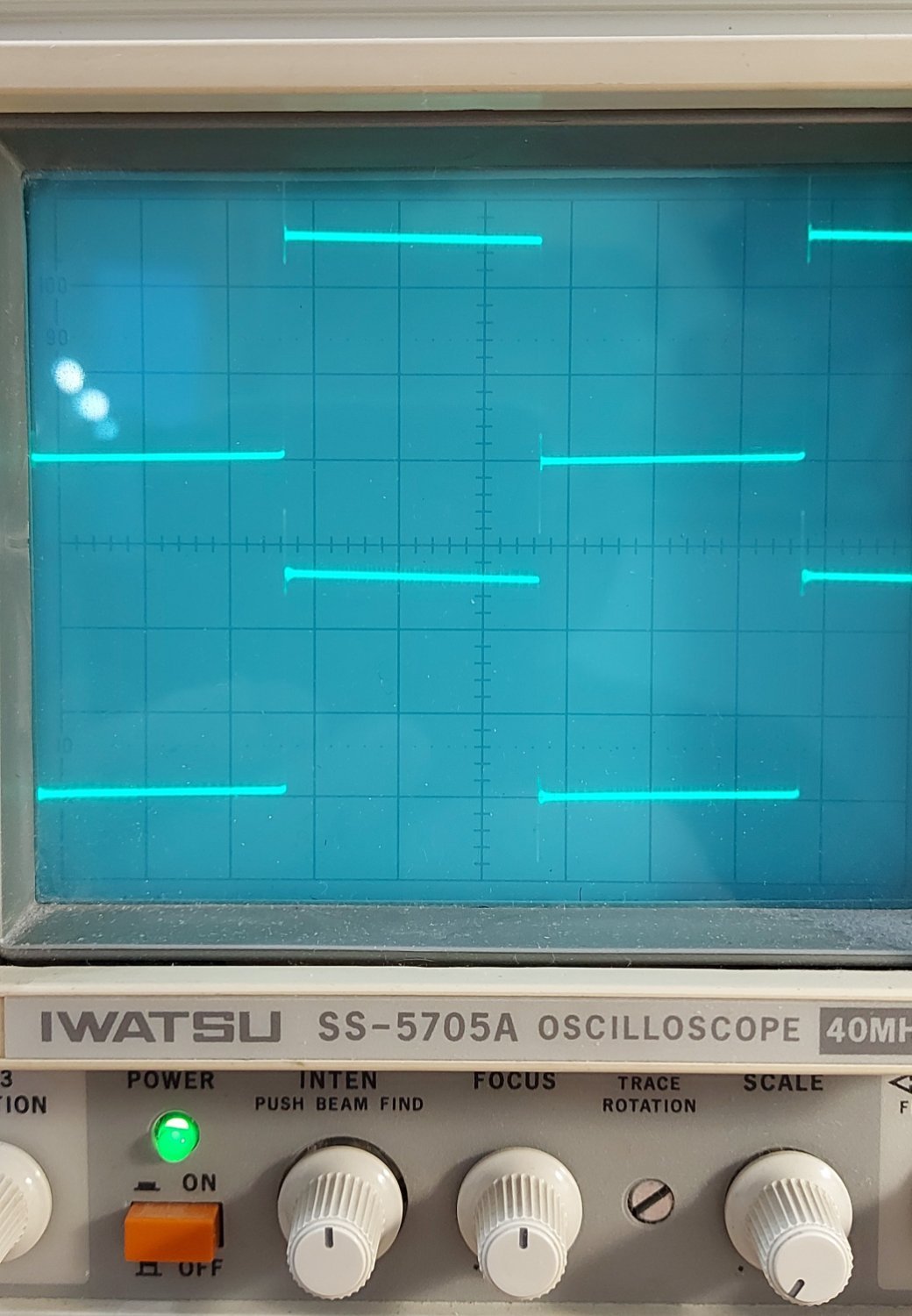

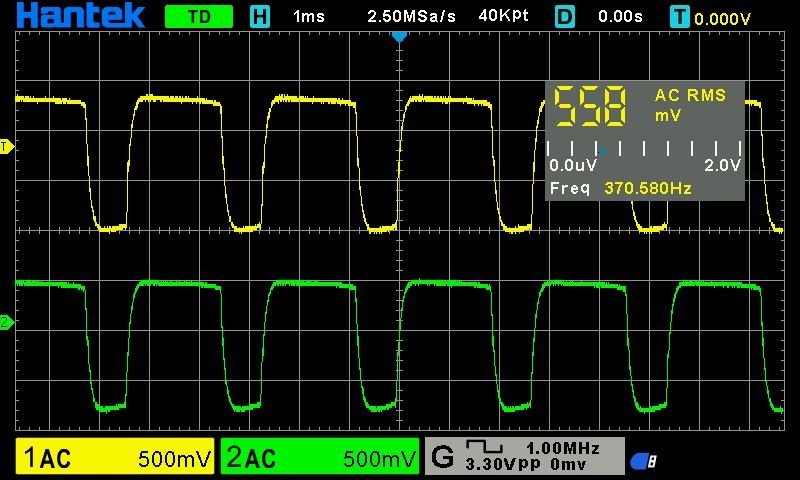

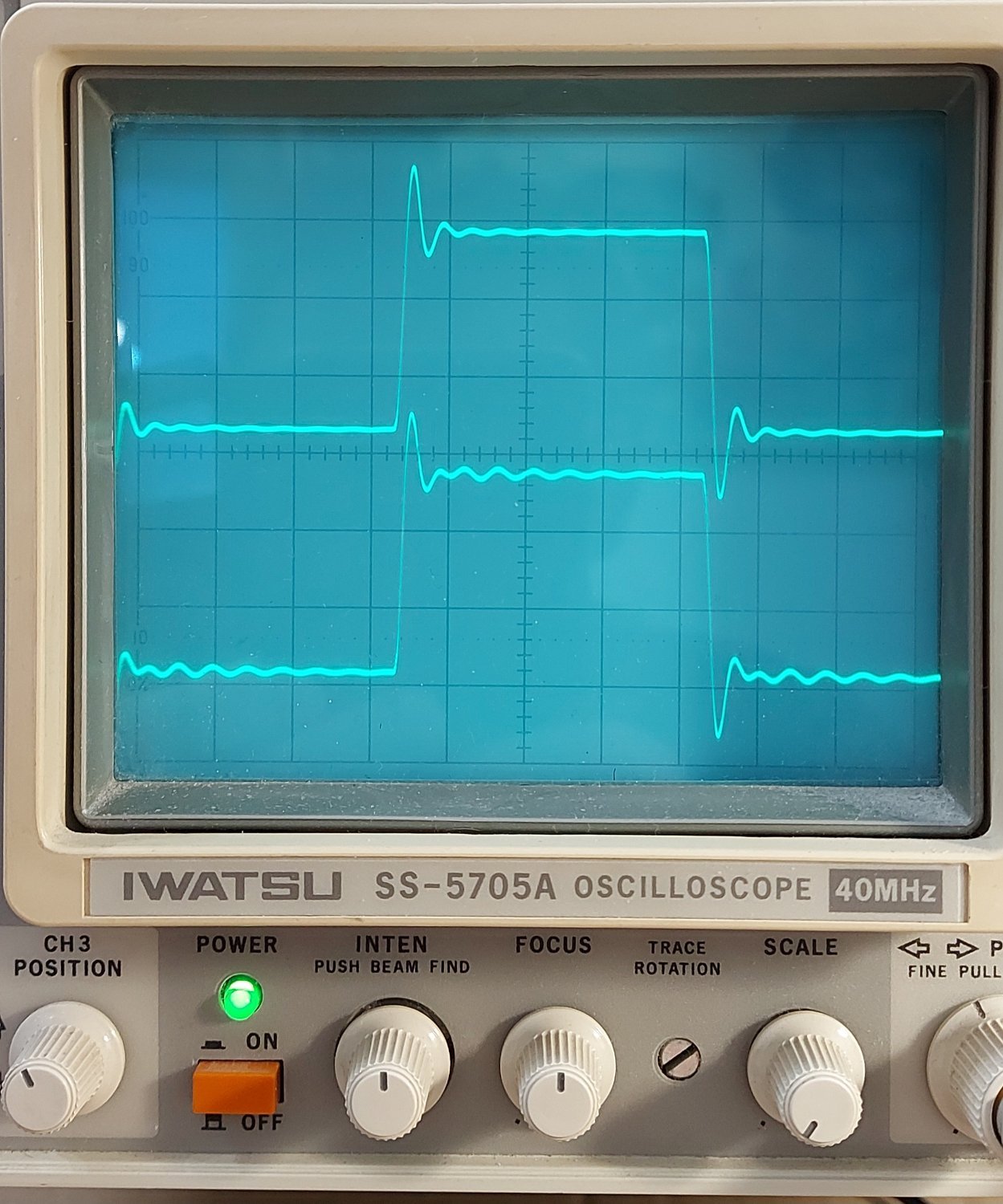

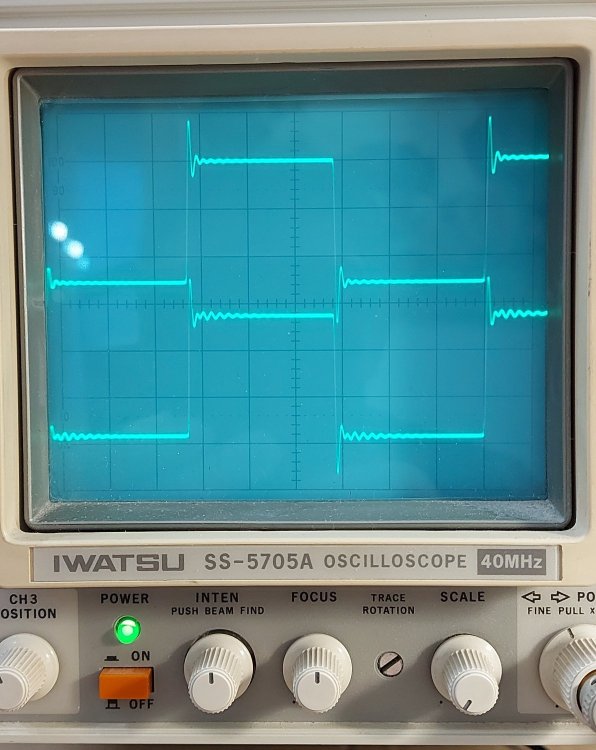

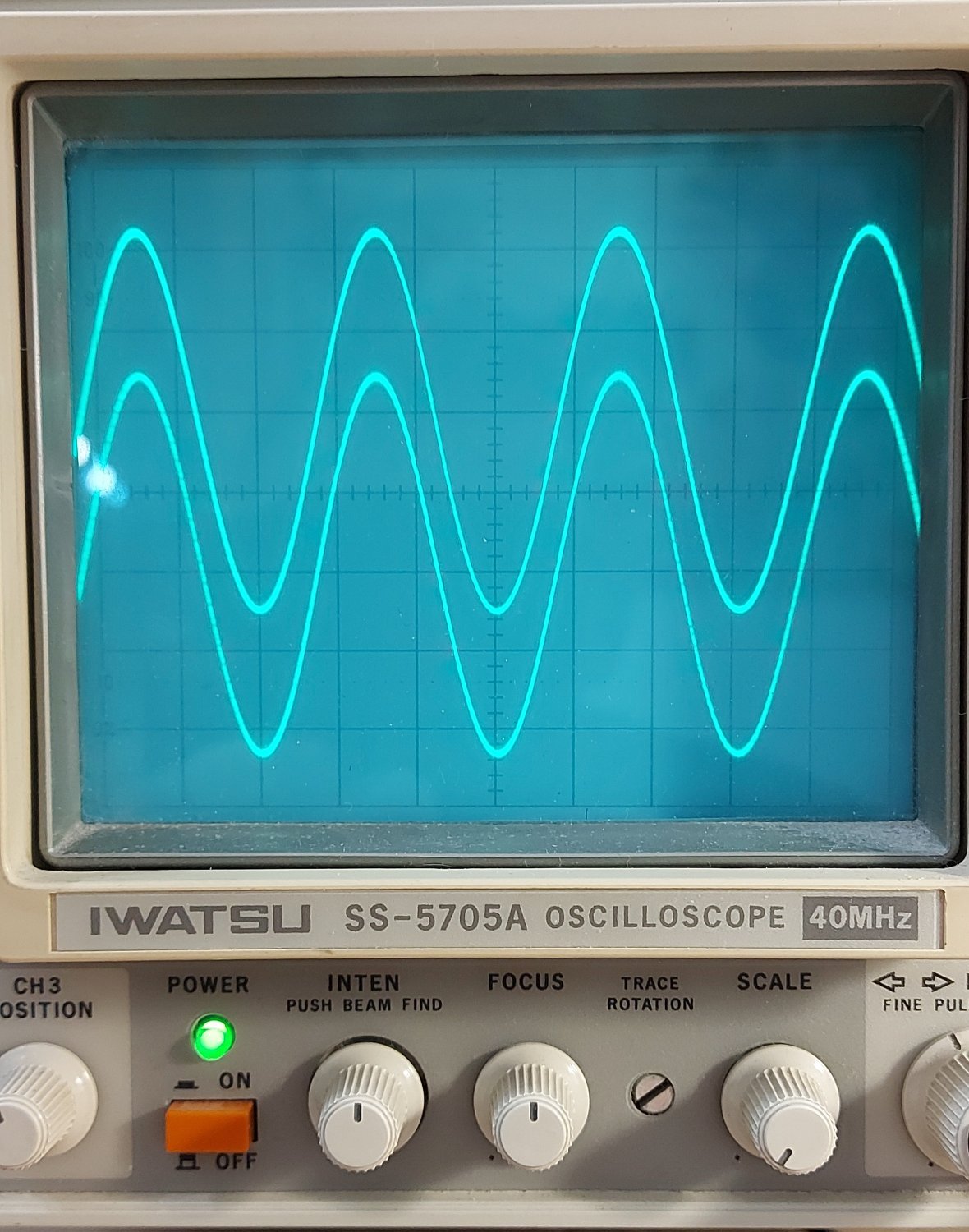

Немного картинок с осциллоскопа.

Пропало фото на 10000 Гц, но оно такое же как и на 1000 Гц.

Posted
51 минуту назад, BAA сказал:

Ктр какой?
У меня при 1:11 первичка 1.3 Гн

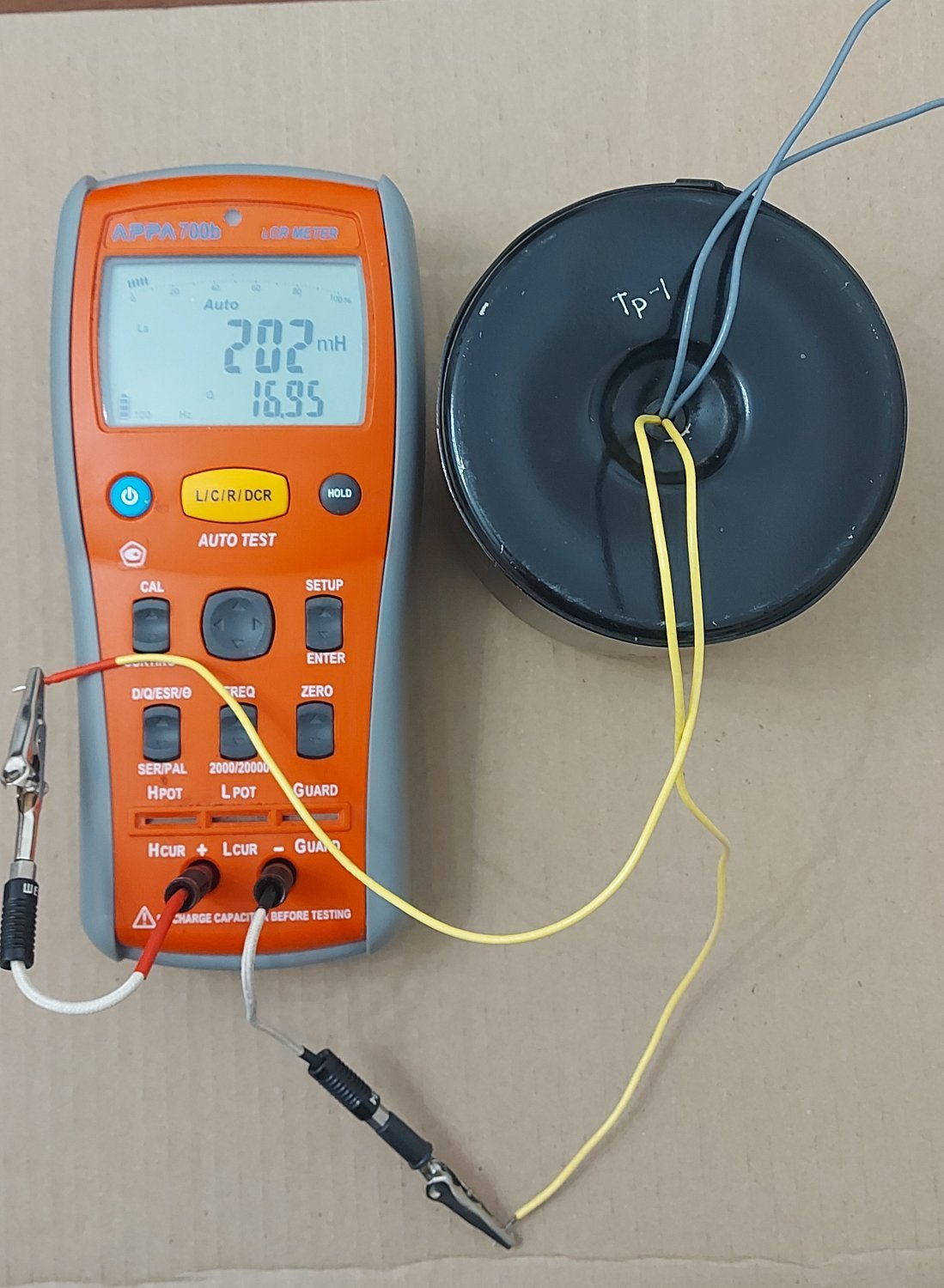

1:8

Первичка 200 mH на 100 Гц.

Posted
4 часа назад, Dalex сказал:

Все измерения на 47кОм.

Чтобы выброса не было, подбирал нагрузку на выход, получалось идеально с 620 пФ + резистор 220 Ом последовательно, ну и 47к в землю.

Posted

Вы предлагаете такое включение или я Вас не понимаю и не могу расшифровать Ваш текст?

Тогда поясните.




Posted
26 минут назад, Russ3000 сказал:

Чтобы выброса не было, подбирал нагрузку на выход, получалось идеально с 620 пФ + резистор 220 Ом последовательно, ну и 47к в землю.

Или Вы имеете ввиду что то другое?

Posted

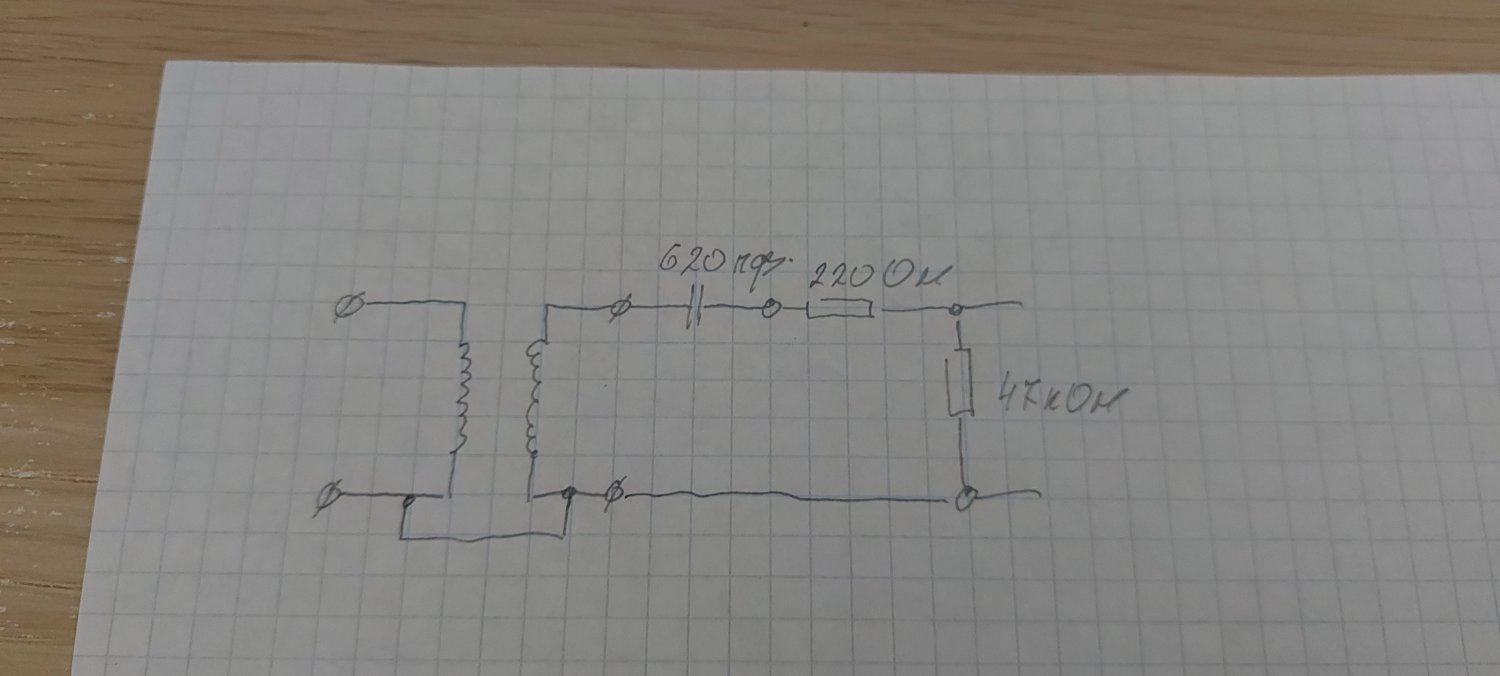

Не так, между выводами вторички последовательно конденсатор и резистор, а 47к тоже между выводами, как стандартная нагрузка. Нужно подбирать так, чтобы выброса не было. Позже подбирал по измерительной пластинке с меандром.


Posted
2 часа назад, Russ3000 сказал:

Нужно подбирать так, чтобы выброса не было. Позже подбирал по измерительной пластинке с меандром.


А что подбирать, номинал емкости или номинал резистора или существует зависимость между емкостью и резистором.

Нужно же еще думать о следующем каскаде. А у меня он на "хитропопой" лампе 6С17К.
