7 hours ago, crabro said:

С транзисторами 1 ватта скорее всего не хватит.

Точно, 10 Вт от ИБП, через транзисторный инвертор, он же невращающийся/статический преобразователь, греет в 5(10 и далее во вкусу) раз меньше чем посконный 1 Вт от вращающейся электромашины.
P.S. Из интернетов

Так как правильный ламповый усилитель - это однотактный усилитель на триодах в
классе "А", для которого характерен к.п.д. 10%, то получить значительную мощность от
такого усилителя невозможно по разным причинам: физическим, финансовым,
психологическим (не всякая жена вынесет стоящий на полу ламповый моноблок весом в
50 кило с офигенно горячими литровыми банками наверху, к тому же зловеще
светящимися). Поэтому ламповики стали говорить, что:
     а)  - много ватт не нужно,
     б) - транзисторные ватты это совсем не ламповые ватты. В смысле ламповые -
"громче".
Даешь"Транзисторные ватты... мифы или реальность..."

AlexKorotov · August 3, 2023

Уже месяц прошёл, как я их сделал. Ни чего переделывать не хочу. Все нравится. И ворочать эти 30+ кг желания нет. Комната резонирует нс 80 гц, уточню и вырежу пассивным фильтром на входе УМ. Вот и все планы.

crabro · August 3, 2023

80 гц это пол-потолок... обычная история)

Это хорошо, что все-все нравится. Не встречал я еще человека, который бы собрал на 301-ом, а далее плевался бы. Реально очень удачный динамик получился у венгров. Можно и простить ему кривые полу-отклеенные подвесы. Больше придраться не к чему...имхо.

BAA · August 4, 2023

5 hours ago, crabro said:

80 гц это пол-потолок... обычная история)

340/80=4,25. Обычный потолок?!

AlexKorotov · August 4, 2023

В комнате три резонанса, 80, 160 и еще где-то один. Все откладываю, хочу померить. НЧ канал статиков через эквалайзер включен, без него гудит. Чуть позже я попробую и этот комплект ас+усилитель послушать через эквалайзер. Скорректирую, потом пассивным фильтром уберу лишнее.

По теме - интересно, что расположение на боковой стенке АС низкочастотного динамика дало прирост НЧ. Причем очень заметный, пока динамики стояли в пробном корпусе на фронтальной стене, такого гула не было. Я в этой ветке писал ранее об этом, как о нехватке НЧ. Затем переделал корпуса АС на узкие и глубокие, и теперь получил избыток НЧ и гудеж.

Ставить их таким образом, чтобы динамики смотрели в углы не стал, так еще больше гудежа. Сейчас НЧ динамки смотрят друг на друга, так лучше, хоть и теряется некоторое разделение на НЧ.

alss · August 4, 2023

4 часа назад, BAA сказал:

340/80=4,25. Обычный потолок?!

И еще пополам - для полволны - и получается 2,12 м - ближе к реальности (может быть). В моей комнате провал на 77 Гц при высоте 2,55 м, а расчетное значение 344/2,55=135 Гц/2=67,5 Гц - ну, ковер на полу, многочисленные рассеиватели (книжные полки по всем стенам) и где-так, сэм-восэм...

crabro · August 7, 2023

В 04.08.2023 в 07:28, BAA сказал:

340/80=4,25. Обычный потолок?!

Делить на полуволну надо...т.е. еще на 2 делим. Конечно же, потолок не 2.12, а несколько больше - 2.5 или немного выше. Но почему-то резонанс возникает ближе к 80 гц, а не к 65.
Тем не менее толстое ковровое покрытие заметно ослабляет эти 80 гц. Проверено! Выходит, что резонанс этот все же имеет отношение к расстоянию пол-потолок.

crabro · August 7, 2023

В 04.08.2023 в 09:24, AlexKorotov сказал:

В комнате три резонанса, 80, 160 и еще где-то один......

. Я в этой ветке писал ранее об этом, как о нехватке НЧ. Затем переделал корпуса АС на узкие и глубокие, и теперь получил избыток НЧ и гудеж.

Третий резонанс будет около 40 гц (если у Вас комната более-менее стандартная).

Тема НЧ очень специфическая. Вычислять в симуляторах бесполезно. Сооружать всякие звуковые ловушки тоже смысла нет...да и громоздко это все.
Проще подвигать колонки туда-сюда хотя бы на 20-30 см и одновременно их повертеть. Для начала попробуйте колонки поменять местами (т.е. боковые динамики у колонок окажутся теперь с другой стороны).
У всех нас были или имеются сабвуферы. И все уже убедились, что сдвиг на 20-30 см + повертеть дает положительный результат.

crabro · August 7, 2023

В 04.08.2023 в 09:24, AlexKorotov сказал:

НЧ канал статиков через эквалайзер включен, без него гудит. Чуть позже я попробую и этот комплект ас+усилитель послушать через эквалайзер. Скорректирую, потом пассивным фильтром уберу лишнее.

Хм...т.е. в звуковом тракте у Вас в старой системе стоит эквалайзер... Похоже, что с комнатой Вам не повезло (иначе бы не пользовались эквалайзером). Значит, и в этой новой Вашей системе эквалайзер желателен (это если перемещение колонок не даст нужного результата).
Как вариант, - собрать простейший режекторный фильтр на 2 сдвоенных микросхемах. Поставить его перед усилителем мощности. Тогда и эквалайзер не потребуется.
Если источником звука является компьютер, то тут совсем просто можно организовать, - устанавливаете проигрыватель foobar или iriver, и подключаете нужный плагин (режекторный фильтр...или параметрический эквалайзер).

May · August 7, 2023

AlexKorotov

"Что получилось в итоге...

СВЧ от филипса, планар (выше 10 кгц).

ВЧ до 10 кгц аудакс (купол).

СЧ - это самое интересное, от мониторов сони! Ради него эта АС и делалась! 200 гц - 4.5 кгц.

НЧ - биг 301. до 200 гц."

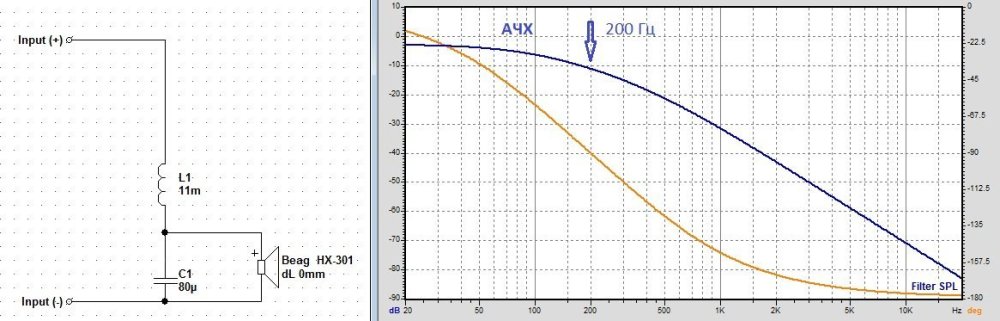

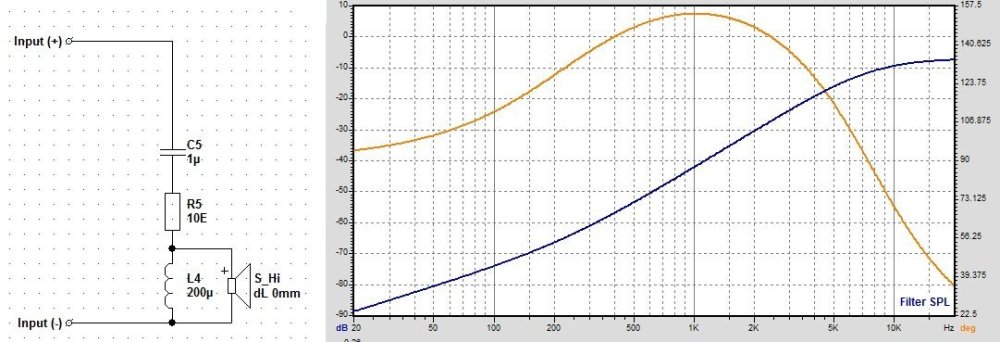

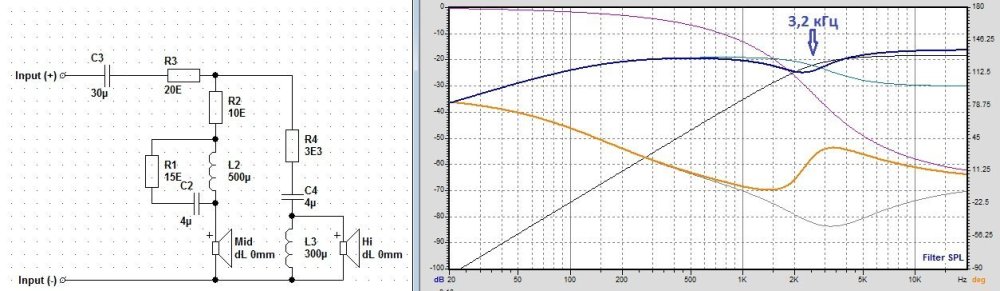

Ваш параллельный кроссовер просимулировал и результаты выложил ниже (возможно пригодится).

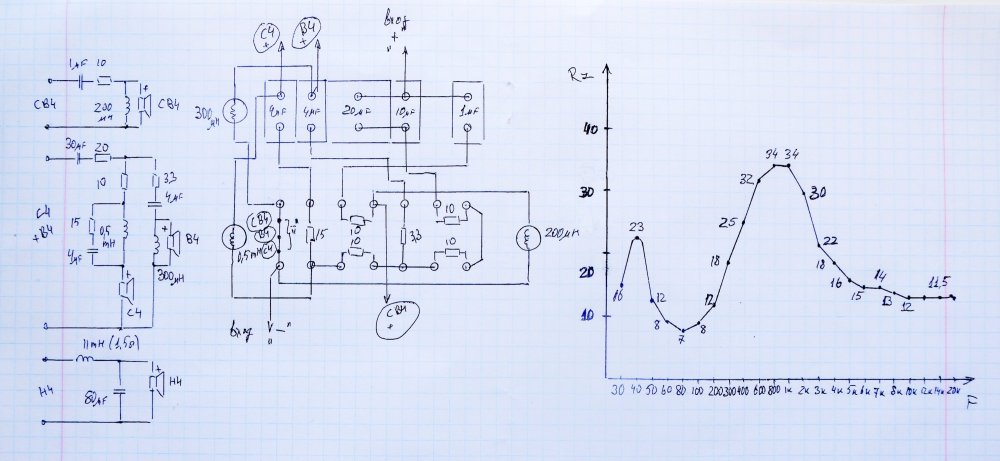

Хорошо видно, что на реальных замерах Импеданс на СЧ задран в контрольных точках,, что видно и на графиках симуляции кроссовера, из-за номиналов параллельного фильтра и его схемотехники, что реально будет проваливать SPL на СЧ. При таком высоком импедансе на СЧ, гасящие резисторы наверно можно уменьшить, если не менять схему фильтра.

Мое мнение, хорошо, что для НЧ Beag HX 301 эта АС имеет приличный объем (судя по фото), но близкое расположение (фронт/тыл )параллельных внутренних стенок от и над НЧ динамиком, неизбежно вызовет внутри АС стоячие волны с порождающими пучностями и стоячими волнами - резонансами которые трудно демпфировать звукопоглотителем.

Этот параллельный кроссовер на НЧ и режет (но не так резко) все выше 200 Гц, а стояки судя по размерам будут выше, значит возможны стояки с резонансами добавляющие дополнительные гармонические искажения на самом диффузоре НЧ динамика, возможно на Мид Басе увеличение лишних THD.

May · August 7, 2023

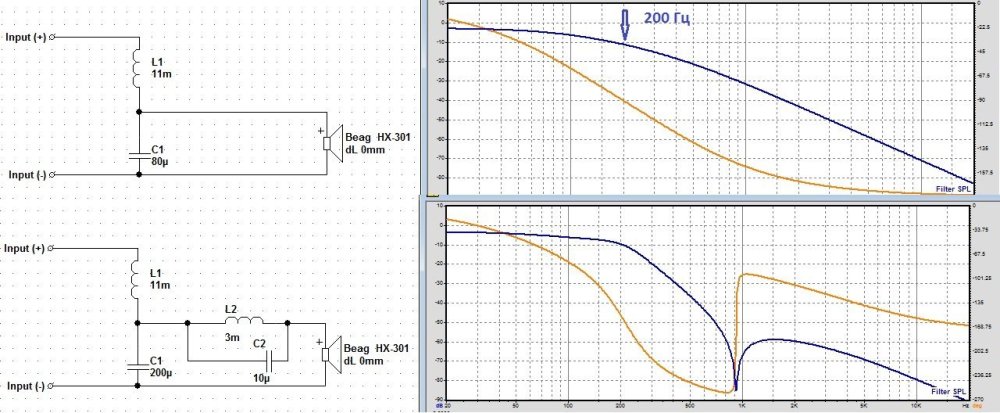

Добавлю, что можно добавить несколько элементов к существующему НЧ фильтру второго порядка (катушку и конденсаторы), получится НЧ фильтр по параметрам напоминающим фильтр "Кауэра", что существенно увеличит срез выше 200 Гц (схема и АЧХ ниже).

AlexKorotov · August 9, 2023

На НЧ порядок фильтра я наращивать не стал, смысла нет. Что касается СЧ - вначале был резисторный делитель. С ним я слушал некоторое время, потом достал автотрансформатор для согласования по чувствительности СЧ секции. Автотрансформатор обеспечивает минимальный импеданс, но столь привлекательно звучать это СЧ динамик с ним перестал. Такое нечасто бывает, по-видимому этот динамик тяготеет у токовому питанию. С резистором он звучит превосходно, на фьюжене вроде озрик тинтаклес гитарные соло не режут уши. Поэтому оставил резистор. Причем было еще одно интересное наблюдение - припаял 20 ом состоящий из двух резисторов (кажется 15 +5, выравнивал отдачу на СЧ) непонятного происхожнения, но точно не современный китай. И опять звук стал мерзким, грел два дня - без толку. Вернул два резистора по 5 ом мацушиту и всё пришло в норму.

Оставлю всё как есть, всё и так хорошо.

AlexKorotov · August 9, 2023

Только что, AlexKorotov сказал:

На НЧ порядок фильтра я наращивать не стал, смысла нет. Что касается СЧ - вначале был резисторный делитель. С ним я слушал некоторое время, потом достал автотрансформатор для согласования по чувствительности СЧ секции. Автотрансформатор обеспечивает минимальный импеданс, но столь привлекательно звучать это СЧ динамик с ним перестал. Такое нечасто бывает, по-видимому этот динамик тяготеет у токовому питанию. С резистором он звучит превосходно, на фьюжене вроде озрик тинтаклес гитарные соло не режут уши. Поэтому оставил резистор. Причем было еще одно интересное наблюдение - припаял 20 ом состоящий из двух резисторов (кажется 15 +5, выравнивал отдачу на СЧ) непонятного происхожнения, но точно не современный китай. И опять звук стал мерзким, грел два дня - без толку. Вернул два резистора по 5 ом мацушиту и всё пришло в норму.

Оставлю всё как есть, всё и так хорошо.

Ошибся по 10 ом мацушиту.

Писать с телефона ужасная морока.

AlexKorotov · August 9, 2023

Да, в цепи СЧ режектор, дМЧ динамик на 4,5 кгц несколько выпирает...

AlexKorotov · August 9, 2023

В 07.08.2023 в 13:26, crabro сказал:

Хм...т.е. в звуковом тракте у Вас в старой системе стоит эквалайзер... Похоже, что с комнатой Вам не повезло (иначе бы не пользовались эквалайзером). Значит, и в этой новой Вашей системе эквалайзер желателен (это если перемещение колонок не даст нужного результата).
Как вариант, - собрать простейший режекторный фильтр на 2 сдвоенных микросхемах. Поставить его перед усилителем мощности. Тогда и эквалайзер не потребуется.
Если источником звука является компьютер, то тут совсем просто можно организовать, - устанавливаете проигрыватель foobar или iriver, и подключаете нужный плагин (режекторный фильтр...или параметрический эквалайзер).

Режектор сделал сразу LCR 34 гн, 0.1 мкф, 100 ком ( по памяти). Коробочка чуть больше спичечной.

Сергей А · August 9, 2023

34 Гн в спичечной коробке ? Это как ?

BAA · August 10, 2023

3 hours ago, Сергей А said:

34 Гн в спичечной коробке ? Это как ?

Тор из чего-нибудь хорошего.

AlexKorotov · August 10, 2023

Трансы от многоканальных модемов.

Игорь · September 14, 2023

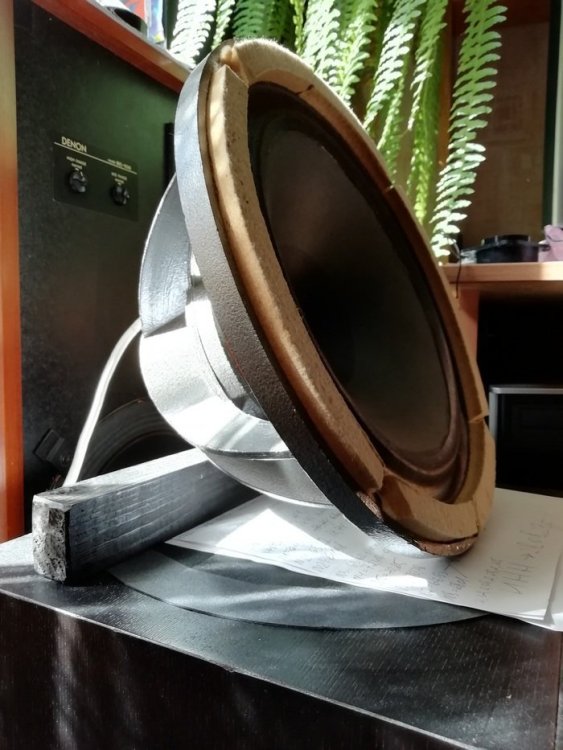

А ведь я прикупил парочку таких Бигов углУбившись в данную тему. В планах ЗЯ 85 литров по золотому сечению. Фронтальная панель (внутренняя) размером 700 х 430 толщиной в 22,0 мм . Фанера.

Скоро поеду в соседний город для проверки этих динамиков на НЧ в корпусах объёмом примерно в 120 литров. В них раньше "Googmans Axiom 301" были установлены.

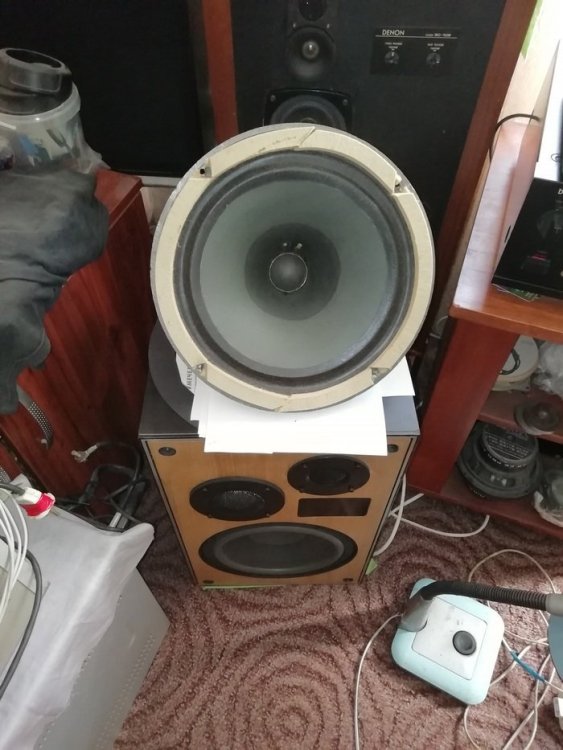

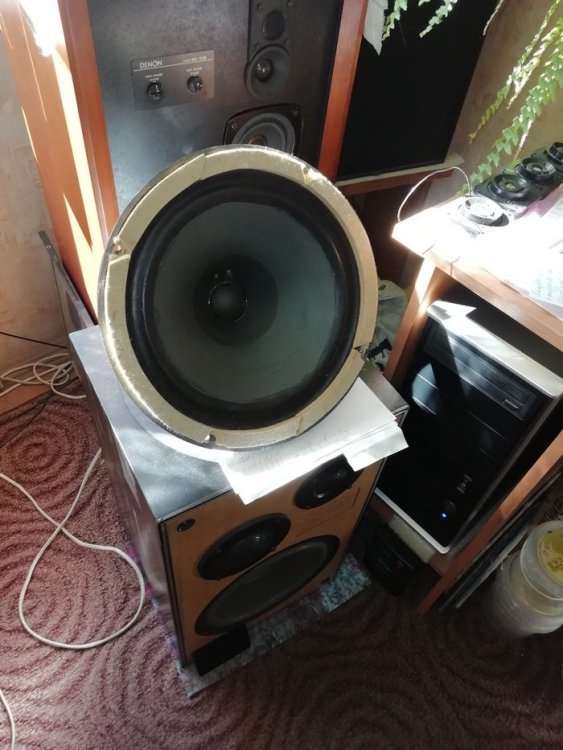

Пока работают так

Вчера прикрутил к ним китайские изодинамические пищалки

Подключаться к Бигам будут через конденсатор 3,3....4,7 мФ. Пока никаких измерений.

Окончательное решение по конфигурации будущей акустики будет приниматься после проверки звучания Бигов в требуемом объёме корпуса.

Aleksey_kul · September 26, 2023

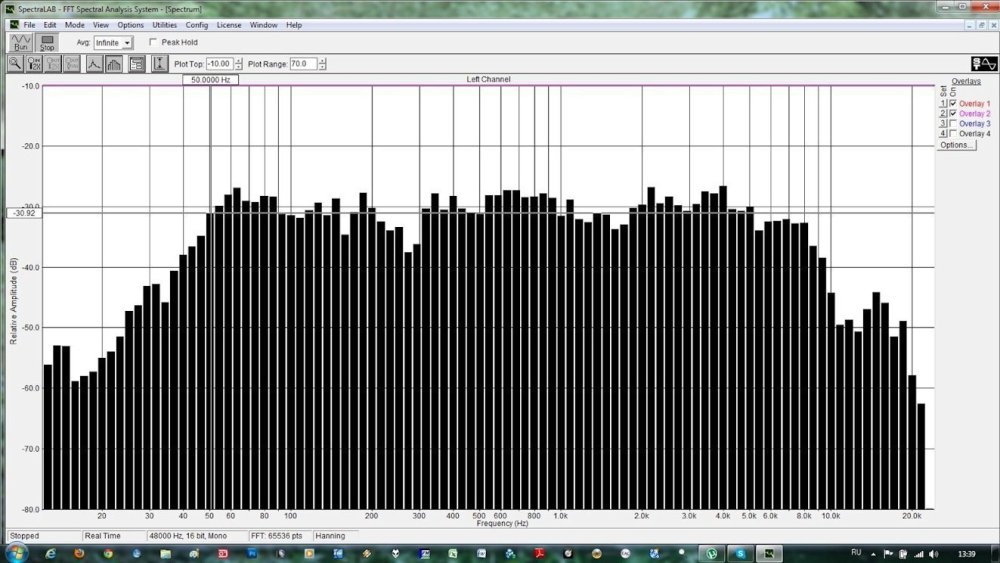

Возможно, кому-то пригодится (мои замеры), АЧХ Beag HX-301 в объеме 90 литров на полную полосу в комнате 20 м2 (потолки 3 м). Динамик прекрасный.

Aleksey_kul · September 26, 2023

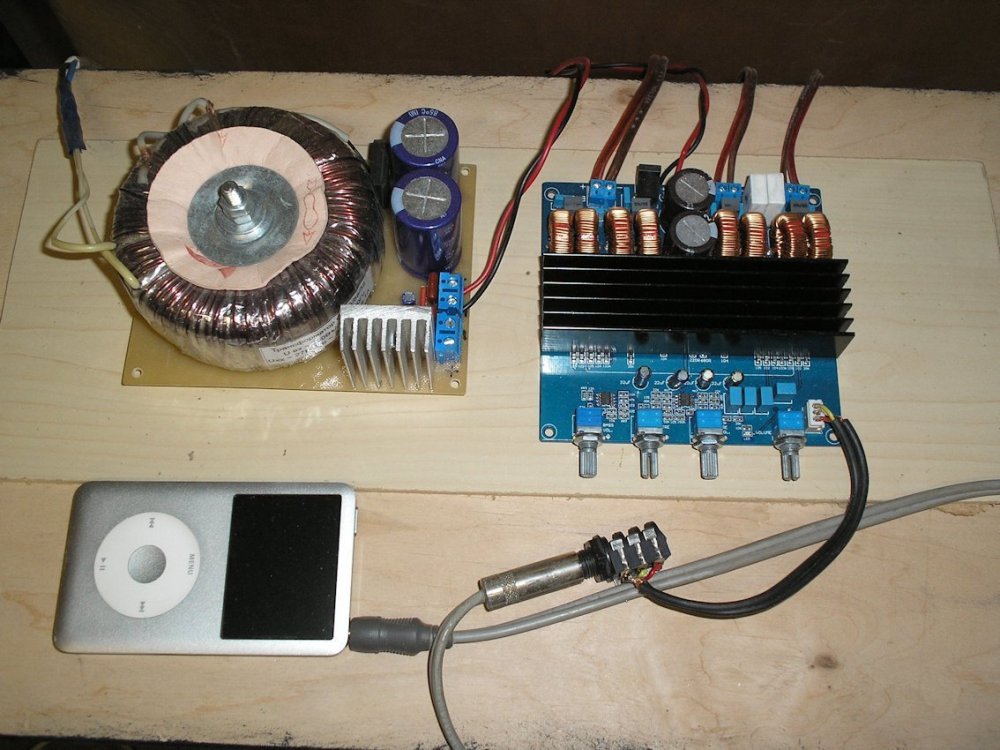

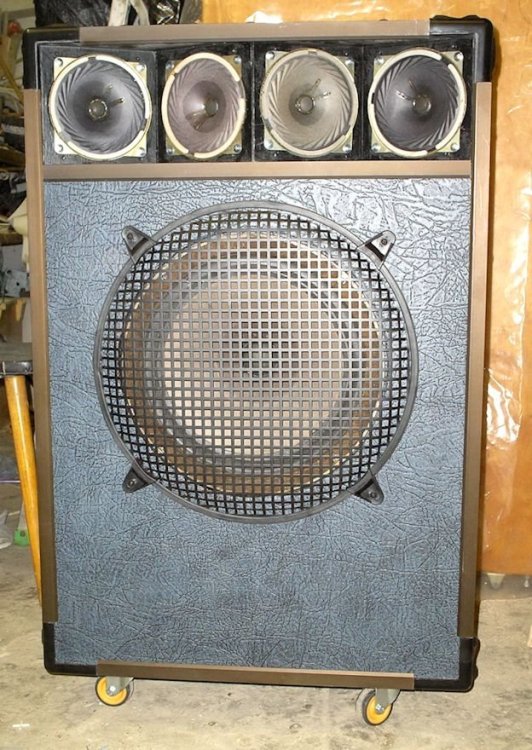

Вообще-то, делался комбик на улицу, за основу брался монитор НЕС-12, в качестве СЧ-ВЧ стоят 5ГДШ5-4 (с большим магнитом), усиление - 2.1 на TDA7498. Мне понравились.

crabro · October 8, 2023

В 14.09.2023 в 09:30, Игорь сказал:

Скоро поеду в соседний город для проверки этих динамиков на НЧ в корпусах объёмом примерно в 120 литров. В них раньше "Googmans Axiom 301" были установлены.

120 многовато для 301-го многовато....болтаться диффузор может. Простейший варинт, - запихнуть в корпус пенопласт, или какие-нибудь обрезки ДСП, чтоб уменьшить на 20-30 литров.
Не утверждаю, что будет обязательно плохо 120, но есть смысл сравнить 90 со 120. Т.е. уплотнить только 1 колонку. Разница должна ощущаться, а дальше уже дело вкуса, как говорится.

Игорь · October 9, 2023

8 часов назад, crabro сказал:

120 многовато для 301-го многовато....болтаться диффузор может.

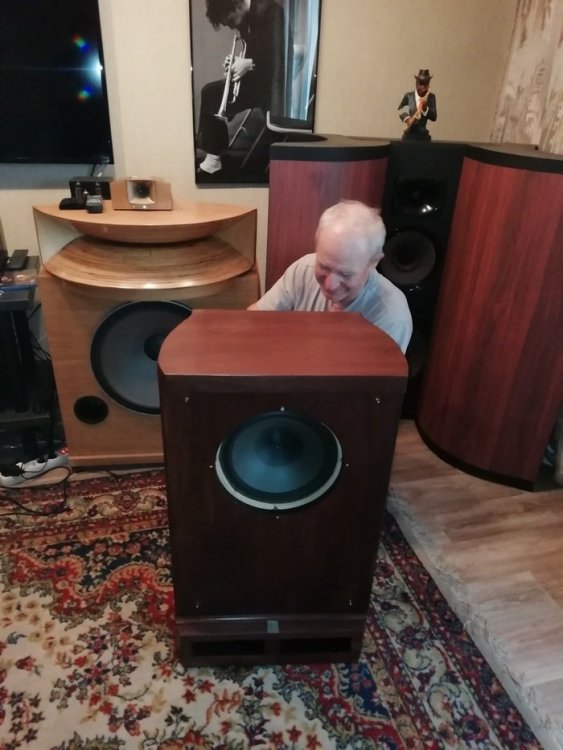

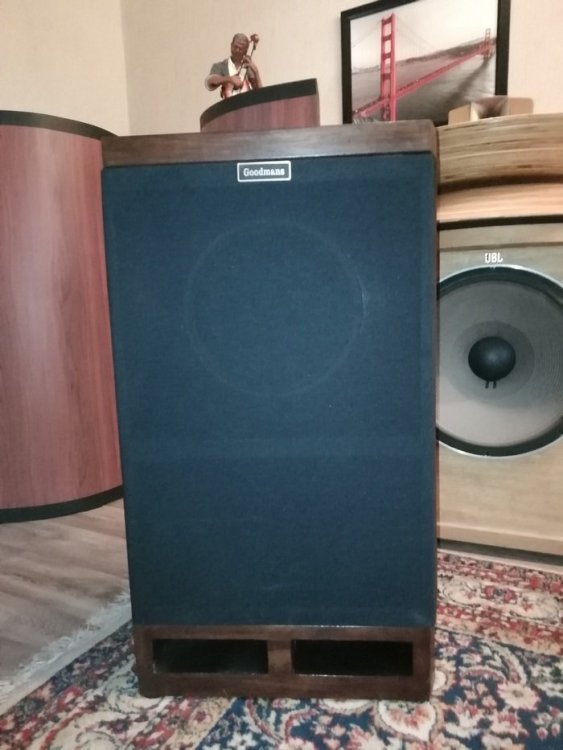

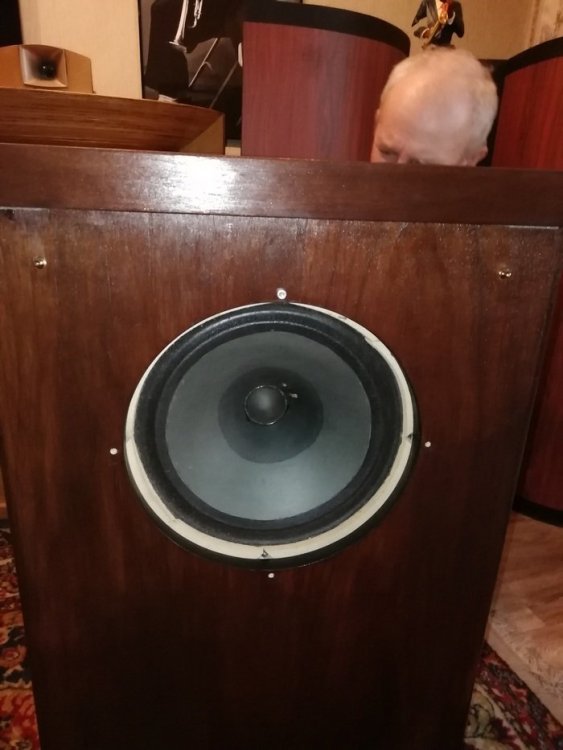

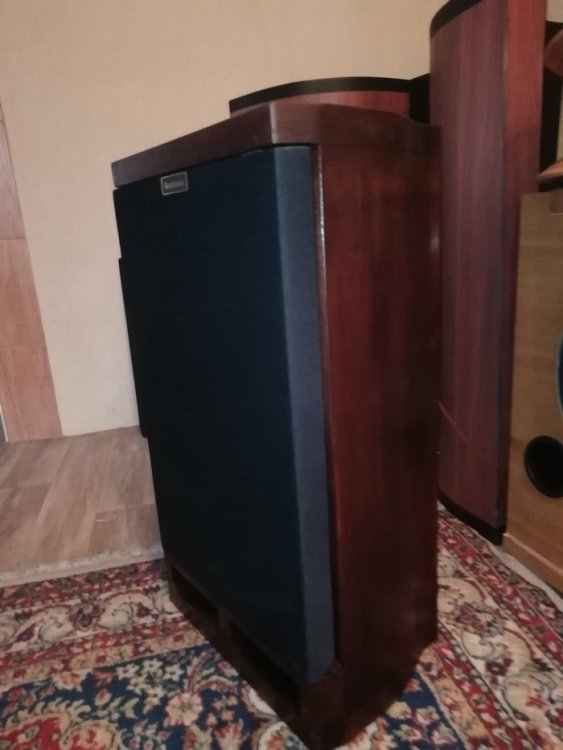

Это со слов владельца той акустики. В реальности оказалось около 75 литров с двумя прямоугольными ФИ

ФИ при данном внутреннем объёме настроен на 50...52 Герца.
Цифры слегка плавают потому как наружные размеры точны, а внутренние высчитывались исходя из слов хозяина о толщине стенок.

Эти, 301-е Биги отыграли в данном оформлении на ура! Были подключены напрямую к усилителю. ВЧ головки не добавлялись. Новые корпуса, которые хотел делать или заказывать, я снимаю с задумок. Купил пару корпусов от мониторов "Beag HEC-12". Пустых. По приезду буду досконально обмеряны на предмет необходимого объёма. Проверены на звучание в том или ином виде и будет принято решение об их дальнейшей судьбе. Обрезание или стоковое состояние. По итогу решения за ними будет совершён некоторый уход и запуск в эксплуатацию.

AlexKorotov · October 9, 2023

9 часов назад, crabro сказал:

120 многовато для 301-го многовато....болтаться диффузор может. Простейший варинт, - запихнуть в корпус пенопласт, или какие-нибудь обрезки ДСП, чтоб уменьшить на 20-30 литров.
Не утверждаю, что будет обязательно плохо 120, но есть смысл сравнить 90 со 120. Т.е. уплотнить только 1 колонку. Разница должна ощущаться, а дальше уже дело вкуса, как говорится.

Будет более пологий спад, я на это и расчитывал... Тоже сделал ок. 110 литров. Если с генератора послушать, то у меня хорошо слышно уже 40 гц.

crabro · October 13, 2023

В 09.10.2023 в 06:42, Игорь сказал:

Это со слов владельца той акустики. В реальности оказалось около 75 литров с двумя прямоугольными ФИ

......

Купил пару корпусов от мониторов "Beag HEC-12". Пустых.

75 вполне прокатит. Нижние 40 гц по-любому комната поможет поднять.
Только ФИ лишний...имхо. Наверное, заметили на моих фотках дыру внизу под фазик. Послушал несколько дней так..потом заткнул эти дыры. ЗЯ конкретней звучит на мой слух.

Все эти попытки расширить диапазон вниз фазиком или же увеличением обьема ящика в ЗЯ, - они больше нравятся микрофону и нашим глазам, созерцая графики измерений, но вовсе не нашим ушам. Исчезает панч...или как там его...

Покупку родных колонок полностью поддерживаю. Если бы у меня была такая возможность, то именно так и поступил бы. (отталкиваясь от их продажной цены, конечно).
Венгры очень хорошо подумали и на тему обьема, и всего остального. Просто, похоже, у них была другая задача, - максимальный охват аудитории в предбанниках студий.....потому и разместили 4 динамика "гармошкой".
Для наших целей это лишнее и ненужное. Обычное фронтальное расположение сч-динамиков на слух будет приятней (опять же имхо). Но, пробовать гармошку никто не мешает. 5гдш-4 или подобное вполне подошли бы туда. Или же добавить пищалок типа ARV 161. Одним словом, - есть Вам над чем подумать и поиграться))).
Поздравляю с покупкой раритетных ящиков))
