Трансформаторы Развязывающие.

Dalex · 2026-01-15T17:34:12Z

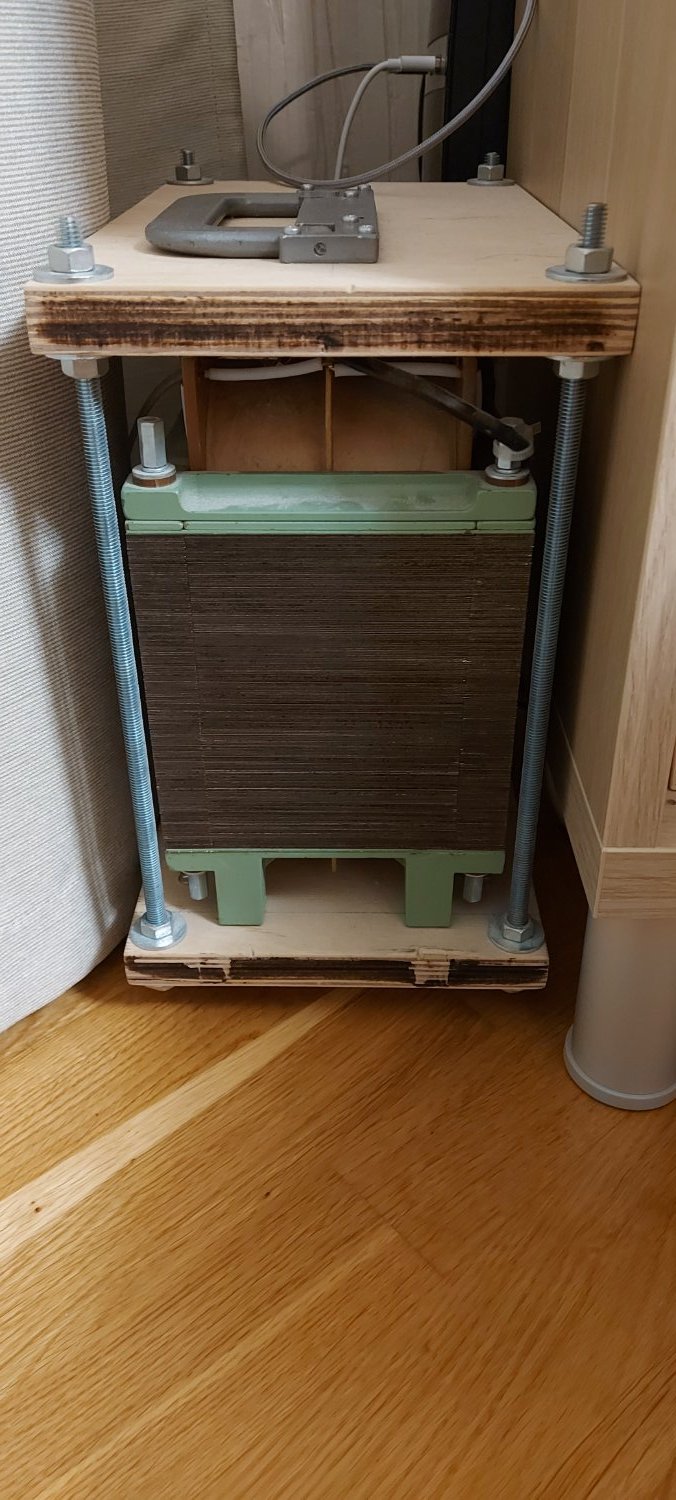

Работа Дим Димыча.

Год как не выключается из розетки. Ни шумит ни жужжит, я про него и забыл.

Руки не доходят в приличный корпус упаковать.

Сам бы я такого монстра не осилил бы.

немой · 2026-01-15T17:34:21Z

5 минут назад, Audioamator сказал:

мои итальянские 800 Вт - норм.

При какой индукции 800 ватт ...? ну и способ намотки обмоток тоже играет Важную роль ... :smile-33:

Ollleg · 2026-01-15T17:36:17Z

2 минуты назад, Audioamator сказал:

Я неправильно описАл усилитель. Он 2 х 150 не на 8, а на 4 ома и работает на 8, снижаем требования до 1 кВт, а, с учётом того, что больше 10 Вт я не наворачиваю, мои итальянские 800 Вт - норм.

Нужно отталкиваться не от этого, а от того, сколько Ват усилитель потребляет от сети. Например, мой Люксман потребляет 350 вт при 100 вольтах, значит РТ нужен 350 х 10 = 3.5 кВт на 100 вольт. Минимум на 5 множим, это РТ будет впритык.... Ну а так как мы слушаем НЧ в комплексе с проигрывателем, возможно с предом и т.д., подсчитываем усё уето общее потребление от сети, затем умножаем на 5...10 и получаем мощность РТ, готового с этим усем справиться на УРА....

39 минут назад, Stan Marsh сказал:

У меня две штуки по 160кг. На работе, правда. А на другом объекте один, но ещё тяжелее. А дома надо просто жить, а не страдать...

Вот явно человеку пригодиться :bomb: :smile-29:

Чего не сделаешь ради меломанского звукоизвлечения ! :smile-15:

ДимДимыч · 2026-01-15T17:39:01Z

17 минут назад, немой сказал:

Кто к чему привык ...

Но и на П- образном получится не хуже и с задачами будет справлятся точно так же ...

Было у меня пару раз....как бы недовольств.

Заказчик уверял что на Ш лучше звучит.

Ollleg · 2026-01-15T17:39:51Z

4 минуты назад, Dalex сказал:

Работа Дим Димыча.

Год как не выключается из розетки. Ни шумит ни жужжит, я про него и забыл.

Руки не доходят в приличный корпус упаковать.

Сам бы я такого монстра не осилил бы.

Линеечку приложить бы, да в кг озвучить. Заодно мощность потребляемую аппаратурой и самого РТ обозначить. Тогда будет не просто картинка, а и смысловая нагрузка для мОЗга. :smile-11:

Audioamator · 2026-01-15T17:41:57Z

5 минут назад, немой сказал:

При какой индукции 800 ватт ...? ...

Попрошу не выражаться!

Способ намотки? По окружности, полагаю

немой · 2026-01-15T17:42:44Z

В 25.10.2022 в 16:35, ДимДимыч сказал:

Прошло чуть более месяца....и всё же я изготовил один РТ-фильтр.

Общие параметры такие:

Pгаб=2,2кВт; Вес=20кг, ШГВ=160*140*235 мм.

Снимаемая = 940Вт, индукция 0,64 Тл.

Ток х.х = 44мА при напряжении 230В.

Сделал и отводы на 100В ! ( спасибо всем кто принял участие советом...)

Напряжения без нагрузки на вторичке 235В и 102В.

Сопротивление сетевой обмотки 1,07 Ом; сопротивление вторичной также 1,07 Ом.

Между обмотками экран (медная лента).

Ёмкость между обмотками 225пф. Транс тихий. Можно смело ставить в аудио стойку.

В общем РТ для системы с потребляемой мощность не более 300...350Вт.

Разводка транса в корпусе можно пайкой или винтовыми зажимами.

Про этот кажется идёт речь...

немой · 2026-01-15T17:43:22Z

1 минуту назад, Audioamator сказал:

Попрошу не выражаться!

Способ намотки? По окружности, полагаю

Ясно .... :smile-17:

Ollleg · 2026-01-15T17:46:02Z

1 минуту назад, немой сказал:

Pгаб=2,2кВт; Вес=20кг, ШГВ=160*140*235 мм.

Снимаемая = 940Вт, индукция 0,64 Тл.

Ток х.х = 44мА при напряжении 230В.

Сделал и отводы на 100В ! ( спасибо всем кто принял участие советом...)

Напряжения без нагрузки на вторичке 235В и 102В.

Сопротивление сетевой обмотки 1,07 Ом; сопротивление вторичной также 1,07 Ом.

Между обмотками экран (медная лента).

Ёмкость между обмотками 225пф. Транс тихий. Можно смело ставить в аудио стойку.

В общем РТ для системы с потребляемой мощность не более 300...350Вт.

В общем РТ для системы с потребляемой мощность не более 300...350Вт.

Это да , 350х6=2.1 квт , почти впритык..... :smile-61:

немой · 2026-01-15T17:46:55Z

6 минут назад, ДимДимыч сказал:

Было у меня пару раз....как бы недовольств.

Заказчик уверял что на Ш лучше звучит.

При П-образном как обмотки соединяли на 1-м стежне или 2-х ... как считали ...?

ДимДимыч · 2026-01-15T17:49:14Z

Всё дело в 2-х обмотках.

немой · 2026-01-15T17:49:58Z

2 минуты назад, Ollleg сказал:

В общем РТ для системы с потребляемой мощность не более 300...350Вт.

Это да , 350х6=2.1 квт , почти впритык.....

Так ни кто и не спорит ... транс то Дим Димыча с первой страницы... :smile-33:

немой · 2026-01-15T17:52:41Z

1 минуту назад, ДимДимыч сказал:

Всё дело в 2-х обмотках.

Совершенно верно ... но конструкция на П-образном как бы автоматом убавляет меж обмоточную ёмкость при правильной комутации ...

Ollleg · 2026-01-15T17:58:58Z

6 минут назад, немой сказал:

Так ни кто и не спорит ... транс то Дим Димыча с первой страницы...

Это инфа была для Audioamator, он много спрашивал, видимо наматывать будет, ну вот ему для понимания габариты.... :smile-61:

Столько вопросов задал, теперь просто обязан пройти путь "самурая" :smile-15:

немой · 2026-01-15T18:02:02Z

1 минуту назад, Ollleg сказал:

Столько вопросов задал, теперь просто обязан пройти путь "самурая"

Если не будет Ёрничать ... то и поможем чем сможем ... как на грабли не наступить ....

Васянин Сергей · 2026-01-15T18:08:13Z

Грамотный, посмотрев на фото РТ от Дим Димыча, сможет намотать сам и без подсказок. У меня только вопрос к Дим Димычу: на чем эта дура моталась?

ДимДимыч · 2026-01-15T18:20:06Z

Сергей, да я уже не помню на чём.

Если ты спрашивал про 2-х катушечные.

Audioamator · 2026-01-15T18:28:18Z

32 минуты назад, Ollleg сказал:

Это инфа была для Audioamator, он много спрашивал, видимо наматывать будет, ну вот ему для понимания габариты....

Столько вопросов задал, теперь просто обязан пройти путь "самурая"

Не дождётесь.

Уже и просто спросить нельзя :smile-36:

Dalex · 2026-01-15T18:43:36Z

1 час назад, Ollleg сказал:

Линеечку приложить бы, да в кг озвучить. Заодно мощность потребляемую аппаратурой и самого РТ обозначить. Тогда будет не просто картинка, а и смысловая нагрузка для мОЗга.

РТ-фильтр. Вес=19кг, Pгаб=2кВт.

Снимаемая 1кВт, индукция=0,6 Тл.

Ток х.х. = 40 мА.

Сопротивление сетевой 1,14 Ом, сопротивление вторичной 1,15 Ом.

Есть обмотка на 100В

Между обмотками медный экран

Ёмкость между обмотками 180пф при 1000гц.

РТ транс для нагрузки до 350вт.

Dalex · 2026-01-15T18:47:38Z

Запитаны:

СД Рега Сатурн

Пред на двух 6ж43п (одна на канал)

Два оконечника на 2А3 (моноблоки)

Вертушка микра дд7

Корректор на 6с17к+6п14п

Ollleg · 2026-01-15T18:58:27Z

10 минут назад, Dalex сказал:

Запитаны:

СД Рега Сатурн

Пред на двух 6ж43п (одна на канал)

Два оконечника на 2А3 (моноблоки)

Вертушка микра дд7

Корректор на 6с17к+6п14п

Общее потребление от сети какое?
