Трансформаторы Развязывающие.

ДимДимыч

By ДимДимыч
in Power supply

 Share

Recommended Posts

BAA Master

BAA

Posted
Posted
2 hours ago, ДимДимыч said:

Подойдёт, поделюсь подробным объяснением.

А если не подойдет? Загадочные все к старости...
С другой стороны, не факт, что сделают "как надо", без опыта... и будешь крайний, "насоветовал".
Так что не делаем добра и не узнаем зла...


  • Replies 946
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

ДимДимыч
ДимДимыч

Прошло чуть более месяца....и всё же я изготовил один РТ-фильтр.     Общие параметры такие: Pгаб=2,2кВт;    Вес=20кг,  ШГВ=160*140*235 мм. Снимаемая = 940Вт, индукция 0,64 Тл. Ток

ДимДимыч
ДимДимыч

Эти фото РТ от Алексея Шалина. Вес 50кг.

ДимДимыч
ДимДимыч

РТ! На старом портале была эта тема, правда примерно с середины ветки шла ни шатко...ни валко, а потом и совсем заглохла. Думаю поднять стоит, а по моему убеждению как практика в этом деле с

Posted Images

ДимДимыч Mentor

ДимДимыч

Posted
  • Author
Posted

Я сам уже не справлюсь.

 А помогу конкретно со всеми подробностями.

  Мне просто смотреть на все эти "обманы красивые"  неприятно.

немой Proficient

немой

Posted
Posted
Только что, Audioamator сказал:

У меня такой. Куплен занедорого. Итальянцы друг друга не обманывают!

Очень большое заблуждение  про Итальянцев и где это все делается....

Stan Marsh Mentor

Stan Marsh

Posted
Posted



11 минут назад, немой сказал:

Очень большое заблуждение  про Итальянцев и где это все делается....

Не-не, до недавнего времени итальянцы делались в Италии. Культура производства там не очень, качество изделий тоже не супер, не немцы, короче. Которые, кстати, электротехнику тоже производят, но часть перенесли в восточную Европу, ну и дальше.

немой Proficient

немой

Posted
Posted
4 минуты назад, Stan Marsh сказал:

Не-не, до недавнего времени итальянцы делались в Италии. Культура производства там не очень, качество изделий тоже не супер, не немцы, короче. Которые, кстати, электротехнику тоже производят, но часть перенесли в восточную Европу, ну и дальше.

Вот и Я о том же ... Братец из Штутгарта проработавший почти 30 лет на головном заводе Мерседес ... очень удивился когда на его машине сгорел стартер и он оказался Турецким ...

Ollleg Mentor

Ollleg

Posted
Posted
33 минуты назад, Audioamator сказал:

Ну вот, началось...

Это по божески. Умножаем потребление уся на 10 и получаем мощность ТР.

нУ и вперёд, усердно мотаем 30кг железяку (можно на коленке:smile-52:))

Ollleg Mentor

Ollleg

Posted
Posted

Дим Димыч не один пуд соли съел, знает как наматывать, много этих РТ намотал. Но я ооочень сомневаюсь, что кто-то ещё сможет повторить это, следуя его рекомендациям и не имея опыта с такими катушками-великанами в  своей жизни....

Ollleg Mentor

Ollleg

Posted
Posted




Краткие параметры
Мощность трансформатора, кВа 2,5
Материал обмоток Cu
Количество обмоток 1/1
Степень защиты IP-00
Обмотка
Номинальное напряжение обмотки ВН, В 220
Напряжение обмотки НН, В 110
Схема и группа соединения 1/1-0
Общие параметры
Частота питающей сети, Гц 50
Вид охлаждения Естественное воздушное
Класс нагревостойкости по ГОСТ 8865-87 B
Климатическое исполнение У3
Габариты (ШхГхВ), мм 230х155х235
Масса, не более, кг 21





:smile-11:

Kroul Community Regular

Kroul

Posted
Posted

Нет надо таких две шт. Этот ещё лучше ТРАНСФОРМАТОР НАПРЯЖЕНИЯ ОСМ1-2,0-380/220. Включить по схеме, которую я выкладывал.



  • Smile 1
Ollleg Mentor

Ollleg

Posted
Posted
16 минут назад, ДимДимыч сказал:

Нужно найти хорошее железо.

Для начала человеку нужно понять, с чем вообще предстоит дело, какие габариты наматывать....




Хрюн кажется писал, что у него РТ из ОСМ на 7.5 кВт........


Stan Marsh Mentor

Stan Marsh

Posted
Posted

  У меня две штуки по 160кг. На работе, правда. А на другом объекте один, но ещё тяжелее. А дома надо просто жить, а не страдать... :smile-03:

немой Proficient

немой

Posted
Posted
22 минуты назад, ДимДимыч сказал:

Лучше Ш железо.

Кто к чему привык ...:smile-33:

Но и на П- образном получится не хуже и с задачами будет справлятся точно так же ...

Dalex Proficient

Dalex

Posted
Posted

Работа Дим Димыча.

Год как не выключается из розетки. Ни шумит ни жужжит, я про него и забыл.

Руки не доходят в приличный корпус упаковать.

Сам бы я такого монстра не осилил бы.


  • Like (+1) 2
  • Cool (+1) 1
немой Proficient

немой

Posted
Posted

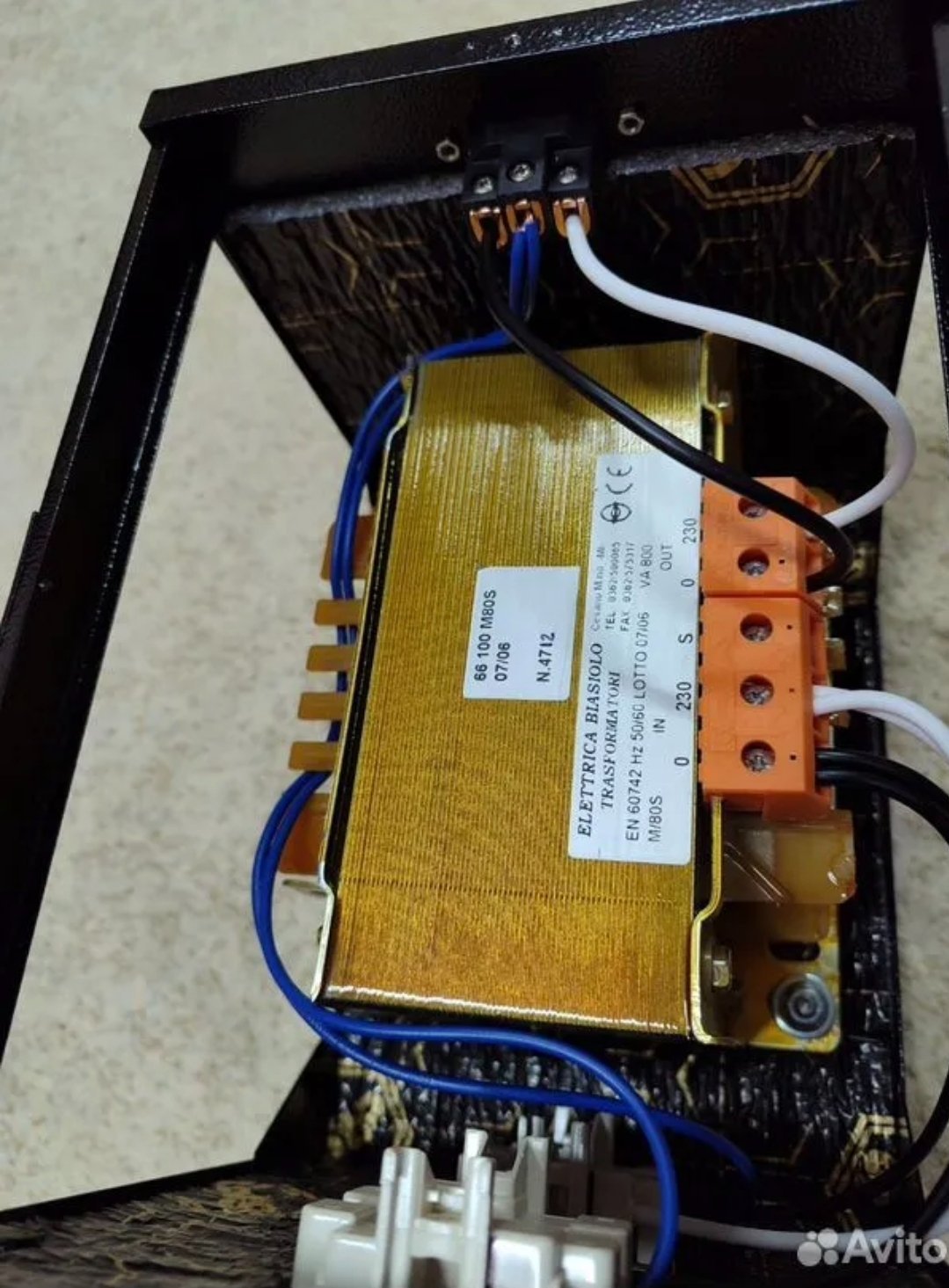

5 минут назад, Audioamator сказал:

мои итальянские 800 Вт - норм.

При какой индукции 800 ватт ...?  ну и способ намотки обмоток тоже играет Важную роль ...:smile-33:

Ollleg Mentor

Ollleg

Posted
Posted
2 минуты назад, Audioamator сказал:

Я неправильно описАл усилитель. Он 2 х 150 не на 8, а на 4 ома и работает на 8, снижаем требования до 1 кВт, а, с учётом того, что больше 10 Вт я не наворачиваю, мои итальянские 800 Вт - норм.

Нужно отталкиваться не от этого, а от того, сколько Ват усилитель потребляет от сети. Например, мой Люксман потребляет 350 вт при 100 вольтах, значит РТ нужен 350 х 10 = 3.5 кВт на 100 вольт. Минимум на 5 множим, это РТ будет впритык.... Ну а так как мы слушаем НЧ в комплексе с проигрывателем, возможно с предом и т.д., подсчитываем усё уето общее потребление от сети, затем умножаем на 5...10 и получаем мощность РТ, готового с этим усем справиться на УРА....

39 минут назад, Stan Marsh сказал:

  У меня две штуки по 160кг. На работе, правда. А на другом объекте один, но ещё тяжелее. А дома надо просто жить, а не страдать... :smile-03:

Вот явно человеку пригодиться:bomb::smile-29:

Чего не сделаешь ради меломанского звукоизвлечения ! :smile-15:

ДимДимыч Mentor

ДимДимыч

Posted
  • Author
Posted
17 минут назад, немой сказал:

Кто к чему привык ...:smile-33:

Но и на П- образном получится не хуже и с задачами будет справлятся точно так же ...

Было у меня пару раз....как бы недовольств.

  Заказчик уверял что на Ш лучше звучит.

  • Smile 1
Ollleg Mentor

Ollleg

Posted
Posted
4 минуты назад, Dalex сказал:

Работа Дим Димыча.

Год как не выключается из розетки. Ни шумит ни жужжит, я про него и забыл.

Руки не доходят в приличный корпус упаковать.

Сам бы я такого монстра не осилил бы.


Линеечку приложить бы, да в кг озвучить. Заодно мощность потребляемую аппаратурой и самого РТ обозначить. Тогда будет не просто картинка, а и смысловая нагрузка для мОЗга.:smile-11:

немой Proficient

немой

Posted
Posted
В 25.10.2022 в 16:35, ДимДимыч сказал:

 Прошло чуть более месяца....и всё же я изготовил один РТ-фильтр.

   Общие параметры такие:

Pгаб=2,2кВт;    Вес=20кг,  ШГВ=160*140*235 мм.

Снимаемая = 940Вт, индукция 0,64 Тл.

Ток х.х  = 44мА   при напряжении 230В.

  Сделал и отводы на 100В ! ( спасибо всем кто принял участие советом...)

Напряжения без нагрузки на вторичке 235В и 102В.

Сопротивление сетевой обмотки  1,07 Ом;   сопротивление вторичной также 1,07 Ом.

Между обмотками экран (медная лента).

   Ёмкость между обмотками 225пф.    Транс тихий.  Можно смело ставить в аудио стойку.

В общем РТ для системы с потребляемой мощность не более 300...350Вт.

Разводка транса в корпусе можно пайкой или винтовыми зажимами.


P1010007 (2).JPG





Про этот  кажется идёт речь...

немой Proficient

немой

Posted
Posted
1 минуту назад, Audioamator сказал:

Попрошу не выражаться!

Способ намотки? По окружности, полагаю

Ясно .... :smile-17:

Ollleg Mentor

Ollleg

Posted
Posted
1 минуту назад, немой сказал:

Pгаб=2,2кВт;    Вес=20кг,  ШГВ=160*140*235 мм.

Снимаемая = 940Вт, индукция 0,64 Тл.

Ток х.х  = 44мА   при напряжении 230В.

  Сделал и отводы на 100В ! ( спасибо всем кто принял участие советом...)

Напряжения без нагрузки на вторичке 235В и 102В.

Сопротивление сетевой обмотки  1,07 Ом;   сопротивление вторичной также 1,07 Ом.

Между обмотками экран (медная лента).

   Ёмкость между обмотками 225пф.    Транс тихий.  Можно смело ставить в аудио стойку.

В общем РТ для системы с потребляемой мощность не более 300...350Вт.

В общем РТ для системы с потребляемой мощность не более 300...350Вт.

Это да , 350х6=2.1 квт , почти впритык.....:smile-61:
