Трансформаторы Развязывающие.

ДимДимыч

By ДимДимыч
in Power supply

 Share

Recommended Posts

  • Replies 556
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

ДимДимыч
ДимДимыч

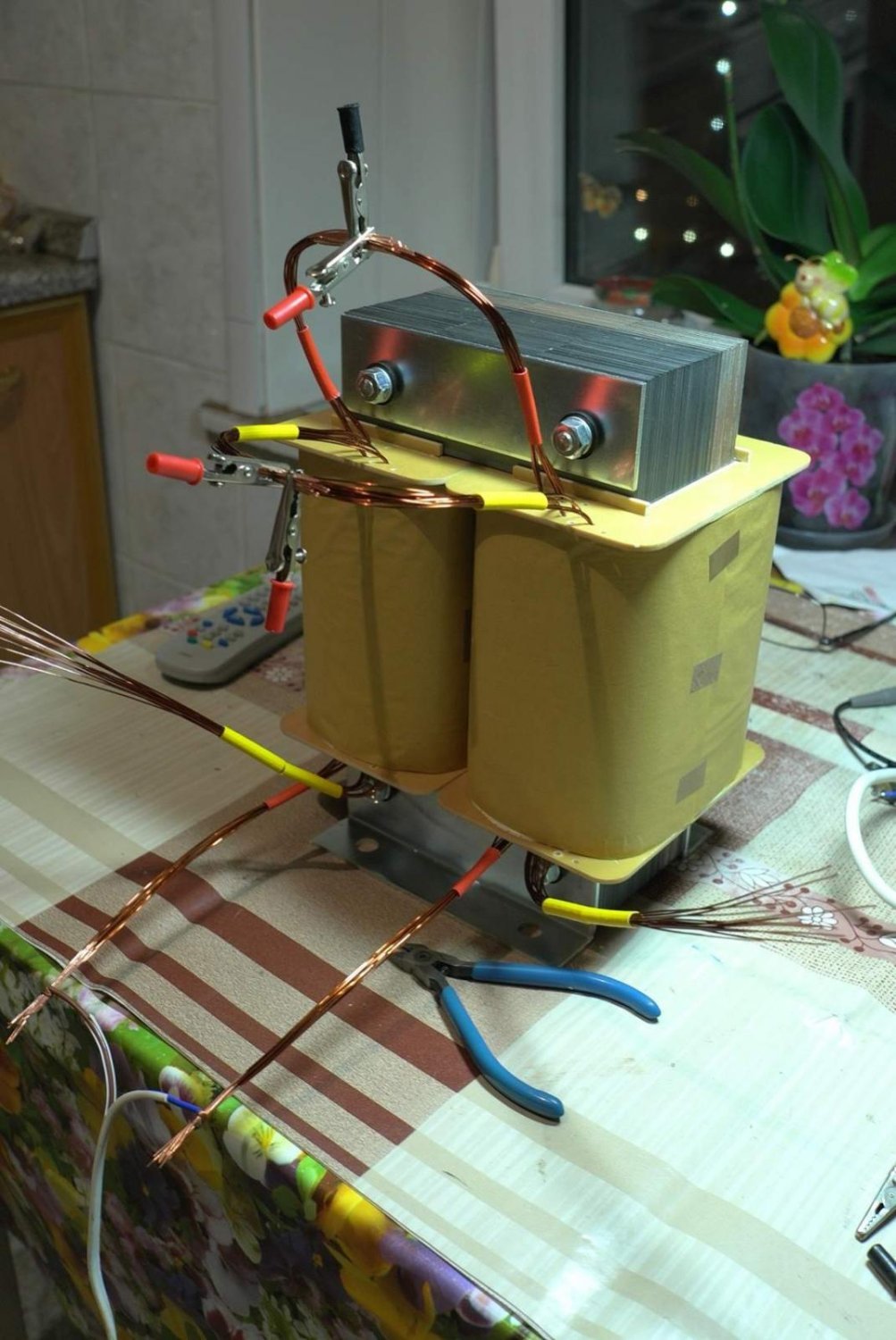

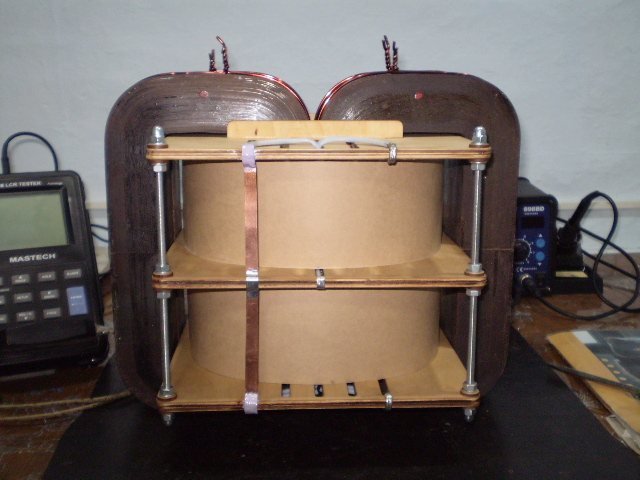

Прошло чуть более месяца....и всё же я изготовил один РТ-фильтр.     Общие параметры такие: Pгаб=2,2кВт;    Вес=20кг,  ШГВ=160*140*235 мм. Снимаемая = 940Вт, индукция 0,64 Тл. Ток

ДимДимыч
ДимДимыч

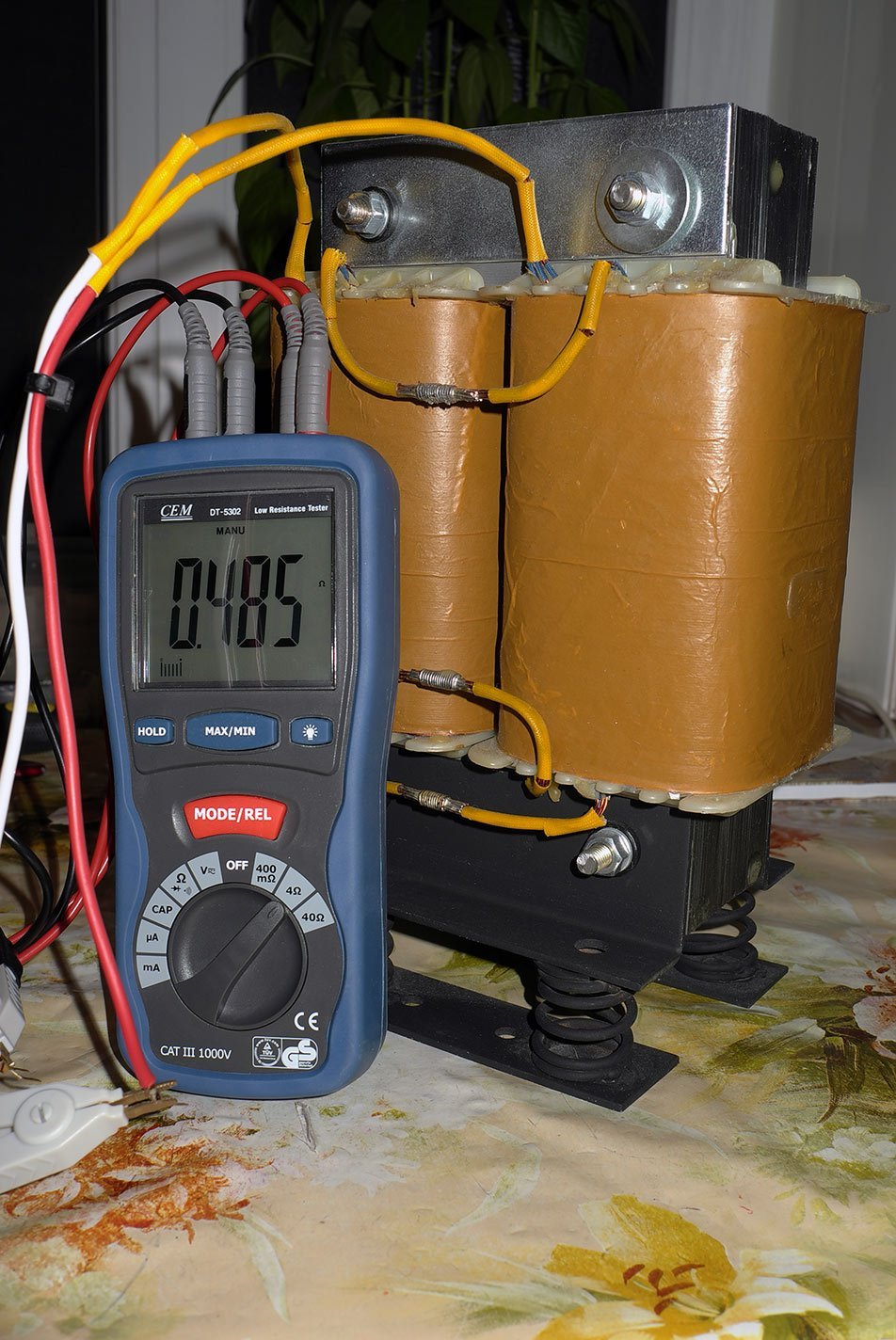

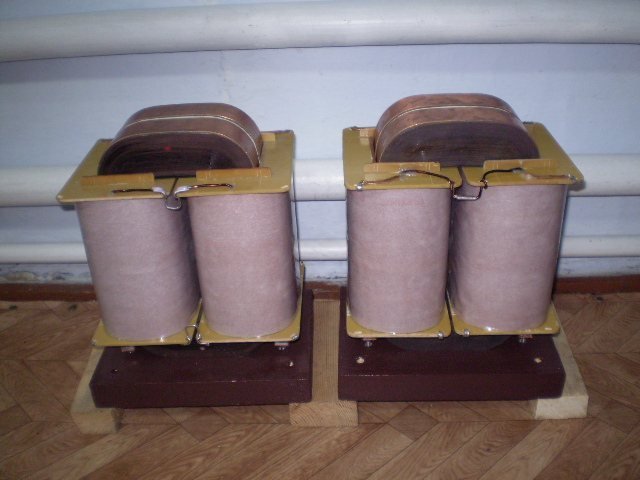

Эти фото РТ от Алексея Шалина. Вес 50кг.

ДимДимыч
ДимДимыч

РТ! На старом портале была эта тема, правда примерно с середины ветки шла ни шатко...ни валко, а потом и совсем заглохла. Думаю поднять стоит, а по моему убеждению как практика в этом деле с

Posted Images

Алекс Proficient

Алекс

Posted
Posted
4 часа назад, Sergio сказал:

Трансформаторная подстанция - это рычаг, а РТ это - "паразитка", промежуточная шестерня, которая не всегда нужна/оправдана.

Не могу не согласиться, но и отказаться от РТ теперь не могу, вот ведь какой парадокс :smile-31:

Kroul Collaborator

Kroul

Posted
Posted
35 минут назад, Алекс сказал:

Сможете повторить такой обычный?))

Конечно, только зачем? Чтобы использовать кому-то как груз для засолки капусты, блин, опять на гастрономию тянет))). Или нет, для паяльника подойдет.

21 минуту назад, ДимДимыч сказал:

Вот такой РТ.

Правда я не знаю какой итог.

-----------------

Верх ещё не сделан, ленты-стяжки.


А стержневых(ПЛ) есть фото?

Алекс Proficient

Алекс

Posted
Posted
2 минуты назад, ДимДимыч сказал:

Шалин много подобных делал.

Чтоб реабилитировать их нужно мотать как Ш, а в таком случае Ш мне более симпатичны. Кстати есть парочка П-90 на 1.1Тл( только набор не помню) так сделанных, сегодня погляжу их потери, кто кого Ш против П по индуктивности))

Kroul Collaborator

Kroul

Posted
Posted
32 минуты назад, Алекс сказал:

достаточно чтоб понять ...



Только необходимо, но пока не достаточно. Чтобы приблизительно понять , надо включить его через латр, а ко вторичной обмотке приставить ваши две индикаторные отвертки, далее постепенно увеличивать напряжение пока не загорятся светодиоды. Они должны загореться одновременно при любом положении вилки. Вот тогда можно считать, что достаточно.

22 минуты назад, ДимДимыч сказал:

Красавцы!

Дима, твои однозначно лучше.

Алекс Proficient

Алекс

Posted
Posted
5 минут назад, Kroul сказал:

Они должны загореться одновременно при любом положении вилки. Вот тогда можно считать, что достаточно.

Во-во, это и будет полным провалом)) С инженерии и начинал все намотки, хватит, спасибо, пользуйтесь такими сами.

И прежде чем советы раздавать сделайте хотя бы один на котором на одном конце вообще не будет ни каких признаков жизни, как вилку не крути, потом и поговорим...

дублирую: https://rutube.ru/video/private/6e86bd5bdca3b3c680b9a60791877504/?p=uoiCVMlTtk0RdIGg_Sh33A



Михаил К. Proficient

Михаил К.

Posted
Posted
2 минуты назад, Алекс сказал:

Во-во, это и будет полным провалом)) С инженерии и начинал все намотки, хватит, спасибо, пользуйтесь такими сами.

Можно просто видео снять с двумя индикаторными отвертками и латром с перетыком отверток и вилки, а то говорить можно все что угодно...





Алекс Proficient

Алекс

Posted
Posted
12 минут назад, Михаил К. сказал:

Можно просто видео снять с двумя индикаторными отвертками и латром с перетыком отверток и вилки, а то говорить можно все что угодно...





Сколько уже было предложений и как только их записывал на видео сразу писали в ответ: "ну и что? это ничего не значит." Ты в очереди советчиков кажется был последним. Твой вариант был такой:"что индикаторные отвёртки и цифровые приборы не годятся, только стрелочки. Это видео было снято специально для тебя. Теперь переобулся?  Конечно сделаю, только вторую индикаторную надо купить. Давайте сразу уже выкладывайте все варианты, какой победит на голосовании такой и запишу, окончательный)))...

Упс, не понял тебя, ты предлагаешь мне ЛАТР проверять или что?

Михаил К. Proficient

Михаил К.

Posted
Posted
11 минут назад, Алекс сказал:

не понял тебя, ты предлагаешь мне ЛАТР проверять или что?

Надо проверить загорятся ли обе индикаторные отвертки на выводах вторички одновременно при увеличении выхода с латра, к которому будет подкл первичка.

Тогда туман рассеется...

Алекс Proficient

Алекс

Posted
Posted
Только что, Михаил К. сказал:

Надо проверить загорятся ли обе индикаторные отвертки на выводах вторички одновременно при увеличении выхода с латра, к которому будет подкл первичка.

Блин. а одной отвёртки и 220 в сети с переворотами не достаточно?

https://rutube.ru/shorts/406e23c2d1f5a02ab2be15ea70e9915b?r=wd

Михаил К. Proficient

Михаил К.

Posted
Posted
11 минут назад, Алекс сказал:

Блин. а одной отвёртки и 220 в сети с переворотами не достаточно?

Просят сделать так

54 минуты назад, Kroul сказал:

надо включить его через латр, а ко вторичной обмотке приставить ваши две индикаторные отвертки, далее постепенно увеличивать напряжение пока не загорятся светодиоды. Они должны загореться одновременно при любом положении вилки. Вот тогда можно считать, что достаточно.



Stan Marsh Mentor

Stan Marsh

Posted
Posted

Складывается впечатление, что никто не в курсе не только того, что сеть у нас давно 230В, но и того, что трансформаторы не "развязывающие", а "разделительные".


  • Like (+1) 1
Kroul Collaborator

Kroul

Posted
Posted
1 час назад, Михаил К. сказал:

Просят сделать так



Да не прошу я, мне всё равно, пусть делает как хочет. Он написал, достаточно ли тех фото, вот я и написал, а надо было просто промолчать)).

Михаил К. Proficient

Михаил К.

Posted
Posted

А какой РТ будет больше просаживаться под нагрузкой при том же сечении и габаритной и диаметрам проводов - броневой или стержневой, если у стержневого две катушки той же высоты как у Ш ?

Kroul Collaborator

Kroul

Posted
Posted

Броневой, у него активное больше, потом стержневой ну а потом тороидальный, у него все получше. Ну Вы же сами всё знаете.

  • Like (+1) 1
Sergio Proficient

Sergio

Posted
Posted
3 часа назад, ДимДимыч сказал:

Шалин много подобных делал.

Красавцы!

Может ещё и сейчас продолжает...

Не знаю.

Дим Димыч, а есть его контакты?

Михаил К. Proficient

Михаил К.

Posted
Posted
24 минуты назад, Kroul сказал:

Броневой, у него активное больше, потом стержневой ну а потом тороидальный, у него все получше. Ну Вы же сами всё знаете.

Броневой и сифонить в окружающее пр-во будет сильнее.

В чем тогда преимущества броневого, непонятно...

борис Collaborator

борис

Posted
Posted
58 минут назад, Михаил К. сказал:
59 минут назад, Михаил К. сказал:

Броневой и сифонить в окружающее пр-во будет сильнее.

В чем тогда преимущества броневого, непонятно...

И как только с этим  справлялись в измерительной аппаратуре?

  • Like (+1) 1
nepalimso Community Regular

nepalimso

Posted
Posted
48 минут назад, Михаил К. сказал:

В чем тогда преимущества броневого, непонятно...

Мне так кажется всё просто у трансов есть 3 паразитных параметра R  Lc  и Спр. С ёмкостью у броневого всё лучше Меньше площади.  Попробуйте намотать транс с нулевой приведенной ёмкостью между сетевой и вторичной  обмотками.
