11 часов назад, Карабасс сказал:



Где вы это прочитали и в какой погрешности?

Хорошо, в кассе точности резистора.

С Коэф напряжения для МЛТ в 1-2% я конечно подзагнул, обычно для них он не более 0,5%.

  • Replies 365
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

ДимДимыч
ДимДимыч

С2-29В, С2-13,С2-14 и т.п.-----0,5...1,0 мкВ/В  в зависимости от номинала МЛТ,МТ,Р1-4 и т.п--------------1,0...10,0 мкВ/В в.............. ВС, УЛИ,С1-4-------------------------1,0....5,0 мкВ/

Stan Marsh
Stan Marsh

Самый лучший вариант - просто игнорировать. И давайте на этом закончим.

sound
sound

Крутые все стали, забыли о МЛТ и МТ. МТ - то вполне себе достойные.

Posted Images

Карабасс Proficient

Карабасс

Posted
Posted

Я найду справочник подскажу точнее. Я к чему, что Кн довольно мал, его нет смысла учитывать в наших конструкциях, к примеру ТКС МЛТ 1 ВТ ~ 0,0012 ом/1 гр С° ничтожно мал. Если расщитывать делители в испытательных приборах то да там точность высокая нужна.

А у нас поставили в анод 2 ВТ МЛТ 300к ну будет он 305 или 295 это ни о чем! Многие и заводские УНЧ в том числе,  вообще ставят как в сехеме нарисовано и берут из коробки все подряд. Кто там в японии на конвеере будет отбирать резисторы?

BAA Master

BAA

Posted
Posted
8 hours ago, KAI said:

Тогда 50-100 вольт показывает насколько КН одной части делителя отличается от КН другой, а изменение сопротивление резисторов  делителя из-за КН при этом может быть большим.

ВВ резисторы одного типа, а нижняя часть -металлопленка.

KAI Proficient

KAI

Posted
Posted
9 часов назад, Карабасс сказал:

Кн довольно мал, его нет смысла учитывать в наших конструкция.

Вы правы, он мал и учитывать его при расчётах работы усилителя  смысла  нет.

Резистор считается при этом линейным элементом не создающий нелинейные искажения.

Но некоторые типы резисторов имеют КН, и этот коэффециент имеет нелинейную зависимость.

 Следовательно, резистор становится в большей или меньшей степени нелинейные элементом создающий нелинейные искажения.

Если он стоит в цепях обратной связи его это может быть заметно.



Кружка Local

Кружка

Posted
Posted

 Приключилась однажды такая история.

 Собираю на столе макетик. Запускаю. Уходят каскады из режимов прямо на глазах, в течении нескольких минут. Далеко не сразу понял: под нагрузкой плыли резисторы Vishay (100Вт, современные, высоковольтной серии в корпусе с оребрением) в аноде драйверной лампы. Не хило так плыли, превращаясь из 100к в 85-80. Было 4 или 5 штук под рукой - все как один. Чудеса.

Карабасс Proficient

Карабасс

Posted
Posted

Нашел справочник.

В.А. Ломанович "Резисторы и Конденсаторы" справочник:

Коэффициент напряжения сопротивлений. Этот коэффициент — относительное изменение (нелинейность) величины активного сопротивления при изменении приложенного к нему напряжения. Обычно он выражается в процентах на вольт. Для непроволочных сопротивлений он не должен превышать 0,01—0,03% в. У проволочных сопротивлений он значительно меньше и его обычно не принимают во внимание.

Спрашивал у знакомого ВП он сказал, что в ТУ на изделия не закладываются требования к Кн вобще, а ТУ на отечественные резисторы он не видел уже лет десять т.к. в производство идет давно китай.

Так что не стоит заморачиваться.

BAA Master

BAA

Posted
Posted
1 hour ago, Кружка said:

Приключилась однажды такая история.

Высоковольтные - это отдельная песня. Нашел не сразу. Их и так немногие делают. Уже хотел делители покупать, готовые, Caddock, но обошлось.
На низких (до 1000) такого не наблюдал. Уж как есть. 99.99% заморачиваться не надо.

Кружка Local

Кружка

Posted
Posted

Там совсем немногим более киловольта получалось; каких вольт 1300.

С тех пор да, предпочитаю набирать из Caddock ответственные моменты. Даже при низких, они работают стабильнее наших (с чем сравнивал напрямую).

BAA Master

BAA

Posted
Posted
3 minutes ago, Кружка said:

предпочитаю набирать из Caddock

Если надо напишу название в личку. Японцы, в эмали, выводы золоченые, скорее всего не просто так. Немного дешевле. Как уже говорил 80 мм длины.

BAA Master

BAA

Posted
Posted
18 minutes ago, юрий робертович said:

Высоковольтные КЭВ были такие, надо поискать

Были, просто унылое Г.

  • Thanks (+1) 1
BAA Master

BAA

Posted
Posted
4 minutes ago, Stan Marsh said:

Стимулировали суицидальные настроения?:smile-03:

Беда в другом. Понаделали вольтметров, цифровых, и давай "ейной мордой мне в харю тыкать" - напряжение у вас плавает. Пока стрелочник с КЭВ-м был, так не плавало. А настольный зеркальник в установку никто не ставил.

Карабасс Proficient

Карабасс

Posted
Posted

Интересные резисторы попались сегодня в Митино на РР

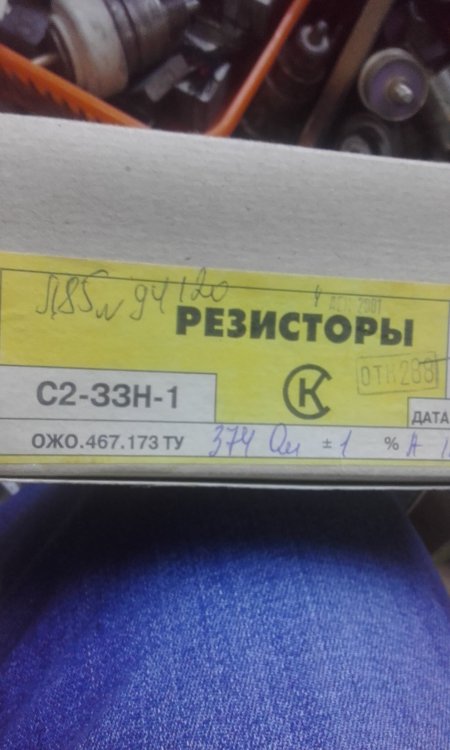

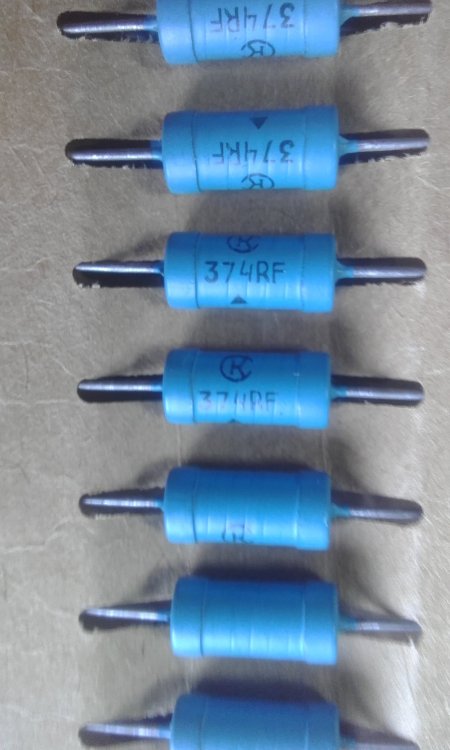

Синие точные резисторы С2-33Н-1

20230204_122629.thumb.jpg.b1171dbdf5fc556ceeb8ec21fd15c7aa.jpg20230204_122640.thumb.jpg.9a72e1f26004e8f71fb56ac9865866b6.jpg

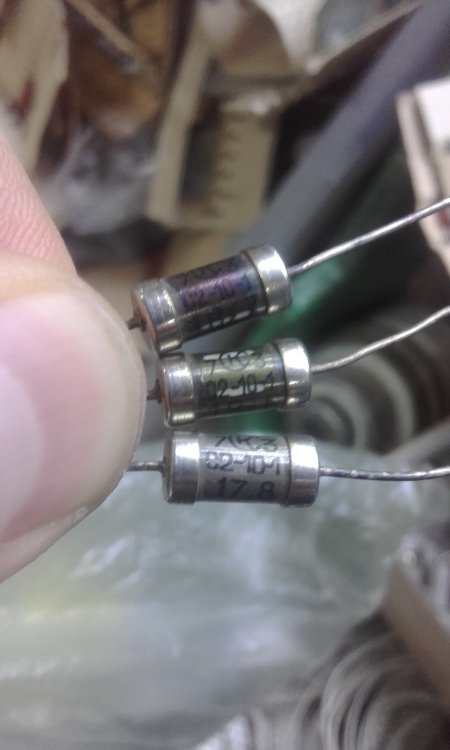

Точные высокочастотные С2-10-1 жалко номиналы были маленькие, десятки ом.

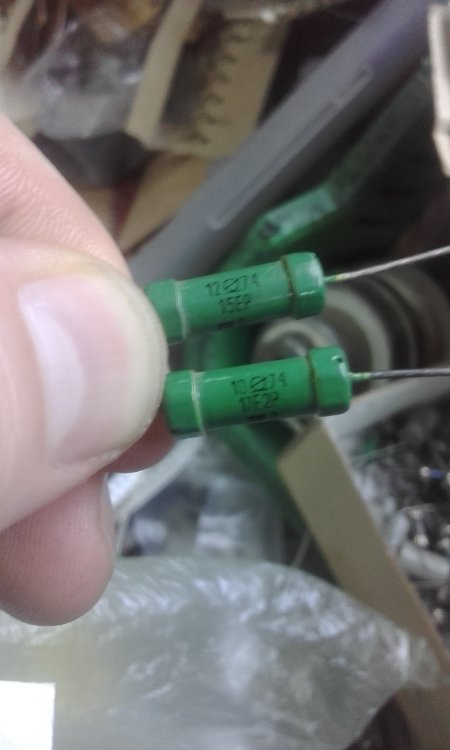

Неведомые мне зеленые торцы как гайка шестигранная

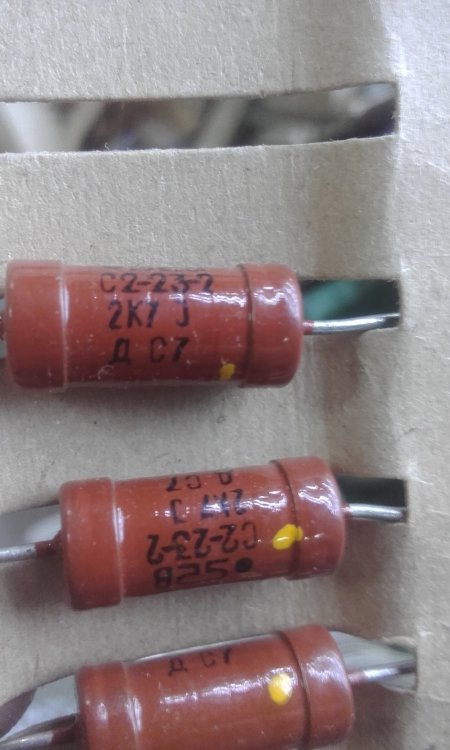

С2-23-2


Мож кто пользовал подобные?

  • 2 weeks later...
tord Explorer

tord

Posted
Posted

Приветствую! Может кто подскажет, как  резисторы ППБ по звуку в катоде на выходе?







alss Local

alss

Posted
Posted
В 04.02.2023 в 18:29, Карабасс сказал:

У них название есть?

УЛД - 1 и 2 Вт, но у меня есть и образцы 0,25 Вт, как на Вашем снимке.

  • Like (+1) 1
maximka Local

maximka

Posted
Posted
В 04.02.2023 в 18:48, Карабасс сказал:

Интересные резисторы попались сегодня в Митино на РР

Синие точные резисторы С2-33Н-1

20230204_122629.thumb.jpg.b1171dbdf5fc556ceeb8ec21fd15c7aa.jpg20230204_122640.thumb.jpg.9a72e1f26004e8f71fb56ac9865866b6.jpg

Точные высокочастотные С2-10-1 жалко номиналы были маленькие, десятки ом.


Неведомые мне зеленые торцы как гайка шестигранная


С2-23-2


Мож кто пользовал подобные?

Одни из лучших отечественных металлопленочных  эта с2-10 и С2-1, последние не купить, особенно на 2вт, в анодах ,катодах сетка, хороши.

Ставил когда был запас 2х вт, св-10 если не ошибаюсь максимум да 15к
