Posted

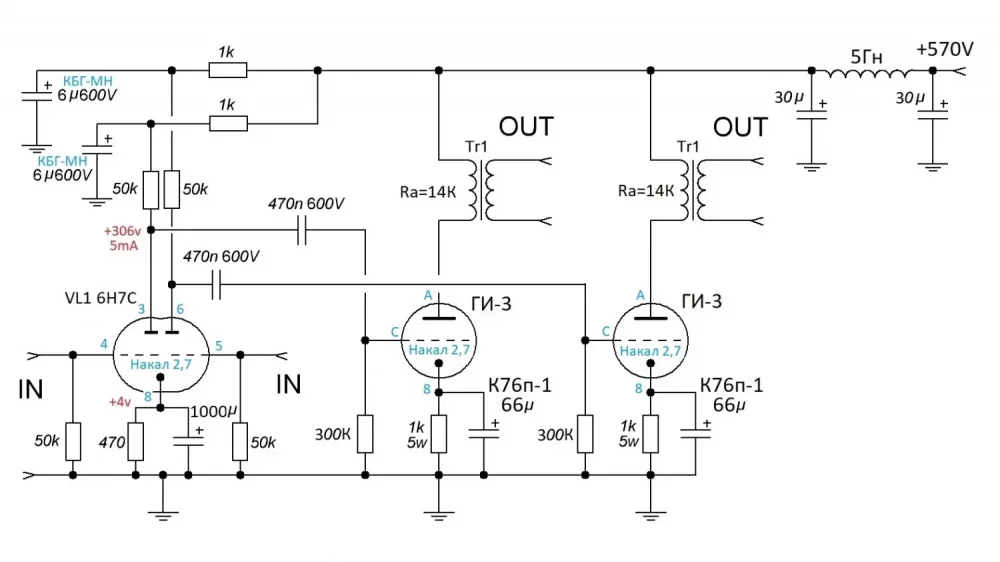

Убрал электролиты из катодов ги-3 , поставил по три в параллель к76п-1

По 22 мкФ х63В. Бас не поменялся, а звук в целом стал естественней, ещё быстрее и прозрачнее что ли. Но назад к электролитам не хочу.

  • Like (+1) 2
  • 3 weeks later...
Posted
В 03.11.2024 в 19:36, Виталий1982 сказал:

Убрал электролиты из катодов ги-3 , поставил по три в параллель к76п-1

По 22 мкФ х63В. Бас не поменялся, а звук в целом стал естественней, ещё быстрее и прозрачнее что ли. Но назад к электролитам не хочу.

Скорее не прозрачнее, высокие выперли, фторопласт задирает верха. Можно вообще от э-литов избавиться, в сетки 6Н7 батарейки на 3.6 вольта катод на землю-питание подобрать, э-литы в питании заменить  на   МР или пропилен, можно МБГЧ в питании хороши. P/S питание лучше каналов разделить, конденсатор после дросселя завести на катоды ВК.

  • Like (+1) 1
Posted

ЕвГЕНИЙ и ЮРИЙ, благодарю за активный интерес к теме. Михаилу Савельеву с Невских берегов отдельное рукопожатие! Ребята, это звучит так, что даже я забросил несколько параллельных проектов.

Многие идеализируют звучание 45 лампы, довольствуясь ее 1,5 ваттами. Неоспоримо, лампа уникальна и является эталоном. Ради нее вкладывают к$ в компоненты.

Но Виталий сделал уникальный аппарат, которому прощается его маломощность. При этом старался применять отечественные комплектующие.



  • Like (+1) 1
Posted
35 минут назад, Юрий_Б сказал:

Скорее не прозрачнее, высокие выперли, фторопласт задирает верха.

К76П-1 это лакопленочные, не фторопласт, фторопласт К72-. А вот какая пленка в К76 - не нашел...

Posted
4 минуты назад, alss сказал:

К76П-1 это лакопленочные, не фторопласт, фторопласт К72-. А вот какая пленка в К76 - не нашел...

Ошибся со слепу.

Posted
9 часов назад, Юрий_Б сказал:

Скорее не прозрачнее, высокие выперли, фторопласт задирает верха. Можно вообще от э-литов избавиться, в сетки 6Н7 батарейки на 3.6 вольта катод на землю-питание подобрать, э-литы в питании заменить  на   МР или пропилен, можно МБГЧ в питании хороши. P/S питание лучше каналов разделить, конденсатор после дросселя завести на катоды ВК.

А в питании нет электролитов, только бумага и полипропилен.

Posted
16 минут назад, Виталий1982 сказал:

А в питании нет электролитов, только бумага и полипропилен.

Схему исправьте, плюсики у кон-ров удалите, начинающих вводит в заблуждение.

Posted
31 минуту назад, Виталий1982 сказал:

Поправим конечно! Хотя будут ли начинающие с +600 связываться......

Почему бы нет, я в 6 классе шарманку собрал на ГК-71 с анодным 1500 вольт. Все зависит от страха.



  • Like (+1) 1
  • Smile 1
Posted

Какие предвидятся плюсы, если при повторении схемы от Виталия, поставить два балона 6Н7С? Соответственно в каждой из ламп, пользовать один анод, а второй на землю.

Posted
15 минут назад, CHEL_EV сказал:

Какие предвидятся плюсы, если при повторении схемы от Виталия, поставить два балона 6Н7С? Соответственно в каждой из ламп, пользовать один анод, а второй на землю.

Если не параллелить - то бессмысленно.

  • Like (+1) 2
Posted

Если входной сигнал достаточно большой, то можно применить 6с2с, 6с5с с трансформатором. Думаю это еще один шаг в правильном направлении.

Или ЕВС33 (усиление 30).

Posted
4 часа назад, Sergio сказал:

Недосмотр родителей.

Ага. Работал в РЭС, самое низкое было 10 000 вольт, про самое высокое промолчу.

  • Like (+1) 1
Posted
6 часов назад, Sergio сказал:

Недосмотр родителей.

Из строчника блокинг сделал и искры пускал. Миллиметров 10-15 запросто.:smile-03:

Posted

С идентичностью очень хорошо - из моего опыта снятия ВАХ - третью начал измерять и остановился - один в один с двумя первыми в пределах погрешности DT9208.

  • Thanks (+1) 1
Posted

Коллеги, пока идут ГИшки, поделюсь мыслями о грядущем проекте, а вы направьте/покритикуйте. На выходе две ГИ впараллель на транс 8к. На первое время есть готовый от РР перебранный под СЕ М6/пермаллой пополам Ш22х35, 260ом/25Гн. В драйвере ги3 с мкт 2:1. Питание из одной точки Г-фильтра. На входе трнсформатор-РГ 1:3. Смещение фиксированное. Вопрос по мкт. Есть ли смысл делать понижайку 2:1 для амплитуд больше смещения и заходов в А2? Как секционировать под высокоом? 3-2 или мало?

Posted

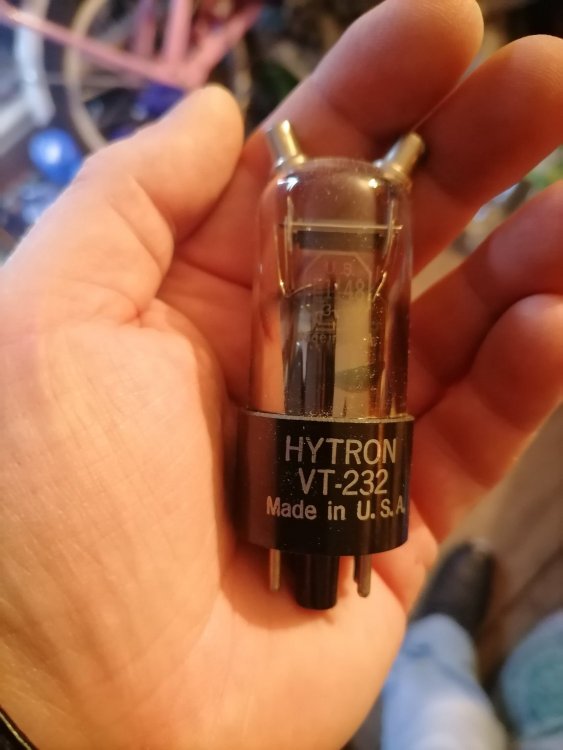

Тоже планирую на них т.н. PSE ( а может правильнее TSE or DSE?), только попроще, через конденсатор и 6с8с на входе.

Ждём подсказок от ВКН.



Posted

Константину. Все верно подсчитано. МКТ достаточно 1+1+1 (переворот верхней секции). Г-фильтр - сомнительно.... Надо анодное примерно +500в. Пульсации будут высоки при одном LC звене. Входной трансик 1:3 - непростое изделие.

6с8с к стыду своему ни разу не пробовал. Но очень понравились английские CV6. Вариантов много. Все не переслушать.


  • Thanks (+1) 1
