Recommended Posts

Posted
7 минут назад, Stan Marsh сказал:

Ну, 10кОм приведенного для 6П9 - самое то.

Торопкин советовал их впараллель и на 5к трансформатор, заказал, трансформатор есть. Послухаем.

  • Like (+1) 1
Posted
3 минуты назад, Russ3000 сказал:

впараллель и на 5к

Или четыре на 2к5. Все равно 10к на лампу, при +300 и +150 на второй сетке.

Posted

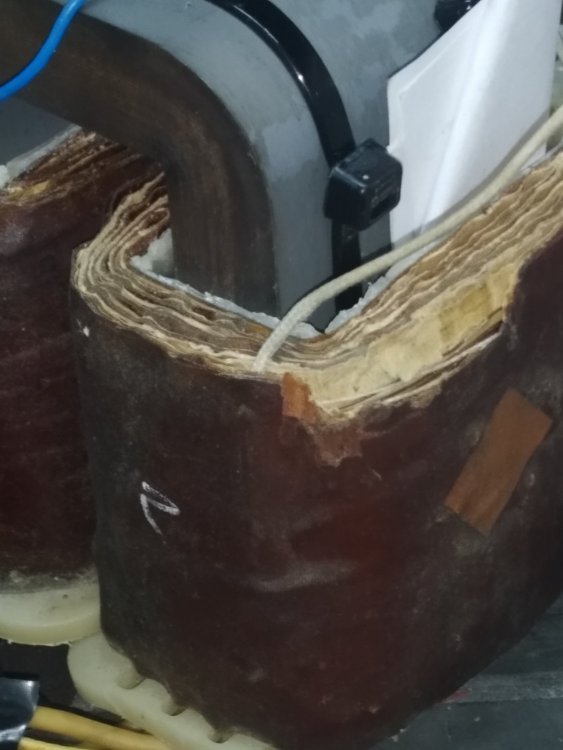

Что-то не получается фото прикрепить. Только вот в таком виде получилось. Не обессудьте :(

Posted
11 часов назад, Ollleg сказал:

Это при её то внутреннем Ri 7.7 кило (6н8с)?

Удивлён.


Если применить два балона 6Н8С в параллель, а это 4 триода, то получится примерно по характеристикам одна 6П9 в триодном включении. А это уже гут. Петь эта связка будет не хуже, а то и лучше чем 6П9. Идея выгдядит перспективной. Особенно для пушпульной темы, и с ФИ на ней же

Люблю усилители на "малых" лампах.

Ниже, общие примерные характеристики двух запараллеленых ламп 6Н8С


Posted
35 минут назад, RA4COL сказал:

Что-то не получается фото прикрепить. Только вот в таком виде получилось. Не обессудьте :(

Судя по расположению элементов каркаса, это сечение 30х45, а не наоборот, но сечение все равно приличное, железо похоже уш30.

Posted
55 минут назад, RA4COL сказал:

Ну да, вчера ввел в заблуждение...

Окно 48*18? Толщина пластин какая?

Posted
3 часа назад, CHEL_EV сказал:

Если применить два балона 6Н8С в параллель, а это 4 триода, то получится примерно по характеристикам одна 6П9 в триодном включении. А это уже гут. Петь эта связка будет не хуже, а то и лучше чем 6П9. Идея выгдядит перспективной. Особенно для пушпульной темы, и с ФИ на ней же

Люблю усилители на "малых" лампах.

Ниже, общие примерные характеристики двух запараллеленых ламп 6Н8С


Вспоминается история про усилитель на 20 шт 6н2п запараллеленных...

Posted

Ежели 6Н8С вкатать каждому триоду ИТ в катод ( напряжение смежения не менее 5В потребуется реализовать), то можно туеву кучу запараллелить. Но я бы больше десяти триодов не рекомендовал, получим 5-6Вт

Posted

Так зато чувствительность какая?

Скажем, никому же не жалко на одну-2 каких нибудь 10 ваттных лампочек поставить кенотрон с 15 вт только одного накала...

Конечно, 80 пф входной емкости - это "кривая высокого порядка загиба"...

Posted
53 минуты назад, CHEL_EV сказал:

20шт Х 0.34А так и получится

Я не спорю, только стоит ли овчинка выделки? 4 баллона 6н1п на канал выглядят, на мой взгляд, более реалистично.

  • Like (+1) 1
Posted

Коллеги, давайте вернёмся к ГИ-3. Константин, почему Вы считаете, что 10 квадратов не хватит для спаренной ГИ?. У меня уже слюна потекла, даже заказал ещё 4 шт, чтобы было из чего выбрать. На крайняк ждёт своего часа выходник для УО186 в высоковольтном режиме. Как раз 8к на 8 при сечении 16 квадратов из любимого Бураном буржуйского С-cor.

  • Like (+1) 3
Posted
41 минуту назад, johnson1496 сказал:

Коллеги, давайте вернёмся к ГИ-3. Константин, почему Вы считаете, что 10 квадратов не хватит для спаренной ГИ?. У меня уже слюна потекла, даже заказал ещё 4 шт, чтобы было из чего выбрать. На крайняк ждёт своего часа выходник для УО186 в высоковольтном режиме. Как раз 8к на 8 при сечении 16 квадратов из любимого Бураном буржуйского С-cor.

На железе X51,сечением  16кв см ,прекрасно получаются выходники для 845 или 211 триода . Для УО186 отлично подойдёт V51... это 12см.кв.

Posted
18 часов назад, Ollleg сказал:
18 часов назад, ВКН сказал:

но приведенка (кажется) 2к и выход

Это при её то внутреннем Ri 7.7 кило (6н8с)?

Однако линейность сохраняется, а что еще надо, если за мощностью не гнаться.

  • Like (+1) 1
Posted
2 часа назад, johnson1496 сказал:

Коллеги, давайте вернёмся к ГИ-3. Константин, почему Вы считаете, что 10 квадратов не хватит для спаренной ГИ?.

Понимаю, вопрс к ВКН. У меня сейчас 8кв, для пары ГИ3. Отличный басовый фундамент, никакой "дрыщавости", но я буду делать на М6, ш30х45, оно у меня есть, будет интересно сравнить есть ли выигрыш в сечении для высокоомных ламп?
