Конденсаторы и звук

юрий робертович
 Share

Recommended Posts

lenivo Local

lenivo

Posted
Posted

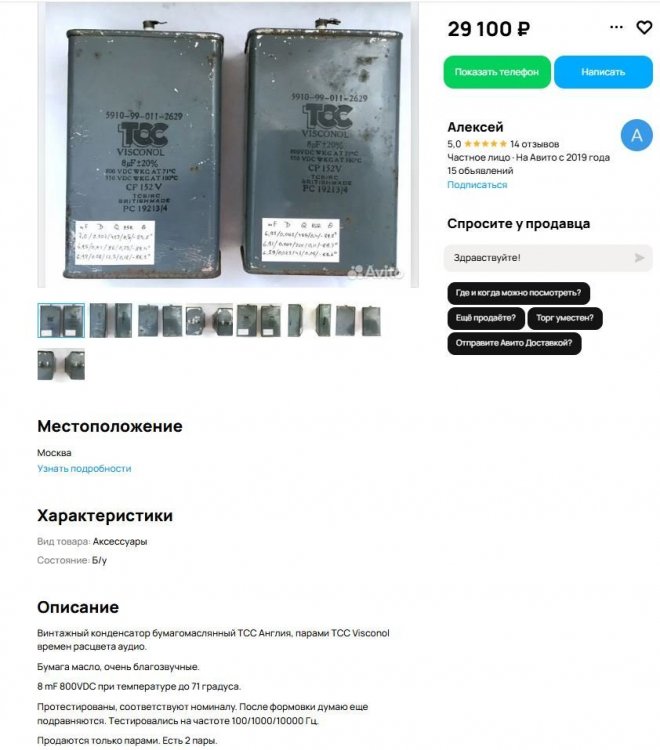

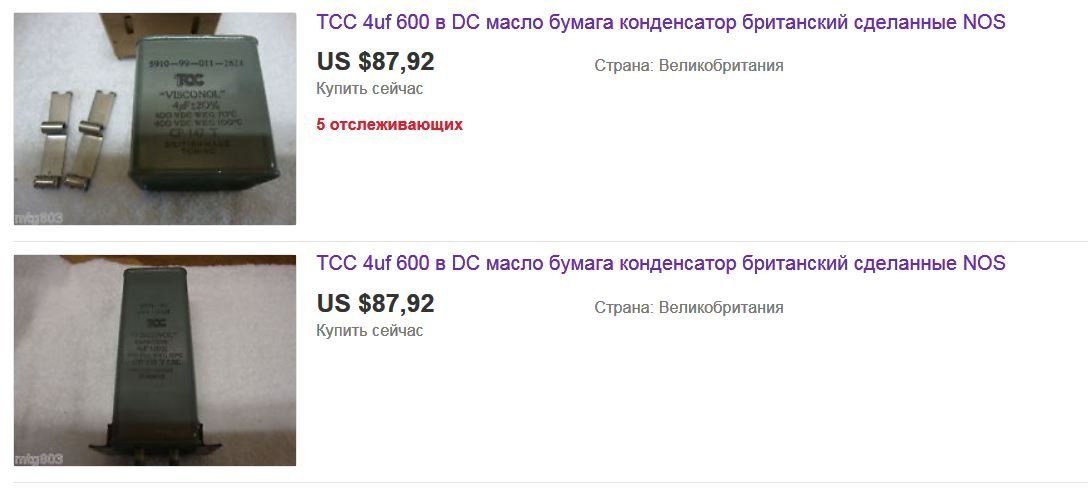

Тут подыскивал себе кондёры для очередного проекта наткнулся на АВИТО на такое объявление




Когда покупал, 15 лет назад,  они стоили в два раза дешевле.




У меня осталась пара ТСС 4мкф 400 вольт (70 градусов С), 500 вольт (60 градусов С).

В них реально булькает масло.

Покупал для проекта на 2А3. Лежат лет 10. Шли по ценам дороже Black Gate.

Пара осталась. Конденсаторы хорошие. Но почему за них просят такие большие деньги , так и не понял.

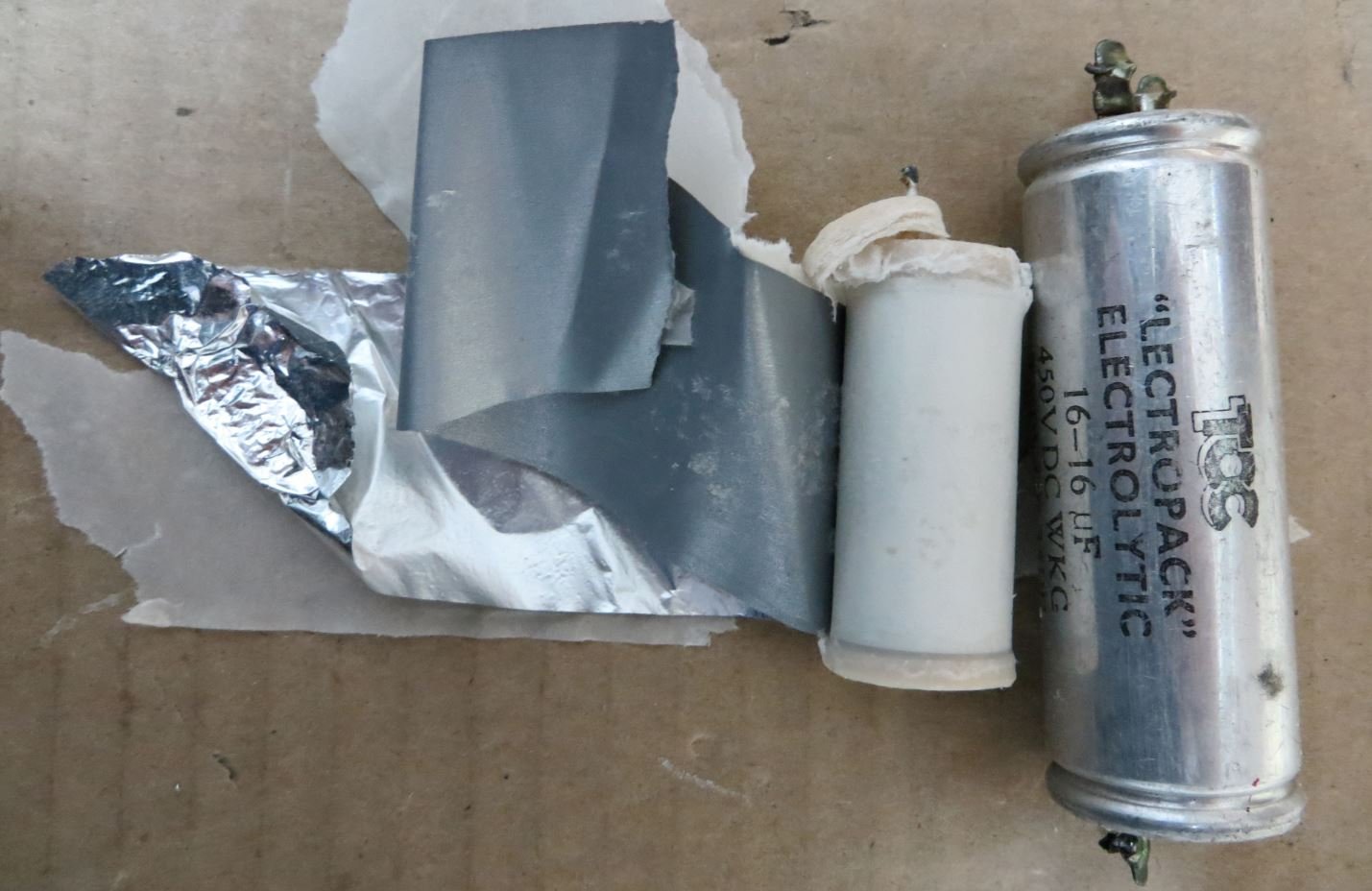

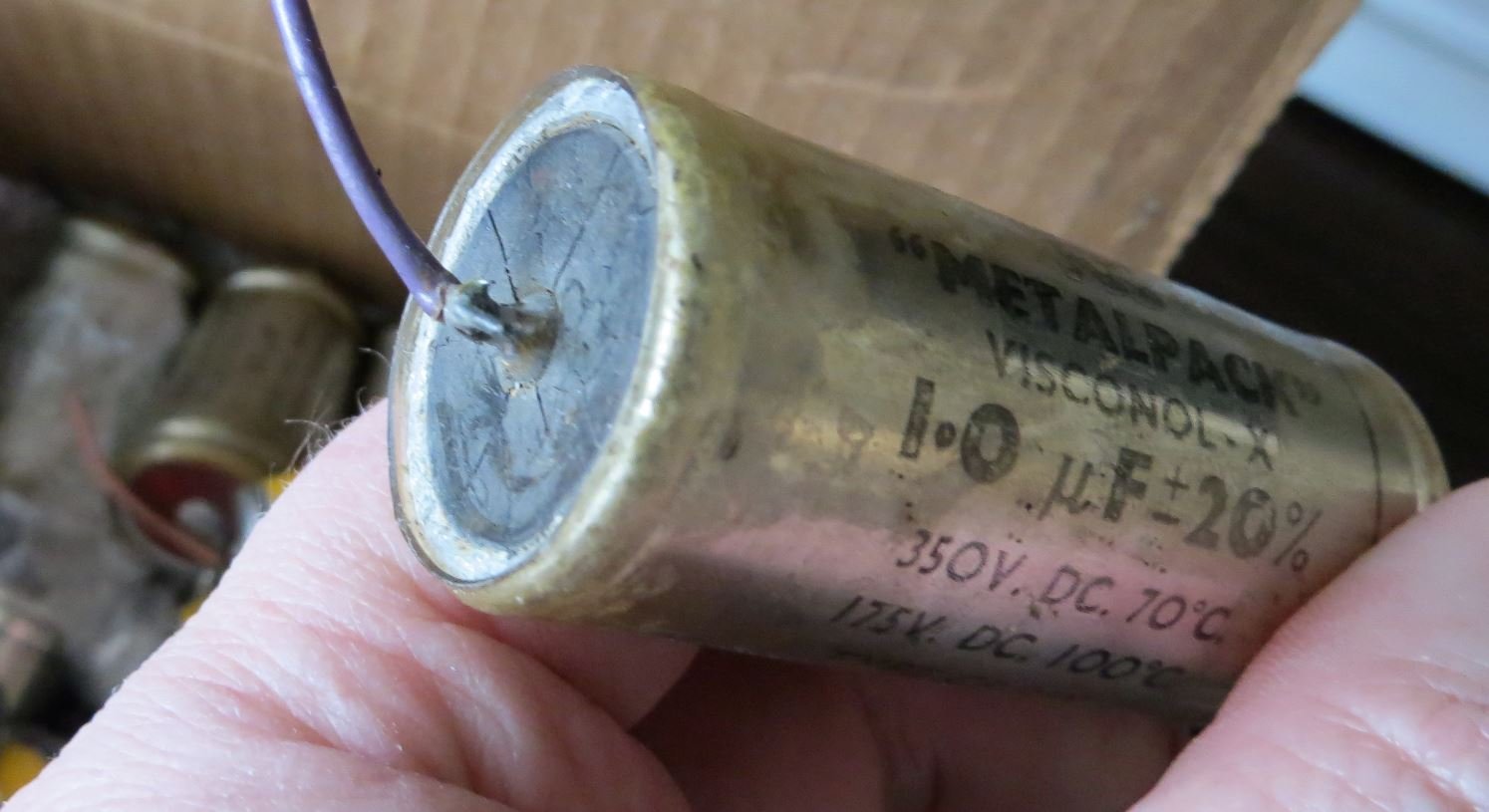

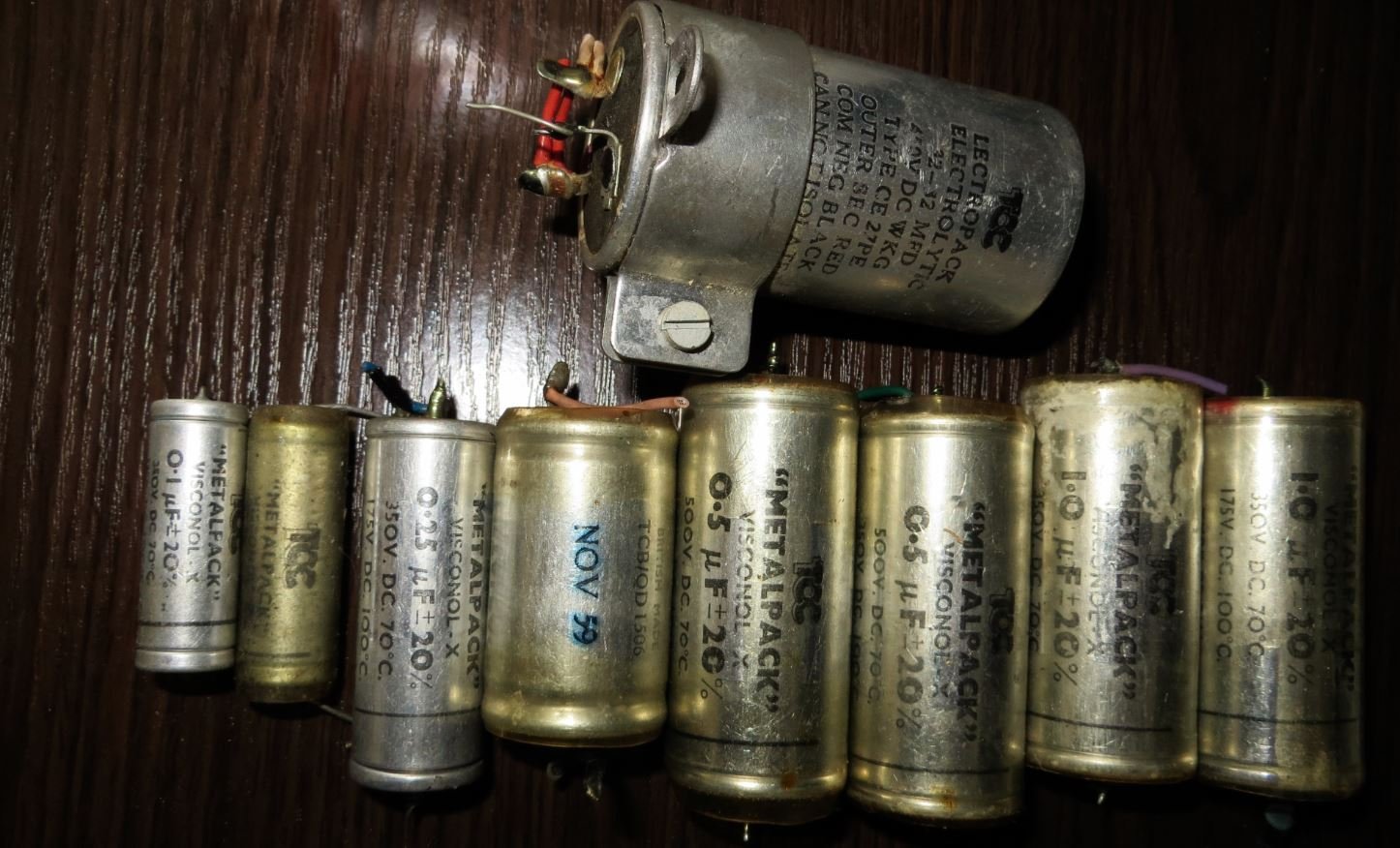

Вообще у меня много было  винтажных конденсаторов ТСС - но остальные были дохлые или текли.

"Не полярные"  подарил одному человеку  - он их пытался реанимировать - вакуумировать и заново загерметизировать. Как бы тогда такие конденсаторы считались круче фольгового Дженсена.... Но мне не повезло, у меня все купленные были с утечкой..... Купил я их общей кучей...... Кроме маслонаполненных - все на выброс были. Но вот вроде как человеку, которому их подарил, удалось их реанимировать и он был очень доволен их звуком......






  • Like (+1) 1
  • Replies 997
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Nittis
Nittis

Слушал на выходе корректора ЛСМ, ЛСЕ  и не впечатлился. "Звучание" приобретало стеклянный оттенок.  Однако, крупные с большими микрофарадами, импортного производства, очень понравились. Нет, себе не о

maximka
maximka

Юрий Робертович Ollleg  написал верно, смотря с чем сравнивать Вот например я сравнивал, эта лишь часть что есть, хотя супер брендов у меня нет, но есть с чем сравнить И на фото кбг, те

Posted Images

Normann Local

Normann

Posted
Posted

Цена за раскрученность, неплохое звучание, недоступность в нынешних условиях. Я до закрытия Ебея купил пару 4мкФ ТСС маслонаполненых начала 40-х за 100долл. Живые и без заметной утечки. Трудятся сейчас в питании драйвера. Была куча восковых ТСС 0,1...0,5мкФ Текли все поголовно, проваривал в восковой смеси. Часть удалось реанимировать. Звучали очень неплохо, но не ТОП конечно... Тепло, приятно по тембрам, бархатно.

  • Like (+1) 2
lenivo Local

lenivo

Posted
Posted

Из винтажных неполярных мне больше всего вот такие понравились.

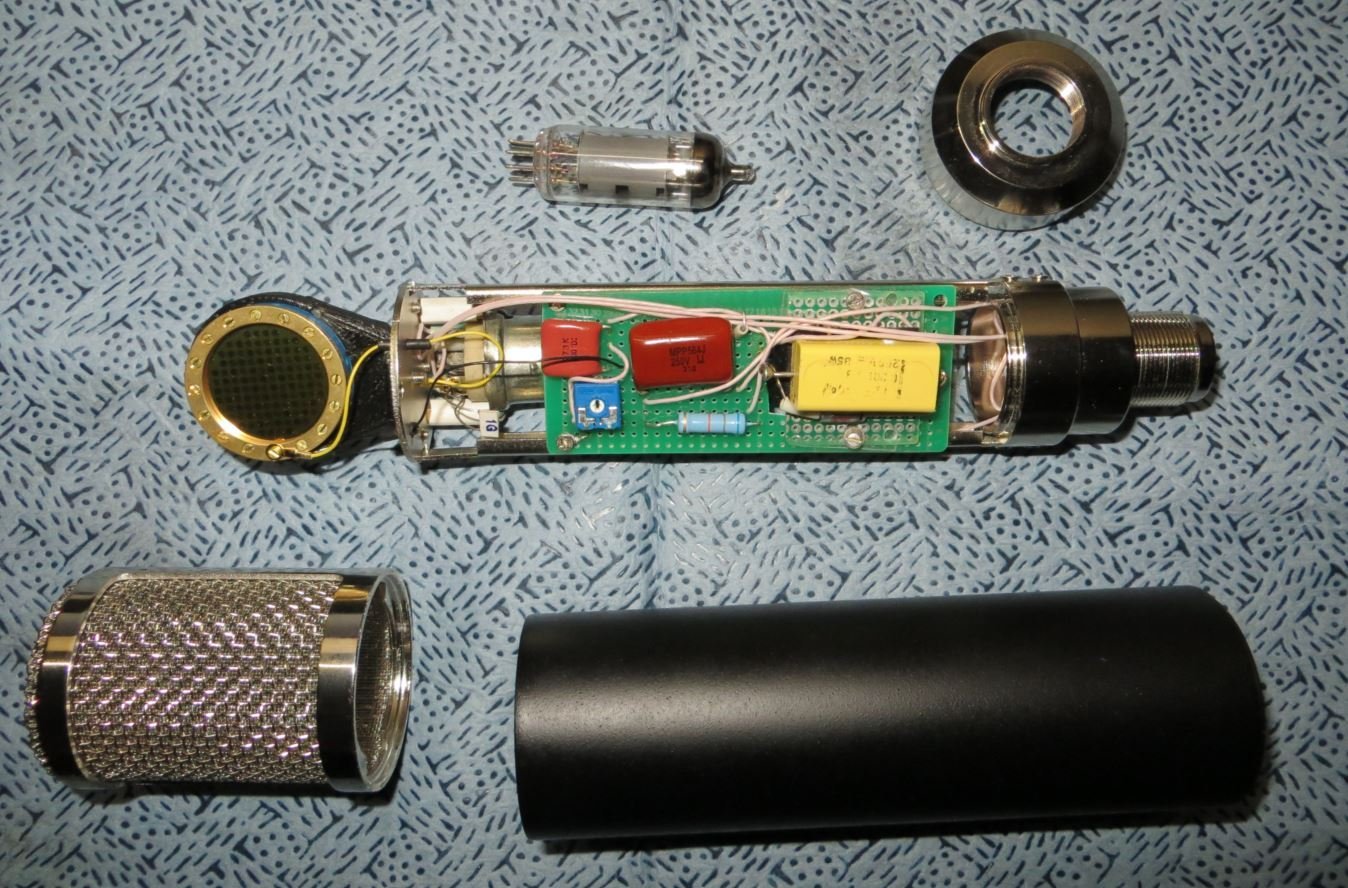

Филипс - скорее всего МКТ. Для межкаскада для микрофонов, просто очень хороши.

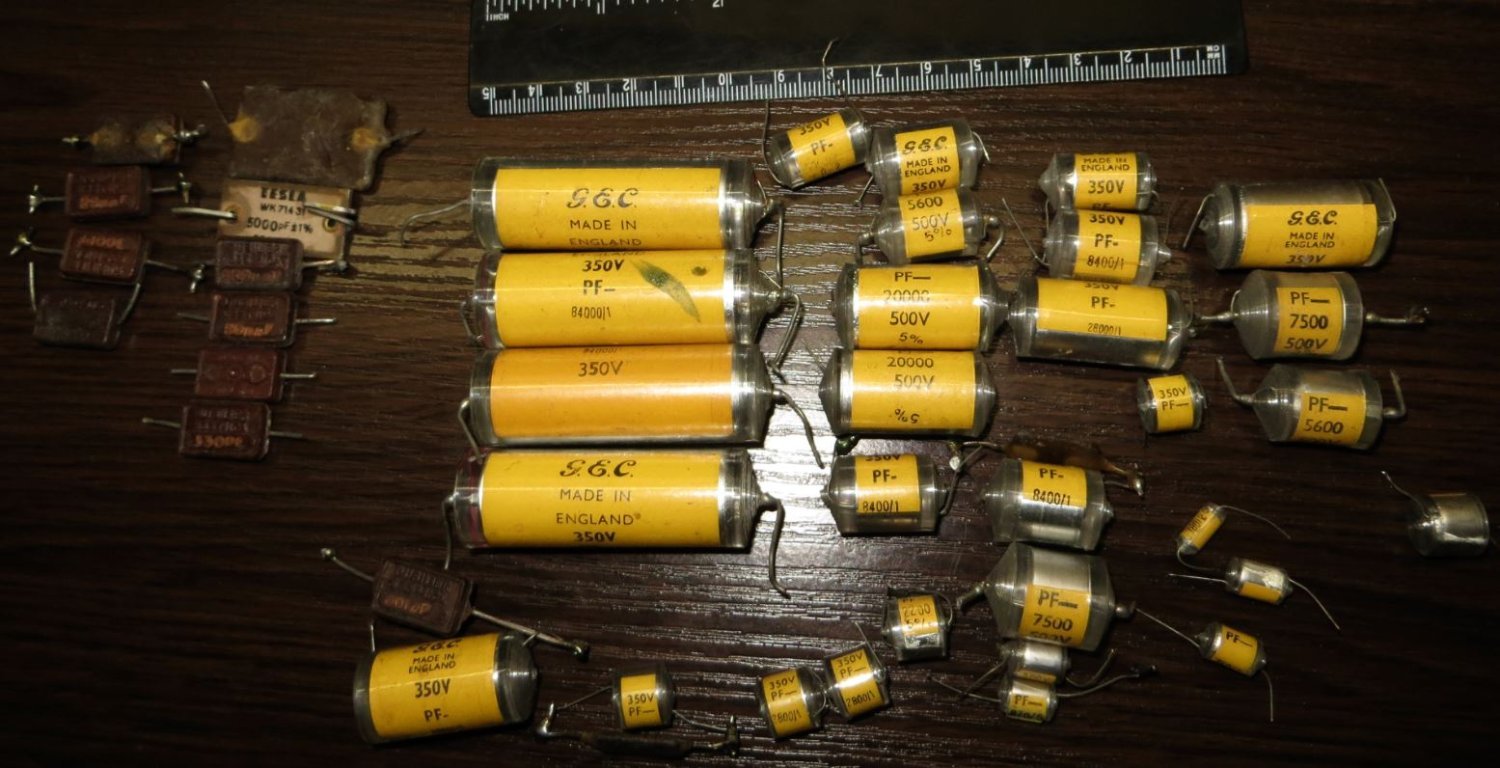

Английский Фольговый полистирол на 350 вольт. 1959 год производства. До сих пор очень хороши. Было много, почти все кончились..... В качестве шунтов, просто класс.

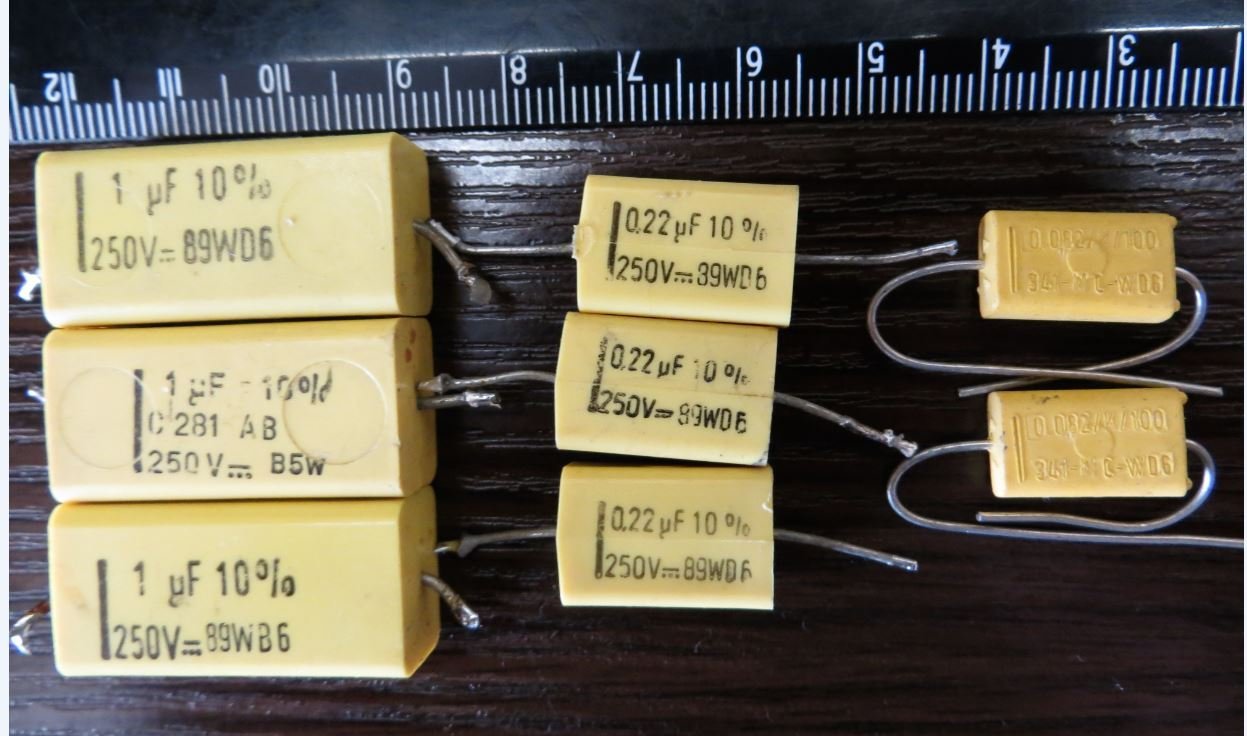

Как бы не совсем винтаж - поливениленсульфидные. Очень хороши в ламповых и  транзисторных усилителях. WIMA MKI 2.




Даташит только в таком нечитаемом виде есть.

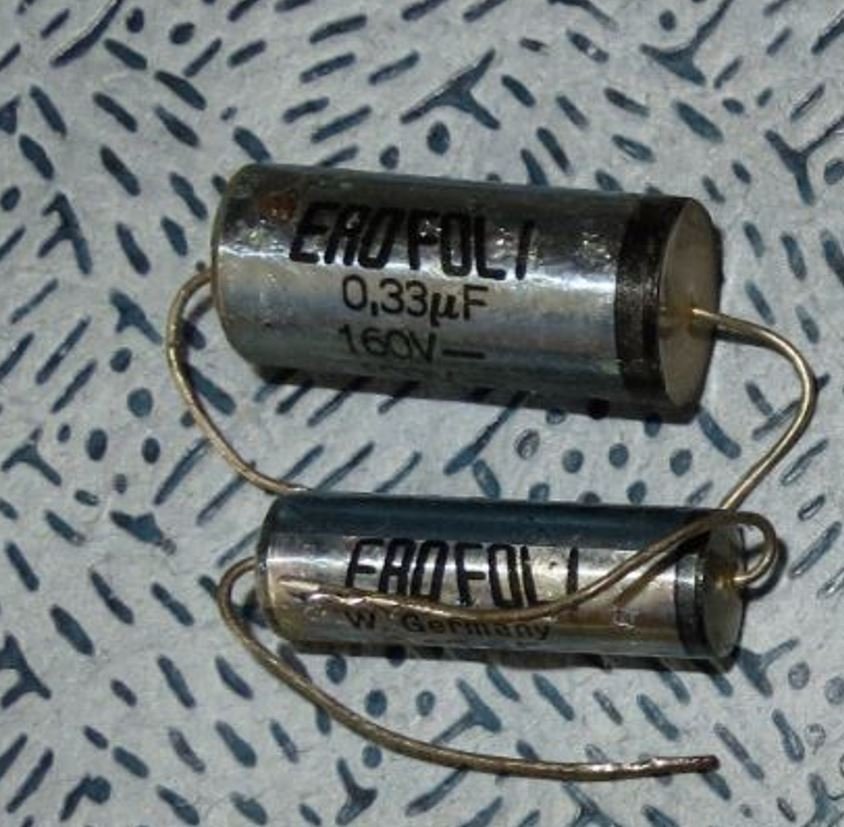

Вот ОЧЕНЬ понравились , голубые немецкие ERO FOL-I   0.33 мкф 160 вольт, но очень редкие. Таких бы за разумные деньги бы прикупил ещё. Судя по габаритам и измерениям - фольговые. А если смотреть по годам выпуска - ..... В описании пишут просто -плёночные, полипропиленовые. Но в те года полипропиленовых вроде не производили.

По звуку очень классные - детальные и быстрые. Но очень редкие.

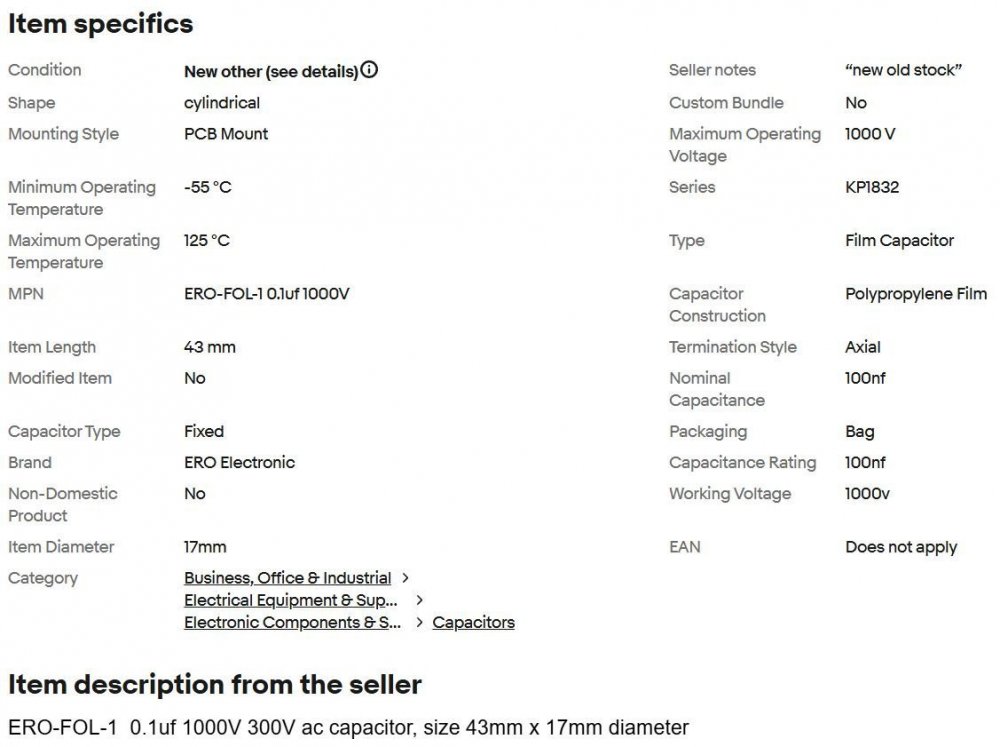

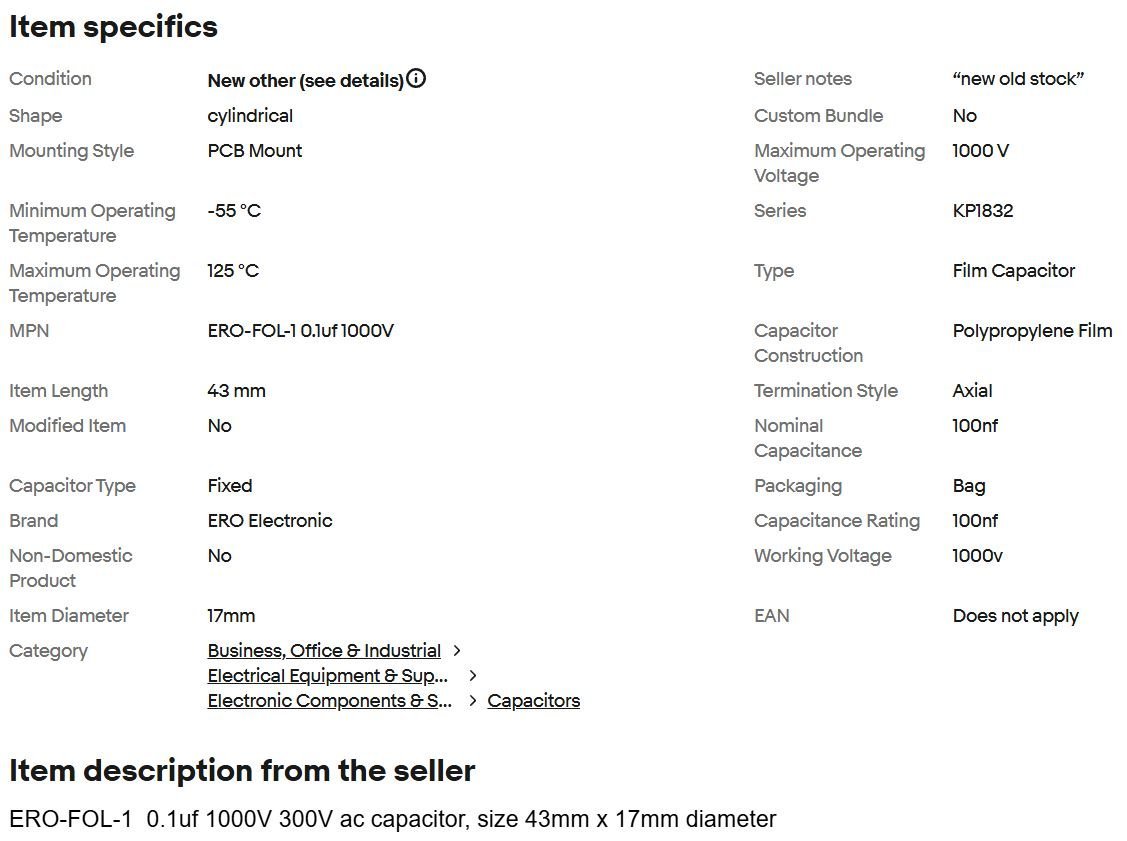

Пример описания таких конденсаторов. Их как бы приравняли из-за голубой оболочки к ERO KP1832, но это другие конденсаторы. На них нет надписи "KP1832". KP1832 - можно спокойно сейчас купить за 1,5-3 т.р. за пару. Их довольно много представлено.

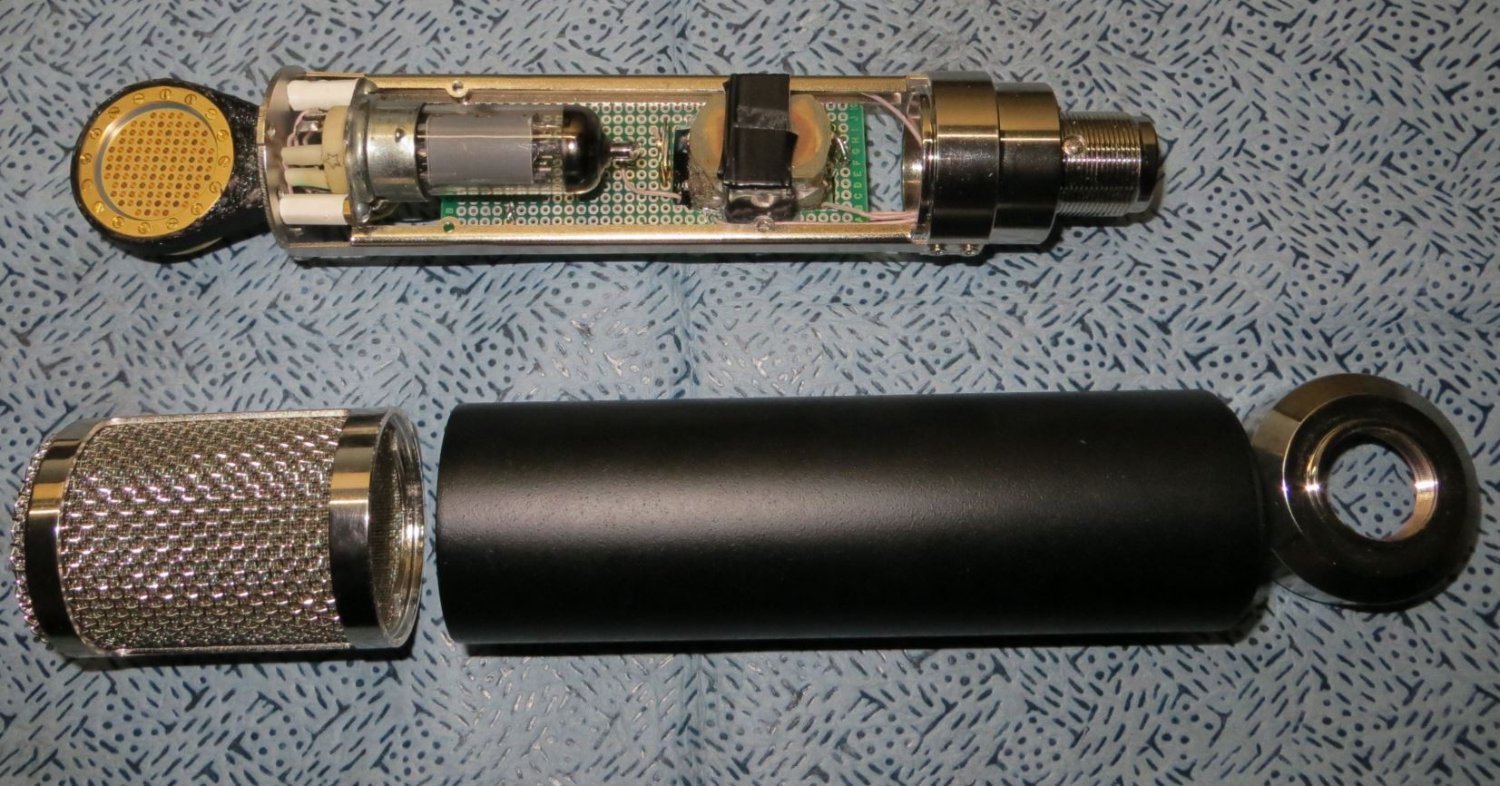

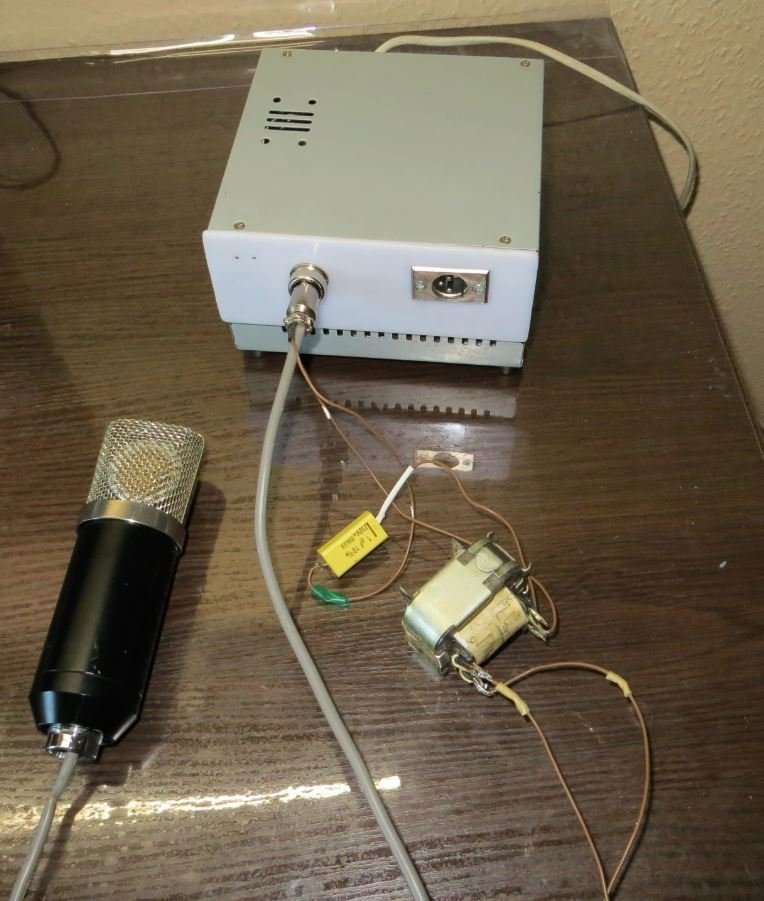

Ну и как тестировались - тестировались в межкакскаде лампового микрофона - после лампы перед разделительным межкаскадным трансформатором.








W_L Local

W_L

Posted
Posted

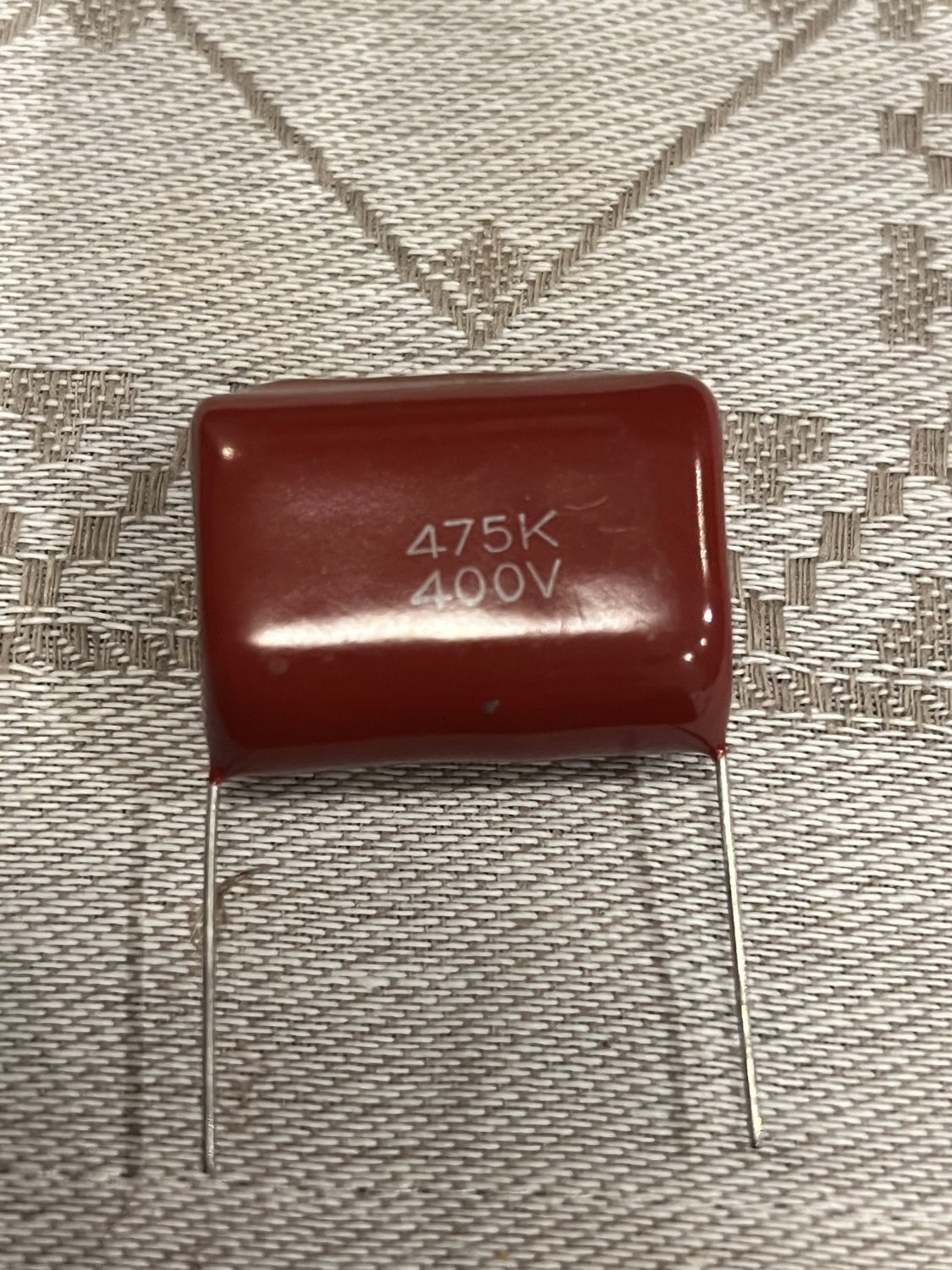

Вопрос: кто-либо пробовал МКВ, K78-34 KZK orange line, К71-4 и китайские металло-пленочные, как на фото ниже ?


Normann Local

Normann

Posted
Posted
1 час назад, lenivo сказал:

Вот ОЧЕНЬ понравились , голубые немецкие ERO FOL-I   0.33 мкф 160

У меня только золотистые были от EROFOIL. Всё проблемные, с утечкой прогрессирующей, но попробовать удалось. Без восторга.

  • Like (+1) 1
Normann Local

Normann

Posted
Posted
40 минут назад, W_L сказал:

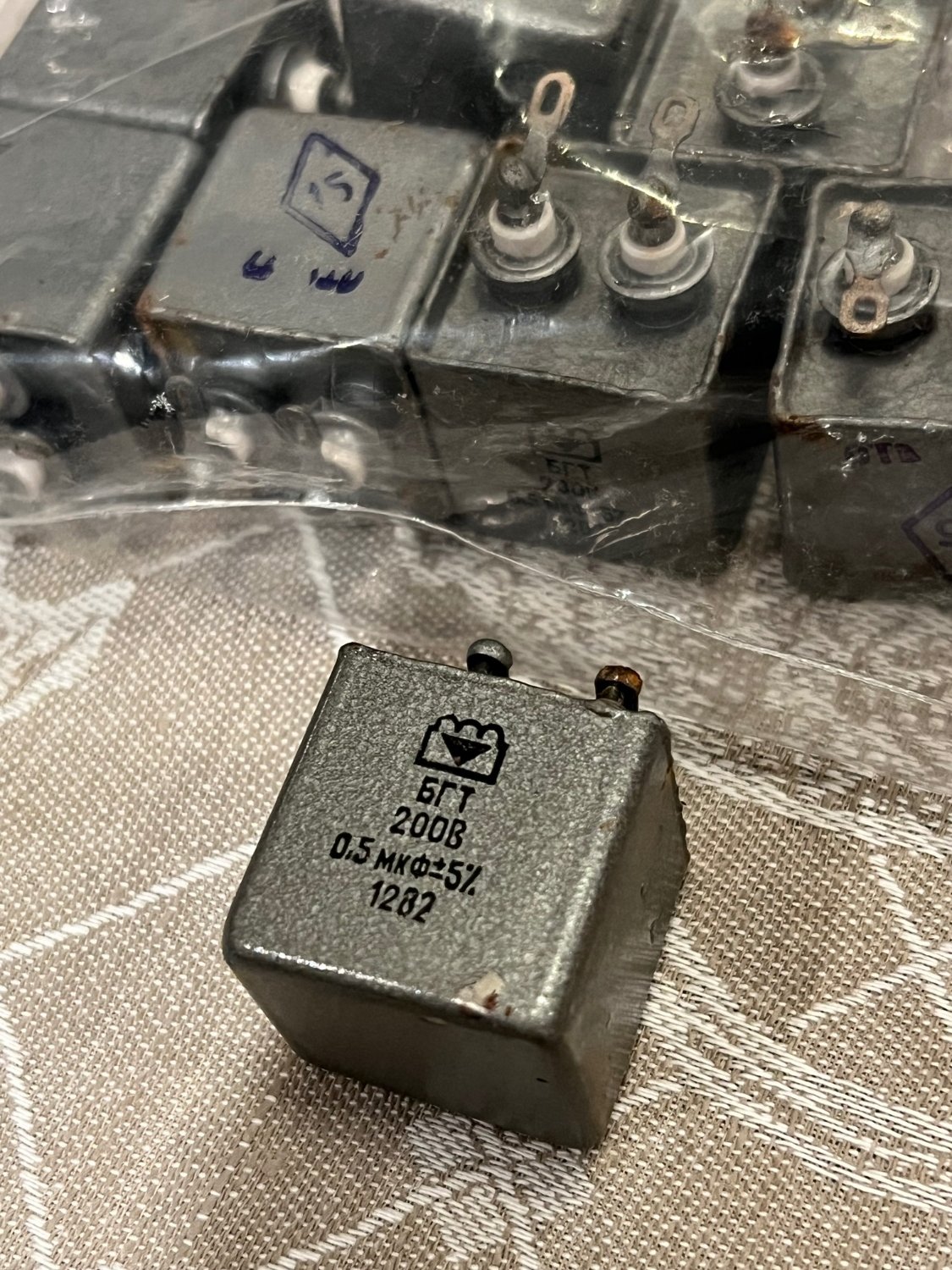

Вопрос: кто-либо пробовал МКВ

Звучание типичное для PIO, но с долей благородности тембров.. Винтажный звук...

W_L Local

W_L

Posted
Posted
Только что, Normann сказал:

Звучание типичное для PIO, но с долей благородности тембров.. Винтажный звук...

Думаю поставить их в пару к УО-186, должны неплохо вписаться

Normann Local

Normann

Posted
Posted
3 минуты назад, W_L сказал:

Думаю поставить их в пару к УО-186, должны неплохо вписаться

Вполне возможно... От применяемых АС зависит. У меня 50-х годов. На ШП норм! В ДАКе стояли в ламповом выхлопе.

sova Local

sova

Posted
Posted
3 часа назад, lenivo сказал:

Тут подыскивал себе кондёры для очередного проекта наткнулся на АВИТО на такое объявление




Когда покупал, 15 лет назад

Но почему за них просят такие большие деньги

15 лет назад рубль стоил больше в 3- 4 раза.

ТСС чтона фото, относительно хорошие, с своими недостатками,  мутноваты и в басу слабовато,  есть  намного лучше. Те стоят намного дороже.

  • Like (+1) 2
W_L Local

W_L

Posted
Posted
3 минуты назад, Normann сказал:

Вполне возможно... От применяемых АС зависит. У меня 50-х годов. На ШП норм! В ДАКе стояли в ламповом выхлопе.

Широкополосники на базе сонидо, либо саика, в оформлении лабиринта будут, думаю делать полный олдскул, поэтому и присматриваюсь в сторону МКВ

  • Like (+1) 1
lenivo Local

lenivo

Posted
Posted
1 час назад, sova сказал:

15 лет назад рубль стоил больше в 3- 4 раза.

ТСС чтона фото, относительно хорошие, с своими недостатками,  мутноваты и в басу слабовато,  есть  намного лучше. Те стоят намного дороже.

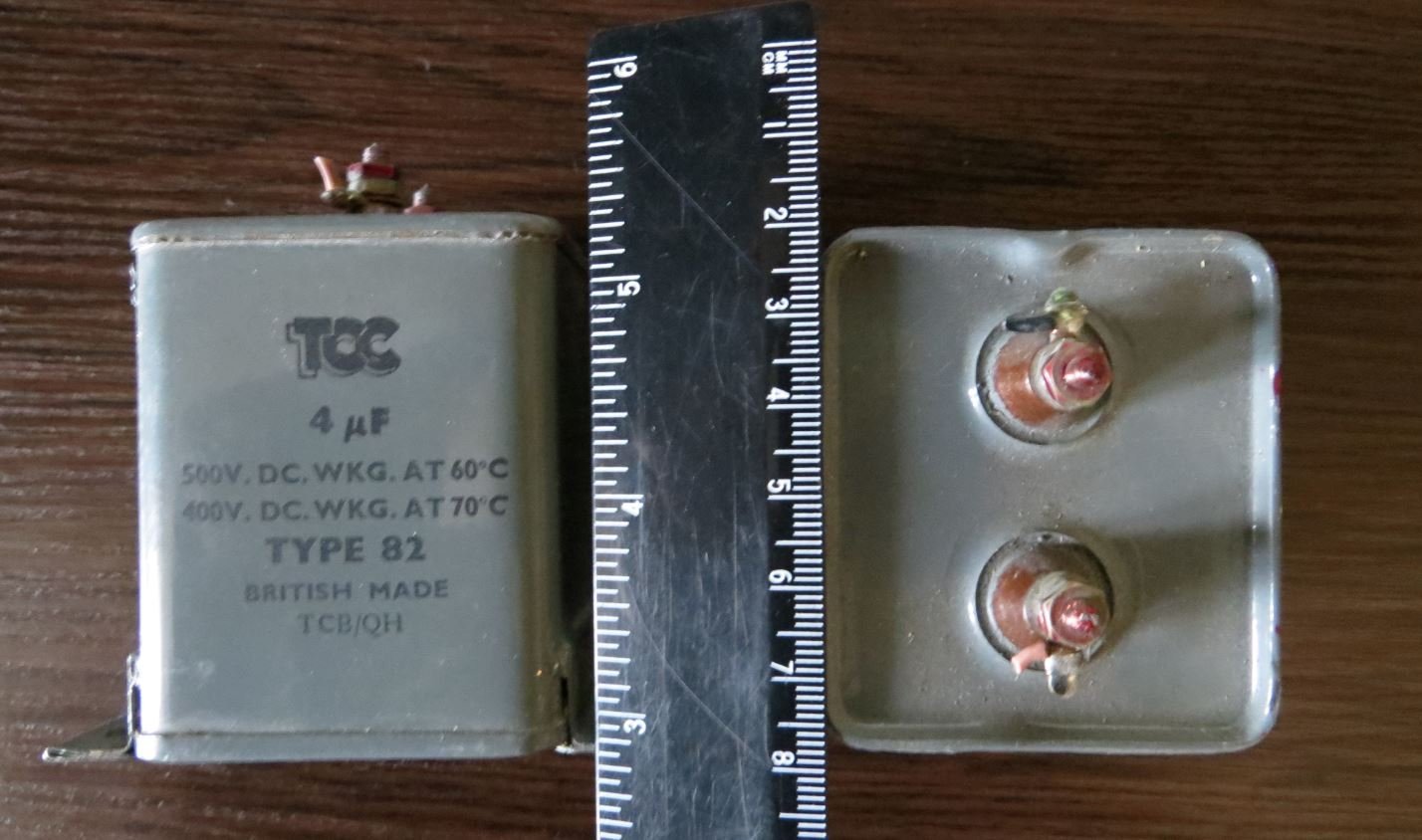

У меня в наличии ТСС TYPE 82     4 мкф 600 вольт. У меня из дорогой авиационной ламповой аппаратуры. Которую списали только в 1990 году, а из хранения вывели в 2005 году!!!


lenivo Local

lenivo

Posted
Posted
2 часа назад, Normann сказал:

У меня только золотистые были от EROFOIL. Всё проблемные, с утечкой прогрессирующей, но попробовать удалось. Без восторга.

У меня их по одной штуке - в микрофоне можно попробовать..... А в усилителях мне не попробовать - нет пары к ним, а с другой стороны... В Усилителях мне винтажные межкаскадные конденсаторы вообще не заходят..... Да и современные - либо очень качественные и дорогие, либо составные из - МКР+ серебро в слюде+ фольговый полистирол...

А вот в определённых приложениях довольно хороши - дают плотный бархатистый звук, который народ любит...... Но если поставить в супердетальную систему, проиграют современным конденсаторам, но "плотного" и насыщенного" звука у современных конденсаторов нет. То есть либо "плотный и насыщенный звук", либо "детальность и микротембры" - это современные конденсаторы дают.

Технологии сильно влияют на современные детали.

Хотя по параметрам многим современным бюджетным деталям очень далеко до данного винтажа.

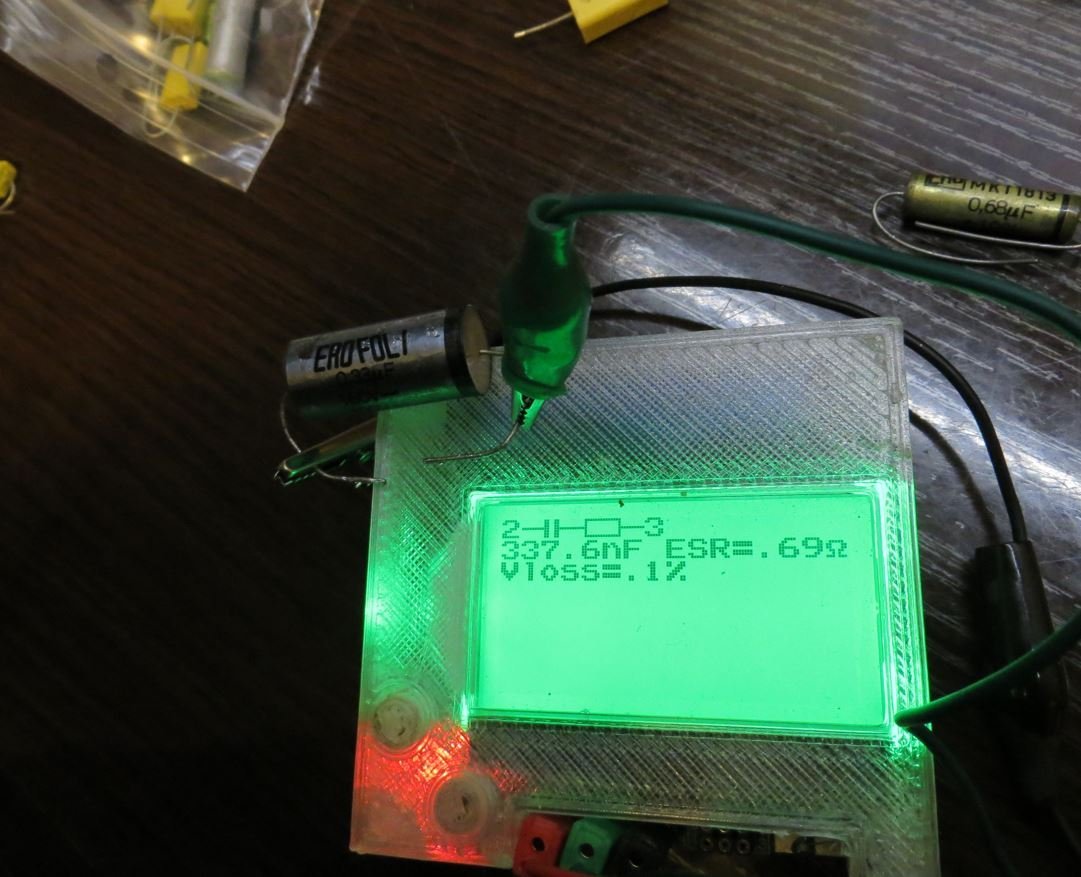

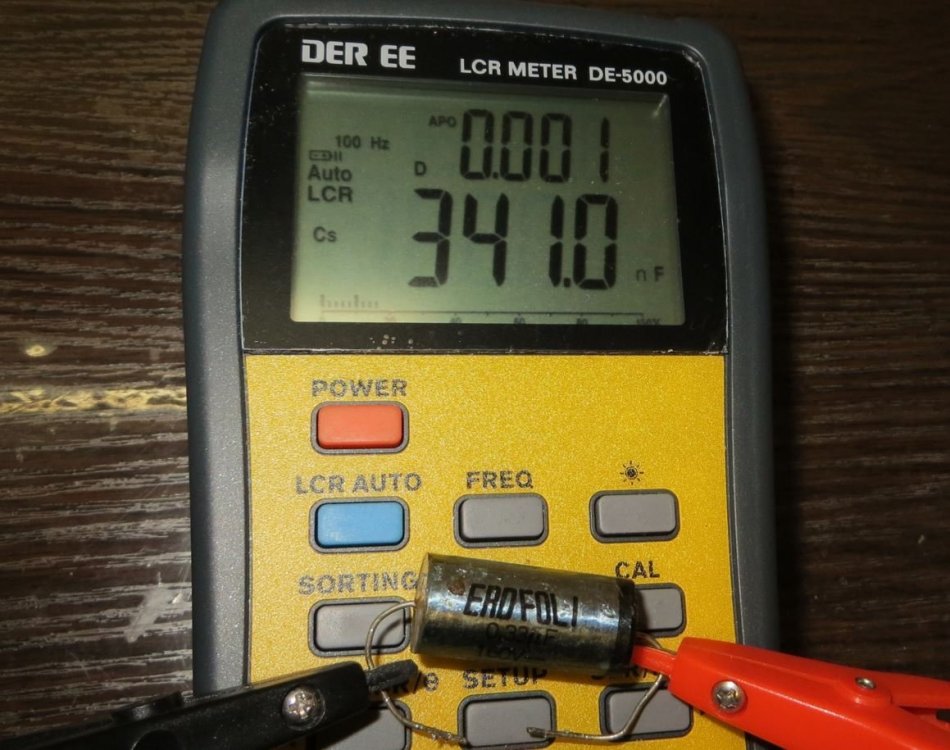

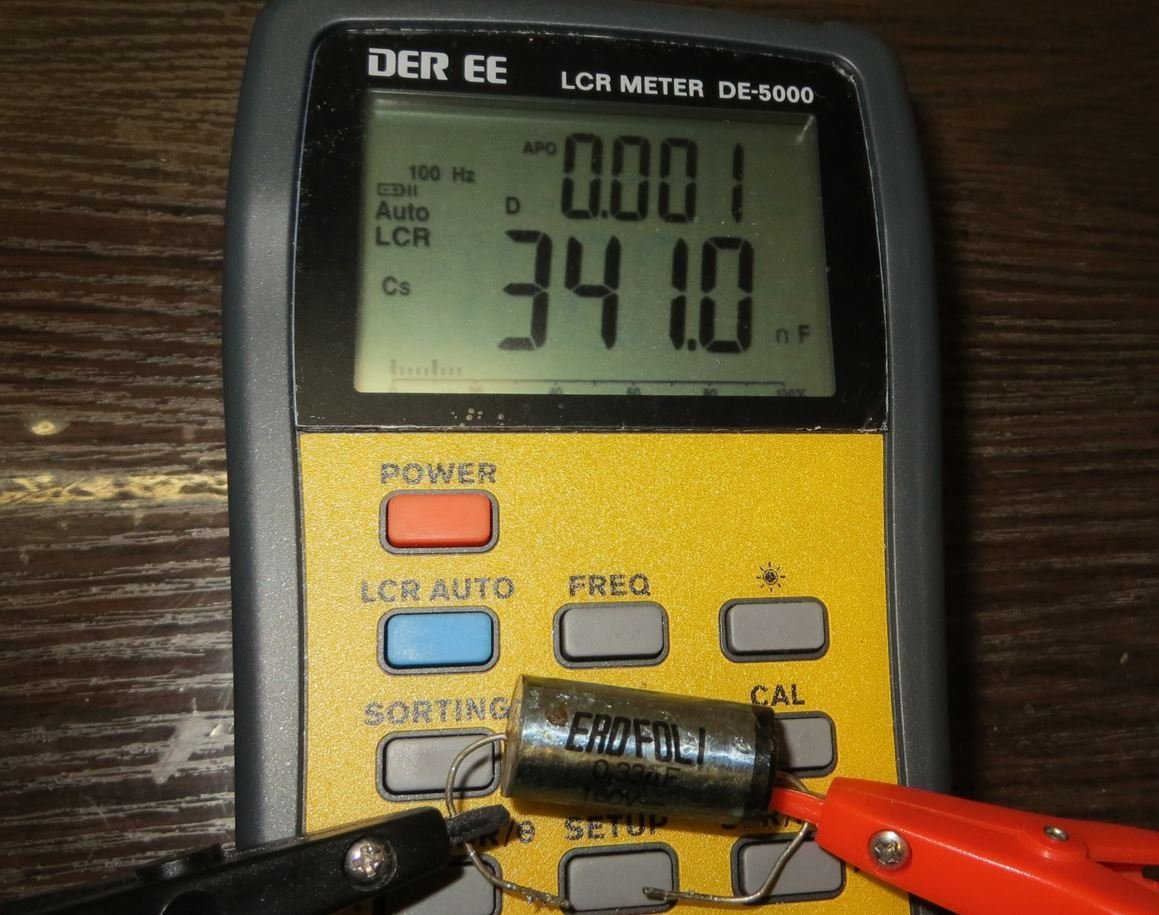

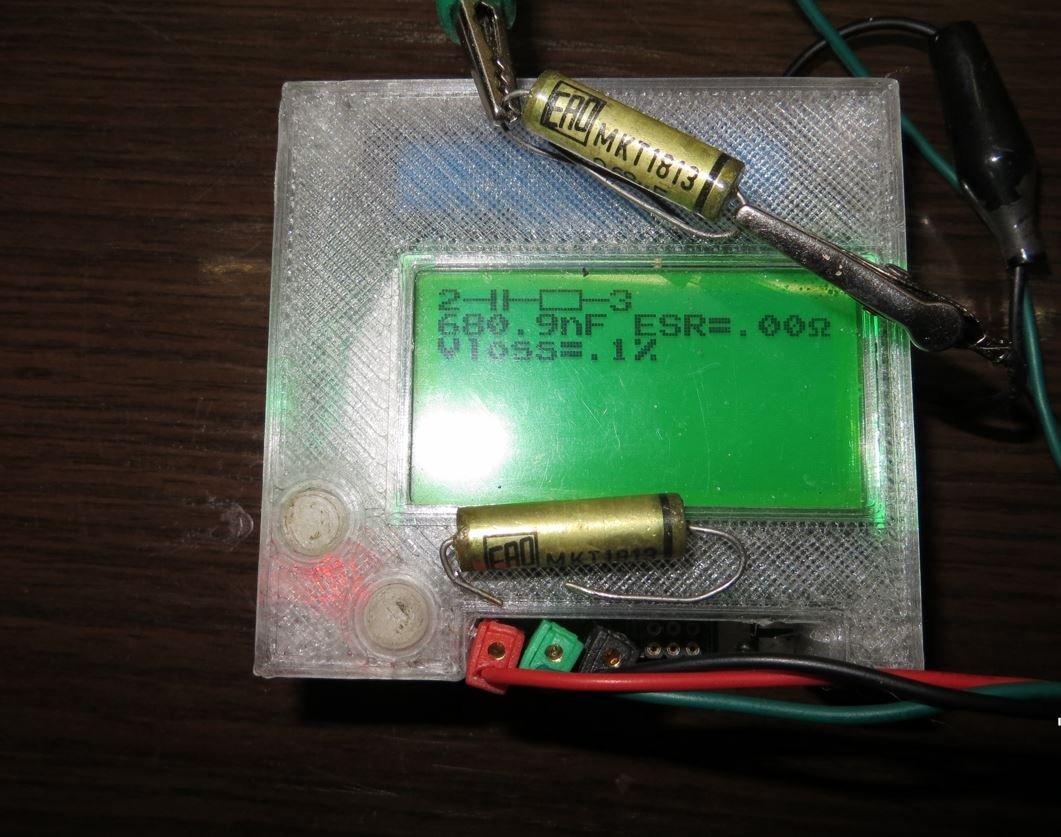

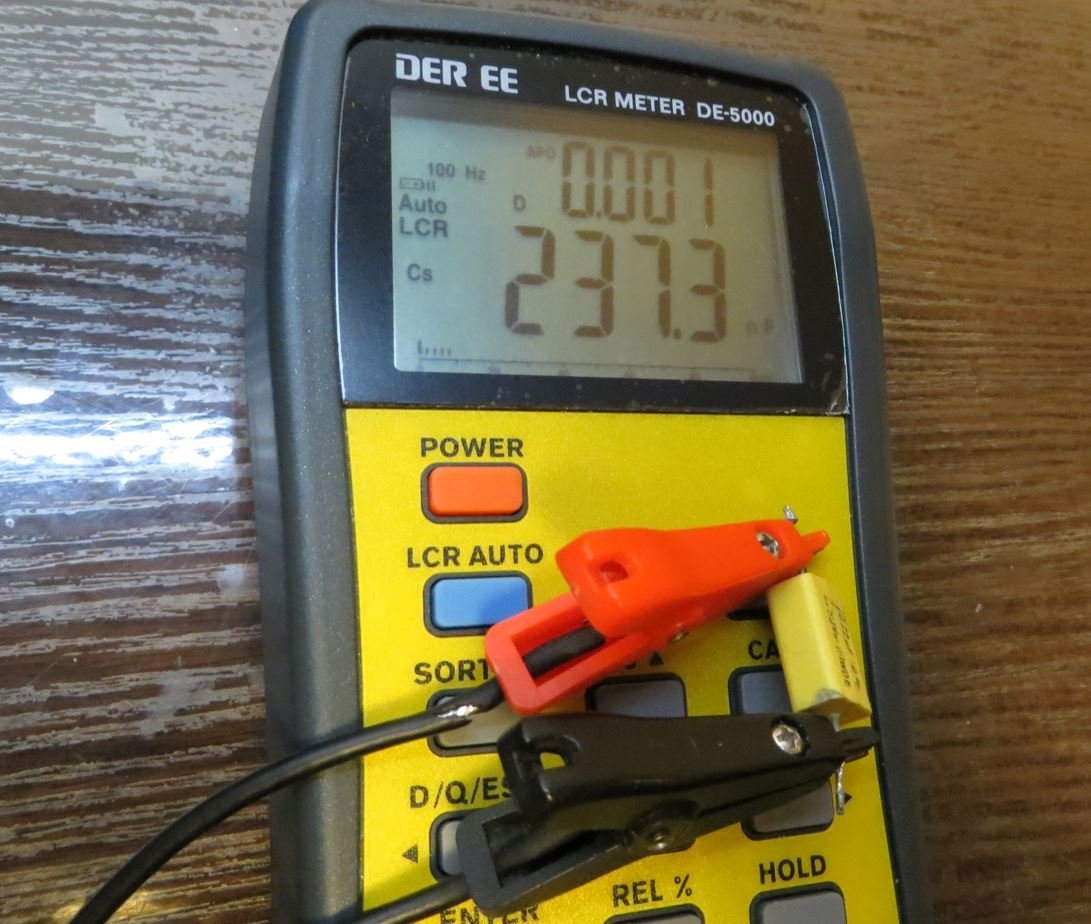

Вот прямо сейчас измерил.





Утечку у меня показывает только китайский тестер - 0,1% - вроде нормально. Но вот ESR =0.69 ома.... Он меряет на высокой частоте - похоже на высоких частотах есть завал.

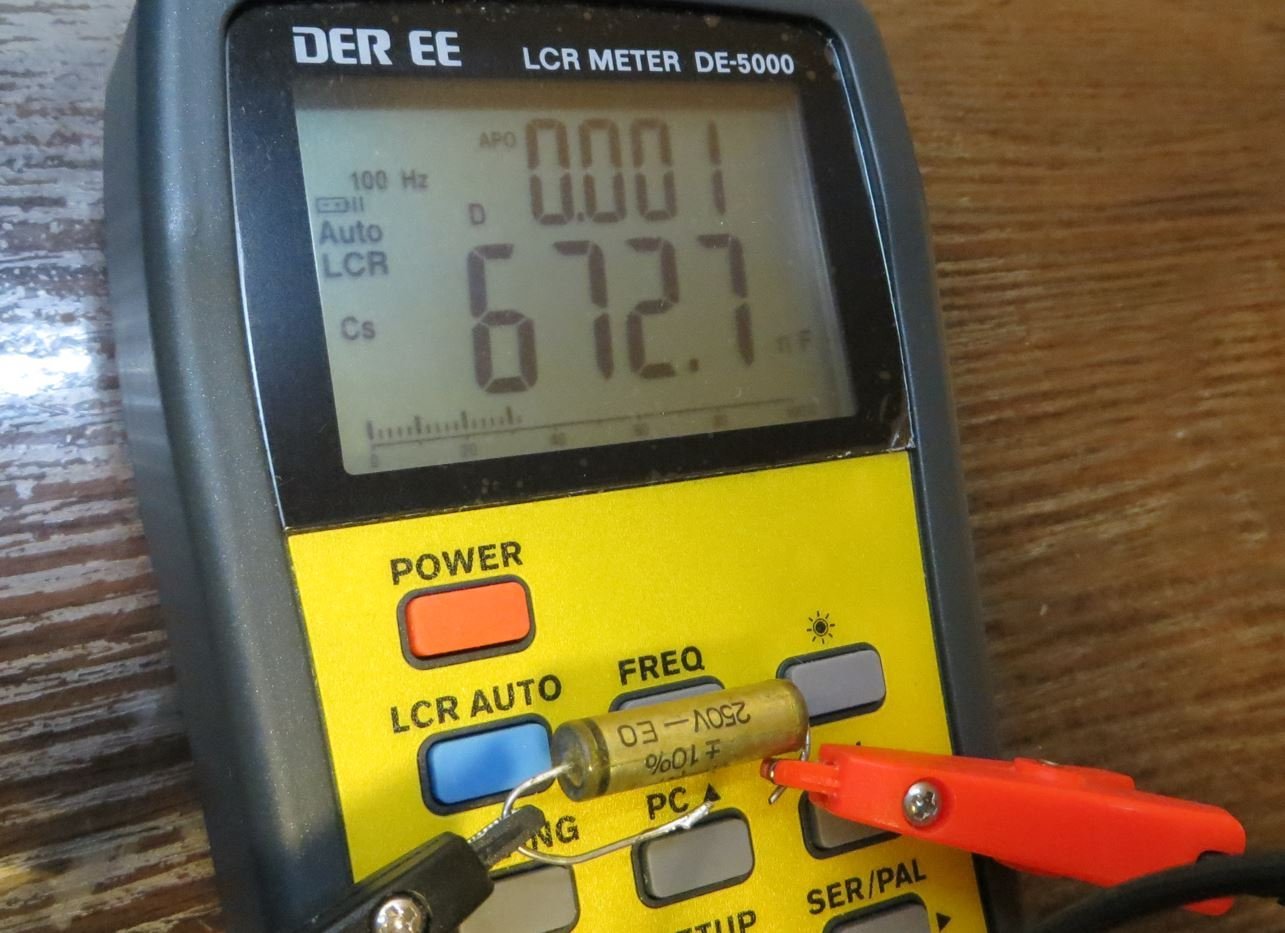

А золотистые ERO MKT1813 - маленькую показали и на обоих приборах нормальные показатели ESR.





  • Like (+1) 1
lenivo Local

lenivo

Posted
Posted
7 часов назад, Dalver сказал:

WIMA Black Box 0,33/400 слушал в таком пушпульнике, приятные впечатления были

https://audioes.ru/viewtopic.php?f=81&t=8846

Вот этот ?

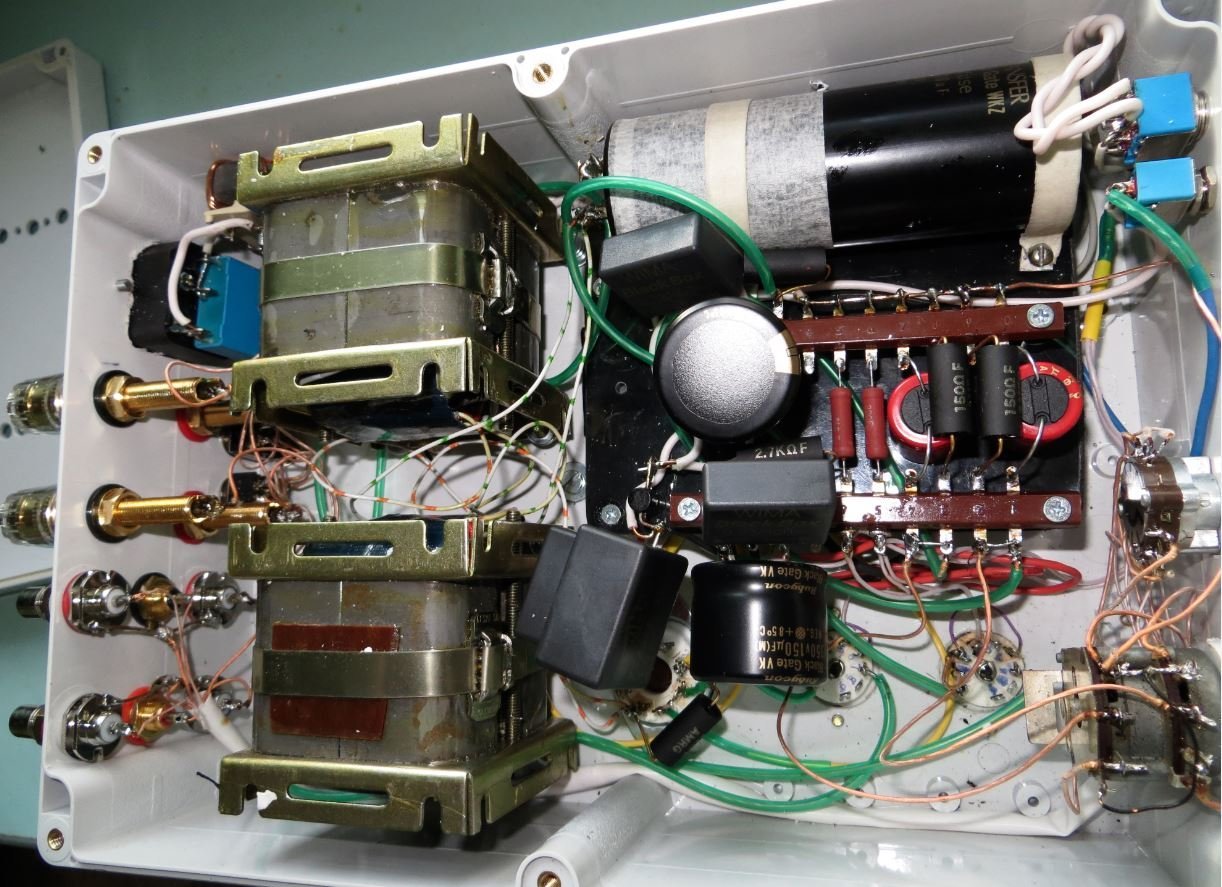

У меня сейчас WIMA MKI стоят почти в 5 устройствах дома. Несколько лет назад их продавали довольно много и стоили они дешевле красной Вимы по текущим ценам.




  • Like (+1) 1
Dalver Explorer

Dalver

Posted
Posted
11 часов назад, lenivo сказал:

Вот этот ?





У меня сейчас WIMA MKI стоят почти в 5 устройствах дома. Несколько лет назад их продавали довольно много и стоили они дешевле красной Вимы по текущим ценам.




Да, этот пушпульник c UTC выходниками, правда не как на картинке здесь, а в более поздней редакции.  Лампы были 6L6 железные, 6N7 стеклянные Haltron, если правильно помню. Слушал с моей акустикой винтажной с рупором, достаточно чувствительной, YL Acoustic Carib. Ясность, тембра, общая музыкальность очень приятные были.

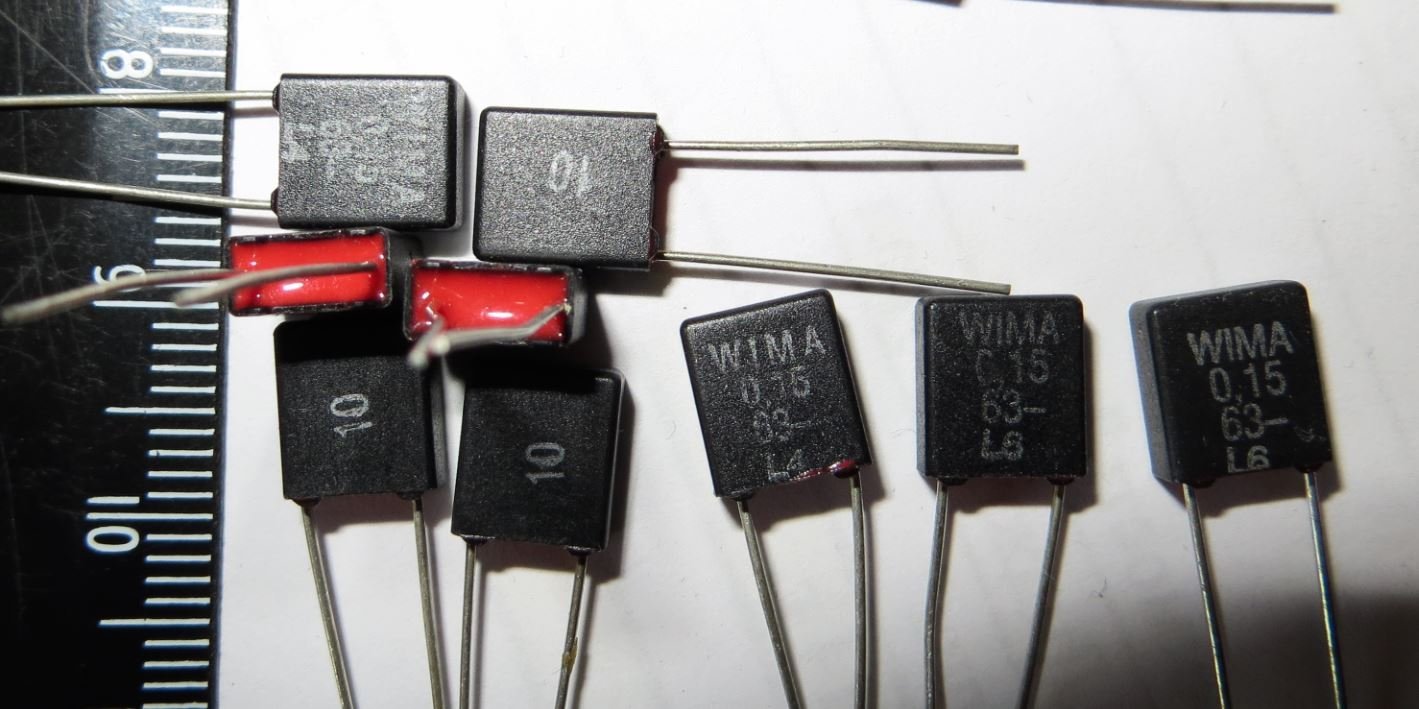

Покупал я эти Wima Black Box из Гонконга, для себя и товарища Сидорова С.А., давно, лет 14 назад, они были в общем не дешёвые в $$.

У Вашего изделия элементная  база конечно впечатляет.

  • Like (+1) 1
Normann Local

Normann

Posted
Posted
34 минуты назад, DSH сказал:

Яре Блок, очень хороши, но с утечками.

Хрен найдёшь их, особенно в стекле )))



Normann Local

Normann

Posted
Posted
4 часа назад, Айсберг сказал:

ведро очень хорошее, правда - протекает :)

В ненапряжные цепи вполне можно ставить, например в пассивную коррекцию после разделительного...

  • Like (+1) 1
Айсберг Community Regular

Айсберг

Posted
Posted

благодаря прямоугольной форме, конденсаторы компактно размещаются в ограниченном объёме.  Металлизированный полипропилен.

WIMA MKP4.jpg

Айсберг Community Regular

Айсберг

Posted
Posted
17 часов назад, Андрей63 сказал:

И как по звуку эти вимы.

я не отслушиваю детали, применяю те или другие  исходя из инженерных соображений. Собераю "набело", макетирование таких усилителей как Айсберг просто не реально. Текущей версией Айсберга доволен, так что можно сделать вывод - WIMA не портит :)
