Вопросы по дросселям.

Anatolii

By Anatolii
in Power supply

 Share

Recommended Posts

Sergio Proficient

Sergio

Posted
Posted
В 16.06.2022 в 23:33, Ollleg сказал:

Да , 1гн , нет зазора, уйдёт в насыщение, нельзя, проверено лет 20 назад.

Никто никуда не уйдёт. Есть там зазор, специально разбирал и смотрел. Магнитопровод Ш-образный, керн кортче, чем боковые пластины, между ними запрессовывается "брусок"  из i - пластин, между которыми и керном есть зазор. Применяйте на здоровье, особенно первым после диодного выпрямителя для него это во благо.

  • Replies 253
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Rezvoy
Rezvoy

Дроссель накапливает энергию, чем, собственно, и полезен.

Sergio
Sergio

Изыди, Лаптев! Чур на тебя.

Ollleg
Ollleg

Да , 1гн , нет зазора, уйдёт в насыщение, нельзя, проверено лет 20 назад.

Posted Images

Ollleg Veteran

Ollleg

Posted
Posted
4 часа назад, Sergio сказал:

Никто никуда не уйдёт. Есть там зазор

Да там не зазор, а разомкнутый сердечник. Если угодно, это вообще не дроссель в его верном понимании.... Это нечто. Замерьте хотя бы ёмкость сиего творения, никоем образом не предназначенного для фильтрации в звуковых БП......

  • Like (+1) 1
  • Hmm... (-1) 1
Sergio Proficient

Sergio

Posted
Posted
В 16.06.2022 в 23:33, Ollleg сказал:

Извиняюсь спросить, а какую ёмкость надо замерить? Для того, чтобы сделать в магнитопроводе зазор его надо разомкнуть для начала. В этом дросселе все сделано как надо и нечего выдумывать. Курс ТОЭ, Электрические машины и Электроизмерения в помощь.



  • Like (+1) 1
  • 5 months later...
проходил мимо Apprentice

проходил мимо

Posted
Posted
В 10.05.2022 в 12:47, ДимДимыч сказал:

Анатолий, ответ по ним и был.

Как я понял для анодной нагрузки.

  Ну а если  в БП и не так уж и высоковольтно, то почему и не попробовать в несколько жил пэв тонким для увеличения сечения, раз уж есть такой провод.  Но всё же лучше через пару тройку проходов ложить слой изоляции и потом катушку пропитать воск-парафин.



Чем больше жил параллелим, при равном сечении с одножильной обмоткой - одножильного провода влезет всегда больше, что и требуется для дросселя

  • Like (+1) 1
проходил мимо Apprentice

проходил мимо

Posted
Posted
В 10.05.2022 в 12:47, ДимДимыч сказал:

Анатолий, ответ по ним и был.

Как я понял для анодной нагрузки.

  Ну а если  в БП и не так уж и высоковольтно, то почему и не попробовать в несколько жил пэв тонким для увеличения сечения, раз уж есть такой провод.  Но всё же лучше через пару тройку проходов ложить слой изоляции и потом катушку пропитать воск-парафин.

В 10.05.2022 в 13:18, nepalimso сказал:

Делите катушку на галеты, 2 галеты уменьшают собственную ёмкость дроселя в 4 раза  3 галеты в 9 раз

С галетами Вы правы, но думаю не стоит усложнять, во первых через каждый слой прокладка, во вторых ни в коем случае пропитка, в третьих можно с перебросской. В несколько жил к тому же увеличит паразитную ёмкость дросселя

проходил мимо Apprentice

проходил мимо

Posted
Posted
В 26.06.2022 в 14:45, BAA сказал:

1.27Гн.
Если выпрямитель полупроводниковый и напрямую нагружен на такой фильтр,
то при включении можно получить 620В (двойное) если нет плавного пуска.
400В конденсатор сколько-то проживет. Лампы на холодную выживут.

Прямонакалы например не любят на холодную превышения анодного, отлетают кусочки (частицы) оксидного слоя

  • Like (+1) 2
Сергей С Apprentice

Сергей С

Posted
Posted
В 10.05.2022 в 12:42, Anatolii сказал:

я их намотал (трансформаторов) несколько десятков,  больше 70 . вопрос по дросселям был .мотать их раньше не приходилось

Вы уж определитесь, дроссель или трансформатор, сами же спросили постом выше водной умной книге прочитал  что трансф.намотанный литцем , дает лучшую отдачу по вч .  имне не понятно - некоторые его секционируют  и прокладки ставят . зачем ? там ведь на начало - конец напряжения совсем немного а потенциал послойный совсем мизер . может кто  объяснит зачем секционирование  и коммутация секций не попорядку ? .

  • 4 months later...
Stan Marsh Mentor

Stan Marsh

Posted
Posted
29 минут назад, Володя сказал:

Почему дроссель в анодном питании лампового усилителя не мотают на пермаллое.

В таком дросселе необходим немагнитный зазор, с ним привлекательность пермаллоя будет сведена на нет.

BAA Master

BAA

Posted
Posted
41 minutes ago, Володя said:

Почему дроссель в анодном питании лампового усилителя не мотают на пермаллое.

Дорого, трудоемко и индукция меньше, железа.

Алексей Proficient

Алексей

Posted
Posted

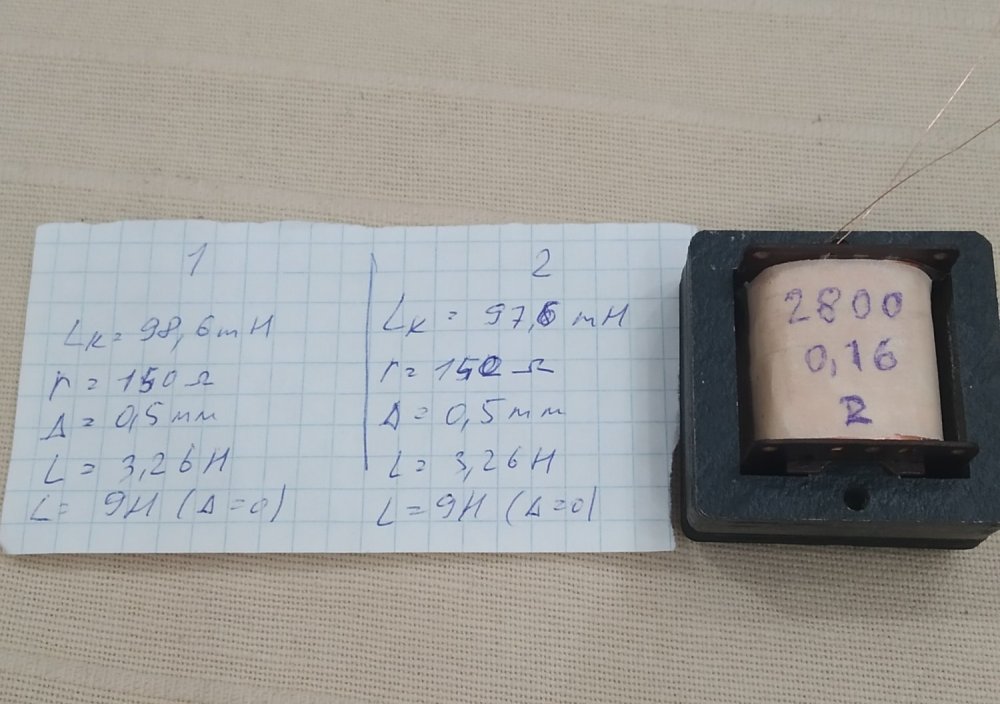

На простом железе 0,5мм на таком же сечении получается поменьше индуктивность, зазор там проницаемость рушит конечно и на пермаллое тоже, зато в паре параметры одинаковые;)


  • Like (+1) 1
KAI Proficient

KAI

Posted
Posted

На сколько широкополосным, если можно так сказать, должен быть дроссель в блоке питания УНЧ. Есть ли смысл стремиться уменьшить его ёмкость?

BAA Master

BAA

Posted
Posted

Если не использовать в качестве помехоподавляющего, то зачем.
Более того, из-за наличия подмагничивания, витков будет относительно много и емкость будет присутствовать.
Если место есть, можно попробовать, мотать с шагом, с толстой межслоевой или вообще универсалью.
P.S. Что в этом смысле интересно, так это трансформатор строчной развертки, каковы раньше мотали универсалью, (она же basket winding). А потом перестали. Толи изоляция стала лучше, толи умножители подоспели (а они даже на селене были), толи коэффициенты трансформации другие. То есть даже там, где длительность обратного хода единицы микросекунд и соответственная частота резонанса паразитных параметров.

  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted

В одном секретном приборе видел дроссель фильтра пополам в обоих проводах после выпрямителя и намотан галетными секциями, две ПЭЛШО, две ПЭВ. Явно "они что-то знали!" (С). Ещё загадка про то же самое, вероятно. В р/пр Филипс (топовом 1940 г) дроссель фильтра включён не в + после кенотрона, а в -  между средней точкой и землёй, несмотря на то, что для этого потребовалось изолировать от шасси несколько электролитич.конденсаторов...

  • Like (+1) 3
BAA Master

BAA

Posted
Posted

Таки знали что изоляция в отсутствии большОго напряжения дольше служит.
А про галеты - да почему бы и нет, наименьшая емкость получается при однослойной намотке. А если еще экран положить или сердечник заземлить (в торе ессно) то туда помехи ВЧ и побегут, подальше от остального.
Ну а про фильтры для продольных помех было известно задолго до стандарта о гармониках в сети.

  • Like (+1) 1
Алексей Proficient

Алексей

Posted
Posted
56 минут назад, Xрюн222 сказал:

...дроссель фильтра включён не в + после кенотрона, а в -  между средней точкой и землёй, несмотря на то, что для этого потребовалось изолировать от шасси несколько электролитич.конденсаторов...

Активное дросселя можно использовать для получения  минуса смещения вых ламп, магический "подземный" дроссель :)

  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted

 Можно. Дык ведь нет... Не использовали. На дросселе падает вольт 10-13, а у них в катоде выходной лампы на те же вольтА резистор авто смещения! Это ж не экономные неграмотные учёные немцы, и не жирные глупые американцы, это лучшая в мире фирма, "панимаишь!" (С). И модель топовая.

Михаил К. Proficient

Михаил К.

Posted
Posted

Можно попробовать намотать дроссель на хайби толщиной 0.08 мм или на аморфе на торе с зазором.

Тут оно вверх будет однозначно широкополосней за счет и свойств магнитопровода и меньшей индуктивности рассеяния.

  • Like (+1) 2
Anatolii Local

Anatolii

Posted
  • Author
Posted
7 часов назад, BAA сказал:

Таки знали что изоляция в отсутствии большОго напряжения дольше служит.



А разве при подкл. др . по + или по -   на нем не одинаковое падение будет . или я не  в этой теме . видел схему , очень старую , не могу найти ,где др.. вкл в земляной провод

lewis Proficient

lewis

Posted
Posted
16 минут назад, Anatolii сказал:

видел схему , очень старую , не могу найти ,где др.. вкл в земляной провод

Например здесь:




  • Like (+1) 3
Алексей Proficient

Алексей

Posted
Posted

Падение то одинаковое, раз ток одинаковый, но потенциал на выводах в случае установки в + , скажем, 300в, а в случает установки в  общий , 15в.

Алексей Proficient

Алексей

Posted
Posted

Можно же каждому самому проверить, насколько значим эффект от "перестановки слагаемых" именно в его усилителе.

Вы имеете ввиду сложности по изолированию корпусов конденсаторов фильтра, прикрученных на шасси?
