Усилитель на #45.

[ВКН]

Успехов! Умолкаю.

[CHEL_EV]

Может имеет смысл поставить в предварительном каскаде обычный трансформатор 1:1, и соответсвенно отдать регулировку громкости ещё другой лампе, которая будет стоять в начале пути и будет выполнять роль активного регулятора громкости.. Назовём это предварительным усилителем.

Тоесть задумку автора, перенесём из середины в начало

Мухи отдельно, котлеты готовы..☺️

[RSD]

8 часов назад, Xрюн222 сказал:

Исходя из ранее сказанного - что "цимус" МКТ в первичке, а что вторичка через конденсатор и/или резистор подключена - уже неважно.

По большому счёту так и есть, если не ставить цель избавиться от конденсатора в сетке или в катоде вых. лампы, считая их одинаково "вредными". Однако "практика" показывает, что подходящие лампы хорошо звучат с хорошими трансформаторами, то есть с индуктивной нагрузкой, а так же в случае, когда катод соединён с землёй. Таким образом, в ряде случаев, низкоомная лампа с трансформатором в драйвере и выходная с катодом на земле могут быть лучшим решением, невзирая на неизбежные конденсаторы в цепях смещения. Что, конечно же, не исключает множество других хорошо звучащих, по мнению людей их собравших, схемок, включая применение в драйверах пентодов, которым резистор в аноде прописан.

Мне кажется я излагаю общепринятые, всем понятные вещи и не понимаю, в чём тут может быть предмет дискуссии.

[Anatolii]

8 часов назад, CHEL_EV сказал:

Может имеет смысл поставить в предварительном каскаде обычный трансформатор 1:1, и соответсвенно отдать регулировку громкости ещё другой лампе, которая будет стоять в начале пути и будет выполнять роль активного регулятора громкости.. Назовём это предварительным усилителем.

Тоесть задумку автора, перенесём из середины в начало

Мухи отдельно, котлеты готовы..☺️

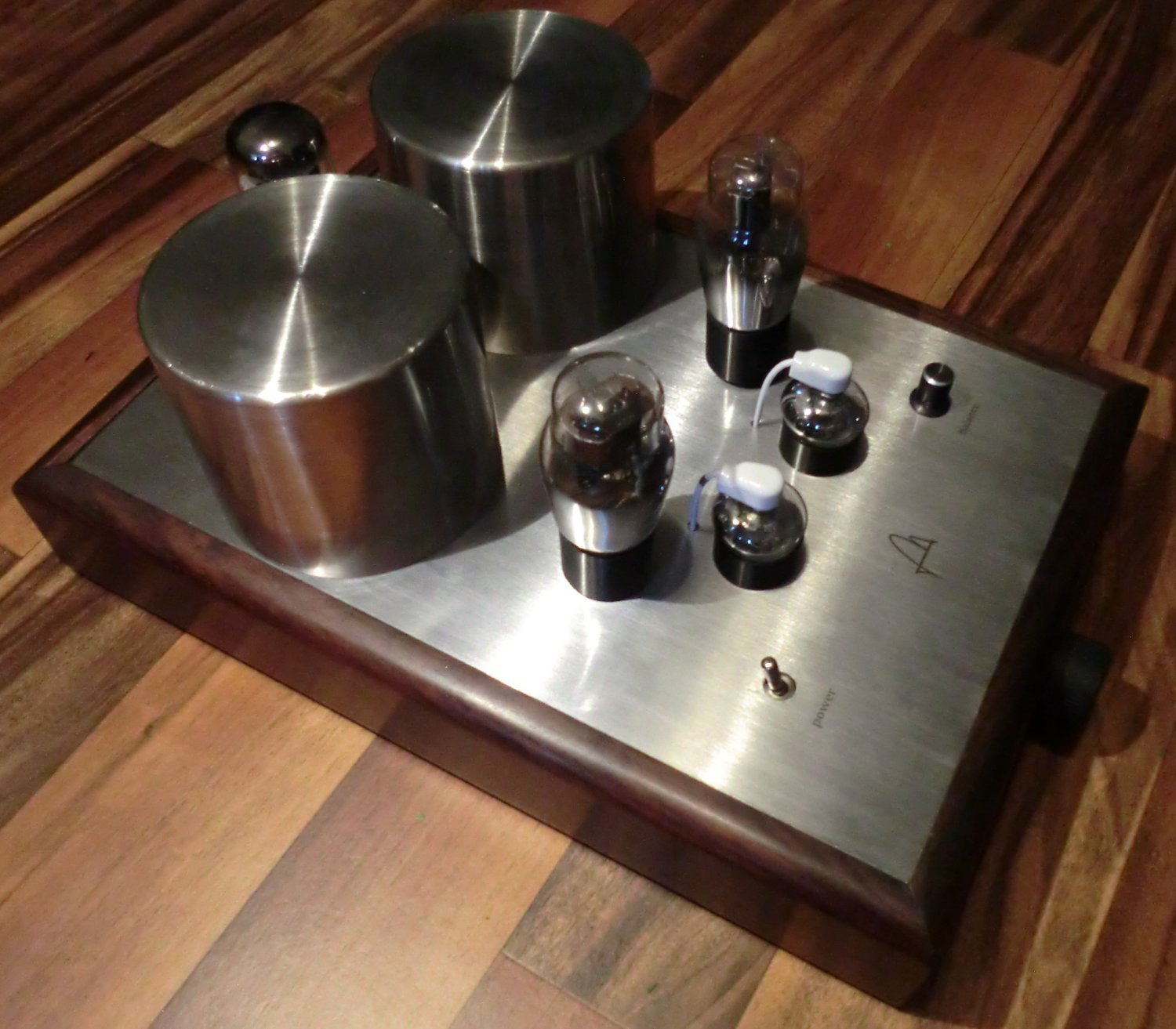

Дело в чем, Я изготовил несколько десятков усилителей. Не хвастаю , хотя и хвастун . Все были не под копирку , разные . Хотя набор вых ламп был ограничен это 45, Гм 70 , 845 ,300В, а вот вариантов предварительных почти все были разные. И всё было Атслушено. На этом опыте и сделано рег.громкости на сетке . Первый каскад орет на всю ивановскую а после идёт ограничение. Есть причина . Слушая почти ночью на Малой громкости помехи которые находятся на вх часть есть всегда ! Уровень их не велик,но когда громкостью на входе душится сигнал почти на ноль , уровень помех проходит далее в тракт , почти не нагибаясь , они кроме 50 Гц ВЧ . И по уровню становятся ближе к сигналу. А при полной амплитуде , оcтаются в мизере. Я это заметил и такое решение. По поводу катодов на землю , это не моя придумка . Просто проверил , полностью согласен.  И ещё звучание аппарата определятся типом конденсатора первого после кенотрона . Поэтому оптимизации наводить на нем нельзя .на фото усил. На 45 раннего  изготовления с ним было много изменений и дополнений.

[Xрюн222]

4 часа назад, RSD сказал:

По большому счёту так и есть, если не ставить цель избавиться от конденсатора в сетке или в катоде вых. лампы, считая их одинаково "вредными". Однако "практика" показывает, что подходящие лампы хорошо звучат с хорошими трансформаторами, то есть с индуктивной нагрузкой, а так же в случае, когда катод соединён с землёй. Таким образом, в ряде случаев, низкоомная лампа с трансформатором в драйвере и выходная с катодом на земле могут быть лучшим решением, невзирая на неизбежные конденсаторы в цепях смещения. Что, конечно же, не исключает множество других хорошо звучащих, по мнению людей их собравших, схемок, включая применение в драйверах пентодов, которым резистор в аноде прописан.

Мне кажется я излагаю общепринятые, всем понятные вещи и не понимаю, в чём тут может быть предмет дискуссии.

 Пример. Практическая задача, текущая, на столе, прям сейчас- выходной каскад работает от МКТ и обязательно надо допустить работу и с токами сетки, как это иногда наз. - А2. Смещение, по понятным причинам, фиксированное. Поэтому тут не только вопрос о "чистоте идеи", но и просто "работает как надо или нет?"....

[Алекс]

23 часа назад, Stan Marsh сказал:

Ну, возможно, речь об автосмещении без шунта, тогда ООСт увеличивает Ri.

Т.е. за счёт ООС слушаем с меньшим усилением, а потом при переходе на фикс отмечаем взрывную динамику!  Надо будет запомнить

[Xрюн222]

12 часов назад, Алекс сказал:

дроссель с межк. конденсатором что может быть чуднее и главное зачем)

А если после этого конд.стоит МКТ - все равно не годится? :)

[Алекс]

3 минуты назад, Xрюн222 сказал:

А если после этого конд.стоит МКТ - все равно не годится? :)

намёк на ЕМТ139А, так там дроссель в аноде ПЕНТОДА!!!

[Константин]

3 часа назад, Anatolii сказал:

Первый каскад орет на всю ивановскую а после идёт ограничение.

А что по раскрвыву АХ первой лампы, всмысле смещение сколько? Я к тому, чтобы fuzz-эффект не получить от источника с хорошей амплитудой.

[Xрюн222]

1 час назад, Алекс сказал:

намёк на ЕМТ139А, так там дроссель в аноде ПЕНТОДА!!!

Ну почему именно 139... А может на емт133 (от/для R80), там ровно они жe, те же самые  - но в аноде триода. И вроде считается 133 много круче даже.

И ещё, к примеру, парафидный транс  с АС2 качает РР на  АД1/АЛ5/ЕЛ12 и тп. Классика классичнее некуда.

[ТимВал]

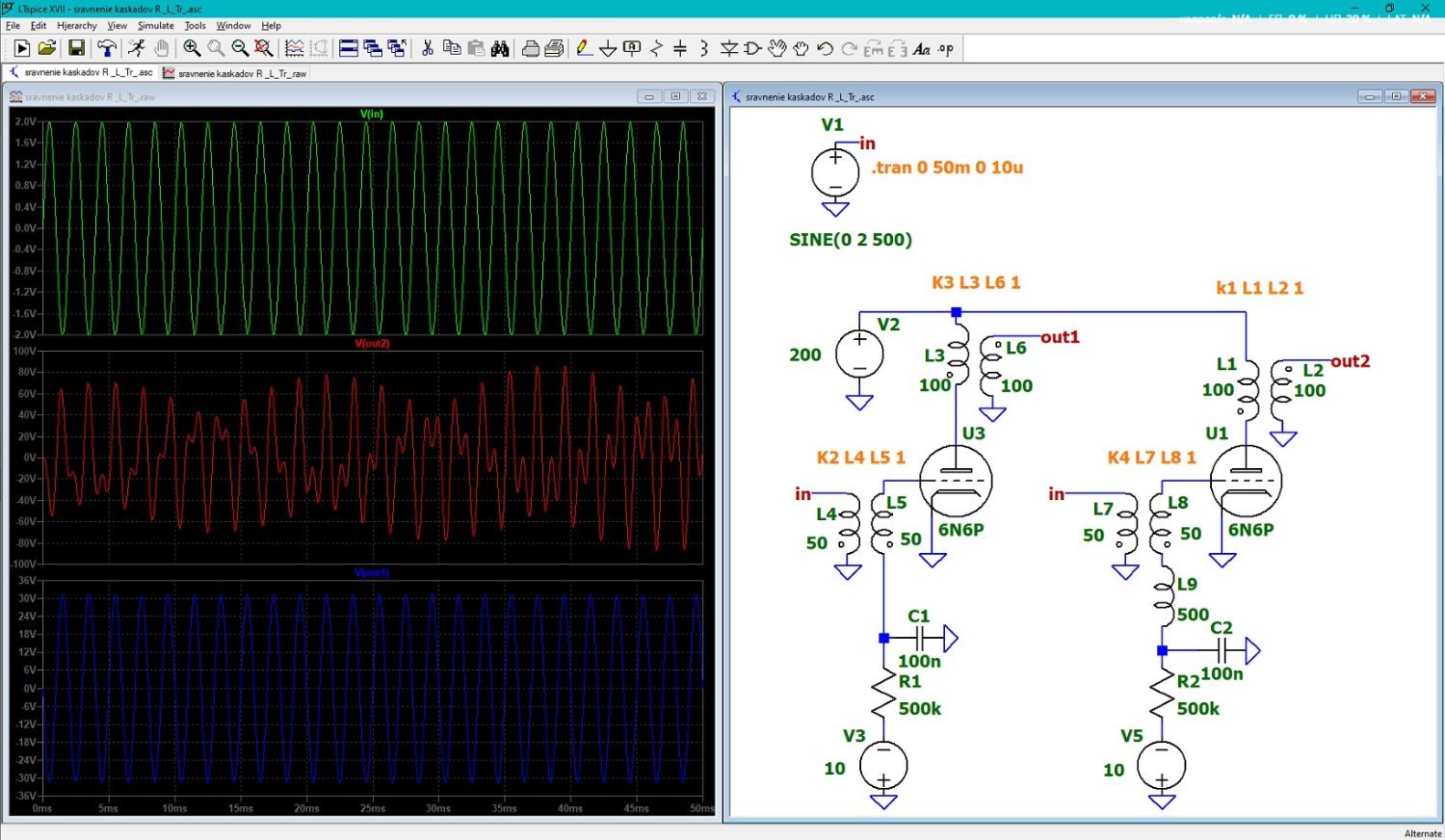

Ради интереса симульнул вариант с дросселем и РТ в смещении. Очень весёлая картинка получилась.

Ожидал что сигнала не будет вовсе однако он не только есть но и весьма "обогатился".  И на разных частотах очень разные "обогащения" получаются.

В общем, дроссель в данном месте не уместен совсем. Ну если только не хочется "бохатохо звуку".



[Anatolii]

"В общем, дроссель в данном месте не уместен совсем. Ну если только не хочется "бохатохо звуку".

Этот посыл выглядит не очень умно . И не корректно . Звук я хочу естественным и ничем не искаженным и не окрашенным .Есть такое произведение "Лиса и виноград "это очень подходит , если чего то не знаешь, то этого и не существует .

Вот что нашел в интернете. Умная мысль в последнем абзаце .

Сеточный дроссель — это катушка индуктивности, включаемая последовательно в цепь управляющей сетки лампы (или другого электровакуумного прибора) для подачи на неё отрицательного смещения. Его основная задача — обеспечить стабильное и сглаженное отрицательное напряжение смещения, а также эффективно подавить высокочастотные помехи (ВЧ-помехи), которые могут проникать из других цепей усилителя. sobiratel-sxem.ruforum.qrz.ru

Как это работает

Когда на управляющую сетку подаётся отрицательное смещение, оно смещает рабочую точку лампы, заставляя её работать в нужном участке анодно-сеточной характеристики. Дроссель в этой цепи выполняет несколько функций:

Подавление помех. Индуктивное сопротивление дросселя для высокочастотных сигналов значительно превышает его сопротивление для постоянного тока. Это позволяет эффективно «запереть» ВЧ-помехи в анодной цепи и не пропустить их в цепь сетки, что критично для стабильной работы усилителя.

Сглаживание напряжения смещения. Дроссель помогает формировать более ровное постоянное напряжение смещения, минимизируя пульсации.

Развязка по постоянному току. Он обеспечивает, чтобы источник отрицательного смещения (например, вспомогательный выпрямитель) не шунтировался входным сигналом, что повышает стабильность каскада.

 sobiratel-sxem.ruradiolamp.ru

Когда применяется

Такой подход особенно актуален в мощных усилителях и генераторах, где влияние помех на стабильность работы критично. В отличие от резистора, дроссель не вносит дополнительных потерь на постоянном токе (если не учитывать омическое сопротивление обмотки), что делает его более эффективным элементом для цепи смещения. sobiratel-sxem.ruforum.qrz.ruaudioportal.club

Важные нюансы

При проектировании схемы с сеточным дросселем нужно учитывать несколько моментов:

Индуктивность дросселя. Её выбирают так, чтобы индуктивное сопротивление на рабочей частоте было значительно выше сопротивления резистора в цепи сетки, но при этом не искажало полезный сигнал. radio-cq.ru

Паразитная ёмкость. Необходимо учитывать ёмкость между витками дросселя и его выводами, которая может создавать нежелательные паразитные связи.



Защита от перегрузок. При использовании внешнего источника отрицательного смещения важно предусмотреть схемы ограничения тока, чтобы избежать повреждения лампы при коротких замыканиях или ошибках в схеме. tubeamplifier.narod.ru

Таким образом, сеточный дроссель — это важный элемент для построения устойчивых и качественных ламповых усилителей, особенно в мощных каскадах

[Xрюн222]

Полагаю,это обзор от ИИ?  Ему/ей виднее, бесспорно.

А мнение Валерия Сергеевича лично я бы так подправил - "неуместен в данном месте" при данном на схеме включении.

[Anatolii]

Да , но это выжимки с реальных сайтов .у меня есть схемы от реальных разработчиков с легендарными именами , с подобными решениями . Могу выложить их по просьбе . А если схема отличается от "типовой" -вход ,шунт резистор на сетку ,с рег. уровня  ,катодный конд. И тот же резистор , конденсатор на сетку , вых лампы , со смещением автомат,часто  твз 1. 6,9 , то значит будет " бохатый "звук ,напомнило Фленжера(велик могучим русский  языка ) (с). Мне такие определения  засчитывается как неуважение. Попробуй вначале,а  потом  высказывай определения.

[Normann]

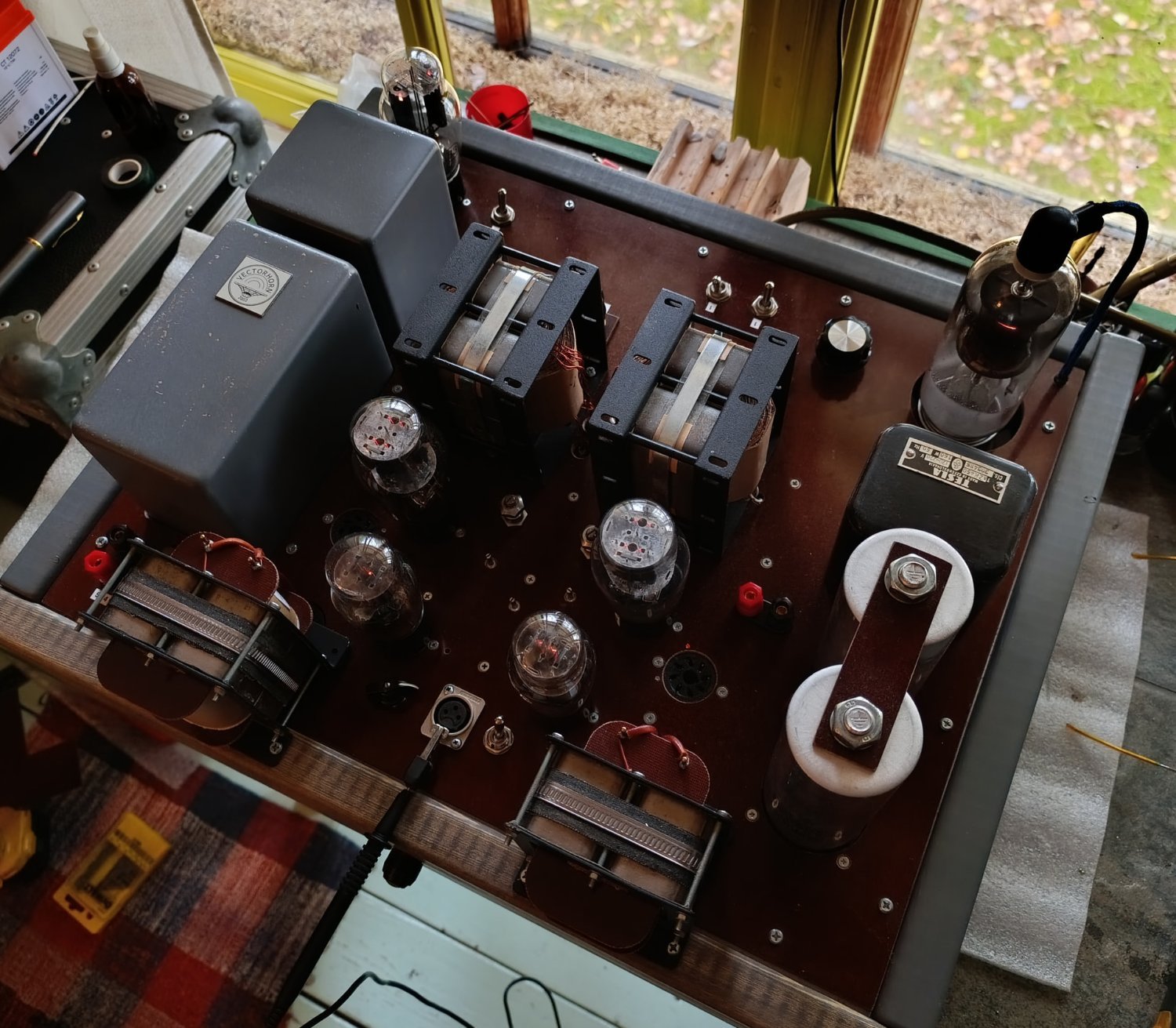

Усилитель без резисторов в анодах, катодах, сетках.

Такое бывает...

[Anatolii]

Я этого не встречал  и не рассматривал такое . Допускаю автор не добивался " бохатого" звучания

[Normann]

1 минуту назад, Anatolii сказал:

Я этого не встречал  и не рассматривал такое . Допускаю автор не добивался " бохатого" звучания

Это мой усилитель, Анатолий. Если Вы о картинке выше...

[Anatolii]

Снимаю шляпу . С уважением отношусь к нестандартнным решениям

[Xрюн222]

13 минут назад, Normann сказал:

Усилитель без резисторов в анодах, катодах, сетках.

Такое бывает...

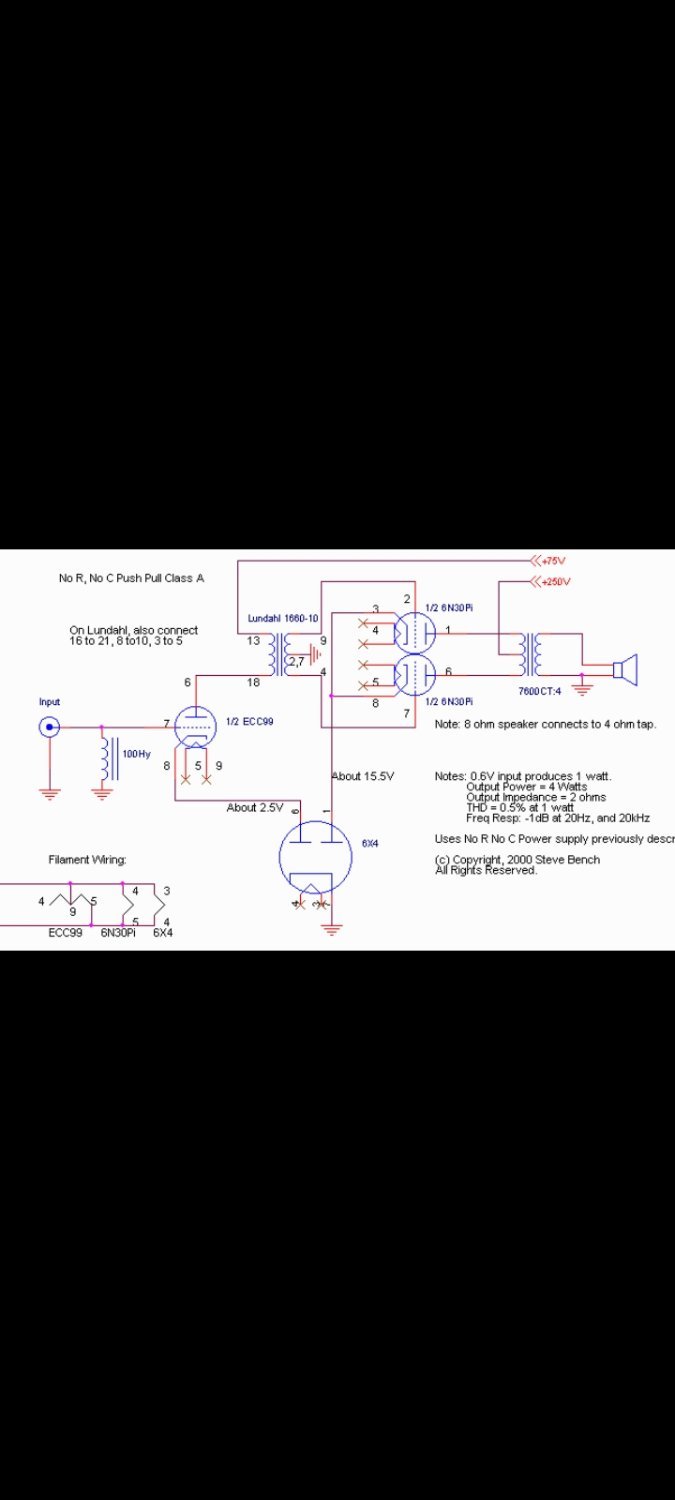

Как-то, довольно давно, кажется, на немецком сайте самодельщицком, была конструкция под названием "No R, no C amplifier", одни лампы, трансформаторы, дроссели.

[Anatolii]

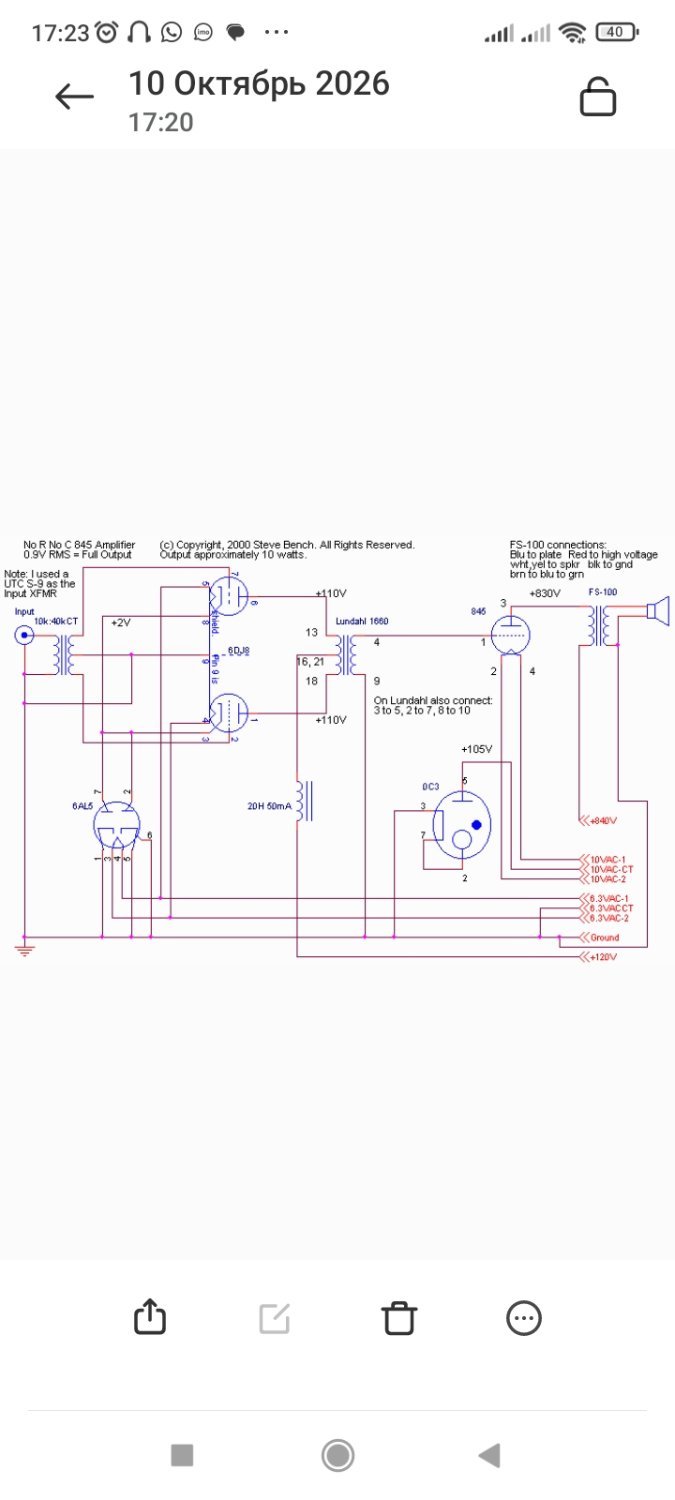

У меня тоже но R но С  схема из первого поста , лампы и дроссели .

[Normann]

20 минут назад, Xрюн222 сказал:

Как-то, довольно давно, кажется, на немецком сайте самодельщицком, была конструкция под названием "No R, no C amplifier", одни лампы, трансформаторы, дроссели.

Ну у меня резисторы есть, в БП смещения ). Так что я ещё не дорос!

[Xрюн222]

47 минут назад, Anatolii сказал:

У меня тоже но R но С  схема из первого поста , лампы и дроссели .

Фактически да, так и есть. Если не считать С в цепях смещения, через которые сигнал проходит, и в цепях питания, через которые в однотактах тоже сигнал проходит. Не нашел схем БП, но там тоже без R  и С обходилось

[Anatolii]

"Фактически да, так и есть. Если не считать С в цепях смещения, через которые сигнал проходит, и в цепях питания, через которые в однотактах тоже сигнал проходит. Не нашел схем БП, но там тоже без R  и С обходилось"

Я с удовольствием избавился бы  от С . Я их считаю самым большим злом для звука, возможно  применение аккум.  решение , но геморроя с  ними  предостаточно,вторым считаю угольные резисторы, ради этого и затевался этот проект. Обойтись без них. Моё мнение что сеточный дроссель нивелирует в т.ч. это негативное влияние от применения С в схеме питания . Ну никак без них.

[Anatolii]

7 часов назад, Константин сказал:

А что по раскрвыву АХ первой лампы, всмысле смещение сколько? Я к тому, чтобы fuzz-эффект не получить от источника с хорошей амплитудой.

Смещ. С3G примерно 2,8в . Корректор у меня больше вольта не выдает , по амплитуде считаю норм . Перем . В смещении  позволит перестроить режим . Если что не будет нравится.

[Normann]

С одного вольта не качнёт 45-ку. Усиления драйвера не хватит же для запаса амплитуды. Вы симфоническую музыку слушаете?
