Переделка лампового ФК

lenivo

By lenivo
in Analog

 Share

Recommended Posts

lenivo Local

lenivo

Posted
Posted

А у меня вопрос -читаю эту тему и тоже задумался свой ламповый корректор переделать....

Думаю пересобрать По концепции 6ж4п в первом каскаде с коррекцией в аноде в триодном включении, с нулевым смещением. Далее межкаскадный конденсатор и 6ж4п в пентодном включении с фиксированным смешением от выпрямленного и стабилизированного накала. Выход через конденсатор.

Лампы советские 6ж4п. Режимы отлажены под эти лампы. Звук очень нравится.....

Вопрос - смотрел много схем и не попадался пентодное включение на выходе.... Пентодное включение на входе есть почти всегда...... Но я хочу уйти от катодных резисторов полностью.....

Есть ли какие либо причины, почему не ставят пентодное включение на выходе фонокорректора?

Ноги растут из такой схемы Комисарова. Но первая лампа в триодном включении, добавлен выходной трансформатор, блок питания по другому собран....

Кстати после этой схемы полюбил лампы 6AU6, а потом перешёл к советским аналогам 6ж4п.

Пентод на входе не получается сделать без катодного резистора, либо надо ставить трансформатор на входе, чтобы сделать фиксированное смешение от питания накала.

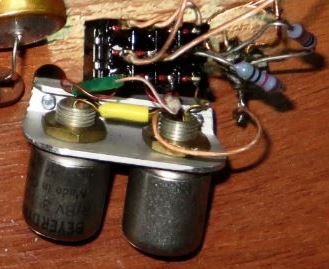

Трансформатор на входе у меня стоит, но он отключаемый для ММ головок...... А у меня головка основная головка МС с высоким выходом -ей не нужен входной трансформатор. Но есть и МС с низким выходом - Ортофоны .... там МС трансформатор нужен.

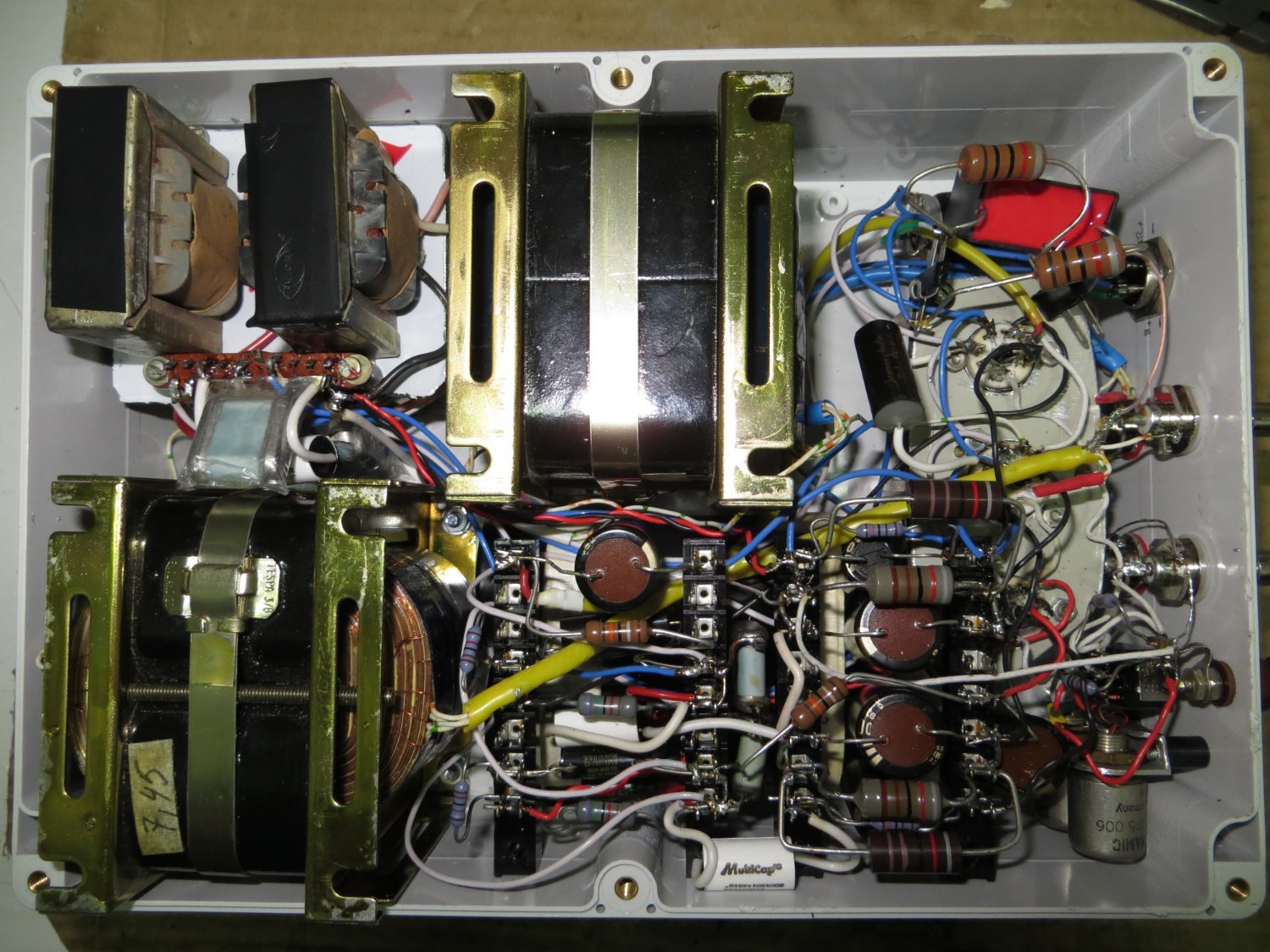

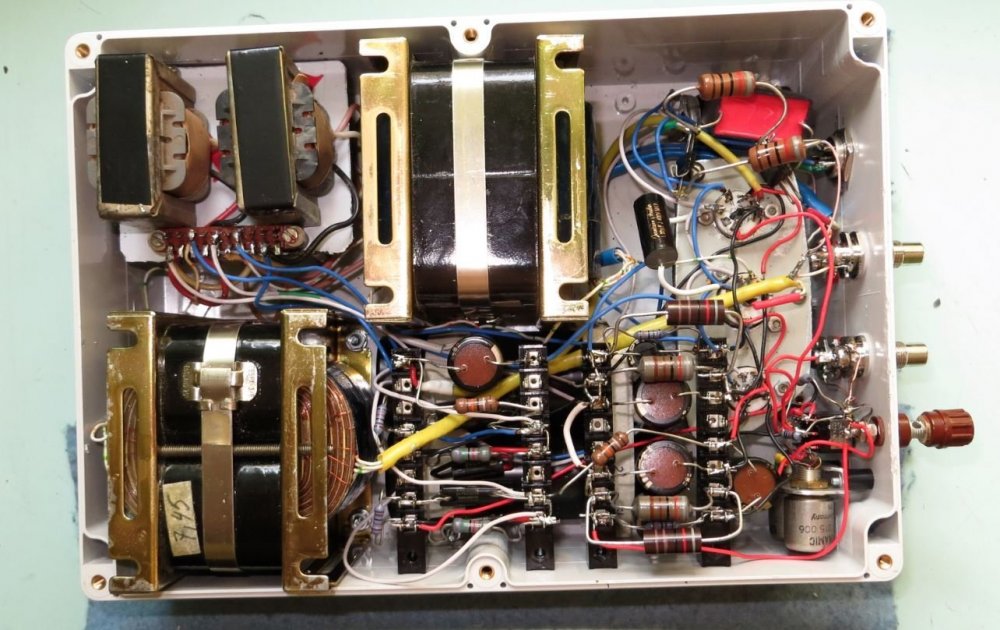

В итоге сейчас вот такая схема с трансформаторами на выходе, только на выходе ЕСС88 и чуть другое катодное сопротивление выходного каскада.  Схема не моя.... но собрано почти один в один.


Выходники от Марка Фельдшера, 6 дросселей по питанию, танталовые резисторы, конденсаторы Black Gate, лампы Телефункен - 6AU6 +ECC88.... Входные МС трансформаторы Бейродинамик.

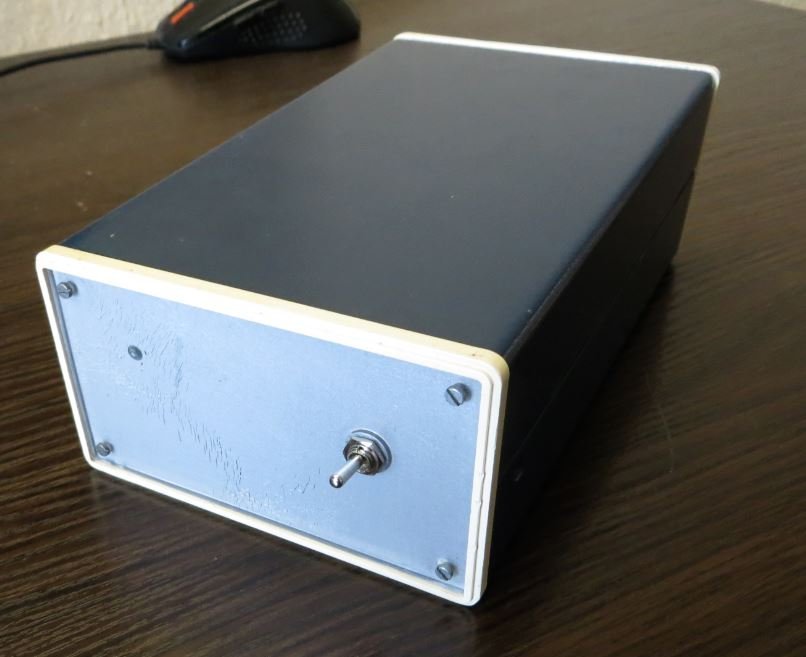

с выносным блоком питания

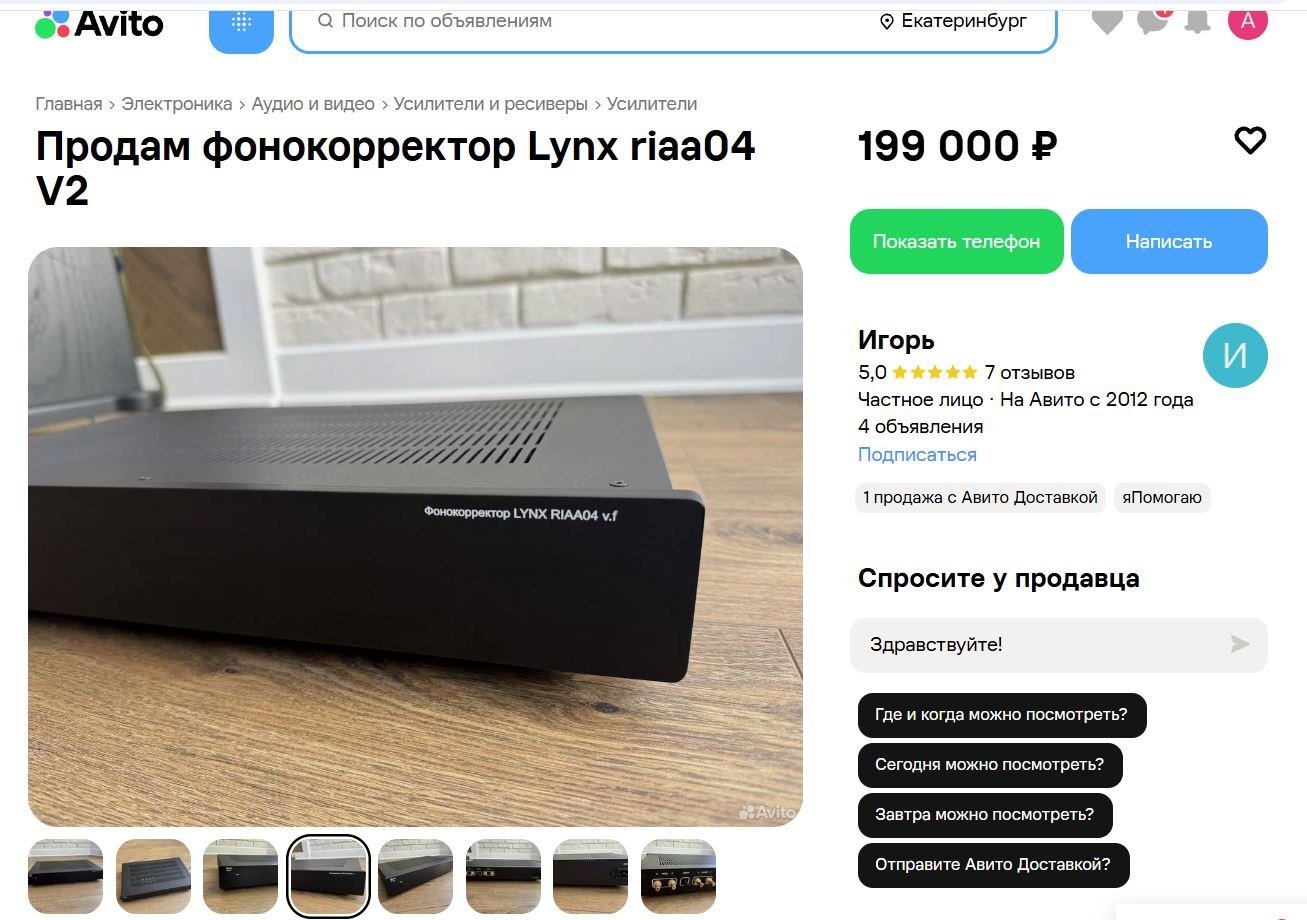

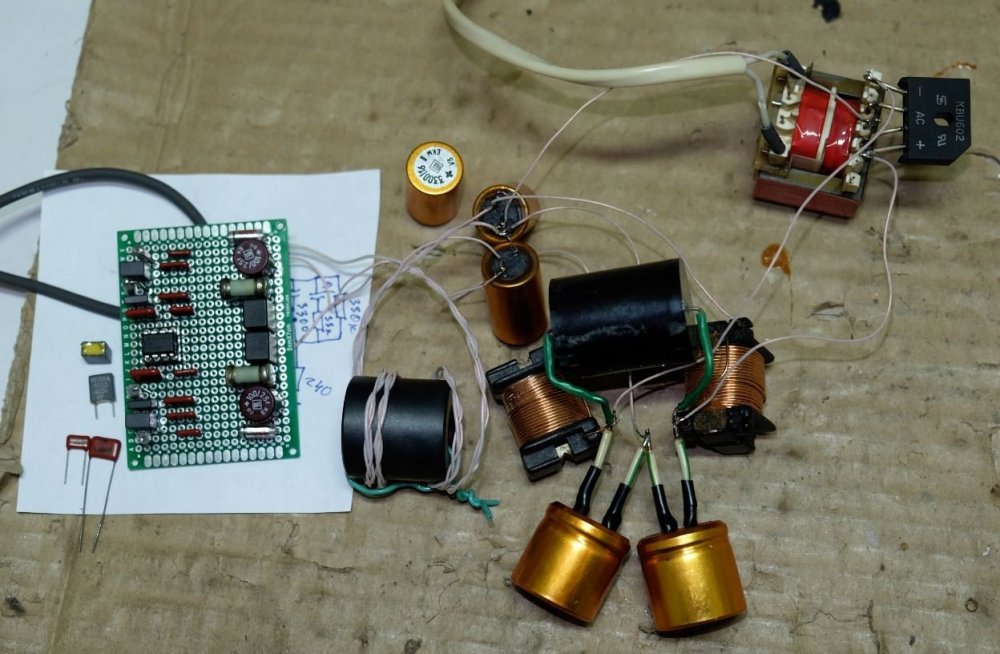

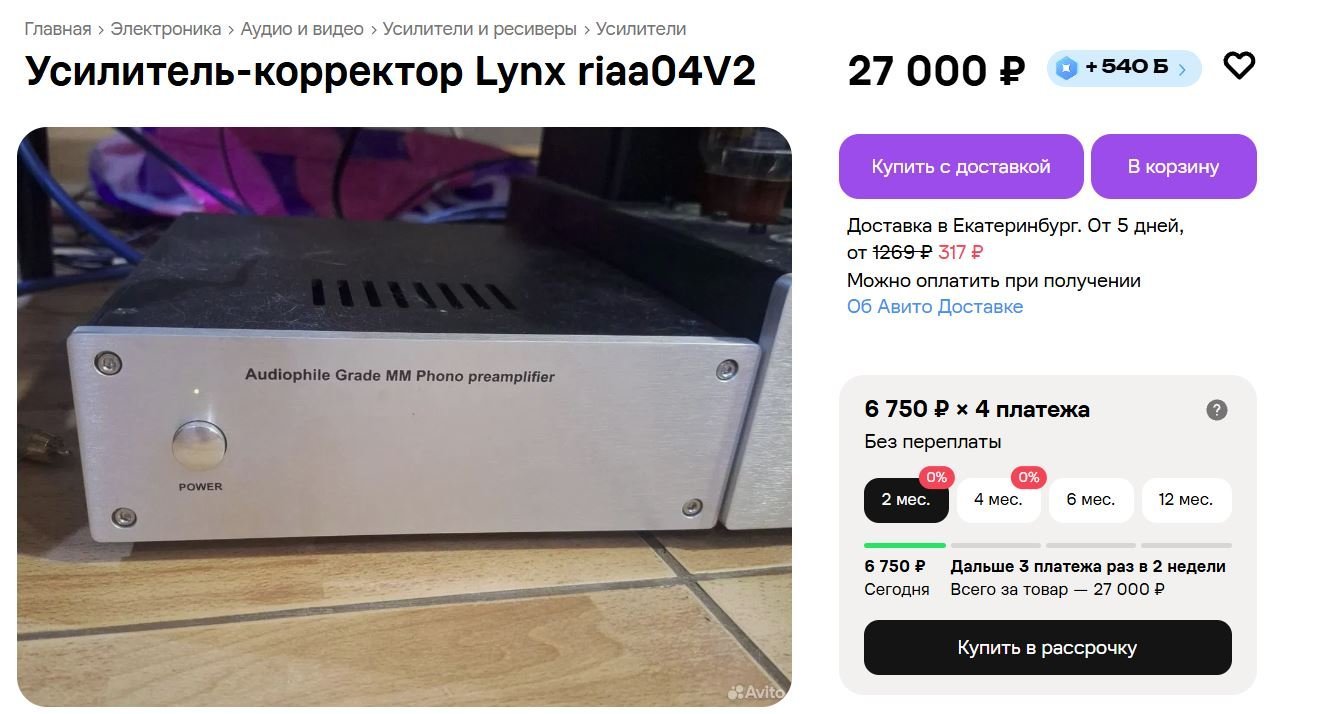

Но практически не слушаю его, так как играет хуже микросхемного LYNX 04 (собран на авторских платах в 2016 году).




Normann Local

Normann

Posted
Posted

Смысл пентода в первом каскаде, как мне всегда казалось, в высоком изначальном усилении и большом Ri. Тогда частотнозависимуюю нагрузку можно реализовать грамотно с минимумом элементов, не скатившись ниже шумового порога и не использовать никаких "лишних" элементов в коррекции, типа последовательного резистора... А с триодом, даже высоко-мюшным сомнительно добиться тех же бонусов.

Нарисуйте на ВАХах нагрузочную и покрутите её наклон в максимальных пределах относительно рабочей точки. Можно оценить запас по коррекции и линейность при этом. Ну и при слишком большой величине анодного резистора напряжение получится приличное, если сохранить нормальный ток. Да и выше мю Вы всё равно по усилению не подниметесь на НЧ, а на ВЧ есть риск скатиться в шумы (усиление ведь очень малым будет).

  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted
11 часов назад, lenivo сказал:

...не попадался пентодное включение на выходе...

Конечно, кому охота иметь дикое выхсопр. В первом каскаде пентод уместен, задача - максимально разогнать усиление. Как вариант - каскод. А на выходе... Ну, такое себе.



  • Like (+1) 1
BAA Master

BAA

Posted
Posted

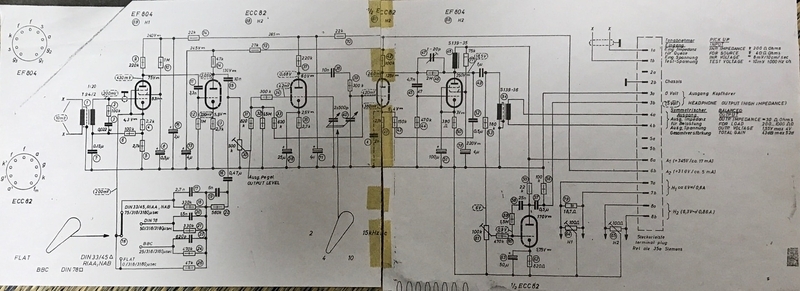

Что-то бутерброд, то есть Emt 139, неправильный находится гуглом. Все на триодах с трансформаторным повторителем на выходе. EC81.

???



Xрюн222 Mentor

Xрюн222

Posted
Posted

Это нашелся таки неправильный EMT139st, правильный это 139a или b.

St - вынужденная ситуация "абы как втиснуть два канала в корпус от/для одного".

Xрюн222 Mentor

Xрюн222

Posted
Posted

По ЕМТ самый главный и всезнающий - тов. J.P. van Vliet.

www.jpvanvliet.nl

EMT 139 b replica....

...

Neumann WV2 based phono stage

state-of-the-art mono/stereo MC phono tube RIAA amplifier based on the Holy Grail from 1958 for use with EMT 927 and EMT 930 turntables

...и т.д. и т.п.... still available in 2025...



Xрюн222 Mentor

Xрюн222

Posted
Posted
2 часа назад, BAA сказал:

Источник
https://kobanminato.hatenablog.com/entry/2022/10/11/173818

Некоторые излишества можно/нужно сократить, при желании клонировать. Кстати, попадался в руки точно такой же, вроде тоже b, но с ламповым каскадом вместо входного МС тр-ра.

BAA Master

BAA

Posted
Posted
19 hours ago, Xрюн222 said:

В корректоре ЕМТ-139 на выходе еф86 в пентоде, с понижающим трансформатором.

Так там ОС есть, который отрицательный, по напряжению, aka Schade feedback.
И совсем некстати, из персонального интереса. Насколько разумно (или принято) заводить второй или даже 4-й ящик (в случае стерео) для питания? В упомянутом устройстве явно конструктивные ограничения ввиду модульности конструкции.

Xрюн222 Mentor

Xрюн222

Posted
Posted
43 минуты назад, BAA сказал:

Так там ОС есть, который отрицательный, по напряжению, aka Schade feedback.
И совсем некстати, из персонального интереса. Насколько разумно (или принято) заводить второй или даже 4-й ящик (в случае стерео) для питания? В упомянутом устройстве явно конструктивные ограничения ввиду модульности конструкции.

Да там аж 2 ОСа есть, прямо скажем. В упомянутом устройстве абсолютно точно жёсткие конструктивные и энергетические ограничения - посадочное место одно и то же на все варианты, блок питания один и тот же на все варианты. Крутилки/переключалки на шасси и их не сдвинешь.

  • Like (+1) 1
lenivo Local

lenivo

Posted
  • Author
Posted
44 минуты назад, BAA сказал:


EMT-139st とクローンについて - Decca Decolaがお嫁入り.pdf 2.87 MB · 1 загрузка

Спасибо......

Посмотрел на фото - сопротивления тантал Шинко. Конденсатор ERO - ФОЛЬГОВЫЕ- голубые прозрачные.....

Схема с кучей настроек - но мимо моего понимания как построить прохождение сигнала....

Сегодня сравнивал оцифровку с фирменного компакт диска и с фирменным виниловым диском YELLO......

Сперва включил винил - прогрел систему - пару пластинок послушал - так слушаешь очень хорошо играет ......

Но включаешь оцифровку с USB-флешки - и всё винил сразу по качеству звука проигрывает...

Хотя на пргретой системе все звуки висят посреди комнаты и шорохов от пластинки совсем не слышно (на непрогретой системе щелчки от пластинок чуть чуть слышны). Все пластинки мытые...... Не хватает микротембров и детализации..... И еле заметная муть висит - но в глубину сцены проваливаешься и сидишь посреди звуков.

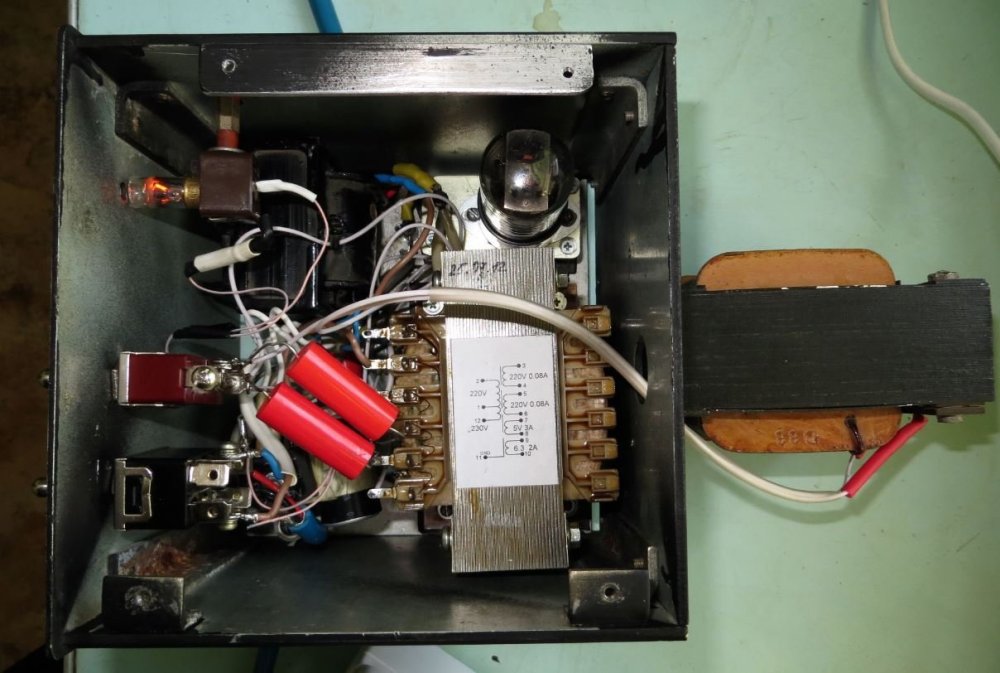

Хочу, в основном,  пересобрать блок питания - на основании опыта , наработанного на ламповых микрофонах...

Мне, кстати, на вновь собранном усилителе 6ж4п+2А3 - хватило усиления для работы с фонокорректором - даже уменьшать громкость пришлось ...... где то на треть от максимума.

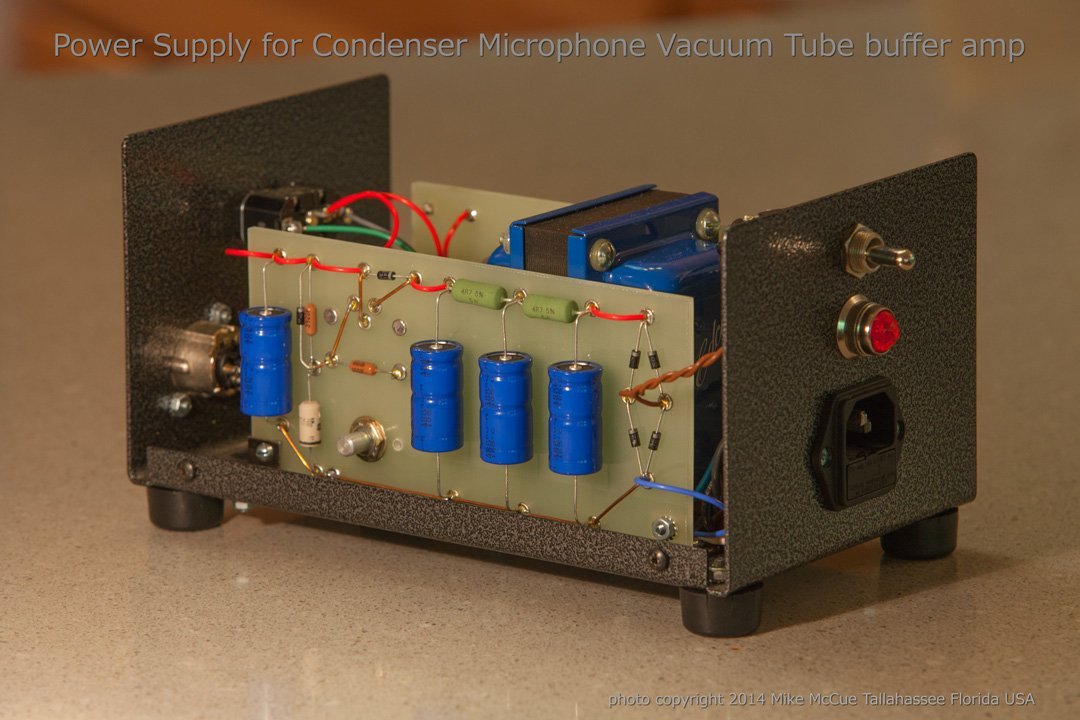

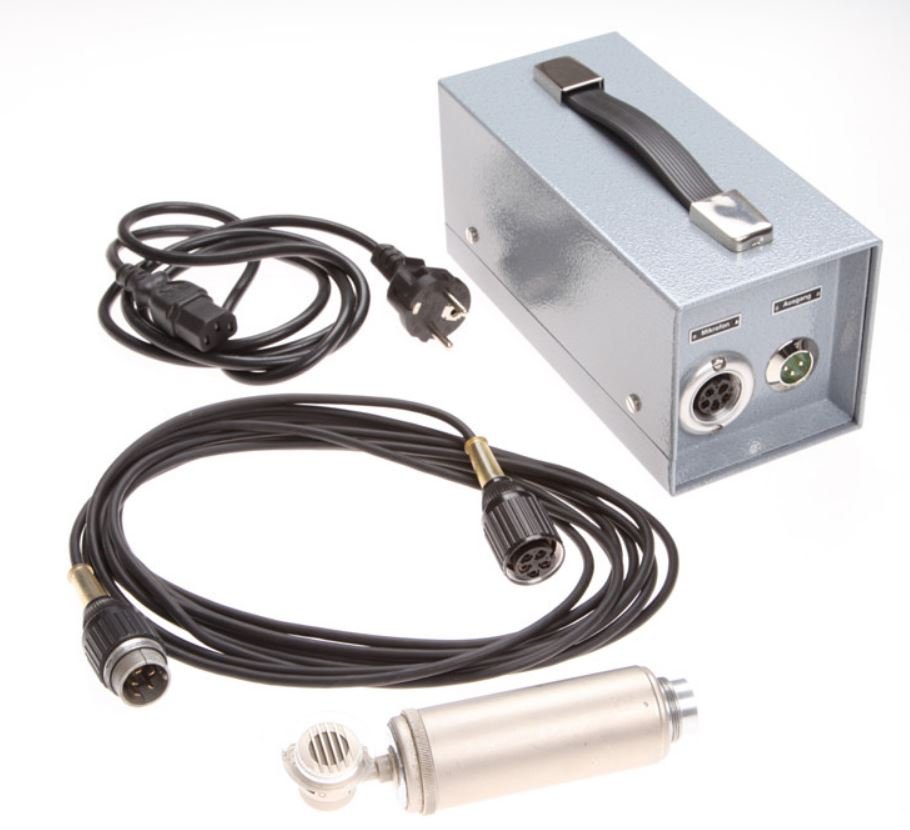

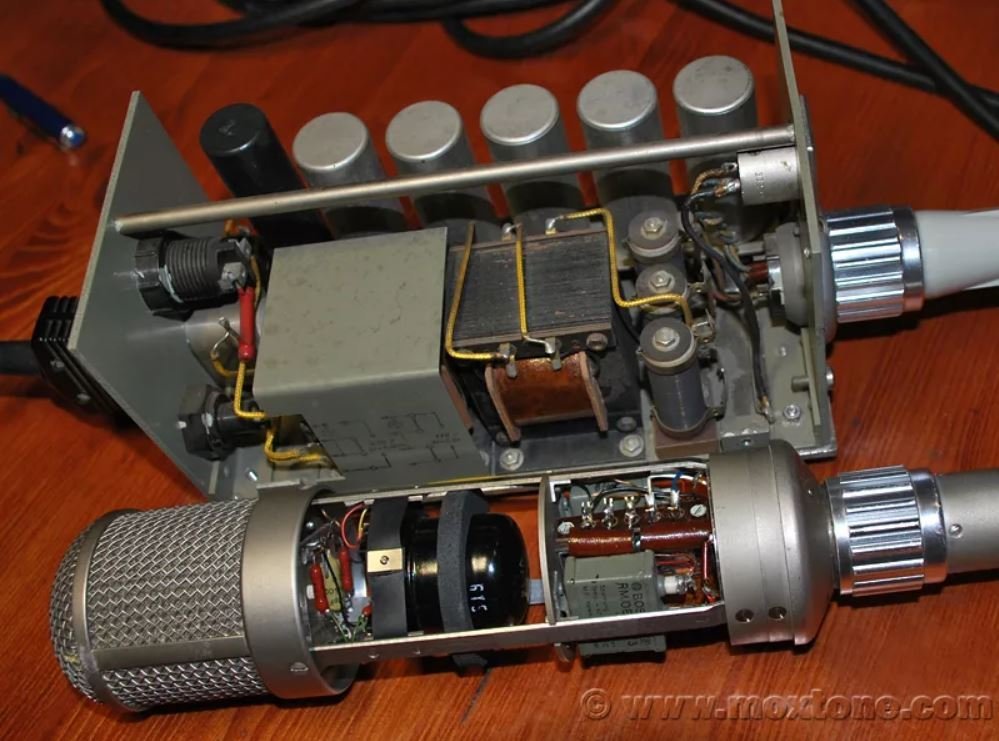

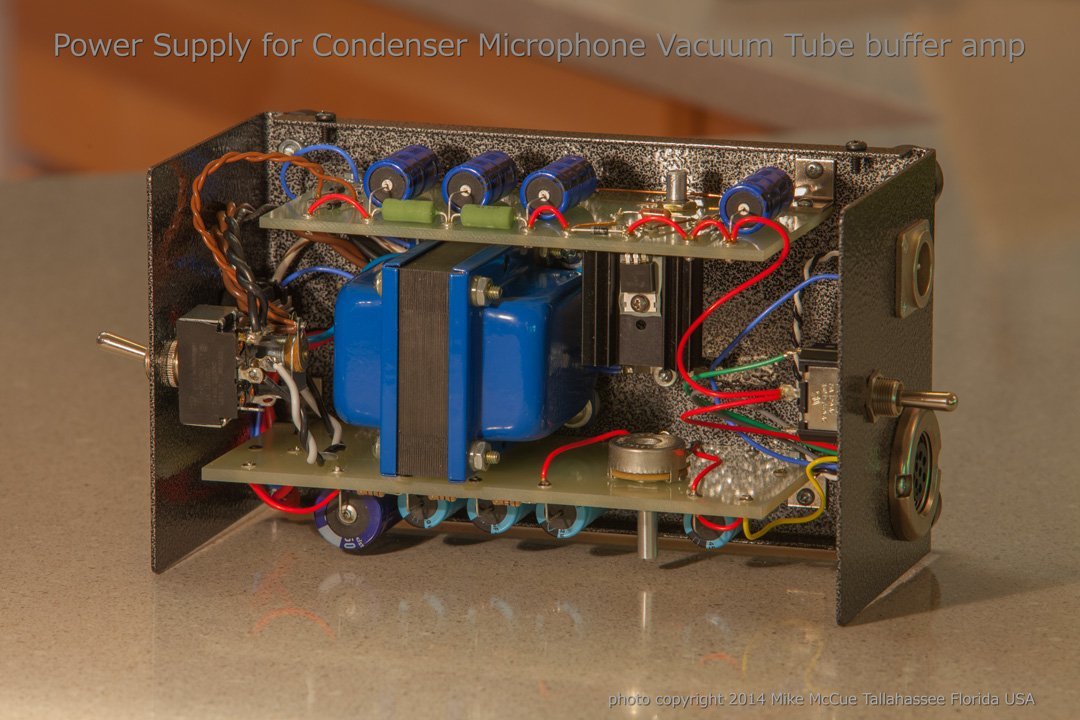

Кстати коробочку тут у фонокорректора - в том же форм факторе, в каком в те годы собирали блоки питания для ламповых микрофонов.











Xрюн222 Mentor

Xрюн222

Posted
Posted

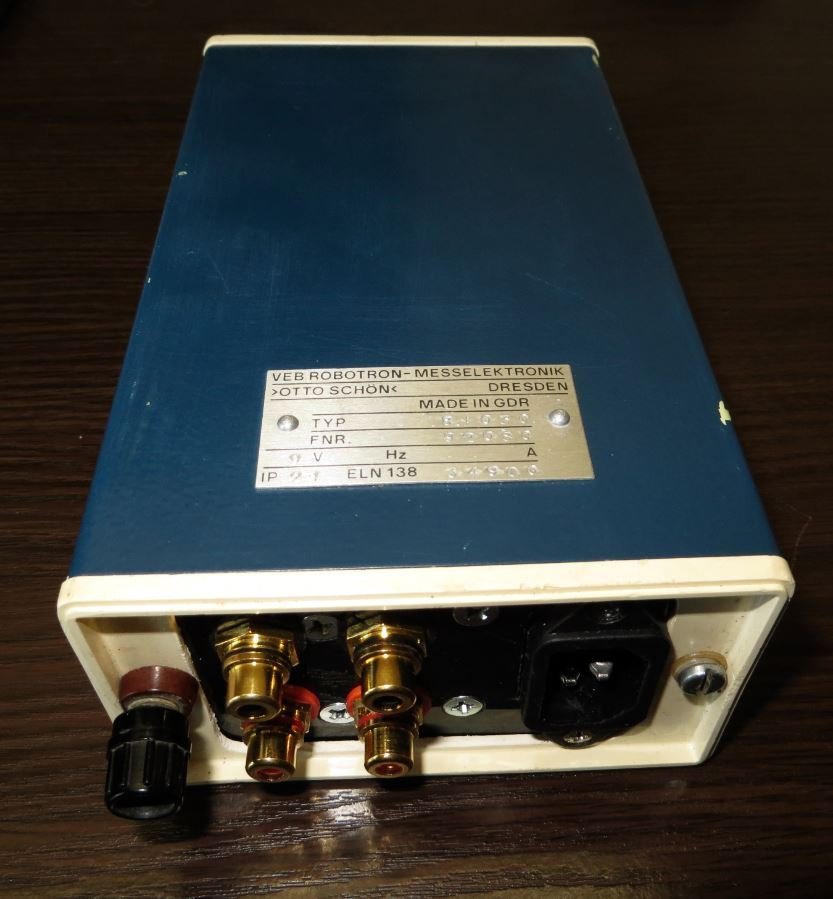

Коробочка в форм-факторе типового вставного блока для всех тогдашних столов ЕМТ. С типовым разъемом.

RSD Veteran

RSD

Posted
Posted
В 06.10.2026 в 09:49, lenivo сказал:

Но практически не слушаю его, так как играет хуже микросхемного LYNX 04 (собран на авторских платах в 2016 году).

Так вы хотите сделать ламповый, чтобы играл лучше, чем на имс?

lenivo Local

lenivo

Posted
  • Author
Posted
1 час назад, RSD сказал:

Так вы хотите сделать ламповый, чтобы играл лучше, чем на имс?

Хочу попытаться ....... С усилителями получается и с микрофонами тоже.

Просто фонокорректор стоит и не используется ....... Мне там не нравится как сделан блок питания .....  - неправильно..... Просто выпрямлен накал, но стабилизации нет ..... Не нравится как выпрямлено анодное напряжение - и не нравится напряжение анодного питания - хочу уменьшить до 150 вольт, чтобы в 160 вольтовые конденсаторы уместиться - а анодное на лампах  - 50-90 вольт. Не нравится непосредственная связь каскадов.... Вернее её следствие - большие номиналы катодных резисторов, которые к тому же перегреваются (3 ватта)... Хочу собрать без выходных трансформаторов - с выходным конденсатором.

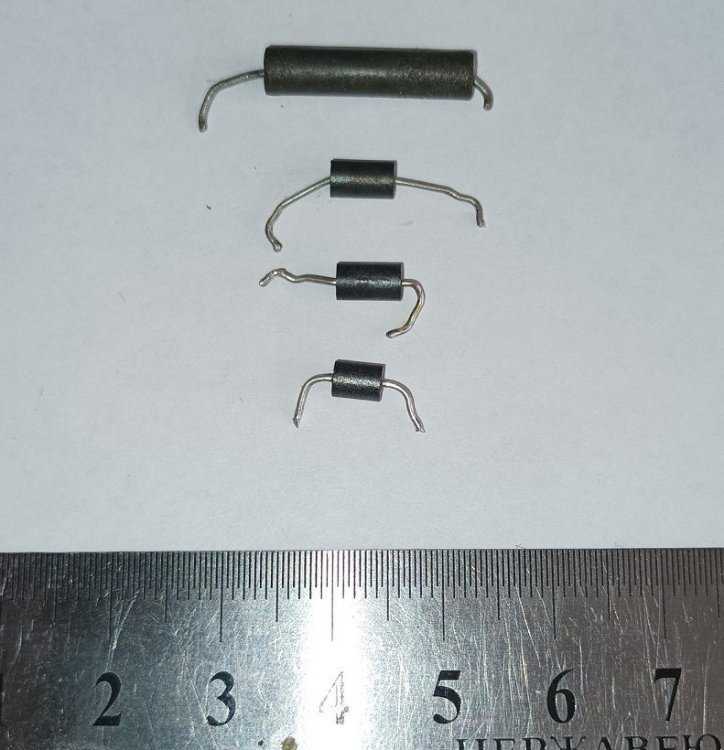

И внутренняя проводка не нравится - сейчас там стоит литц Кардас ..... хороший провод на то время..... но сейчас есть варианты сильно лучше ...... И ставил лампы Телефункен ......... Хотя изначальный вариант схемы от Евгения Комиссарова был на советских лампах ....... и как сейчас я понимаю ...... ставить иностранные аналоги это было БОЛЬШОЙ ОШИБКОЙ...... Но тогда НИКТО не написал, что советские 6ж4п и иностранные 6AU6 - что это хоть и аналоги, но НЕ ПОЛНЫЕ. И оптимальные режимы для них разные!!!



Межкаскадные конденсаторы и конденсаторы коррекции - хочется поставить сборные, Хотя там и стоят супер качественные конденсаторы американские КАРДАС с выводами Литц ..... За 14 лет после его сборки очень сильно подходы к сборке ламповых схем поменялись.......

Детали из которых собрано - нравятся .....  а вот как собрано - не нравится. При текущем анализе - много ляпов МНОЙ  тогда при сборке было сделано.

Стоит без использования , а детали там качественные....... Не получится звук -значит просто разберу на детали ....... Конденсаторы Black Gate WKZ, FK, NC - вполне могут и в других проектах пригодится ...... ну или уйдут кому-нибудь .... кому они нужнее. А там ещё есть WIMA Black Box - поливиниленсульфидные конденсаторы - тоже сейчас трудно доставаемые....... Самое главное там у деталей наработки нет ...... так как слушал, в основном, микро схемный фоно корректор.

И да я думаю - если исправить ошибки и правильно всё настроить, я думаю он вполне поборется микро схемным фоно корректором ...... даже в текущем состоянии он и не очень то сильно проигрывает то .... Сделаю крайне короткую сигнальную линию............                            ну и послушаю чего получится.
