Расчёт рабочей точки по ВАХ. Усилитель SE на 6н7с + EL34

Сергей Ал. · August 30, 2022

1 минуту назад, Xрюн222 сказал:

...с добавлением МКТ сохраняется переходной конденсатор

При фиксированном смещении. Я предпочитаю в таких случаях выходной каскад с автоматическим.

Сергей Ал. · August 30, 2022

11 минут назад, Ollleg сказал:

Дайте параметры усиления и схему на бумаге, добавим ещё один вариант.

Схему (для 2А3) я приводил, в этой теме вряд ли такой вариант актуален. Если вопрос возникнет в теме ГУ-50 - готов поделиться своим опытом (применительно к 300B, но требования к драйверу аналогичны).

Stan Marsh · August 30, 2022

12 минут назад, Сергей Ал. сказал:

непосредственная связь КП с выходным каскадом

Разумеется. Вспомним Куксенко.

12 минут назад, Ollleg сказал:

...если ребята схему просчитают и дадут данные, почему не добавить?

Конечно.

Ollleg · August 30, 2022

12 минут назад, Сергей Ал. сказал:

Схему (для 2А3) я приводил, в этой теме вряд ли такой вариант актуален. Если вопрос возникнет в теме ГУ-50 - готов поделиться своим опытом (применительно к 300B, но требования к драйверу аналогичны).

Сергей, тема про ГУ-50 создана, к ней после завершения этой темы попробуем "перебраться", пока там ни гу ни мя.....

Но если для Ел34 как то МКТ сгодиться - рисуйте! Если нет, используем труд Александра (nepalimso) там, просто обязаны это сделать.

Ollleg · August 30, 2022

8 минут назад, Ollleg сказал:

тема про ГУ-50

Стас, Никита, Сергей, Александр,

поможете тогда ? Я один вообще ничего не смогу....

Stan Marsh · August 30, 2022

7 минут назад, Ollleg сказал:

поможете

Поможем, куда мы денемся-то?

Ollleg · August 30, 2022

2 минуты назад, Stan Marsh сказал:

Поможем, куда мы денемся-то?

Да кто вас знает, пошлёте например нужную литературу читать..... :smile-03:

Ollleg · August 30, 2022

37 минут назад, Сергей Ал. сказал:

Если вопрос возникнет в теме ГУ-50 - готов поделиться своим опытом (применительно к 300B, но требования к драйверу аналогичны)

Очень хорошо. Я на заметку взял и не слезу потом. :smile-50:

юрий робертович · August 30, 2022

Схему с МКТ не люблю, от слова СОВСЕМ.

То вам мало два каскада 6н8с без Ск, ~100, то много, не поймешь, ребус... Можно и на 6г1, кто мешает?

Живет запросто от 6с4с до 6п31с, суперлинейная. ЕЛ34 отдайте гитаристам, им нужнее

Ollleg · August 30, 2022

38 минут назад, юрий робертович сказал:

Схему с МКТ не люблю, от слова СОВСЕМ.

То вам мало два каскада 6н8с без Ск, ~100, то много, не поймешь, ребус... Можно и на 6г1, кто мешает?

Кому мало? Нам много.

Может просто тему лень читать?

Ну так же нельзя, без разбора вклиниваться в тему и нести свою весть, лиж бы что то сказать......

Про усиление всё кратко тут есть, ВСЕГО ОДНА СТРАНИЦА!

https://newaudioportal.com/topic/611-усилитель-se-на-el34-полный-расчёт-включая-блок-питания/#comment-24713

38 минут назад, юрий робертович сказал:

ЕЛ34 отдайте гитаристам, им нужнее

Этот совет уже напоминает мантру "Ом" :suicide:

юрий робертович · August 30, 2022

Извиняйте, не читал, очень редко, и то никак не мог приставить ... ко лбу.

ПС: Не собираюсь, сорри.

Ollleg · August 30, 2022

1 минуту назад, юрий робертович сказал:

Извиняйте, не читал, очень редко, и то никак не мог приставить ... ко лбу.

ПС: Не собираюсь, сорри.

Да нет никаких проблем, кроме одной - не нужно ненужной информации добавлять сюда, если не в теме.

У Вас есть прекрасная тема "SE на ГУ-50", сосредоточьтесь на ней, она очень полезна всем, мы позже к Вам присоединимся и постараемся что то полезное ещё добавить.

С искренним уважением. :friends:

юрий робертович · August 30, 2022

СПАСИБО!!!

nepalimso · August 30, 2022

3 часа назад, Ollleg сказал:

Разумеется, под МКТ мы ОБЯЗАНЫ уменьшить анодное питание каскада на 6п6с. И никак иначе.

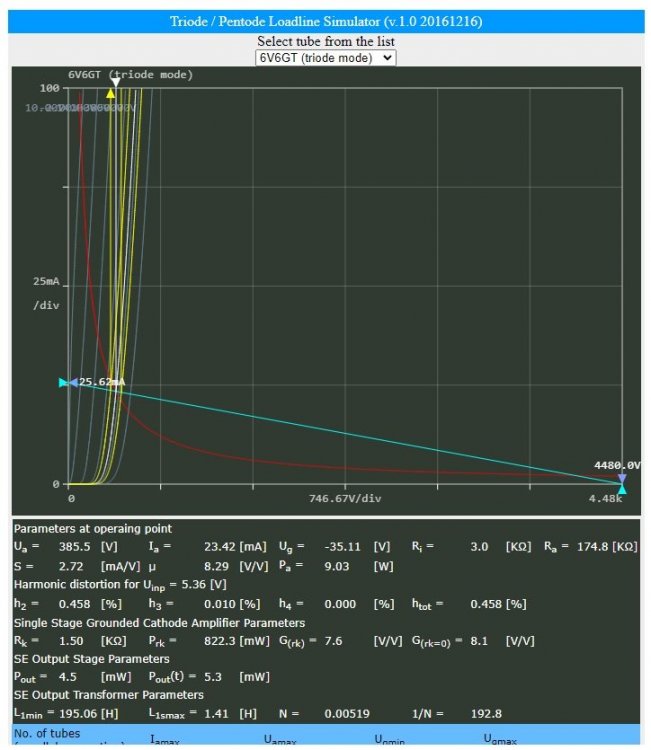

НЕ обязательно я считал в мкт в режиме Еа=390в Iа=23,5ма Ра=9вт Ri=3ком

Разница для лампы при работе на мкт по переменке нагрузка очень большая и в даном случае до сеточных токов на средних частотах режим работы выглядит так, тр. работает только на входную ёмкость ел 34

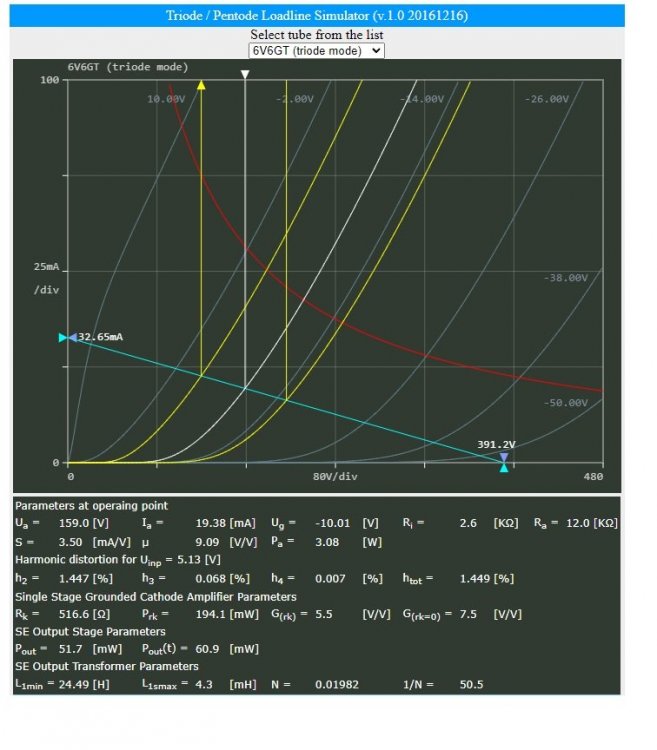

к.г.0,46% при входном для 6п6 5,36 в с резистором 12 ком

к.г. 1,4% при одинаковом входном напряжении.

К тому же по перегрузке с резистором на катоде -10в в тр каскаде -35в

По усилению 0,2в *12,5*7,6*1,42=26,98в амплитудное значение

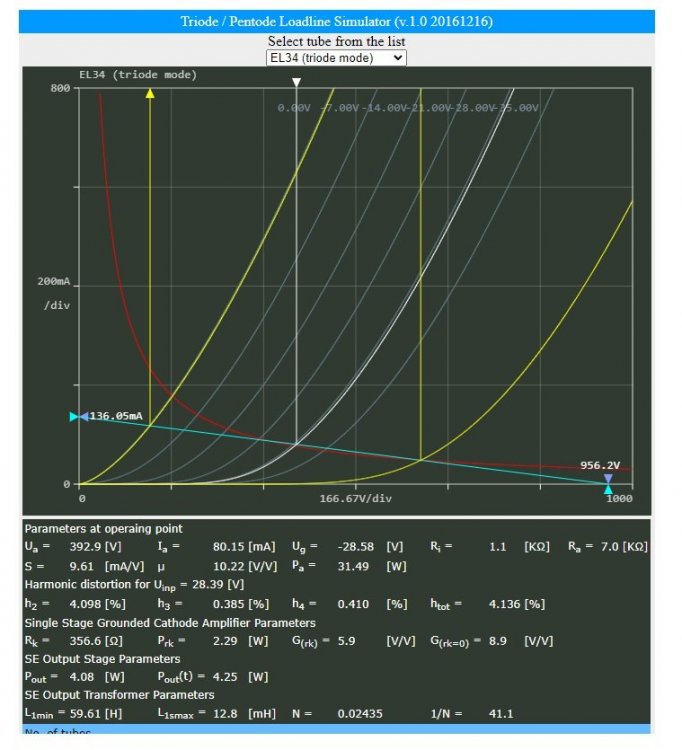

ел 34

На сетке 28,6в

вроде всё не плохо.

Хотя я согласен некто из начинающих такое делать не будет.

zvuk24 · August 30, 2022

Александр . Есть еще народный сердечник EI120 с окном 20*60. Можно на нем прикинуть под 6п6с . Рисунок послойный понятен , поэтому можно расписать в строчку.

Ollleg · August 30, 2022

4 часа назад, nepalimso сказал:

7 часов назад, Ollleg сказал:

Разумеется, под МКТ мы ОБЯЗАНЫ уменьшить анодное питание каскада на 6п6с. И никак иначе.

НЕ обязательно я считал в мкт в режиме

Это не ко мне, это не я сказал.

nepalimso · August 30, 2022

2 часа назад, Ollleg сказал:

Это не ко мне, это не я сказал

Извиняюсь выхватил не вашу фразу

3 часа назад, zvuk24 сказал:

Есть еще народный сердечник EI120 с окном 20*60.

Можно но окно меньше основная проблема Ri=3000 ом нужно набрать индуктивность скажем использовать например пр0,224 пересчитывать заново для ЕI 120 лень.Важно следующее слоёв не меньше 18 для первички и вторички (витков в вторичке на 1 больше в каждом слое чтобы скомпенсировать постоянный ток анода в первичке и кпд тр.) , L не меньше 80Гн и собственная ёмкость вторички плюс входная ёмкость лампы должна быть примерно в 1,5-2 раза больше чем собственная ёмкость первички. Я не просто так спрашивал входную ёмкость ел 34 Конкретно для данного тр. оптимально 80-150пф если меньше или больше надо корректировать толщину изоляции в вторичке (или в первичке)

Если все правильно то я в своей теме показывал импульсные характеристики такова тр.

В данном извините кривом режиме работе 6п6 тр. лучше чем резистор + конденсатор

Тут выше предложили 6н9 одна половинка с повышенным Еа конденсатор катодный повторитель можно ту же 6п6 с непосредственной связью с ел 34 такое решение самое оптимально на мой непрофессиональный взгляд , правда требуется блок питания с несколькими выходными напряжениями , да ещё и катодный повторитель которые не любят.

Buran81 · August 31, 2022

6 часов назад, nepalimso сказал:

основная проблема Ri=3000 ом нужно набрать индуктивность

3000ом , это не проблема и Е120 там и близко не требуется, ибо ток через лампу маленький. И набрать индуктивность для такого тока,это вообще не вопрос. ИМХО.для старых участников форумов,это пора бы давно понимать.

ДимДимыч · August 31, 2022

Да, действительно не нужно EI120

Взять легко доставаемый и совсем недорогой ОСМ-0,16

Индуктивность наберётся в лёгкую.

Можно даже и осм-0,1

nepalimso · August 31, 2022

1 час назад, ДимДимыч сказал:

Да, действительно не нужно EI120

Да можно но мотать тонюсеньким проводом 0,12-0,15 8000-9000 витков ну нафиг. К тому же у меня есть некоторые старые портальские догмы по сопротивлению обмоток , а так да можно.

Можно и бифилярно .

Buran81 · August 31, 2022

20 минут назад, nepalimso сказал:

Да можно но мотать тонюсеньким проводом 0,12-0,15 8000-9000 витков ну нафиг

Не правда.

Вы по видимому не разбираетесь в теме или просто пересказываете чужие байки.

У меня в макете стоит межкаскадник с 6п6с . Сердечник U38 сечение 7см.кв. окно 19×57. Витков около чуть более 4тыс. проводом 0.2мм. Полоса по низу от 5 или 6Гц... Вес трансформатора 1.8кг.

Так что изучайте вопрос, по которому пытаетесь давать людчм "советы"

ДимДимыч · August 31, 2022

На осм-0,16 за глаза хватит 4000вит.

Бифилярно так вообще легко.

Подобрать нужный диаметр пэлшо и никаких проблем.

Катушку обязательно проварить в воск-парафин.

nepalimso · August 31, 2022

22 минуты назад, Buran81 сказал:

0,12-0,15 8000-9000 витков

Я имею в виду пер + вторичка или у вас 2000 витков тогда у вас точно не осм.

33 минуты назад, Buran81 сказал:

У меня в макете стоит межкаскадник с 6п6с . Сердечник U38 сечение 7см.кв. окно 19×57. Витков около чуть более 4тыс. проводом 0.2мм. Полоса по низу от 5 или 6Гц... Вес трансформатора 1.8кг.

Можно показать полную намотку тр. и осциллограммы на 20гц 10кгц 100кгц с 6п6с нагруженного на 100-200пф при выходном напряжении 35в тем более он у вас стоит в макете это не долго.
