Расчёт рабочей точки по ВАХ. Усилитель SE на 6н7с + EL34

Климентий

By Климентий
in Help for beginners

 Share

Recommended Posts

Ollleg Mentor

Ollleg

Posted
Posted
1 минуту назад, Xрюн222 сказал:

Бокарев, например, отказался от "драйвера по Бруски"...

Никита, по какой причине? Он как то это трактовал?

  • Replies 1.1k
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Климентий
Климентий

Всё эти программы есть... Книги и справочники тоже есть. Но чтобы из всего материала книги собрать готовую рабочую методику расчёта это нужно быть очень подготовленным специалистом. И новичкам этот пр

Климентий
Климентий

Один из самых частых вопросов новичков, является именно этот. Как бы совместными усилиями изложить методики расчёта рабочей точки для  наиболее популярных и распространённых ламповых каскадов. Не ссыл

Stan Marsh
Stan Marsh

Всё есть в книжках. Напряжение источника питания выбирается максимально возможным, но так, чтоб это не привело к излишним техническим сложностям. Рабочая точка выбирается из условия непоявления сеточн

Posted Images

Ollleg Mentor

Ollleg

Posted
Posted
10 минут назад, юрий робертович сказал:

ЗАЧЕМ 6н8с с С катода - ?

Снова будете ворчать, но Бруски ПРАВИЛЬНЫЙ драйвер


Для этого правильного у нас напряжение неправильное, желаете применить - пишите все расчёты, начиная с БП, подробно и с пояснениями для новобранцев, откуда что , почему и как считали.

Возьмётесь, Юрий Робертович?

Соответственно названию темы.



2 минуты назад, юрий робертович сказал:

Могу даже со старого АПа назвать кто еще, просто не хочу

Не нужно называть, считать нужно.

Будет дополнительно ещё и Ваш вариант расчёта усилителя.

Расчёты!

nepalimso Community Regular

nepalimso

Posted
Posted

Мне всё таки видеться межкаскадный транс с понижением скажем 1 - 0,75 тогда ел 34 можно по полной раскачать  конденсаторы в катодах ставить регулятор громкости не более 10ком лампы с током.

ДимДимыч Mentor

ДимДимыч

Posted
Posted
В 23.08.2022 в 13:33, ДимДимыч сказал:

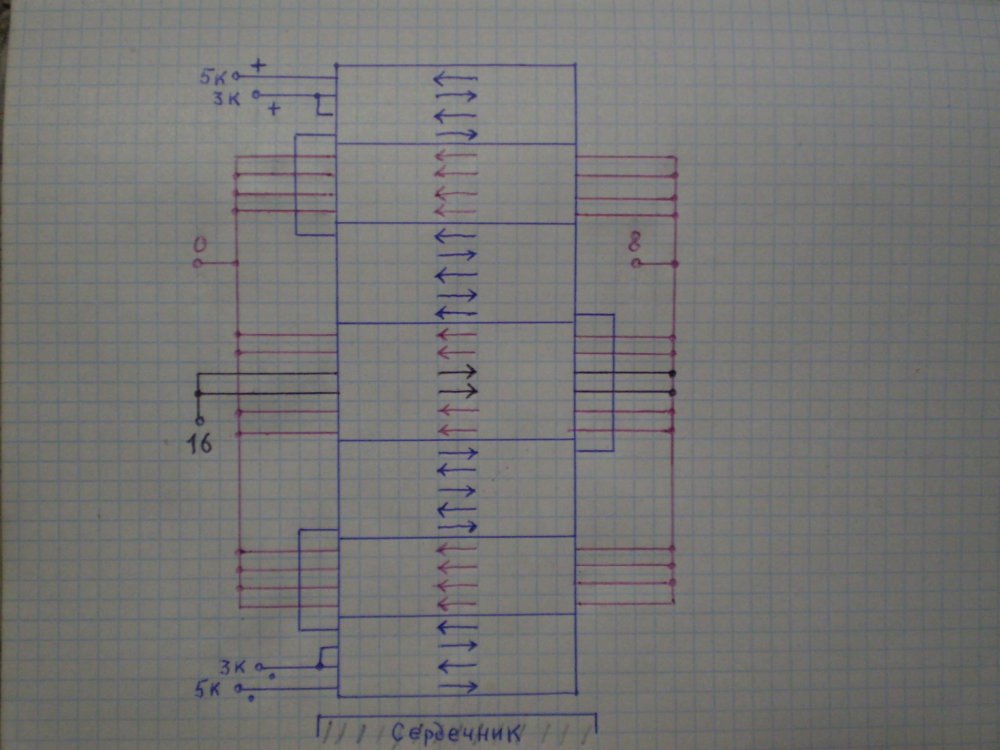

Простая технология намотки твз на ОСМ-0,4 с родным каркасом.

Габарит намотки 65*20,5 мм.

Ra=3 или 5к/4 или 8 Ом.

Стрелка обозначает слой и направление намотки.

Цвет: синий-первичка, красный-вторичка на 4 Ом, чёрный-добавка на 8 Ом ( мотается в 2 провода, 2 слоя).

   Параметры опишу 2-мя пунктами, так проще воспринять:

Rа=3к/ 4;8 Ом.

  L=30Гн,  ток до 100мА.

Первичка провод 0,355мм( стандарт).   Слой=158 вит, на 3к 14слоёв =2212 вит,  сопротивление=98 Ом.

Вторичка на 4 Ом провод  0,71мм.  Слой 82 вит, всего 8 запараллеленных слоёв, сопротивление 0,11 Ом (приведённое 83 Ом).

Добавка на 8 Ом провод 0,85мм.  Слой сдвоенным  33 вит и так 2 раза( 2 слоя)

 Сопротивление 0,065 Ом.

Итого на нагрузку 8 Ом  115 вит= 0,11+0,065=0,175 Ом ( приведённое 65 Ом)

  Rвых на 4 Ом нагрузки =1,28 Ом.  Дэмпфактор=3,13

Rвых на 8 Ом нагрузки =2,47 Ом. Дэмпфактор=3,24

КПД=94...94,6%

            Перейдём к Ra=5к/4;8 Ом.

L=48 Гн,  ток до 100 мА.

Первичка   18 слоёв =2844 вит, сопротивление 126 Ом.

Вторичка на 4 Ом приведённое = 132 Ом.

Вторичка на 8 Ом приведённое = 107 Ом.

Rвых на 4 Ом нагрузки =0,84 Ом Дэмпфактор=4,76

Rвых на 8 Ом нагрузки =1,6 Ом      Дэмпфактор =5,0

КПД=94,8....95,3 %

(  Изоляция межъслойная  0,05 мм;  межъсекционная 0,3 мм;    коэффициент вспучивания 1,15).

Толщина немагнитной прокладки = 0,15...0,18 мм.

  Вполне несложно намотать.

Если будут вопросы задавайте....чтобы конкретно устранить все малые непонятки по технологии).

Упор сделан на правильную индуктивность и правильную вторичку !

Хороший звук для любой акустики!

      Потом немного погодя дам подобное для нагрузки 8 и 16 Ом.




Как и обещал: Ra=3 или 5к/8 или 16 Ом.

Первичка без изменений.

1) Ra=3к/8;16 Ом

   Вторичка на 8 Ом провод 0,5мм  слой 114 вит, всего 12 в параллель, сопр...=0,215 Ом( приведённое 80 Ом)

Добавка на 16 Ом провод 0,63мм. Слой сдвоенным 46 вит и так 2 раза(2 слоя)

Итого 160 вит.

Сопротивление на 16 Ом =0,375 Ом. (приведённое 72 Ом)

Rвых на 8 Ом=2,46  Дэмпфактор =3,25

Rвых на 16 Ом=4,8 Ом  Дэмпфактор=3,3

КПД=94....94,3 %

    2)Ra=5к/ 8;16 Ом.

Приведённое вторички на 8 Ом=134 Ом

Приведённое вторички на 16 Ом=119 Ом.

Rвых на 8 Ом=1,62 Ом   Дэмпфактор=4,94

Rвых на 16 Ом=3,15 Ом   Дэмпфактор=5,1

КПД=94,8....95,1 %

   В этом расчёте коэффициент вспучивания 1,13 против 1,15 в прежнем расчёте.

   Но это совсем не страшно, в случае если чуть-чуть катушка слишком близко будет к железу сердечника, то можно вполне  отщипнуть с внутренней части подков по одной пластиночке.




  • Like (+1) 2
Ollleg Mentor

Ollleg

Posted
Posted
43 минуты назад, nepalimso сказал:

Мне всё таки видеться межкаскадный транс с понижением скажем 1 - 0,75 тогда ел 34 можно по полной раскачать  конденсаторы в катодах ставить регулятор громкости не более 10ком лампы с током.

Александр, как ещё один вариант.

Соответственно расчёт транса за Вами.

Остальное, как всё "склеить воедино, тоже хорошо бы, хотя бы просто схему (на листке и фото).

Ollleg Mentor

Ollleg

Posted
Posted

Ну что, можно пока нарисовать "скелеты" трёх обговорённых вариантов схемы?

1. 6н7с

2. 6ж4

3. 6н8с + 6п6с

Потом конденсаторы считаем, БП И Т.Д.

ДимДимыч Mentor

ДимДимыч

Posted
Posted
2 минуты назад, юрий робертович сказал:

Вариантов много, схема одна 6г1, 6с2с, 6с5с, импорт соответс., мю=16-20

У Бруски все есть.

А сколько чуйка?

Ollleg Mentor

Ollleg

Posted
Posted
9 минут назад, юрий робертович сказал:

мю=16-20

Нам нужно ку 60 минимум для эл34.

мю=16-20 - не понимаю, о чём речь. О лампе одной? так у 6н8с 16 и уже считали.

Об усилении обоих ламп без катодных резисторов? Тогда мало.

Что сказать то хотели?



ДимДимыч Mentor

ДимДимыч

Posted
Posted

Нужно делать с чувствительностью не хуже 0,5В

Универсал!   Есть же любители послушать и с кассетной деки, и с бобинника.

  По мне так идеально 2 варианта:

1. Бруски

2.  Пентод.  (6б8с)

     И порядок!  Никаких МКТ...и никаких недоусилительных каскадов на 6н7с,6ж4....

Ollleg Mentor

Ollleg

Posted
Posted
8 минут назад, Xрюн222 сказал:

6г1 не есть широкораспространенная лампа... По моим наблюдениям. Хотя и весьма неплохая

Лампы всё же должны быть "на слуху" и общедоступны, не для себя считаем, людям повторять без проблем нужно.

Чем проще и доступнее, тем лучше.

Ollleg Mentor

Ollleg

Posted
Posted
4 минуты назад, ДимДимыч сказал:

1. Бруски

Дима, сколько усиления выдаст Бруски при питании 360-380 вольт?

Все кидают его и никто толком цифру назвать не может. Сколько???



4 минуты назад, ДимДимыч сказал:

Нужно делать с чувствительностью не хуже 0,5В



7 минут назад, Ollleg сказал:

Нам нужно ку 60 минимум для эл34.

Ну так это я ещё на десятках страниц ранее написал.



Ollleg Mentor

Ollleg

Posted
Posted

Подбираемся к четвёртому варианту, остаётся главное узнать - усиление:smile-03:

...и кто для Бруски будет расчёты чертить.

ДимДимыч Mentor

ДимДимыч

Posted
Posted

Ну так 2 каскада, усиление никак не меньше сотни.

И пентодом столько же можно.

 Ерундой занимаетесь...нафига то лепить 6н7с...

Захотел послушать аналог( кассету или бобину)..а вот тебе: фигу!

Ollleg Mentor

Ollleg

Posted
Posted
3 минуты назад, ДимДимыч сказал:

Ну так 2 каскада, усиление никак не меньше сотни.

И пентодом столько же можно.

 Ерундой занимаетесь...нафига то лепить 6н7с...

Захотел послушать аналог( кассету или бобину)..а вот тебе: фигу!

Дима, ну почему же? "Крокодил" от земли оторвётся и полетит на бреющем:smile-03:

Возможно, расчёт на предварительный усилитель, тогда это совсем другая история, но как оконечник такой вариант отличный!

Ollleg Mentor

Ollleg

Posted
Posted
6 минут назад, ДимДимыч сказал:

Захотел послушать аналог( кассету или бобину)..а вот тебе: фигу!

А вот для этого есть варианты 2,3, и т.д.

Пока в фаворите 6н7с и 6н8с+6п6с

Остальные рассматриваем и не игнорируем.

ДимДимыч Mentor

ДимДимыч

Posted
Posted
2 минуты назад, Ollleg сказал:

Дима, ну почему же? "Крокодил" от земли оторвётся и полетит на бреющем:smile-03:

Возможно, расчёт на предварительный усилитель, тогда это совсем другая история, но как оконечник такой вариант отличный!

Какой оконечник!? какой предварительный!?

Эта тема для начинающих и нужно всё в одном корпусе.

Ollleg Mentor

Ollleg

Posted
Posted
1 минуту назад, юрий робертович сказал:

Димыч все верно сказал. С двумя 6г1 примерно 80.

На счёт 6г1 уже написал, нужны более менее известные на слуху лампы и беспроблемные в покупке,

примерно +- туда сюда - это наше пояснение по расчётам рабочей точки?

Не годится.



Ollleg Mentor

Ollleg

Posted
Posted
1 минуту назад, ДимДимыч сказал:

Какой оконечник!? какой предварительный!?

Эта тема для начинающих и нужно всё в одном корпусе.

Ты чего закипятился? Все варианты рассматриваем, не дави.
