Расчёт рабочей точки по ВАХ. Усилитель SE на 6н7с + EL34

Климентий

By Климентий
in Help for beginners

 Share

Recommended Posts

  • Replies 1.1k
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Климентий
Климентий

Всё эти программы есть... Книги и справочники тоже есть. Но чтобы из всего материала книги собрать готовую рабочую методику расчёта это нужно быть очень подготовленным специалистом. И новичкам этот пр

Климентий
Климентий

Один из самых частых вопросов новичков, является именно этот. Как бы совместными усилиями изложить методики расчёта рабочей точки для  наиболее популярных и распространённых ламповых каскадов. Не ссыл

Stan Marsh
Stan Marsh

Всё есть в книжках. Напряжение источника питания выбирается максимально возможным, но так, чтоб это не привело к излишним техническим сложностям. Рабочая точка выбирается из условия непоявления сеточн

Posted Images

Xрюн222 Mentor

Xрюн222

Posted
Posted

Дело в том, что 5ар4/гз34 нормальный уже давно мало доступен, и имеет много новодельных фэйковых подделок или перемаркировок. Поэтому на нём сделать не очень элементарно "можно", особенно в рамках проекта для начинающих.

Xрюн222 Mentor

Xрюн222

Posted
Posted
10 минут назад, Stan Marsh сказал:

Нонсенс. Либо стержневой сердечник, либо перегородка, либо просто забить на неидентичность.

Причём с 2 половинками от обеих половинок на каждом стержне.

Карабасс Proficient

Карабасс

Posted
Posted
31 минуту назад, RedStar сказал:

Но куда проще и экономичнее на УЗФ или стабилизаторе.

Конечно, только УЗФ с кенотроном ну никак не вяжется!

Ollleg Mentor

Ollleg

Posted
Posted
1 минуту назад, юрий робертович сказал:

Год-два взад брал, без проблем. Буду знать...

С 5Ц3С надо хорошо продумать вкл-выкл.

Накал, потом анодное. Я делаю всегда так (может и это уже неправильно???:smile-61:

Xрюн222 Mentor

Xрюн222

Posted
Posted
8 минут назад, Ollleg сказал:

Накал, потом анодное. Я делаю всегда так (может и это уже неправильно???:smile-61:

По отн.к кенотрону практически преступно.

Ollleg Mentor

Ollleg

Posted
Posted
45 минут назад, Xрюн222 сказал:

По отн.к кенотрону практически преступно.

Это преступление работает последних лет 25.

Жду пояснения, в чём криминал?

Xрюн222 Mentor

Xрюн222

Posted
Posted

Зависит от конкретики. Бросок зарядного тока через катод кенотрона ему точно здоровья не прибавляет. 5ц3с "чёрные" этого особенно не любят, чуть что искрятся прям аж страшно становится. Тогда как плавный заряд того же С в процессе прогрева кенотрона будет совершенно штатным, расчётным событием. В пределах допустимых ТУ ёмкостей и полных приведённых сопротивлений трансформатора.

Ollleg Mentor

Ollleg

Posted
Posted

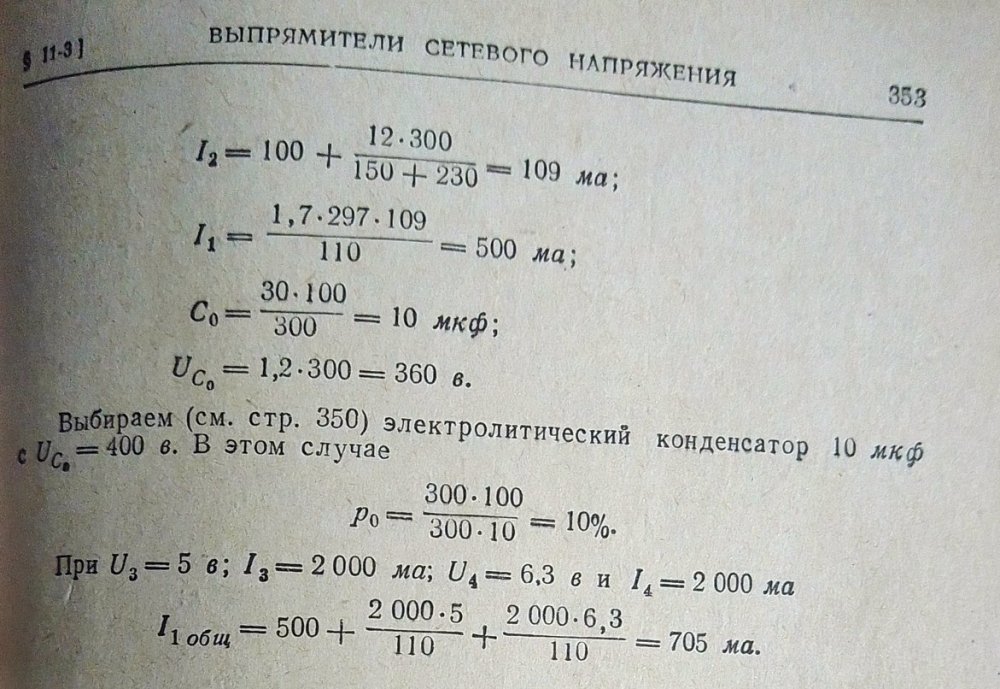

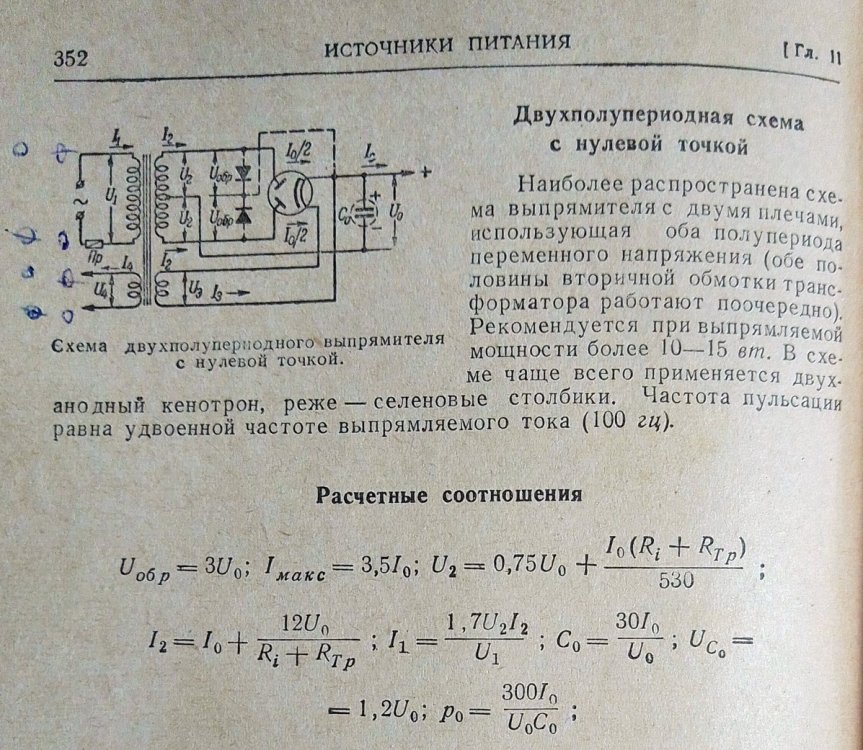

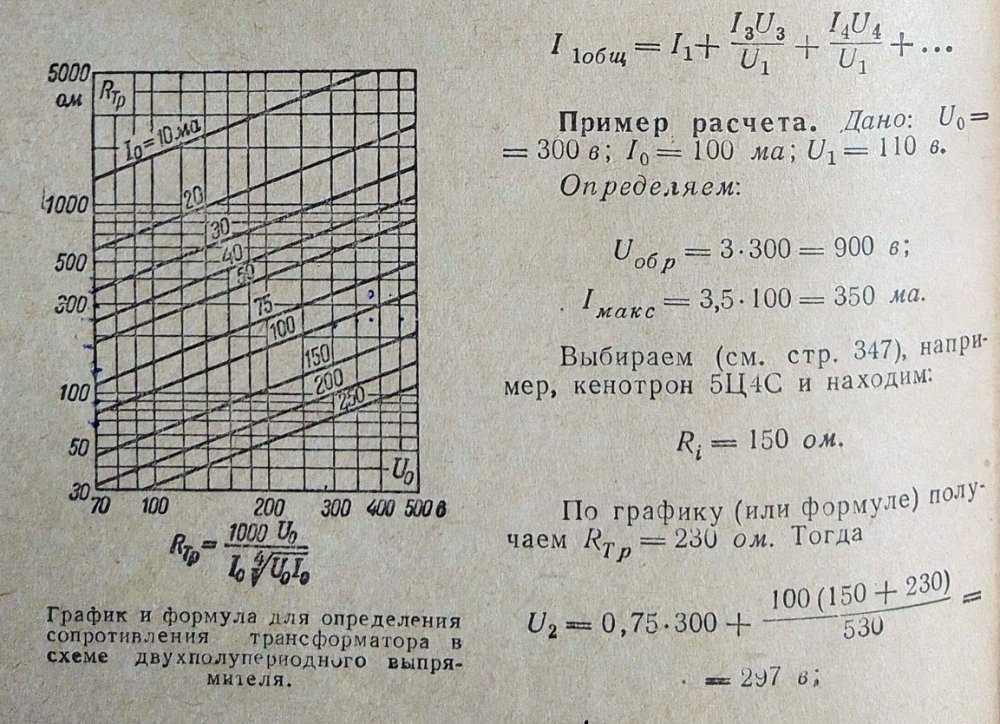

Перед конденсатором всегда сопротивление стоит. И по 100мкф первым стояли и ни один КЕН за всё время не умер с таким пуском, если за оставшиеся отведённые Богом 20-30 лет умрёт хоть пара КЕНов, точно переживу это событие не расстраиваясь.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Оно конечно сопротивление всегда, но чаще всего в неявном виде - т.е.в виде трансформатора.

Я говорю, как оно положено делать по общепринятым правилам обеспечения надёжности. И исходя из своего, достаточно объемного, опыта. Никто не мешает поставить и 500 мкФ сразу за кенотроном, какие то и какое то время проживут. В некоторых случаях даже довольно долго бывает...

Ollleg Mentor

Ollleg

Posted
Posted

У 5Ц3С плавный пуск как таковой фактически очень мал, накалы других ламп разогреться не успевают и напряжение получается высоким в первые секунды. Соответственно накалы приходиться включать в первую очередь, а уже потом анодное подавать. Кенотрон с прогретым накалом даже на слух мягче запускается. Не знаю,  но раз ни один не умер за такой срок, значит пусть так и включаются.

Карабасс Proficient

Карабасс

Posted
Posted

Самое интересное, что в схемах где применялся 5Ц3С никакого плавного пуска и не предусматривалось, все поднималось одним тумблером сеть, за исключением приборов где была необходимость их мгновенного ввода в работу из "горячего резерва".

Stan Marsh Mentor

Stan Marsh

Posted
Posted
34 минуты назад, Карабасс сказал:

Самое интересное, что в схемах где применялся 5Ц3С никакого плавного пуска и не предусматривалось

Самое интересное, что кенотрону вообще не очень желательно работать на ёмкость, ему бы дроссель какой.:smile-11:

Сергей Ал. Mentor

Сергей Ал.

Posted
Posted
35 минут назад, Карабасс сказал:

...в схемах где применялся 5Ц3С никакого плавного пуска и не предусматривалось

Плавное увеличение напряжения тоже кое-что значит.

ДимДимыч Mentor

ДимДимыч

Posted
Posted
20 минут назад, юрий робертович сказал:

См. схему, 2 диода 1N4007 от примерно половины. 100 мкф ставил, не искрит. Резисторов на ~50 ом тоже, даже на 1-2 ома нету. Сотый раз одно и тоже...


С диодов пониженное напряжение анодного заряжает ёмкости, после разогрева кенотрона в работе не участвует.

Кенотрону без проблем включаться в работу на более ёмкость чем по паспорту.

Единственно конечно силовик посложнее.

В ТА...Тан-ах есть такая возможность по выбору нужных напряжений.

   Самомот вообще прекрасно!

Не нужно  никаких таймеров мудрить, общий один ВКЛ и всё!

 Ёлки косвенные при таком включении нас переживут.

Кенотрон тоже.

Карабасс Proficient

Карабасс

Posted
Posted
17 часов назад, Сергей Ал. сказал:

Плавное увеличение напряжения тоже кое-что значит.

Согласен,  а от 1 кВ и выше, и в ВЧ даже рекомендуется.
