Собираю дросель на Ш пластинах

Lukasarts

By Lukasarts
in Help for beginners

 Share

Recommended Posts

Константин Proficient

Константин

Posted
Posted
В 31.10.2025 в 16:15, Ollleg сказал:

Всегда считал, что дроссель в фильтре лишь участвует в сглаживании пульсаций, а ёмкости накапливают и отдают энергию.

Можно поподробнее об отдаваемой энергии дросселем? (Это не стёб, действительно хочу понять. Спасибо.)

Если без формул, то в пике зерна (магнитные домены) сердечника намагничиваются, забирая энергию, затем размагничиваясь, ее отдают. В отличие от конденсатора, практически безинерционно.

  • Replies 80
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

немой
немой

Вот так описывается в старой книге

Stan Marsh
Stan Marsh

По простому, если выпрямитель начинается с дросселя(LC), то его индуктивность выбирается не менее критической, для непрерывности тока. Если вентиль работает на ёмкость(CLC), что чаще, то у нас широкий

Евлампий 2
Евлампий 2

Ну а как… Вот представьте (для наглядности) дроссель не в питании, а анодный. Допустим, у нас питание 200 вольт. Пришел сигнал: работающая на дроссель лампа открывается (отрицательная полув

Posted Images

Buran81 Local

Buran81

Posted
Posted
23 минуты назад, Константин сказал:

Если без формул, то в пике зерна (магнитные домены) сердечника намагничиваются, забирая энергию, затем размагничиваясь, ее отдают. В отличие от конденсатора, практически безинерционно.

Энергия магнитного поля в дросселе , как и в СЕ трансформаторе "хранится" в немагнитном зазоре. а не в доменах .Вернее сказать даже так. что в доменах ее хранится очень мало по сравнению с зазором  и чем лучше железо, тем меньше.

  • Hmm... (-1) 1
Сергей Б Local

Сергей Б

Posted
Posted

То есть, в сердечнике без зазора, энергия практически не накапливается ? Или она медленнее отдаётся, и из за этого больше рассеивается в пространство, чем в нагрузку ?

BAA Master

BAA

Posted
Posted
17 hours ago, Алекс said:

Если оба звена прямонакалы вообще ничего не произойдёт.

Согласен. С другой стороны, плавный заряд "через накал" - тоже плавный заряд.
Нет правил без исключений. В маломощном может и кондер стерпит.
Сводить к прямонакалам наверное смысле нет.
И нет, не страшилка. Приходилось и чинить и разъяснять.
P.S. Стал искать калькулятор дросселей. Уже нет. И Хитачи металз продали и метглас оттуда похоже ушел.
Подниму старый комп - выложу. Крайне простая и удобная программулина.

BAA Master

BAA

Posted
Posted
5 hours ago, Сергей Б said:

То есть, в сердечнике без зазора, энергия практически не накапливается ? Или она медленнее отдаётся, и из за этого больше рассеивается в пространство, чем в нагрузку ?

Да не так. Энергия, всё одно, накапливается. Но, при высокой проницаемости, у вас материал наестся, даже при малом токе. А твк как E=L*I^2/2, то получается, что выгодно увеличивать ток. Так как при прочих равных от зазора и тока энергия растет в квадрате, а индуктивность/проницаемость падает линейно. Физику уже так не помню, но во всех симуляторвх большинство энергии таки в зазоре.
" энергия пропорциональна квадрату действующего значения плотности магнитного потока, делённого на эффективную проницаемость сердечника в данных условиях"

  • Like (+1) 2
RSD Veteran

RSD

Posted
Posted
В 01.11.2025 в 00:39, Stan Marsh сказал:

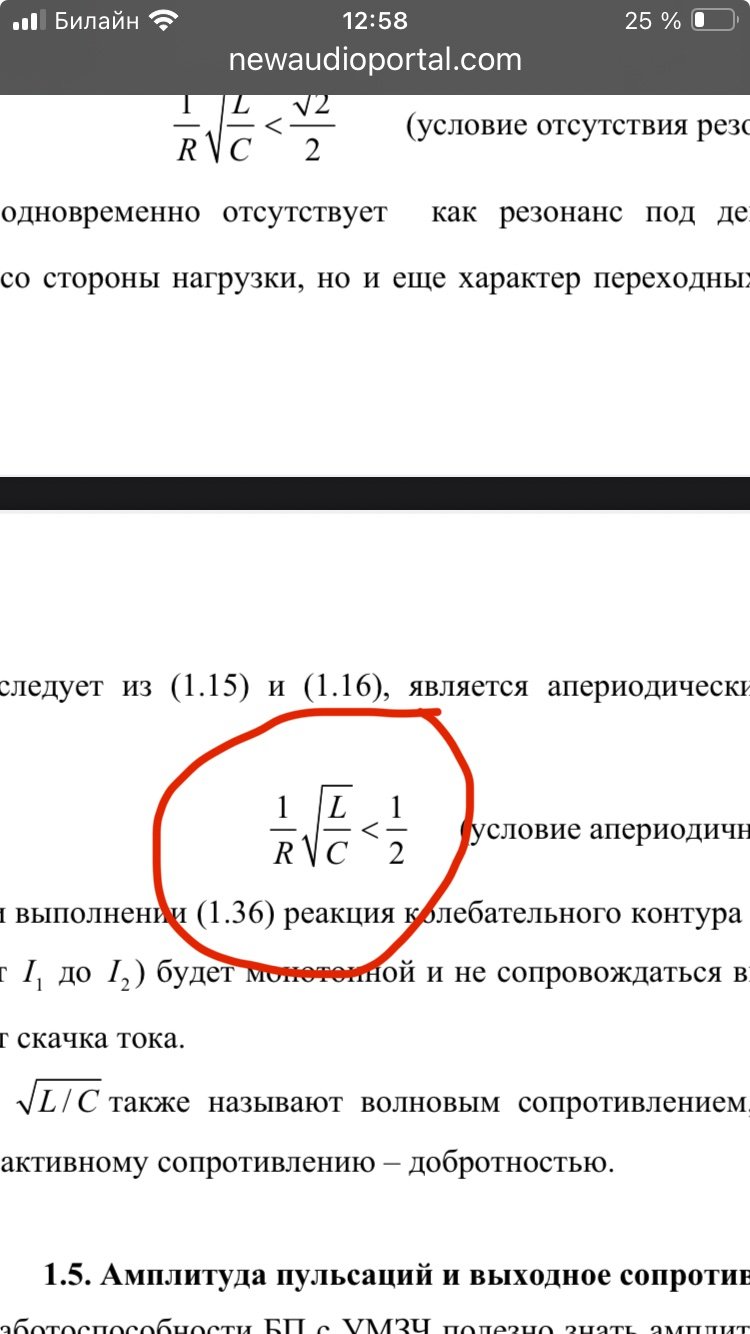

По простому, если выпрямитель начинается с дросселя(LC), то его индуктивность выбирается не менее критической, для непрерывности тока.

 Совершенно верно! Вот тут подробная инструкция, как настроить фильтр с дроссельным входом. Если хочется много формулок, то могу скинуть известную статью А.Соколова на эту тему.

dumka_1.pdf

  • Like (+1) 1
  • Thanks (+1) 1
Kroul Community Regular

Kroul

Posted
Posted

Плотность энергии магнитного поля равна BxH/2, считая, что индукция МП в магнитопроводе и зазоре приблизительно равны и учитывая, что индукция равна мю на мю нулевое и на напряженность МП получим, что плотность энергии мп в зазоре в мю раз больше. Умножив соответственно на обьемы зазора и магнитопровода получим, что энергия магнитного поля в зазоре больше энергии МП в магнитопроводе в LзхМю/Lc раз. И в зависимости от величин Lз, Мю и Lc она может быть как больше единицы так и меньше.

  • Like (+1) 1
Kroul Community Regular

Kroul

Posted
Posted

Энергия магнитного поля в единице обьема для индукции, например в 1Т будет больше энергии электрического поля напряженностью в 1 МВ/м в том же обьеме в несколько тысяч раз из-за того, что энергия электрического поля пропорциональна электрической постоянной и квадрату напряженности Е, а у магитного поля квадрату индукции деленной на магнитную постоянную. Посмотрев чему равны эти постоянные поймете почему такая разница и почему практически выгоднее накапливать энергию в магнитном поле.

  • Smile 1
Константин Proficient

Константин

Posted
Posted
12 часов назад, Buran81 сказал:

Энергия магнитного поля в дросселе , как и в СЕ трансформаторе "хранится" в немагнитном зазоре.

Фокусируется и хранится это не одно и то же. С тем же успехом можно сказать, что энергия конденсатора хранится в диэлектрике;)

  • Like (+1) 1
Kroul Community Regular

Kroul

Posted
Posted
6 минут назад, Сергей А сказал:

Как магнитный конденсатор появится , тогда конечно выгоднее. А пока растекается все …

Дроссель или конденсатор, а не «магнитный конденсатор»)))

Сергей А Local

Сергей А

Posted
Posted

Ну конденсатор хранит заряд, а дроссель увы. Вот это я хотел сказать. :)

Надо наверное воздухом из зазора торговать и из лейденской банки. :)

Kroul Community Regular

Kroul

Posted
Posted

Конденсатору конденсаторово, дросселю дросселево, ну а Кесарю соответственно кесарево;) PS А вот постоянный магнит и является своего рода магнитным конденсатором (в переводе накопителем, уплотнителем), так что он уже есть, пользуйтесь.

Buran81 Local

Buran81

Posted
Posted
3 часа назад, Константин сказал:

Фокусируется и хранится это не одно и то же. С тем же успехом можно сказать, что энергия конденсатора хранится в диэлектрике;)

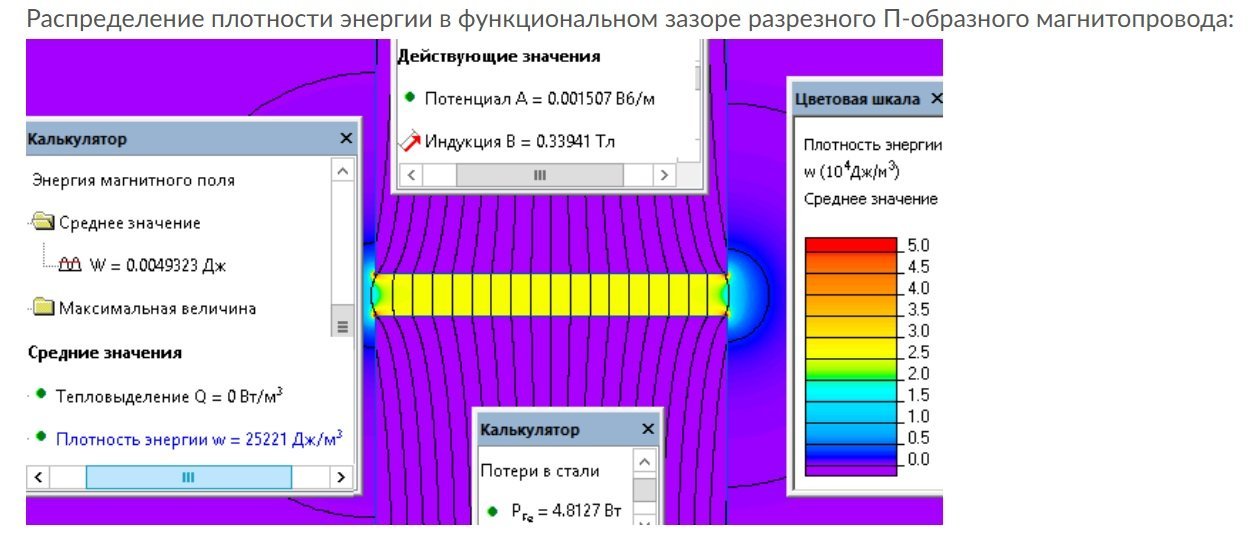

Энергия накапливается (хранится ,концентрируется  и т.д...зовите как хотите), не в диэлектрике,  а в поле. И в зазоре напряженность поля намного (на порядки)  больше чем в железе . Особенно  в хорошем современном железе напряженность уменьшается. Так что так и да ,вся энергия магнитного поля в дросселе  сосредаточена именно в зазоре, а не в доменах.

Kroul Community Regular

Kroul

Posted
Posted

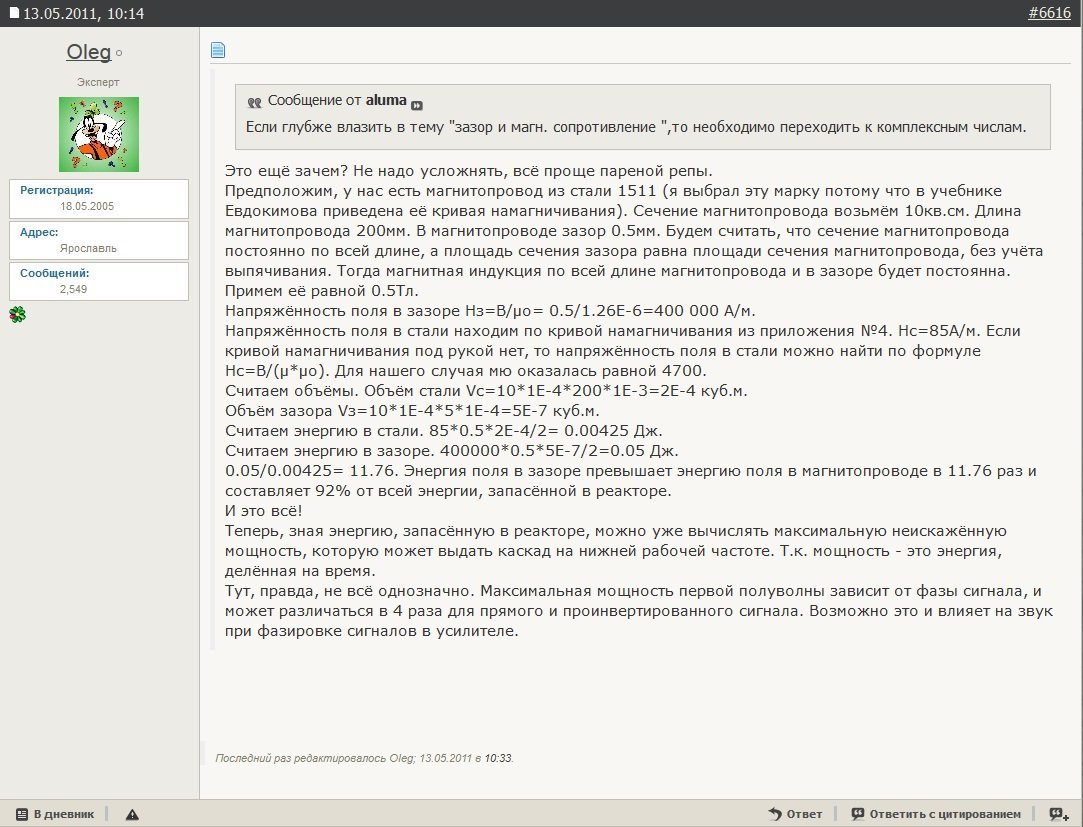

Ну не вся же, плотность магнитной энергии да, меньше в магнитопроводе, но и обьем магнитопровода больше чем обьем зазора тоже на много. Какая часть энергии сосредоточена в зазоре я написал выше, учитывать это или нет зависит от конкретной решаемой задачи. Кстати магнитное поле существует и между границами доменов ну и вне магнитопровода тоже конечно)). Выпучивание магнитного поля в зазоре также приводит к уменьшению индукции в нем, это приводит к уменьшению плотности энергии в зазоре. Из простого вопроса надо ли покрывать лаком пластины ТС пытаются втолковать, что вся энергия МП сосредоточена в зазоре)). Гистерезисные потери в магнитопроводе не зависят ни от толщины пластин ни от того насколько они изолированы, а зависят только от материала и массы магнитопровода, индукционные потери для дросселя питания дело второстепенное, поэтому ничего делать не надо, ну разве что последние пластины смазать, чтобы было легче их заталкивать)).

  • Like (+1) 1
  • Smile 1
Sergio Proficient

Sergio

Posted
Posted

Закон сохранения энергии нам не указ. Магнитный поток один и тот-же , что в зазоре, что в магнитопроводе, а его  плотность (количество силовых магнитных линий на единицу площади) в зазоре меньше за счёт выпучивания. Откуда там "лишняя" энергия?

Kroul Community Regular

Kroul

Posted
Posted

Этот закон наше всё. Вот только некоторые не могут понять как его применить. Я там выше написал что к чему. Вы почитайте, пригодится.

Sergio Proficient

Sergio

Posted
Posted

     Ага, а  если  разомкнуть электрическую цепь ,то вся энергия находится в дуге, а проводник с источником не причём - дуга питает потребителей.

     Аудио-туса интересная среда, есть тут занятные парни.

  • Like (+1) 1
Buran81 Local

Buran81

Posted
Posted
2 часа назад, Sergio сказал:

     Ага, а  если  разомкнуть электрическую цепь ,то вся энергия находится в дуге, а проводник с источником не причём - дуга питает потребителей.

     Аудио-туса интересная среда, есть тут занятные парни.


  • Like (+1) 1
  • Smile 1
