Собираю дросель на Ш пластинах

Lukasarts

By Lukasarts
in Help for beginners

 Share

Recommended Posts

Lukasarts Proficient

Lukasarts

Posted
Posted

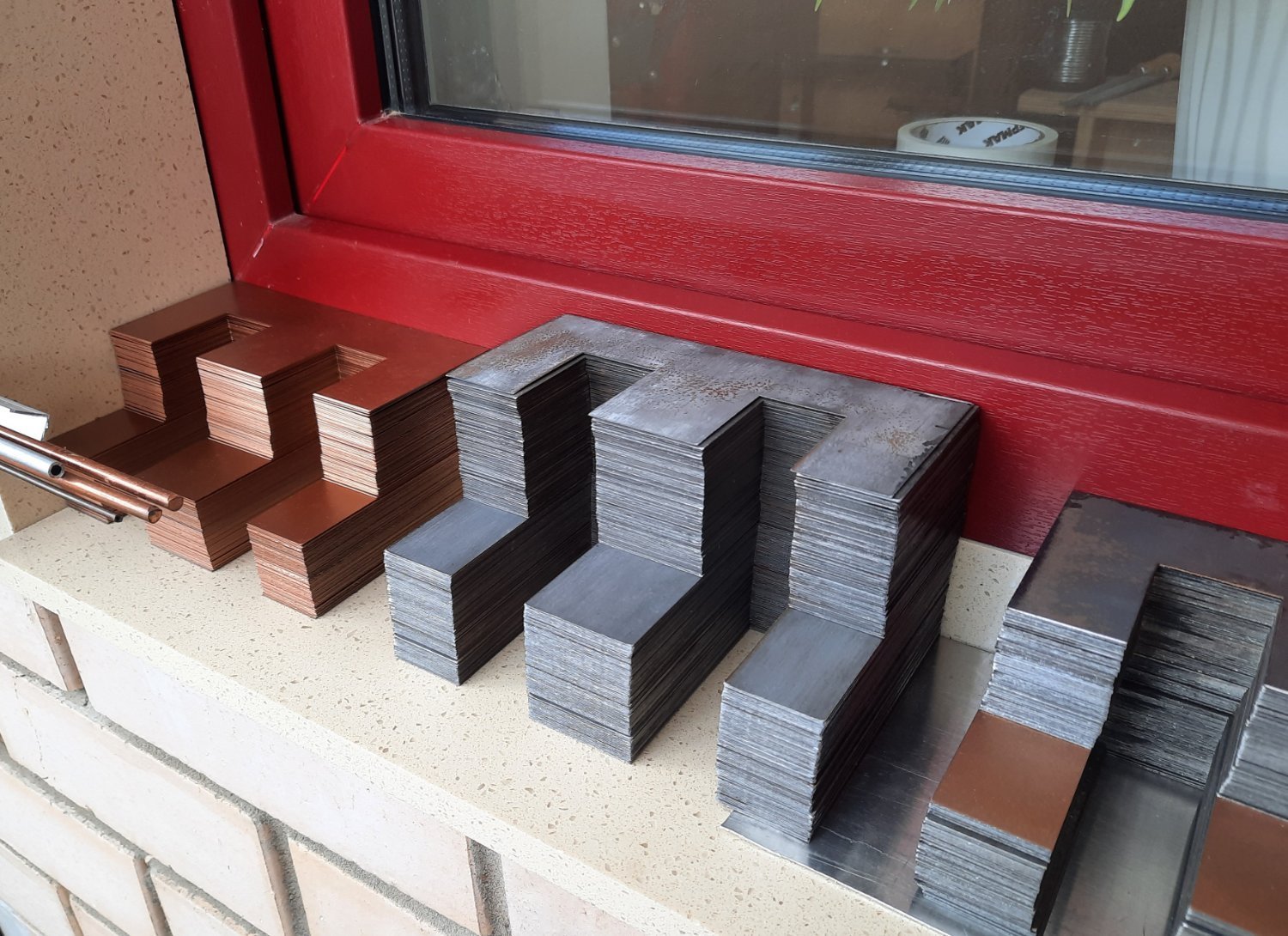

Всем привет. Нужна консультация. Катушки намотаны.



Что делать с пластинами ? Нужно ли изолировать пластинки друг от друга ?



1. Ничего не делать.

2. Промакнуть их в масле ?

3. Продуть с балончика краской с одной стороны ?



Спасибо !

  • Replies 80
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

немой
немой

Вот так описывается в старой книге

Stan Marsh
Stan Marsh

По простому, если выпрямитель начинается с дросселя(LC), то его индуктивность выбирается не менее критической, для непрерывности тока. Если вентиль работает на ёмкость(CLC), что чаще, то у нас широкий

Евлампий 2
Евлампий 2

Ну а как… Вот представьте (для наглядности) дроссель не в питании, а анодный. Допустим, у нас питание 200 вольт. Пришел сигнал: работающая на дроссель лампа открывается (отрицательная полув

Posted Images

Buran81 Local

Buran81

Posted
Posted
46 минут назад, Lukasarts сказал:

Всем привет. Нужна консультация. Катушки намотаны.



Что делать с пластинами ? Нужно ли изолировать пластинки друг от друга ?



1. Ничего не делать.

2. Промакнуть их в масле ?

3. Продуть с балончика краской с одной стороны ?



Спасибо !

Для дроселя  в БП ничего не надо. И так сойдет..

В анод я бы заморочился и побрызгал бы их лаком.Ну или не использовал такое железо.

  • Like (+1) 1
Lukasarts Proficient

Lukasarts

Posted
  • Author
Posted
2 минуты назад, Stan Marsh сказал:

Не надо ничего делать.

и даже в масле промочить не нужно ?

Доброго дня... Я вернулся... меня подранило чуток .. осколочки)

Алекс Proficient

Алекс

Posted
Posted
22 минуты назад, Lukasarts сказал:

Это анодные дроссели .... Доброго дня. т.е. лучше все таки прокрасить с одной стороны ?



Конечно, но лучше с двух, слой очень тонкий.




Ollleg Veteran

Ollleg

Posted
Posted
1 час назад, Buran81 сказал:

Для дроселя  в БП ничего не надо. И так сойдет.



1 час назад, Stan Marsh сказал:

Не надо ничего делать.



1 час назад, alss сказал:

Хватит и естественного слоя окислов



56 минут назад, Алекс сказал:

Конечно, но лучше с двух, слой очень тонкий.



19 минут назад, Сергей Б сказал:

Если фильтр С-l-С, то ничего делать не нужно, если L-C то изоляция пластин обязательна.

Можно автокраской из баллончика (К1) , нитро лаком, алкидным лаком, а можно и не покрывать.

Хорошо, когда среди ответов выбор есть! :smile-28:

.....Навеяло (:smile-46:)

Спойлер






п.с. Можно и в масле помочить, а можно и не мочить.:smile-03:

  • Smile 2
Алекс Proficient

Алекс

Posted
Posted
51 минуту назад, Ollleg сказал:

Хорошо, когда среди ответов выбор есть! :smile-28:

Точно, хочешь Легенду 404 собирай, а можно и на Маяк 001 замахнуться.

Аллекс Newbie

Аллекс

Posted
Posted

При отжиге железа образуется оксидная пленка. обычно ее вполне достаточно. Я при сборке промазываю жидким лаком но, не для изоляции , а что бы пластины не съезжали. Если у вас все жестко фиксируется . ну и пес с ним. В советских телевизорах десятилетиями работали дроссели без всякого клеи и лака. Правда  встречал и проваренные в воско-парафиной  смеси.

KAI Proficient

KAI

Posted
Posted
2 часа назад, Lukasarts сказал:

Это анодные дроссели .... Доброго дня. т.е. лучше все таки прокрасить с одной стороны ?



Если анодные дроссели, то такие же требования как и к выходным трансформаторам. Лучше покрасить, если старые и оксидный слой повреждён.

Константин Proficient

Константин

Posted
Posted
3 часа назад, Сергей Б сказал:

Если фильтр С-L-С, то ничего делать не нужно, если L-C то изоляция пластин обязательна.

А откуда инфа? Получается, на разрезных ленточных сердечниках нельзя делать LC?

KAI Proficient

KAI

Posted
Posted
8 минут назад, Константин сказал:

А откуда инфа? Получается, на разрезных ленточных сердечниках нельзя делать LC?

 Чем выше магнитная индукция в сердечнике, тем  лучшем должна быть изоляция пластин. Ещё несколько зависит от частоты. Остальное придумано.

ВКН Local

ВКН

Posted
Posted
54 минуты назад, KAI сказал:

 Остальное придумано.

Да тут все придумано. Удалите этот  позор.

Константин Proficient

Константин

Posted
Posted
58 минут назад, KAI сказал:

 Чем выше магнитная индукция в сердечнике, тем  лучшем должна быть изоляция пластин. Ещё несколько зависит от частоты. Остальное придумано.

В ленточном сердечнике все пластины замкнуты гальванически по срезу, это факт, "пищат" по всей площади керна.

25 минут назад, ВКН сказал:

Удалите этот  позор.

Не стоит, тезка, снова появится.

KAI Proficient

KAI

Posted
Posted
15 часов назад, Константин сказал:

В ленточном сердечнике все пластины замкнуты гальванически по срезу, это факт, "пищат" по всей площади керна.

Что не есть хорошо. Дополнительно обрабатывают чтобы этого не было.

Алекс Proficient

Алекс

Posted
Posted
15 часов назад, Ollleg сказал:

А что по этому поводу скажет товарищ Буран?



Не его тема.

В начале века когда травил "копыта" удалось на срезе получить рисунок паркета. Так был рад что эксперимент удался. Однако звучать всё стало невыносимо жёстко. Срочно запилил всё взад)))

  • 2 weeks later...
Сергей Б Local

Сергей Б

Posted
Posted

Здесь вобщем всё элементарно, в аудиотехнике непросто определить, изолировать или нет.

Я часто делаю тиристорные системы зажигания для снегоходов и квадроциклов, мощные, что бы в сильный мороз заводились, и сразу после запуска можно было убрать подсос, нагара меньше, и бензин сильно экономится, там магнитный поток накапливается в сердечнике трансформатора, при змыкании контактов прерывателя, и одним импульсом заряжает конденсатор в 2 мкф до 400 вольт.

Если пластины изолированы, то от 6 вольт конденсатор может зарядиться до 600-700 вольт, если не изолированы, то до 200-300 вольт.

Дроссель в ламповом усилителе выполняет похожие функции - накапливает и отдаёт энергию.

Дальше думаю понятно. Мнений может быть очень много, но физика от этого не меняется.

  • Like (+1) 2
  • Smile 1
BAA Master

BAA

Posted
Posted
4 hours ago, Сергей Б said:

магнитный поток накапливается в сердечнике

Энергия накапливается, конечно, в зазоре, но кз виток, образующийся при резке ленточного сердечника есть кз виток. Добротность губит. У паразитных резонансов тоже. И при устанении вихревых потерь резонансы дают о себе знать, да так, что иногда приходится вертать всё взад. Или фольгу в зазор, скорее латунную чем нет и так далее...

KAI Proficient

KAI

Posted
Posted
6 минут назад, BAA сказал:

Энергия накапливается, конечно, в зазоре

А если зазора нет, что энергия не накапливается?

  • Like (+1) 1
BAA Master

BAA

Posted
Posted
13 minutes ago, KAI said:

А если зазора нет, что энергия не накапливается?

Срезал, как есть срезал...
Всё нижеследующее в порядке стеба.
Нельзя написать "попробуйте" или "почитайте": ибо кто я такой вам указывать.

немой Proficient

немой

Posted
Posted
7 часов назад, Сергей Б сказал:

Я часто делаю тиристорные системы зажигания для снегоходов и квадроциклов, мощные, что бы в сильный мороз заводились, и сразу после запуска можно было убрать подсос, нагара меньше, и бензин сильно экономится, там магнитный поток накапливается в сердечнике трансформатора, при змыкании контактов прерывателя, и одним импульсом заряжает конденсатор в 2 мкф до 400 вольт.

Схемкой поделитесь в личку ... для посмотреть ... И на какие снегоходы и квадрики делаете ...?

Ollleg Veteran

Ollleg

Posted
Posted
7 часов назад, Сергей Б сказал:

Дроссель в ламповом усилителе выполняет похожие функции - накапливает и отдаёт энергию.

Всегда считал, что дроссель в фильтре лишь участвует в сглаживании пульсаций, а ёмкости накапливают и отдают энергию.

Можно поподробнее об отдаваемой энергии дросселем? (Это не стёб, действительно хочу понять. Спасибо.)
