Recommended Posts

Posted

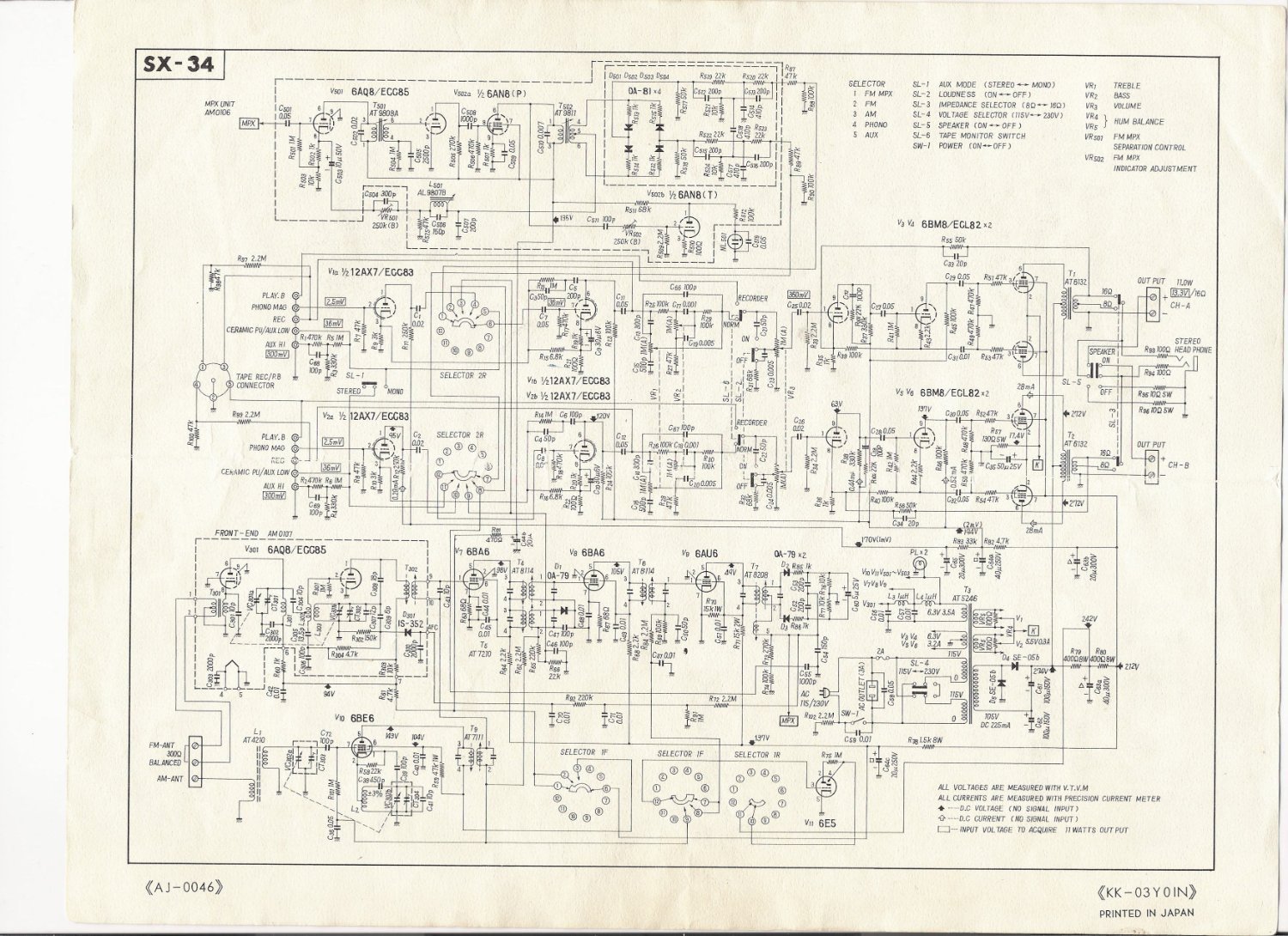

Просмотрел схему этого Пионера, и впервые вижу чтобы катодный резистор был общий на два канала. Однако

Ещё не понятно почему C31 поставили на 10нФ, а все остальные на 0,05мкФ. (C29, C30, и С32)

Очепятка наверное


Posted
24 минуты назад, CHEL_EV сказал:

общий

Да, как-то совсем бюджетно.



24 минуты назад, CHEL_EV сказал:

Очепятка

Скорее всего.

Надеюсь, антивозбудные там 4к7, а не 47к.

  • Like (+1) 1
Posted

Собсно, схема   ум Пионэра - от Ревокс 39. Общий резистор на все выходные лампы -давняя американская традиция, там ещё накалы 12ах7 включали, чтоб добро не пропадало :).

  • Like (+1) 1
Posted
6 минут назад, Xрюн222 сказал:

Собсно, схема   ум Пионэра - от Ревокс 39. Общий резистор на все выходные лампы -давняя американская традиция, там ещё накалы 12ах7 включали, чтоб добро не пропадало :).

А что мы теряем от этой бюджетной традиции с одним резистором?

Posted

Думаю, реально ничего особо и не теряем, но любители подбирать мифические "подобранные пары" - типа, например, "удалось всего 2 из 40 шт ..." - скорее всего, посчитают  иначе :).

  • Like (+1) 1
Posted
19 минут назад, Xрюн222 сказал:

Думаю, реально ничего особо и не теряем, но любители подбирать мифические "подобранные пары" - типа, например, "удалось всего 2 из 40 шт ..." - скорее всего, посчитают  иначе :).

Я подбираю по совпадению ВАХ с точностью менее 1%... И вполне не мифически... А реально...

Posted
1 час назад, Pavel M сказал:

Подскажите, для пентодного PP на 6Ф3П какое Raa оптимально?



Для размышления

Оптимальная величина нагрузки в «родном» включении для 6П7С, Г807=3,3-3,5к,
6Ф6С=7к, 6П21С=7,5к, 6П15П=4-5к(аттач), 6П13С, 6П43П, 6Ф3П, 6Ф5П=3,5к,
6П31С=2-2,4к, ГУ50=3,9-4,3к.

Гэгэн

Получается Raa требуется 14К для АB

Или 7К для А класса

Posted
3 часа назад, CHEL_EV сказал:

Ещё не понятно почему C31 поставили на 10нФ, а все остальные на 0,05мкФ. (C29, C30, и С32)

Надо будет проверить вживую, какой там номинал. Возможно да, очепятка.

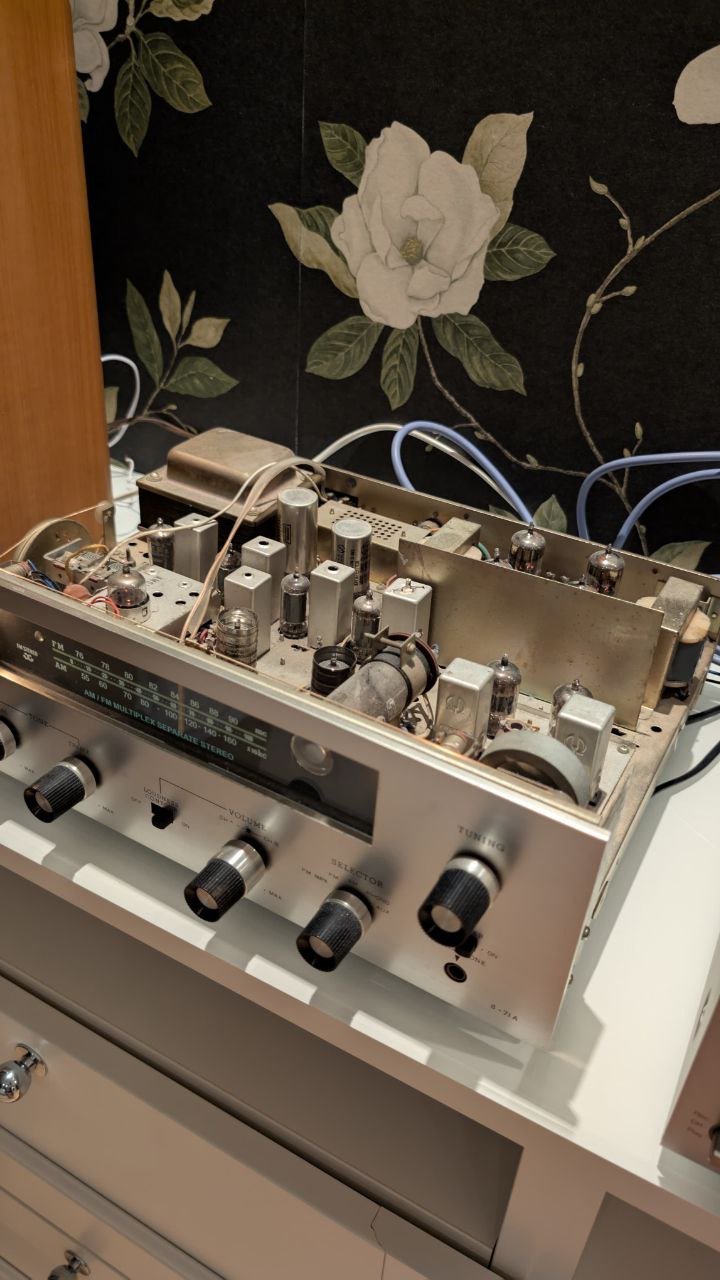

Ну а в целом очень душевно поет, напоминает SE, если можно так сказать и не скажешь, что PP плох или в чем то уступает по музыкальности, всё есть, что и в SE, только мощи побольше.

Ну и наверное заслуга этой лапмы есл82, не зря многим она нравится.




  • Like (+1) 1
Posted
3 часа назад, Stan Marsh сказал:

Надеюсь, антивозбудные там 4к7, а не 47к.

Чем чревато? Спад по ВЧ и снижение надёжности лампы?

Тоже пойду проверю , что там японцы воткнули под американский мотив)

Posted
7 часов назад, Stan Marsh сказал:

Надеюсь, антивозбудные там 4к7, а не 47к.

47 к - это хорошо, если фазоинвертор с разделенной нагрузкой, они ограничивают ток сетки.

Posted
5 часов назад, Pavel M сказал:

Подскажите, для пентодного PP на 6Ф3П какое Raa оптимально?

Зависит от режима, смотрите пдф. Для пионеера 10 ком.

ECL82.PDF

Posted
2 часа назад, grat сказал:

Зависит от режима, смотрите пдф. Для пионеера 10 ком.

Спасибо!

Posted
3 часа назад, grat сказал:

47 к - это хорошо, если фазоинвертор с разделенной нагрузкой, они ограничивают ток сетки.

В данной обсуждаемой схеме, японцы молодцы, что поставили 47кил? Или же нет?

Posted
26 минут назад, sergejj2005 сказал:

В данной обсуждаемой схеме, японцы молодцы, что поставили 47кил? Или же нет?

Да, молодцы.

В 07.01.2026 в 17:02, grat сказал:

Почитайте пдф, там есть ответ почему используют 47к. Заодно и концовку ветки "PP на выходных лампах 6П18П/6П43П", там описана возникающая проблема.

  • Thanks (+1) 1
Posted
18 часов назад, Xрюн222 сказал:

Собсно, схема   ум Пионэра - от Ревокс 39. Общий резистор на все выходные лампы -давняя американская традиция, там ещё накалы 12ах7 включали, чтоб добро не пропадало :).

Типовая схема, всё с неё, с америки.

47 кОм конечно.

Как у Фишера, славно было сделано, но тут с катода постоянка ещё на центрирующие накал резисторы подаётся!

18 часов назад, Xрюн222 сказал:

Думаю, реально ничего особо и не теряем, но любители подбирать мифические "подобранные пары" - типа, например, "удалось всего 2 из 40 шт ..." - скорее всего, посчитают  иначе :).

Там так как у нас никто не подбирает, они знают, что всё уедет в разные стороны, да и резисторы 10% угольные)))

  • Thanks (+1) 1
Posted
3 часа назад, S.Laptev сказал:

Типовая схема, всё с неё, с америки.

47 кОм конечно.

Как у Фишера, славно было сделано, но тут с катода постоянка ещё на центрирующие накал резисторы подаётся!

Там так как у нас никто не подбирает, они знают, что всё уедет в разные стороны, да и резисторы 10% угольные)))

Подача подпора на накал с катода выходной лампы с авто смещением - тоже из американских гитарников, даже не из чего-то приличного :). Но, с другой стороны - оно работает, всё ОК.

  • Like (+1) 2
  • Thanks (+1) 1
Posted

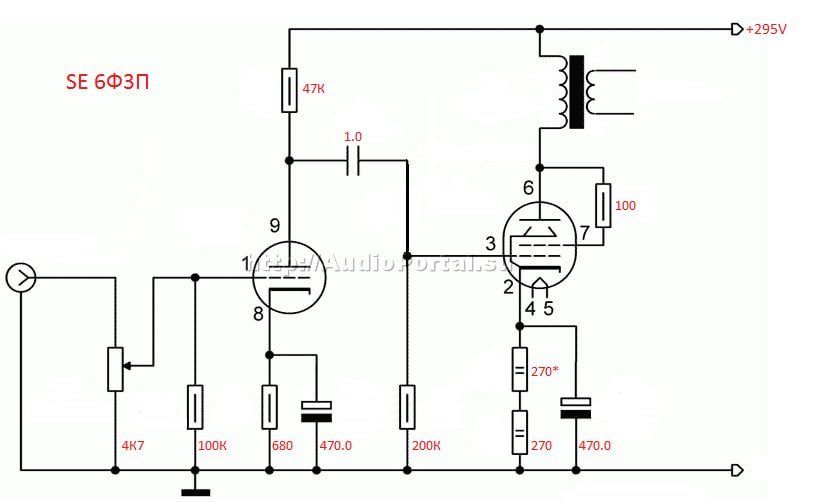

проверенная , и не чем не выдающаяся

драйверная часть , с резистивной нагрузкой дает высокий уровень искажений .

что 6ф3п , что ecl82
