Ультралинейный усилитель на 6Ф3П

Katharina Richter
 Share

Recommended Posts

Katharina Richter Proficient

Katharina Richter

Posted
Posted

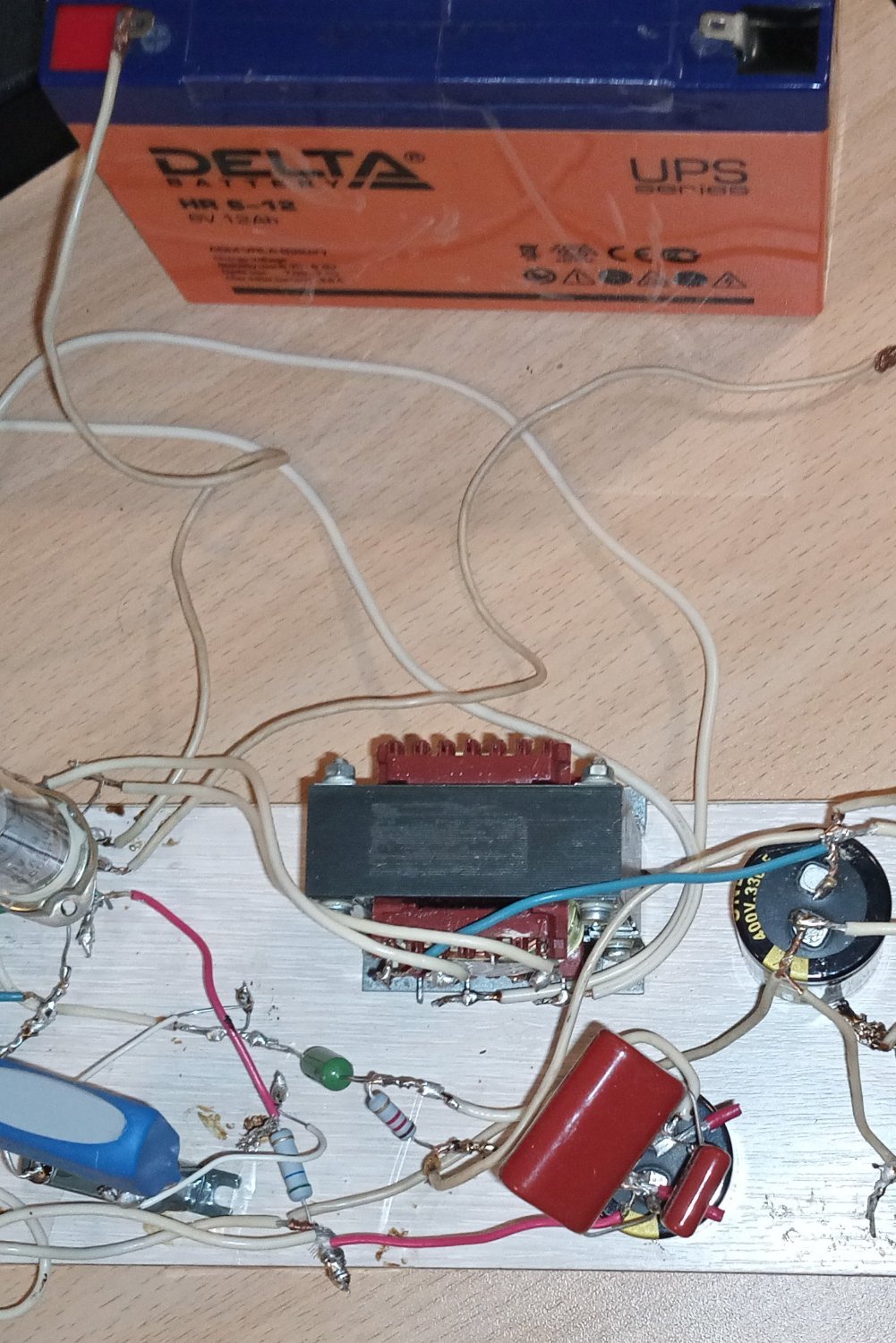

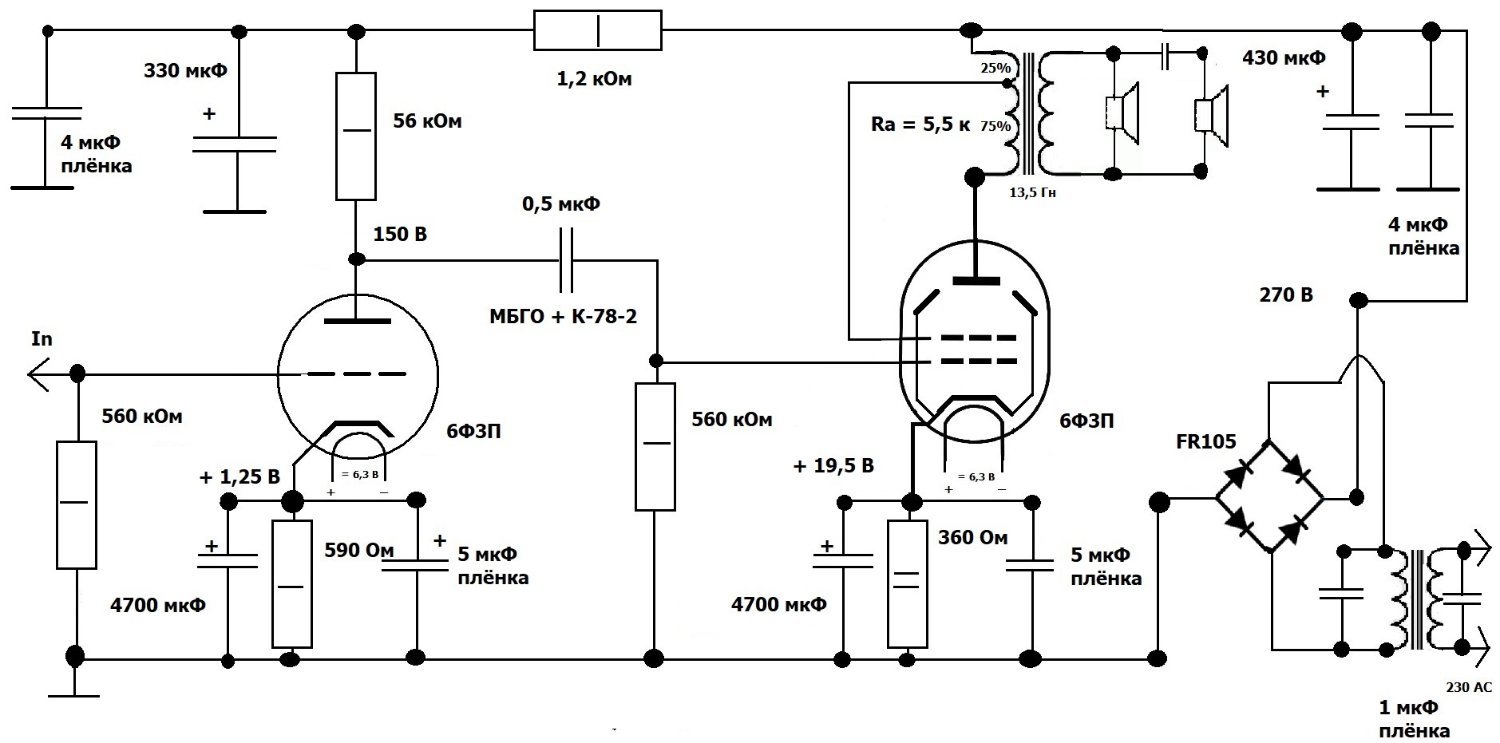

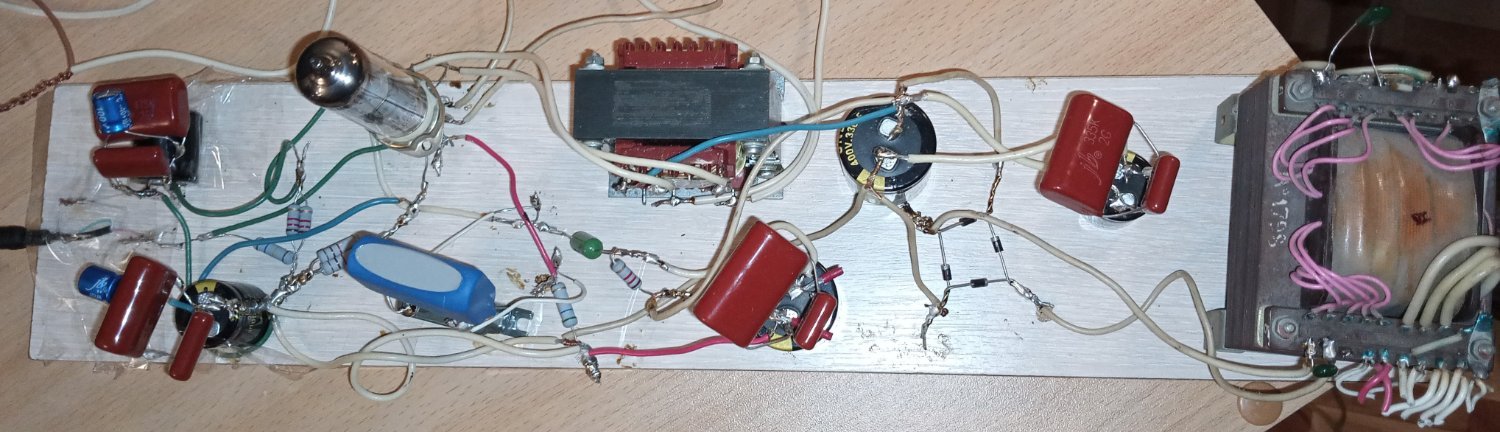

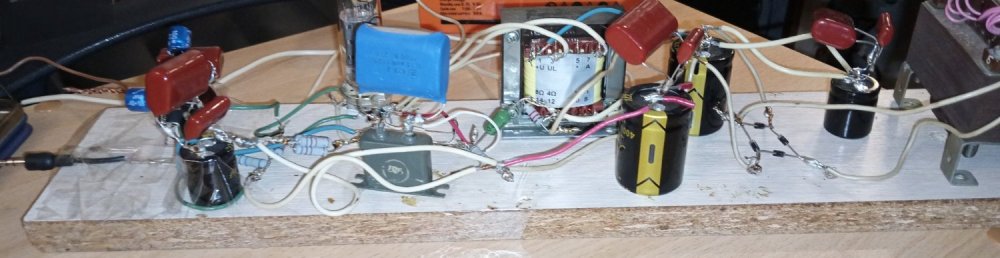

Со временем, изначальный макет усилителя, мной был дорабортан. В результате имею сейчас примерно такое конечное видение данного усилителя. Звук хороший, глубокий, с хорошим раскрывом всех частот звучания, на слух. Но тут дело в ультралинейном режиме, кажется. Мощность большая, около 2,5Вт максимальных хватает для комнатного прослушивания с большим запасом. Ультралинейное включение - крайне интересно, звучит действительно по другому.

Основная цель была: сделать для себя усилитель за копейки, без сложностей в настройке, комплектующих, за пару вечеров сборки фактически, позволяющий попробовать истинный ламповый звук. С красивым звучанием! Для разных жанров музыки. Соотношение цена/качество идеально для начальной конструкции.

Как мне кажется, ультралинейное включение убирает излишнюю "кривоту" тетрода 6ф3п, позволяя всё же выжать нормальную мощность. Питание накала производится от изолированной цепи, от свинцового акб. Сверхбыстрые диоды в анодном питании - также хорошо.

Разделительный конденсатор составной из МБГО/МБГЧ + К-78-2. Вероятно есть смысл найти где-то слюду ещё или более дорогие полипропиленовые профильные аудиоконденсаторы. Имеются окбг-и, кто-то имел дело с ними? Конденсаторы в катодах ламп минимум 4700 мкФ, также добавлена параллельно плёнка. На звучание в значительной степени оказывает влияние ток и анодное напряжение. Многочисленные эмпирические заключения, как я погляжу, говорят об одном - чем выше, тем лучше. Поэтому при 270В питания, анодный ток триода входного чуть выше 2мА, а в выходном каскаде ток экранной сетки около 10мА, при токе анода выше 40мА. Это хороший линейный режим! Выходной трансформатор можно не шунтировать конденсатором параллельно первичной обмотке, цепь Цобеля не нужна. Думаю цепи УЛ обратной связи экранной сетки хватает всё же. Как считаете? Выходной трансформатор улучшенный аналог Твз1-9 который сейчас продаётся свободно, с секционированием, уменьшенной емкостью межвитковой, индуктивностью рассеяния, и нормальной индуктивностью первичной обмотки выше 13 Гн.

Отсутствие в усилителе сильных оос не портит классическое ламповое звучание, искажения практически всё равно не ощущаются. Тут всё в норме, на минимуме. Уровень сетевого фона также приемлемый.

Я не имею возможности и желания снять какие-то измерения данного усилителя, например его КНИ в %. Буду только рада, если кто-то решит сделать этот образец и отпишется. Я внесу коррективы. Или смоделирует в каком-то программном обеспечении. Да, конструкция в физическом виде сделана кривовато. Но оно не влияет на работу. Даже возбуждения унч не происходит, так что всё в порядке.

Буду рада замечаниям и вопросам по схемотехнике!

P. S. Я не признаю свой усилитель идеальным, но считаю, что он достаточно хороший! Уж лучше всяких других ...для начинающих в плане звучания и повторения. Тем более - лампы - модно и классно.

Это просто то, что я сделала (для себя и напоказ) и мне нравится!

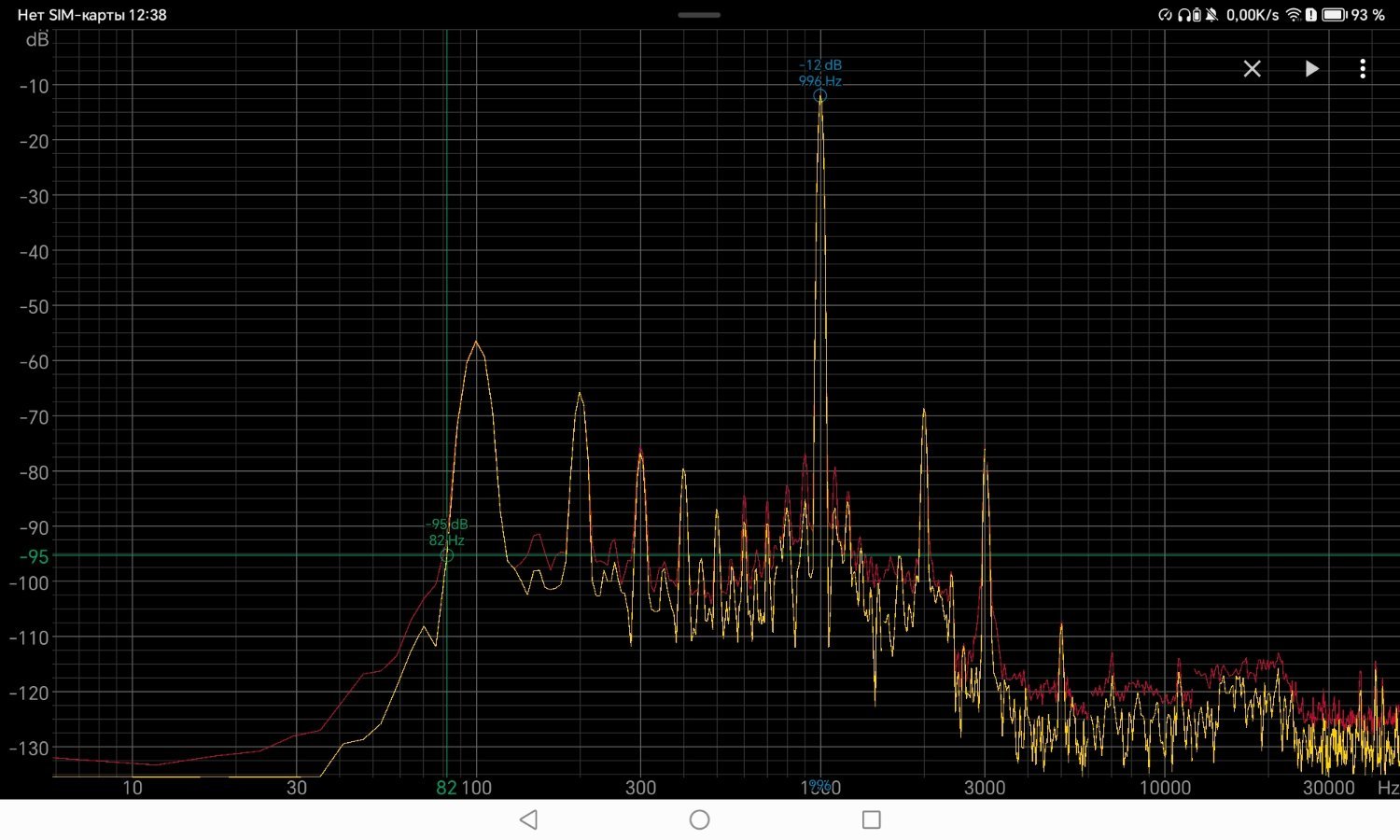

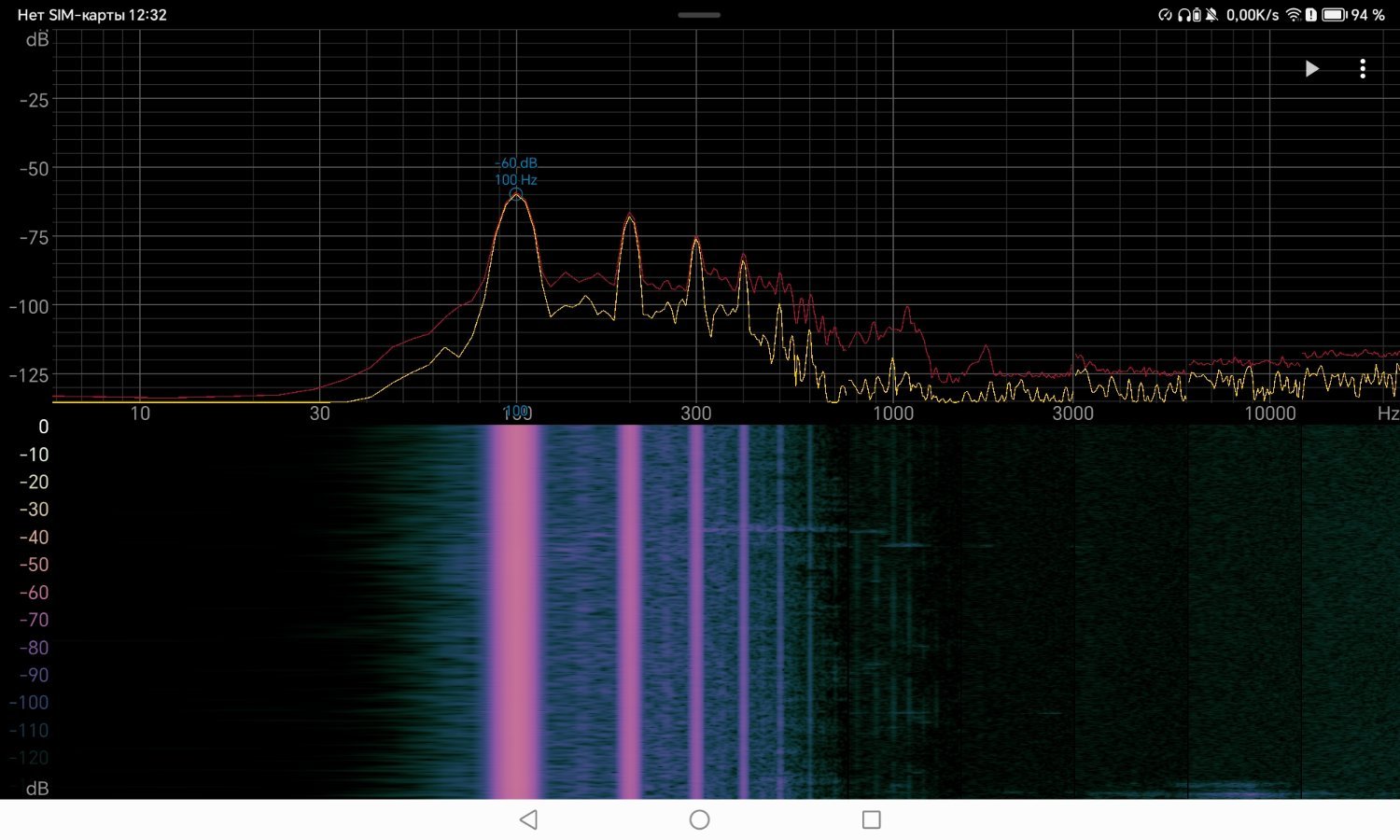

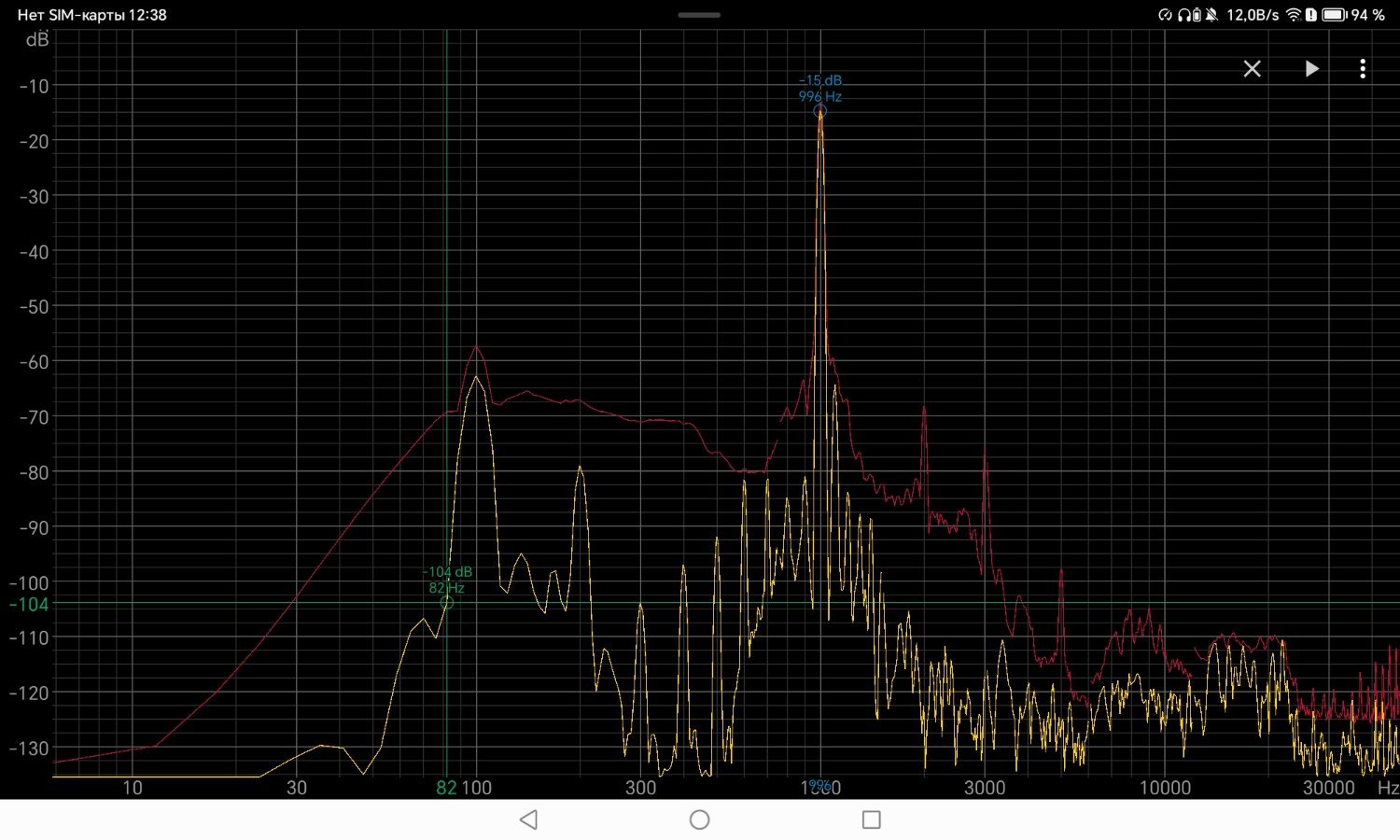

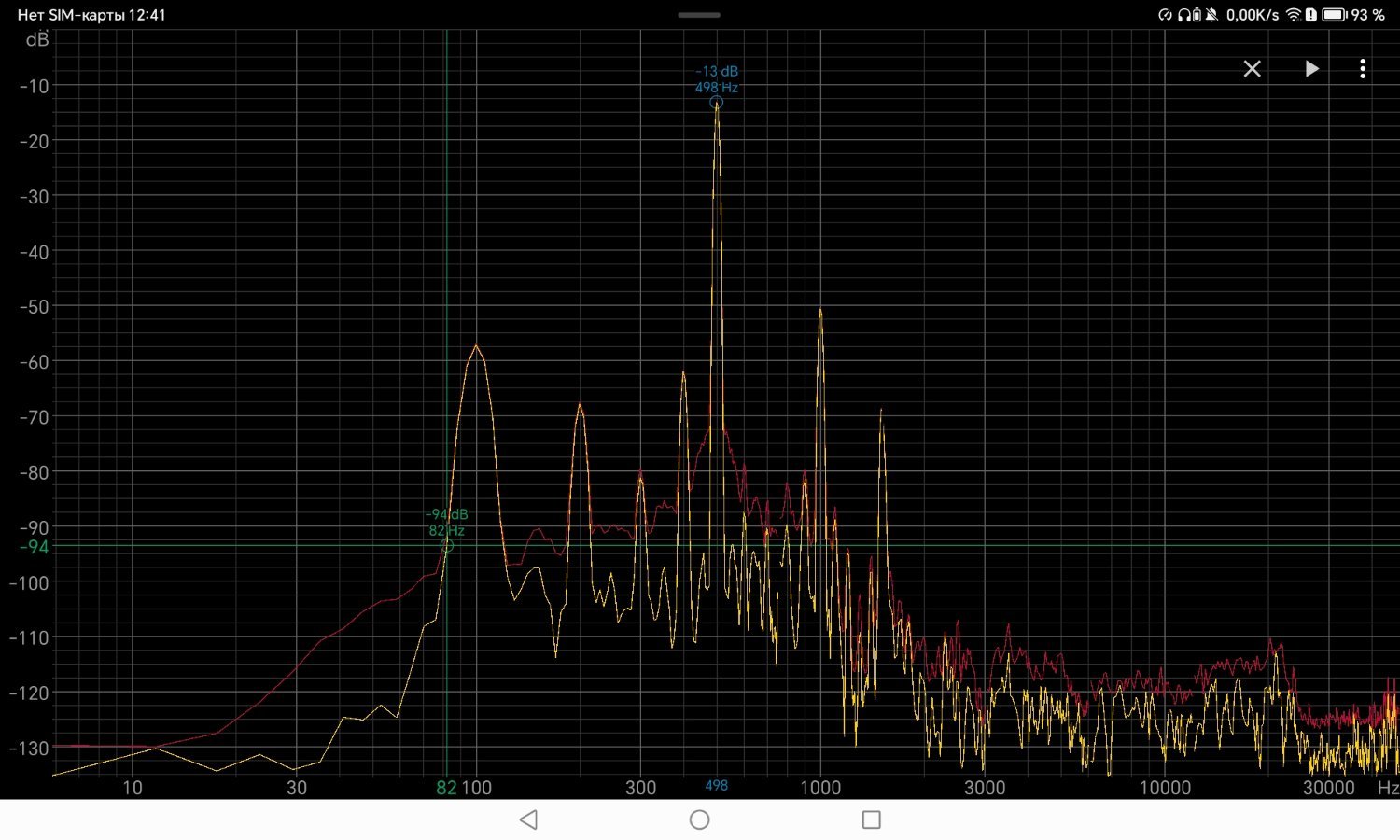

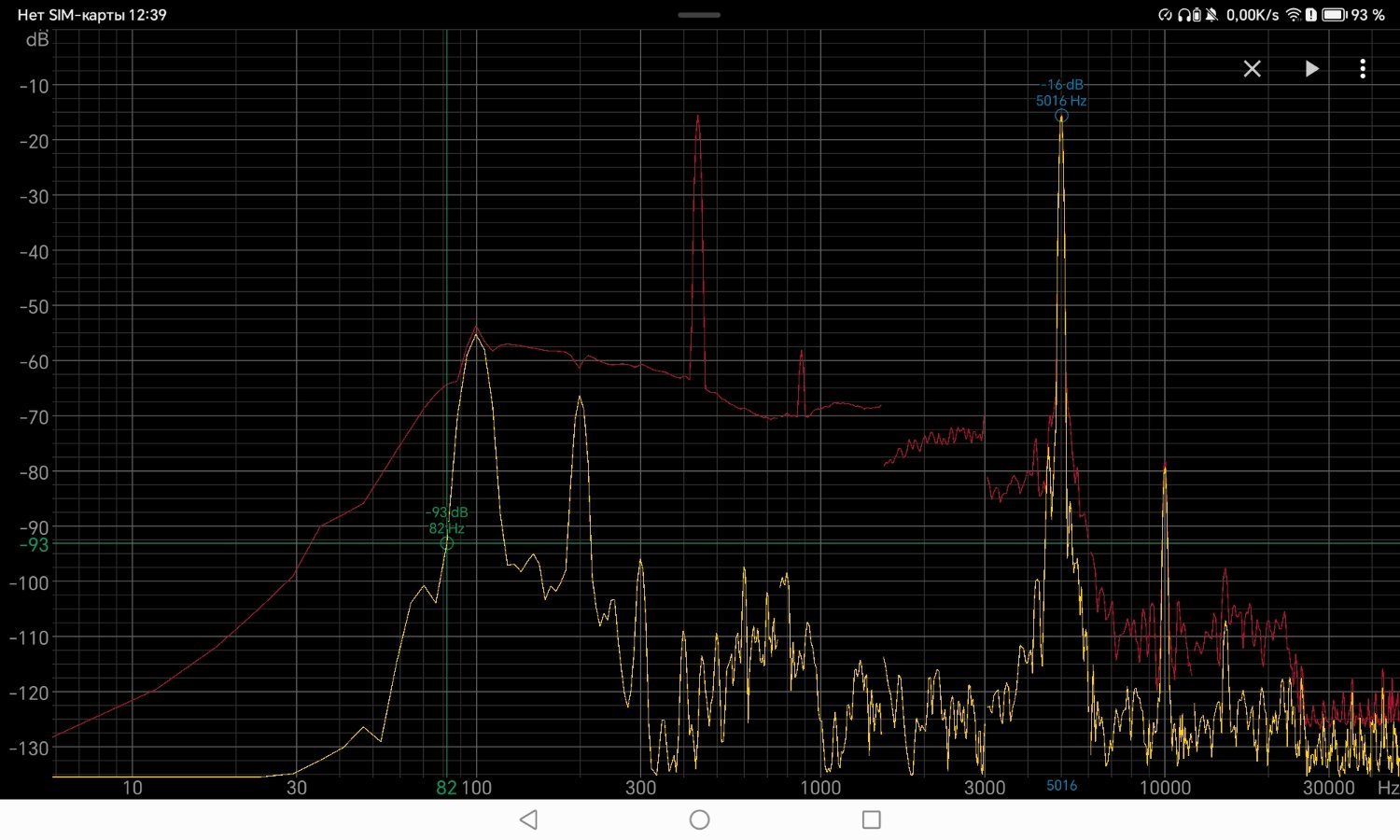

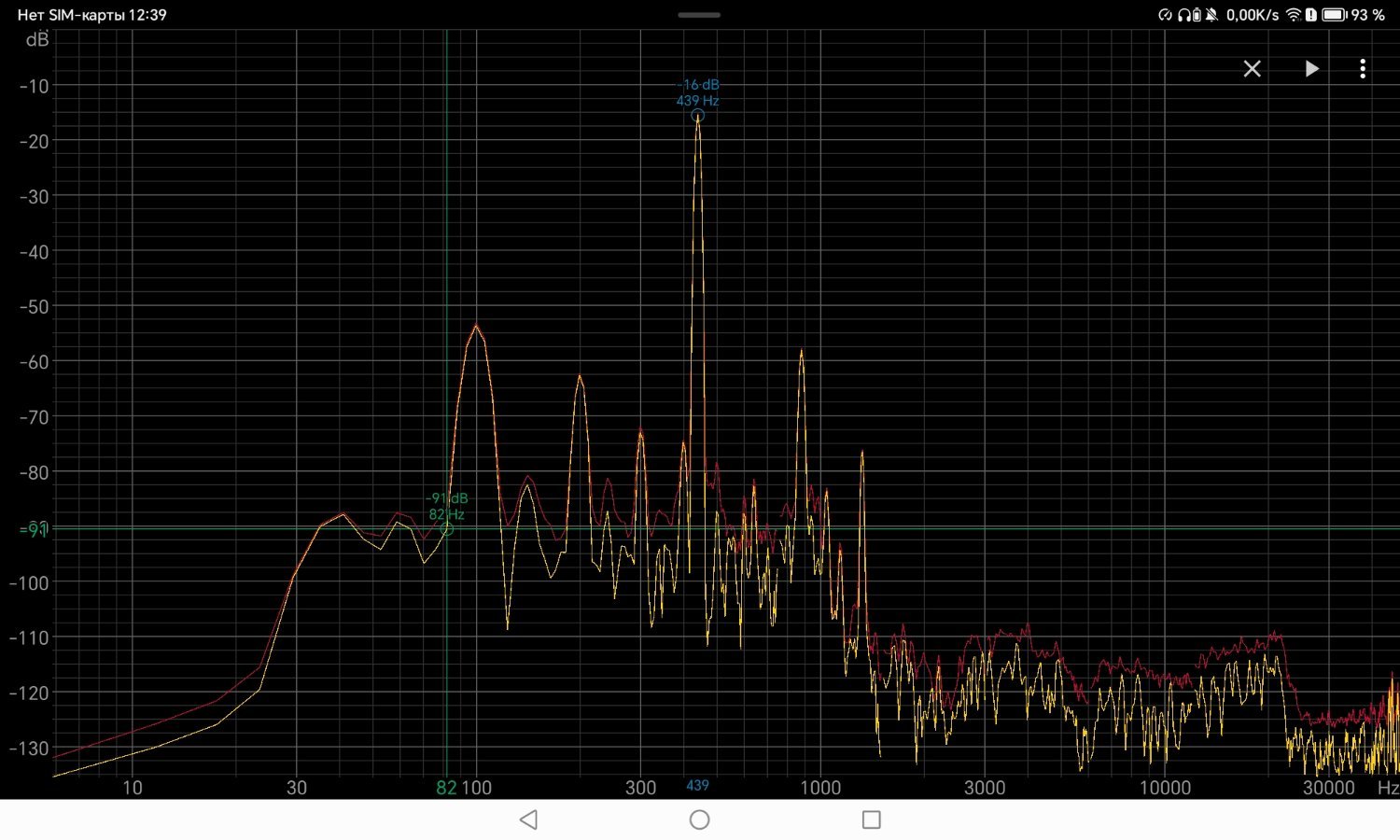

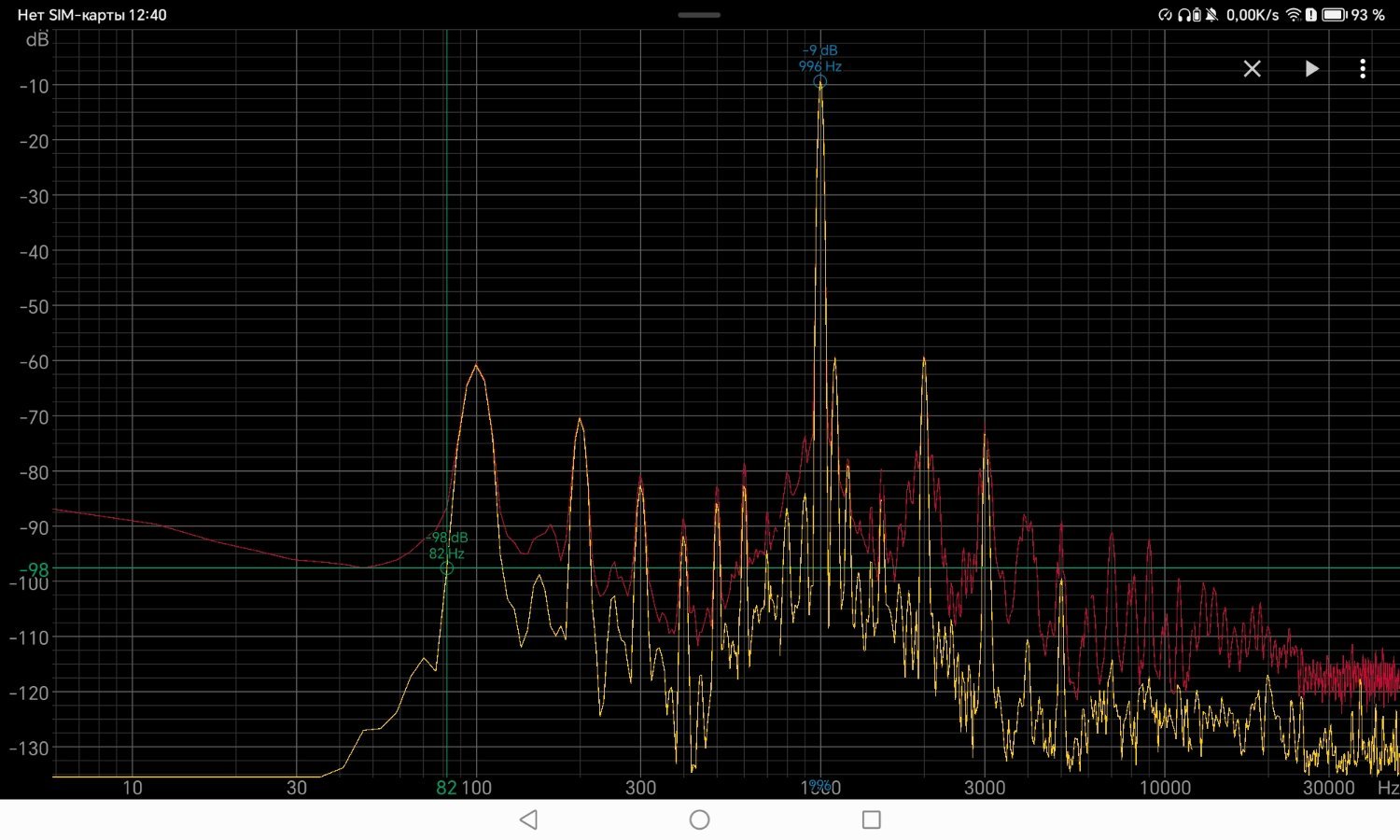

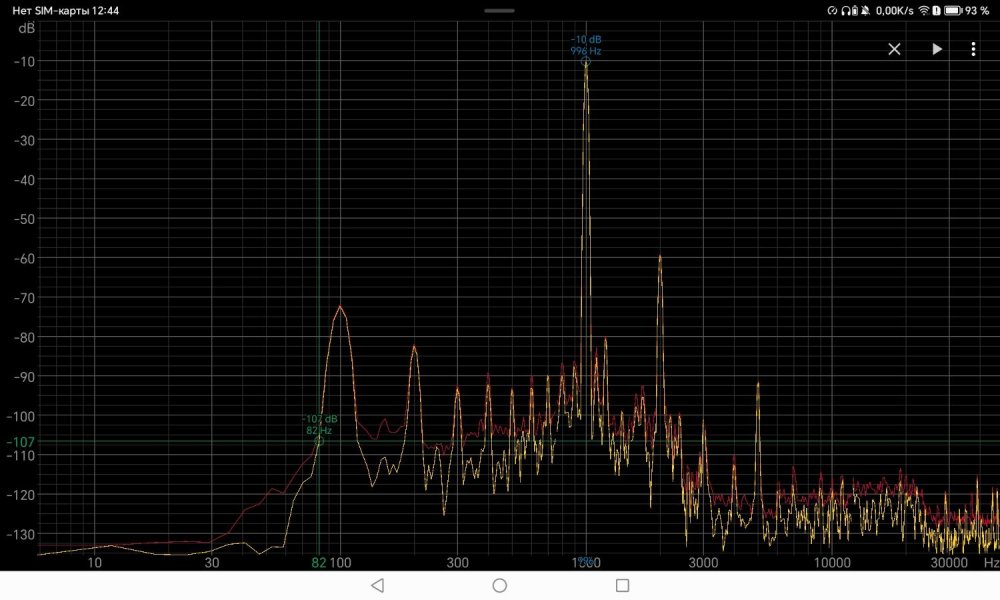

Удивительно, что гармоники очень низкие. А мне тут помнится пророчили не меньше -30дБ уровня от основного тона

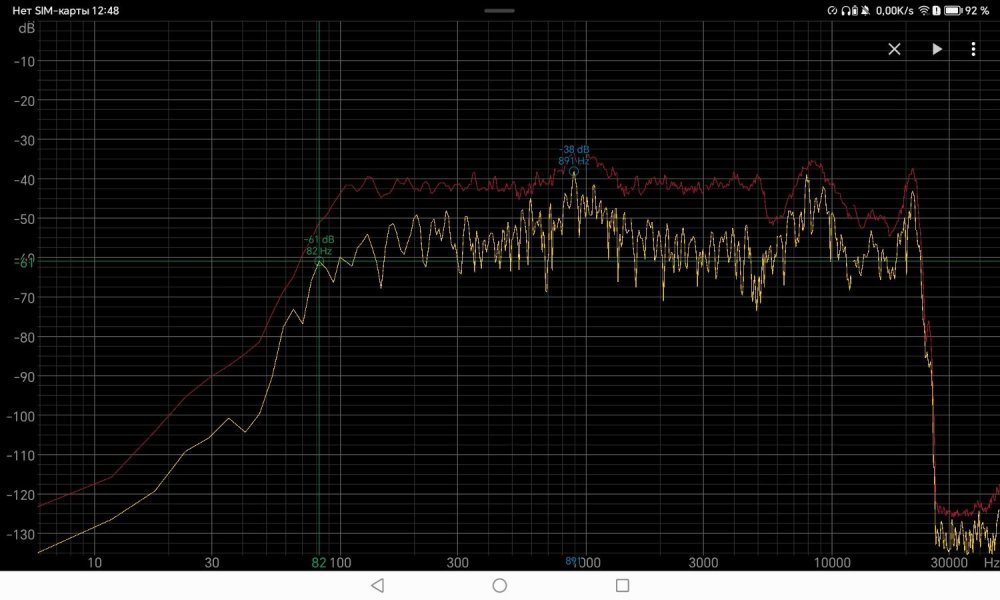

Надо отметить, что это измерение приложением через микрофон и излучения звука АС. То есть это суммарный даже уровень искажений и фона...





IMG_20250920_111256_696_125026 (5) (1).jpg

IMG_20250920_111256_696_125026 (4) (1).jpg

IMG_20250920_111228_883_125304 (1) (1).jpg

Screenshot_20250920_124856 (1).jpg

Screenshot_20250920_124457 (1).jpg

Screenshot_20250920_124157 (1).jpg

Screenshot_20250920_124036 (1).jpg

Screenshot_20250920_123953 (1).jpg

Screenshot_20250920_123921 (1).jpg

Screenshot_20250920_123852 (1).jpg

Screenshot_20250920_123829 (1).jpg

Screenshot_20250920_123250 (1).jpg

  • Like (+1) 5
  • Replies 311
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Климентий
Климентий

Усилитель на комбинированных 6ф3п/6ф5п самодостаточен... Один баллон - два каскада...в этом его суть... Если лепить к этой лампе еще какие-то каскады... Тогда проще на других лампах полностью делать у

Katharina Richter
Katharina Richter

Со временем, изначальный макет усилителя, мной был дорабортан. В результате имею сейчас примерно такое конечное видение данного усилителя. Звук хороший, глубокий, с хорошим раскрывом всех частот звуча

ВКН
ВКН

Кто сказал - лишь 9 Ватт? Удивлю-ка я ребят!  Чтоб самой не сомневаться, дам я лампе все 15.  Дыма нет. Ни слез, ни пота, ни каления анода.  Терпит лампа! Все вы тут - слабаки. А книги

Posted Images

Климентий Local

Климентий

Posted
Posted

А собственно чем смысл изобретения? Этот усилитель на лампе 6ф3п уже весь вдоль и поперек расписан насех форумах и книжках... Чего нового мы тут обсуждаем? 🤔

Я бы ввел ОООС и ПОС... очень они помогают ему работать... У меня в моноблоках на этой лампе эти цепи присутствуют... Звуку явно лучше с ними чем без них...

  • Like (+1) 1
ВКН Local

ВКН

Posted
Posted

Припой Оловянно-Свинцовый (шутка).

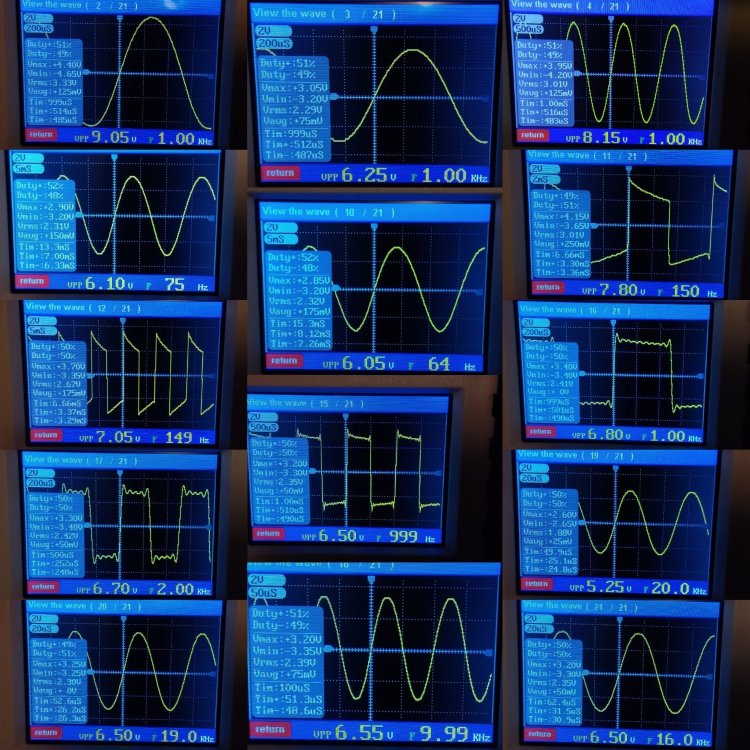

А можно меандр 8-10кгц? Впрочем уже 2кгц как-то грустно....

И, кстати, знаете, что означает спад вершины прямоугольника в два раза на частоте 150гц?

  • Like (+1) 1
arcev Enthusiast

arcev

Posted
Posted
27 минут назад, ВКН сказал:

Впрочем уже 2кгц как-то грустно....

Меандр с компа (ЦАП) , он изначально такой формы, поэтому эти картинки не о чем,

нужен нормальный генератор меандра

Katharina Richter Proficient

Katharina Richter

Posted
  • Author
Posted
43 минуты назад, ВКН сказал:

Впрочем уже 2кгц как-то грустно

Да, это изначально онлайн генератор такой, ещё на входе, усилитель точно просто передал такую форму.

Климентий Local

Климентий

Posted
Posted
11 минут назад, Katharina Richter сказал:

Так какие и как?

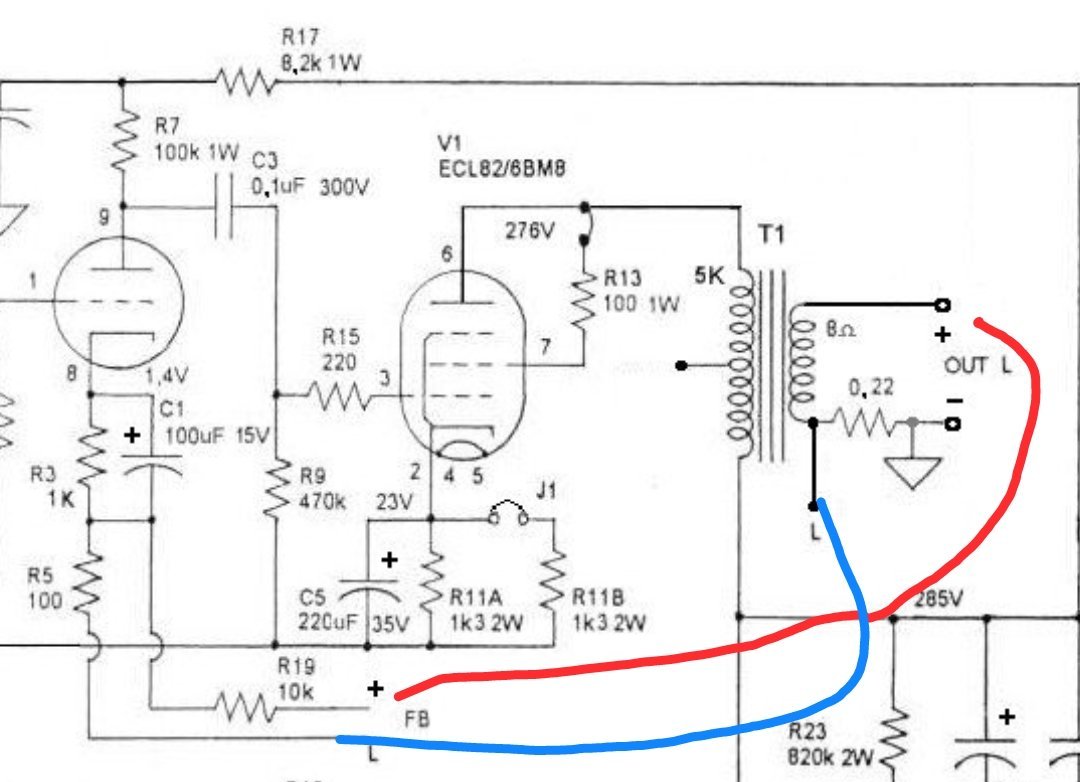

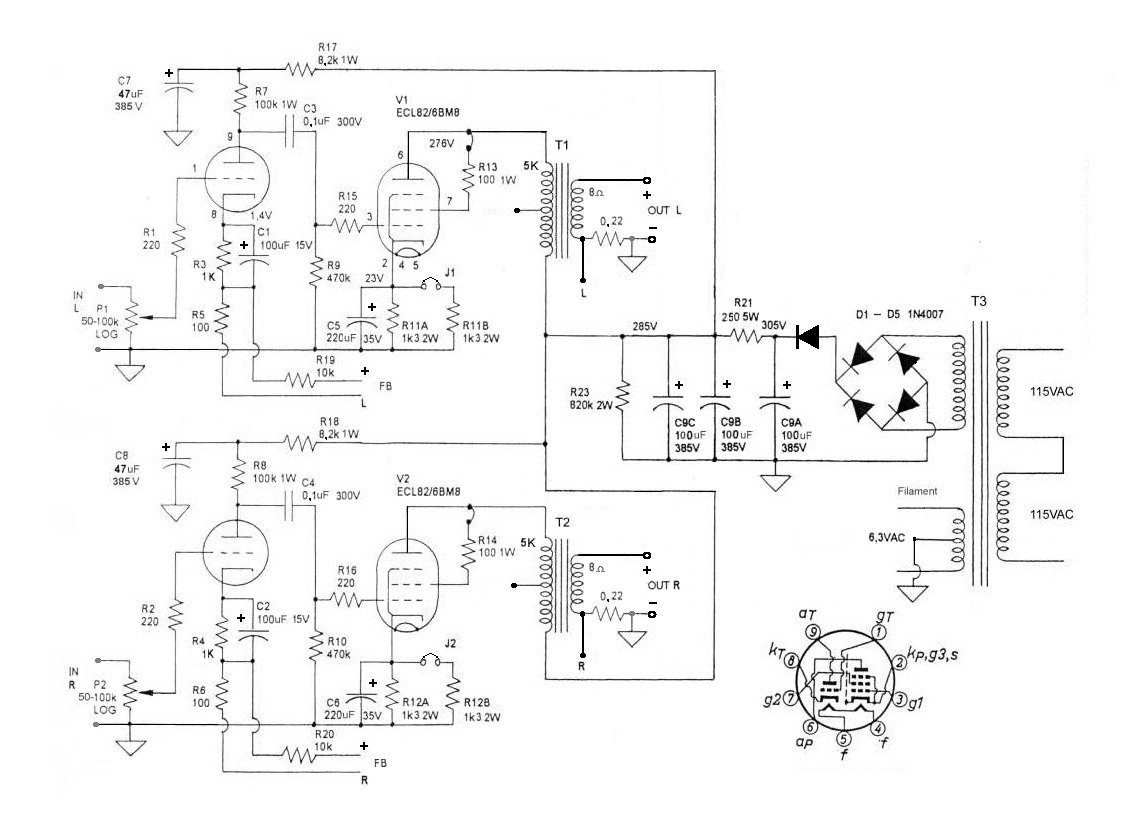

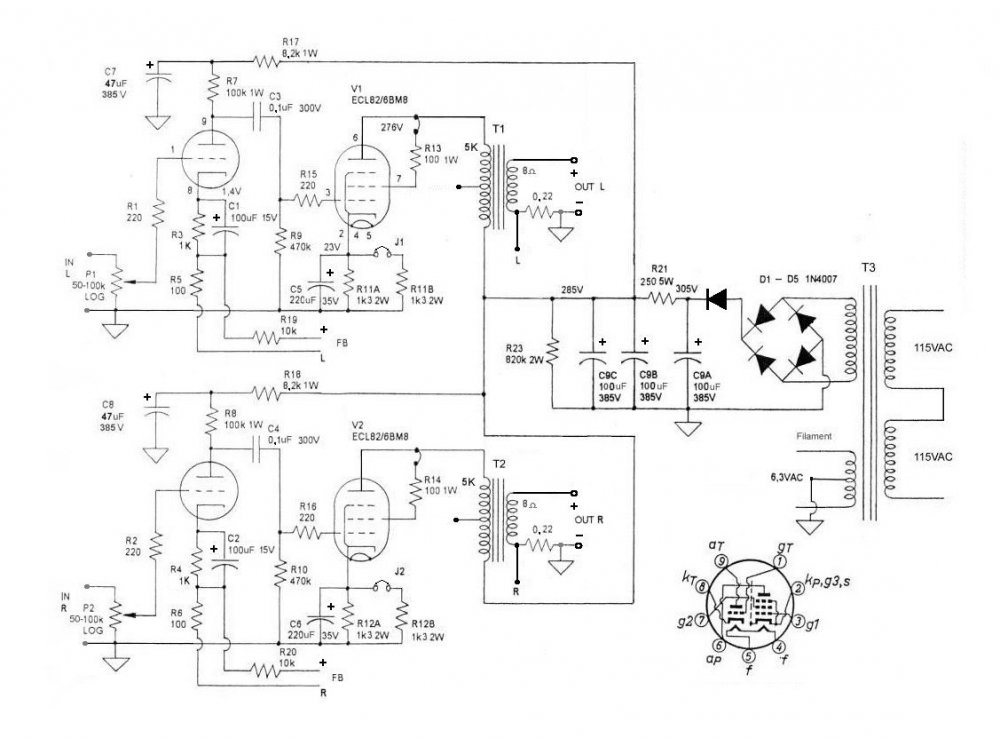

Вторичную обмотку ТВЗ на землю через резистор 0,22 Ом х 2Вт подключите. И с резистора этого заведите линию в катод первой лампы как нарисовано на схеме, это будет ПОС. Ну а ОООС с противоположного плеча вторички твз...

Тут возможно придется поэкспериментировать, тк при неправильной фазировке первички может получиться генератор вместо усилителя... Кратковременно включем и смотрим .. Если все спокойно то угадали... Если автогенерация то меняем местами концы первички... И наслаждаемся звуком... 🔈


  • Like (+1) 1
Colonel Burrous Local

Colonel Burrous

Posted
Posted
3 часа назад, Katharina Richter сказал:

Мощность большая, около 2,5Вт

Вы никогда и ничего не услышите(в плане музыкальной вовлекательности), на такой мощности, можете мне поверить, я коллекционер винила с огромным стажем.

  • Hmm... (-1) 1
Katharina Richter Proficient

Katharina Richter

Posted
  • Author
Posted
1 час назад, Климентий сказал:

а этого заведите линию в катод первой лампы как нарисовано на схеме, это будет ПОС. Ну а ОООС с противоположного плеча вторички твз...

А какой в результате от этого выхлоп?

ВКН Local

ВКН

Posted
Posted

Ой,  благо!!! Если есть возможность расцепить первичку- Вы не представляете - какие в Ваших руках возможности!

KUE Proficient

KUE

Posted
Posted

Мощная, высококачественная аппаратура бестолкова в 12 кв.м. комнате. К серьезной аппаратуре еще и комнату надо оборудовать квадратов в 30 и потолками в 3,5 м. Вот там и будет масштаб и сцена. А для небольшой комнатушки и 2Вт. подойдет.

  • Like (+1) 2
  • Smile 1
W_L Local

W_L

Posted
Posted
15 минут назад, KUE сказал:

Мощная, высококачественная аппаратура бестолкова в 12 кв.м. комнате. К серьезной аппаратуре еще и комнату надо оборудовать квадратов в 30 и потолками в 3,5 м. Вот там и будет масштаб и сцена. А для небольшой комнатушки и 2Вт. подойдет.

Или вовсе попробовать планарные наушники, недавно приобретя moondrop venus оооочень удивился тому, как могут звучать наушники, правда на раскачку тугие, хотя 6Ж43П в тетроде со спаренными анодами и твз в нагрузке смогла с ними справиться

ВКН Local

ВКН

Posted
Posted

Разделением обмотки первички я намекал на перенос 25% в катодную цепь. При этом как бы тоже режим второй сетки получается УЛ. Но она запитывается от общего анодного. Входной триод с достаточным усилением, поэтому его должно хватить.

  • Like (+1) 1
Katharina Richter Proficient

Katharina Richter

Posted
  • Author
Posted

А что ещё дельного? Переделывать таким образом, как вы предложили, что-то не хочется. Не люблю длинную цепь обратной связи. Даже вторичку в катод выхода мне лень. Для меня это уже законченный усилитель. Если уж делать, то что-то другое. Ищу интересное схемное решение для повторения, или сама что придумаю.

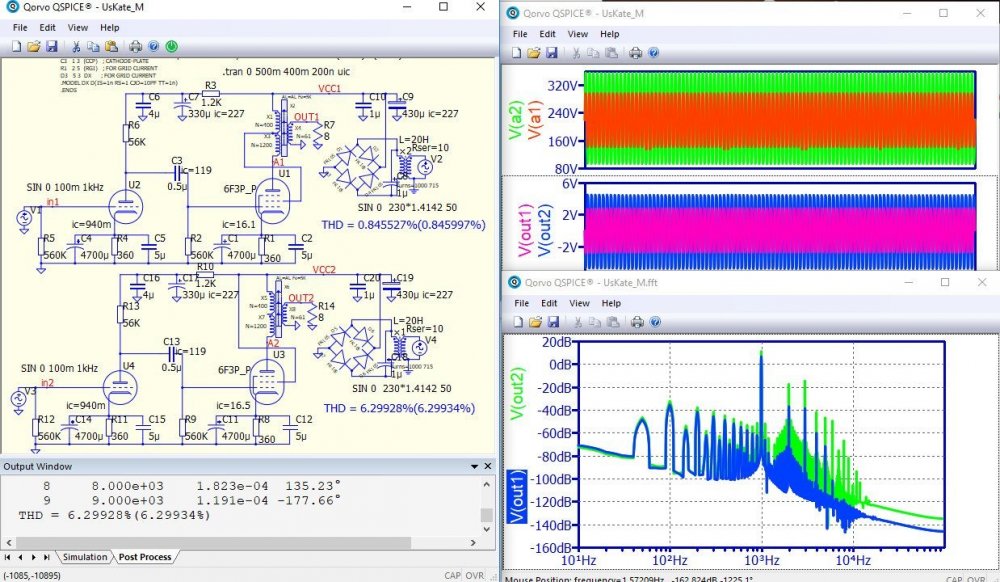

Подогнали тут симуляцию. Видно, как работает УЛ


CHEL_EV Proficient

CHEL_EV

Posted
Posted
2 часа назад, Katharina Richter сказал:

А что ещё дельного? Переделывать таким образом, как вы предложили, что-то не хочется. Не люблю длинную цепь обратной связи. Даже вторичку в катод выхода мне лень. Для меня это уже законченный усилитель. Если уж делать, то что-то другое. Ищу интересное схемное решение для повторения, или сама что придумаю.

Подогнали тут симуляцию. Видно, как работает УЛ


Если Вы сделаете как Вам посоветовал ВКН, то процент искажений будет ещё меньше.

Делов, на пол часа.

Правда Вам потребуется уйти от автоматического смещения. Хотя и с ним можно если рассчитать напряжение питания..

Katharina Richter Proficient

Katharina Richter

Posted
  • Author
Posted

Подумалось, нельзя ли в моём варианте добавить параллельную оос, путем резистора с анода выходной части 6ф3п на сетку. Пусть это будет последовательная rc-цепь, или работать не будет?  Смысл есть ли

CHEL_EV Proficient

CHEL_EV

Posted
Posted
26 минут назад, Katharina Richter сказал:

Подумалось, нельзя ли в моём варианте добавить параллельную оос, путем резистора с анода выходной части 6ф3п на сетку. Пусть это будет последовательная rc-цепь, или работать не будет?  Смысл есть ли

Смысл есть попробовать, и сделать для себя выводы. Только с анода на анод. 330к-470к

  • Like (+1) 1
