В схеме "очепятка" - диодный мост для LM7806 - неправильно линии подключения прорисовались... Заменить схему уже не могу... -
Алекс вы постоянно подначиваете.... по схемам. А вы кто? У вас в профиле о Вас и вашей системе пусто. Заполните свой профиль, тогда хоть понятно будет что то о вашем опыте: ВЫ троль или действительно, что то понимаете в ламповой теме. А каком смещении вы говорите? Для ламп первого или второго каскада? Для лампы 2А3 - оно паспотное номинальное . На лампах первого каскада - это отработанный вариант на нескольких усилителях и ламповых микрофонах. И поверьте с паспортным смещением для ламп 6ж4п и их иностранном 6AU6 -я тоже делал. Но паспортном смещении играют только иностранные лампы. Советские 6ж4п играют на паспортном смещении очень УНЫЛО. И параметры для 6ж4п придумал не я - это ЯПОНЦЫ применяют в своих микрофонах 6AU6 и 6ж4п продают их задорого - на АВИТО стоимость до 1,5 млн рублей доходит за некоторые модели....... Нулевое смещение для 6ж4п - паспортное по ВАХ и довольно часто применимо в звуковых целях...... Но при "0" смещении импортные лампы совсем не могут играть ..... То есть аналоги 6AU6 и 6ж4п - не полные. Они отличаются по настройкам.
-
.thumb.jpg.32baf900faf41b0728b9c68dae00a77c.jpg)
-

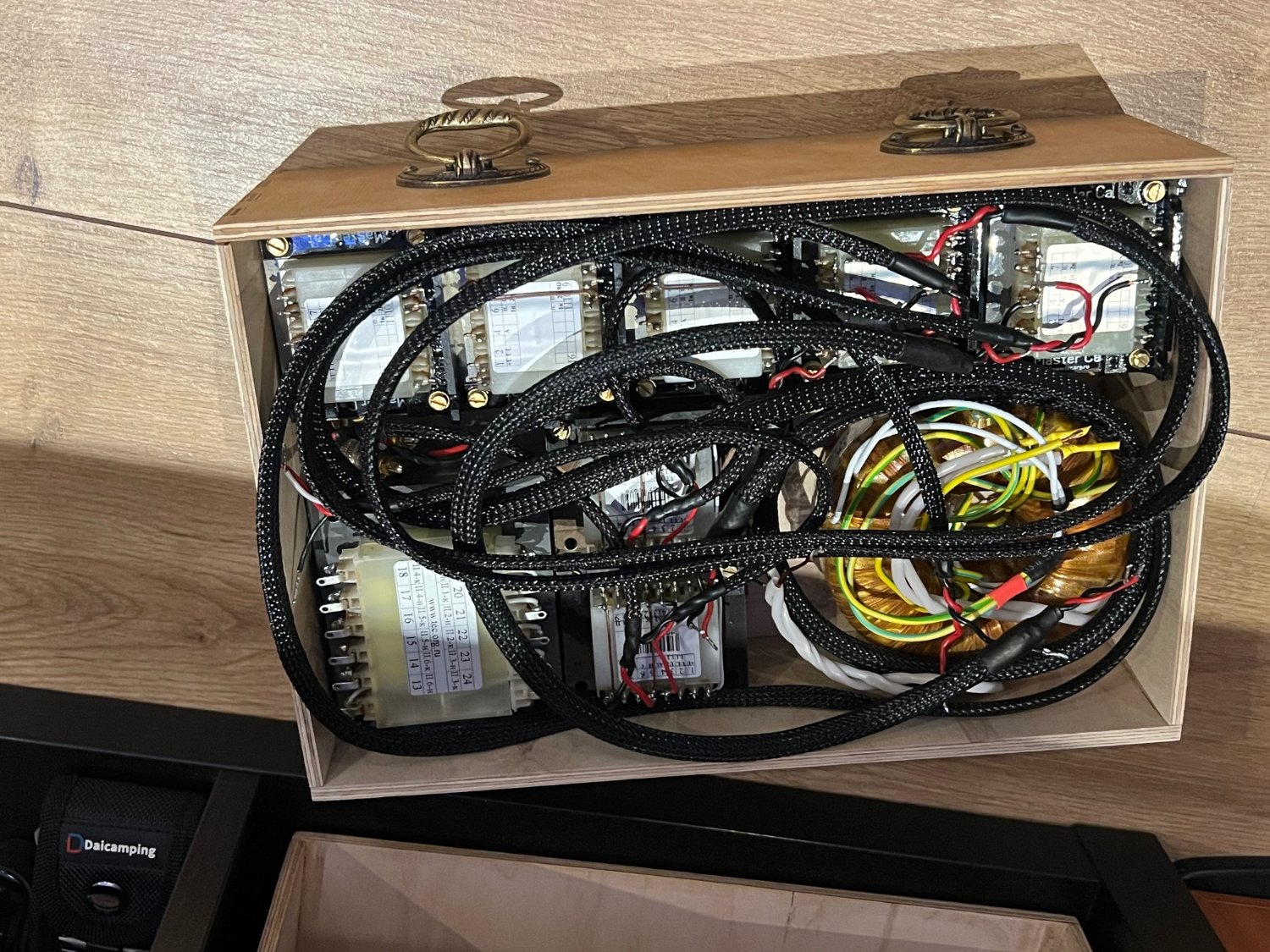

Я тоже опасался за недостаточность напряжения раскачки для 2А3 ..... Как вы помните начинал то с трёх каскадов ...... Но для моей акустики и моего основного источника- флэш плеером на PCM5102 - одной 6ж4п для 2А3 оказалось достаточно - источник играет на "15-20" уровнях звука из" 30" - то есть чуть больше половины доступной регулировки звука и при этом качает "на полную" комнату 27 кв.м. с открытым дверным проемом..... Причем, на уровне звука "20" -уже боязно за динамики. Боязно из-за больших ходов диффузора динамиков по НЧ. После окончательной сборки забыл измерения провести по мощности, но их проводил в прошлый раз..... Где то тут на этой ветке выложено..... Сейчас не вспомню....надо искать.... Эта информация "забилась" другой информацией..... А сейчас только тестером на 1кГц если что померить.... Уж больно тяжёлый получился усилитель .... спина до сих пор болит после вчерашней установки усилителя....
-
Станислав, мы же за тот звук, который больше нравится, а не за экономию и сожаление - чего их жалеть? Уйдём, кому эти лампы из близкого окружения нужны будут? А так - готовое изделие, слушать можно, уже польза. -
сколько себя помню в ламповой теме всегда мне не хватало такого инструмента для оперативного ориентирования в режимах ламп...сидеть с линейкой очень неудобно...а тут налету все видно ... как говорится... хочешь сделать хорошо - сделай сам :-) -
Пропитывай осторожно! За температурой не гонись. Опасно! Толщина обмотки несколько увеличится. Вот я писал про 5 мм. -
Дмитрий, мои скромные познания в расчете звуковых трансформаторов основываются на обобщенных высказываниях форума... В пользу мотать до полного заполнения окна много писалось ранее. Я полагаю что главный враг МКТ, это емкость. Но бифилярный способ здесь называют "антиконденсатор", следовательно увеличение числа витков не станет увеличивать межобмоточную емкость, в тоже время вырастет индуктивность. Сопротивление обмоток сейчас составляет одного 626ом/367ом и 627ом/368ом другого. Провод остался, место есть, дополнительную обмотку можно ведь и не подключать. Конечно (даже полностью отделенная) какое то влияние она будет оказывать, любое универсальное решение всегда хуже точно предназначенного. А где оно, это точное решение?, расчетов я не делал... помогал мне А. Резвой, ему большое спасибо! Другие участники тоже делились опытом, советами, всем большое спасибо! Пропитывать буду ТВЗ и МКТ, натуральный пчелиный воск - 30%, парафин П2 - 70%, греть думаю электричеством, посудину уже подобрал. Рекомендовали здесь церезин, но его продают только большими объемам, слишком дорого выйдет, проект у меня бюджетный... -
By Евлампий 2 · Posted
А почему бы не взять килоом 50, подключить одним концом к минусу, вторым концом через несколько микрофарад к плюсу - и на этом резисторе осликом посмотреть, без всяких постоянок? При этом, если интересуют реальные пульсации, к источнику (помимо нашей RC цепи) должен быть подключен планируемый потребитель (или его правдоподобная имитация). -
Тебе бы их проварить в воске-парафине! Стали бы вечные. Вот и 5мм понадобятся. Если решишься на это дело, то у меня к тебе просьба большая. Померь ёмкость между обмотками, до и после.
-
Не нужно больше ничего мотать. Это всё будет во вред. Получился отличный бифилярный трансформатор. Что то я не пойму, это бифиляр?? Пригляделся...да!
-
После вынужденного простоя (случилась производственная травма), продолжил работу над усилителем... Изготовил контактные площадки для выходного и межкаскадного трансформаторов. Регулируемый коллекторный привод опять стал работать некорректно, вероятно проблемы с якорем, появляется круговой огонь коллектора, нет времени опять его ремонтировать, применил асинхронный 1500 об/мин , шкивы 1:10, на выходе 150 об/мин, поликлиновый ремень РН слабо натянутый, торможением рукой большого шкива, обеспечиваем плавный пуск и регулировку оборотов намотки. Выполнил бифилярную намотку МКТ - 28 слоев с прокладками из чертежной кальки, 4828 витков, провод ПЭЛШО 0,18 (0,25) и ПЭВ 0,25 (0,28). Поверх обмоток положил выравнивающую прокладку толщиной 1,5мм. Оставшееся на каркасе место, 5мм , планирую заполнить отдельной повышающей/понижающей обмоткой, выполненной также бифилярно тем же проводом, войдет четыре слоя. Появятся различные варианты включения, с максимально возможным количеством 5520 витков бифилярно. Для повышения/понижения, бифилярные витки дополнительной обмотки соединяем параллельно и последовательно с основной. На фото различные эпизоды работы; - сверловку с определенным шагом хорошо производить по калиброванным упорам, - в качестве межслойной изоляции пробовал использовать ФУМ ленту, не понравилось, следующий слой провода ее продавливает, а в качестве временного удержания двух слоев кальки подходит хорошо, - большее время занимало выполнение начала и конца слоя, для удержания кончиков бахромы с начала использовал тонкую пластину, затем приноровился применять острую палочку, с ней удобней. - для выравнивания последнего слоя намотки, торчащую бахрому обрезал стамеской.
-
By Stan Marsh · Posted
Ну, ток там миллиампер 20, вроде, с этой стороны подставы точно нет, да и с остальных сторон, пожалуй, тоже. Жалко мощную лампу пускать на маломощные дела? Ну, конечно, там и операционник от батарейки сможет. Но разве мы ищем лёгких путей? -
-
-
