Recommended Posts

Posted
34 минуты назад, Анатолий Матвиенко сказал:

резистора 25 Ом и конденсатора 23 мкФ

Брать только эти два элемента для расчёта не корректно.

Будет время , сделаю пару скринов  с графиками

Posted

Если в моей версии майкрокап будут импортные варианты 6ж7 , то почему бы и нет ...

Posted
3 часа назад, Stan Marsh сказал:

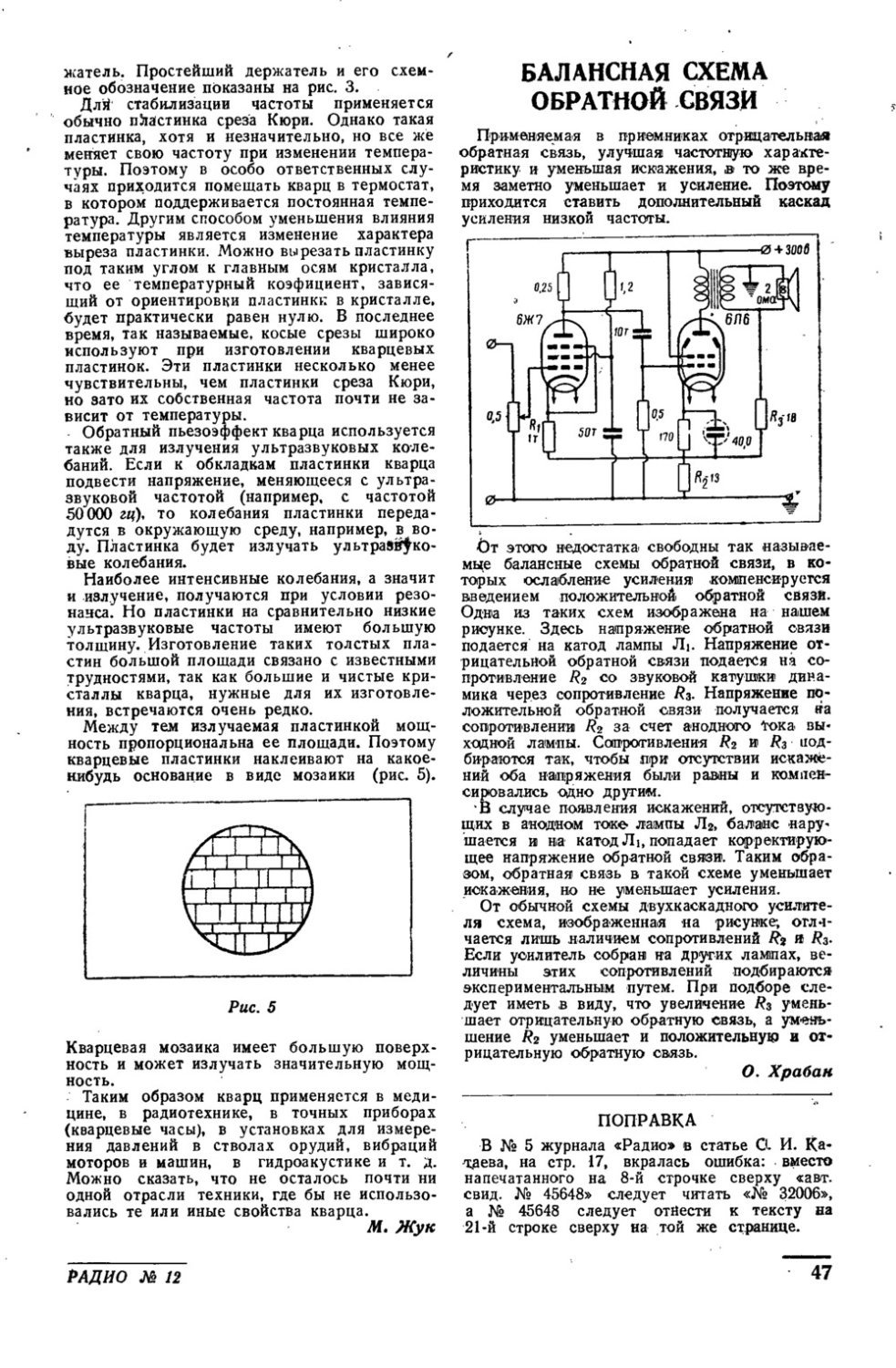

Было бы интересно, кмк, посмотреть ещё и эту схему:

Posted

не могу разобрать номиналы R1 R2 R3

если R1 = 1 ком , то ток катода  всего 1ма  у 6ж7

Posted

Ага , значит верно разглядел .

1ма ток катода 6ж7 нормально? Или мало ?

Ток 6L6 90 ма нормально или очень много?

Если все номиналы как на схеме , то через динамик ток 1.5 ма .

Немного это смущает

Posted
2 минуты назад, Kutun сказал:



1ма ток катода 6ж7 нормально? Или мало ?

Ток 6L6 90 ма нормально или очень много?

Если все номиналы как на схеме , то через динамик ток 1.5 ма .

1. Нормально.

2. Многовато, пожалуй.

3. Не страшно.

Posted

собственно вот результаты

интересное поведение , чем выше сопротивление нагрузки , тем меньше размах амплитуды выходного сигнала .

все номиналы как в приведенной схеме , только увеличил номинал катодного 6л6 , иначе очень большой ток через нее.

будет время , сделаю все то же самое , но на 6ф3п , раз тема изначально о ней .

ну и макет переделаю , который выкладывал выше , вот и сравним этот режим ос с классикой

но почему то кажется что детальность звучания будет ниже плинтуса

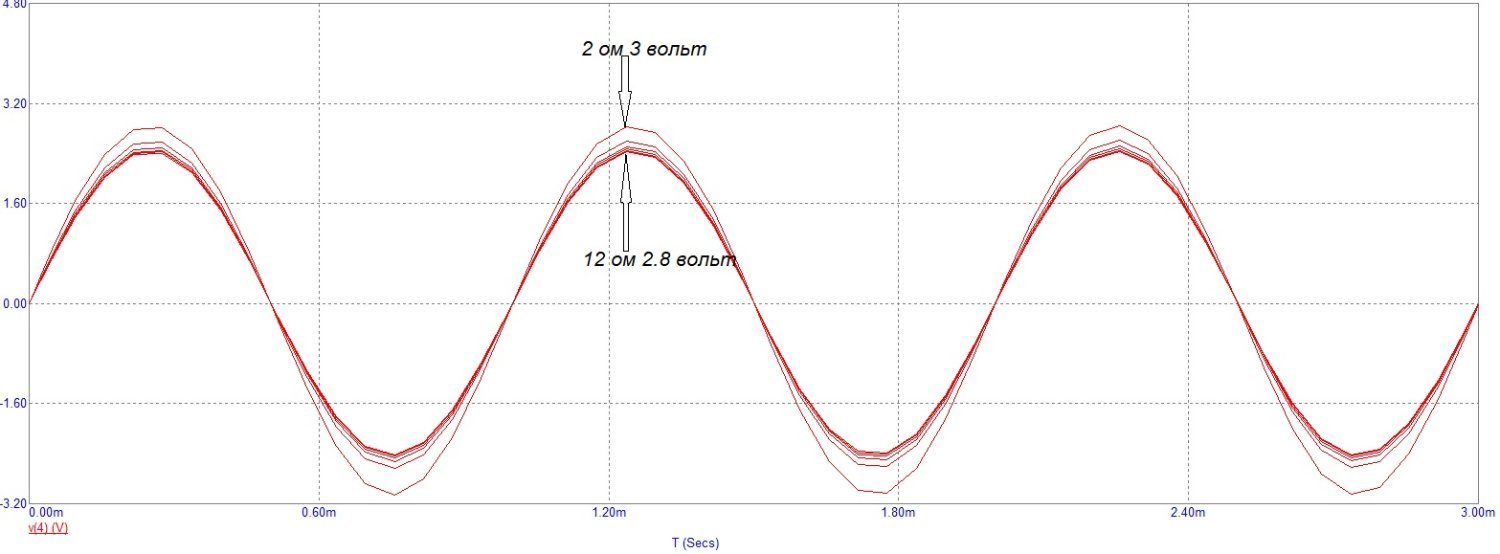

балансная ос амплитуда.jpg

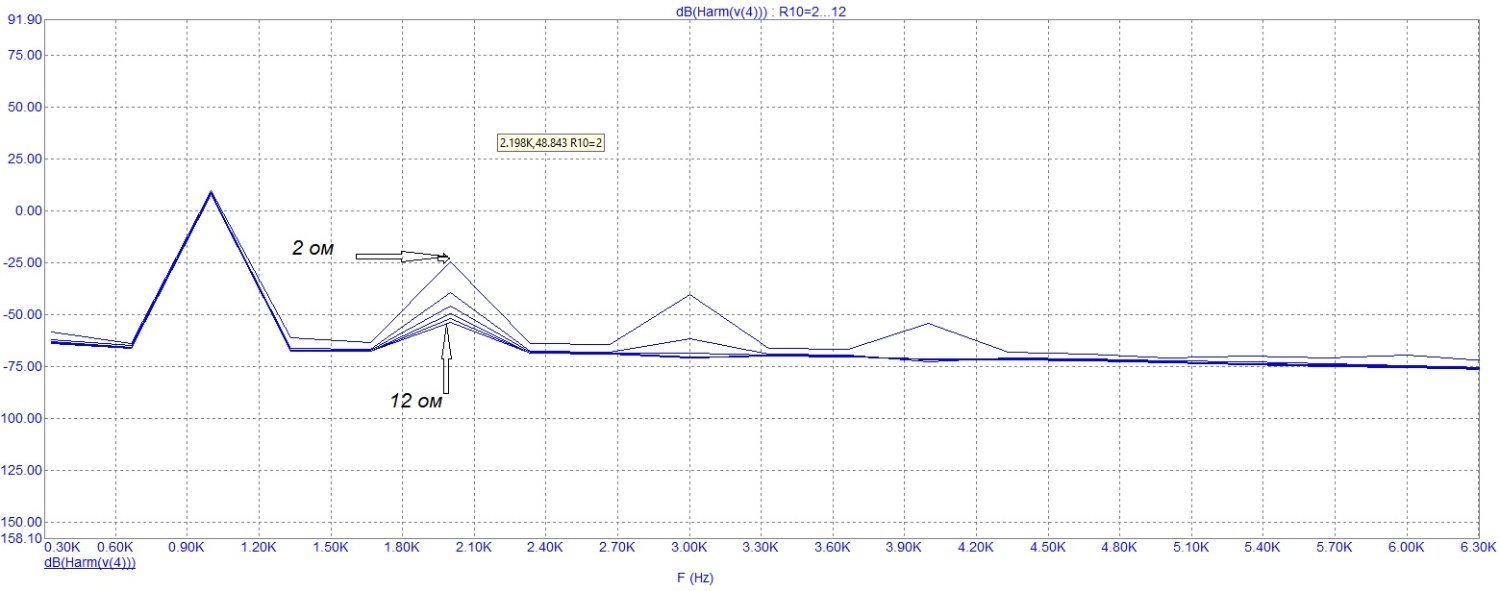

балансная ос искажения.jpg

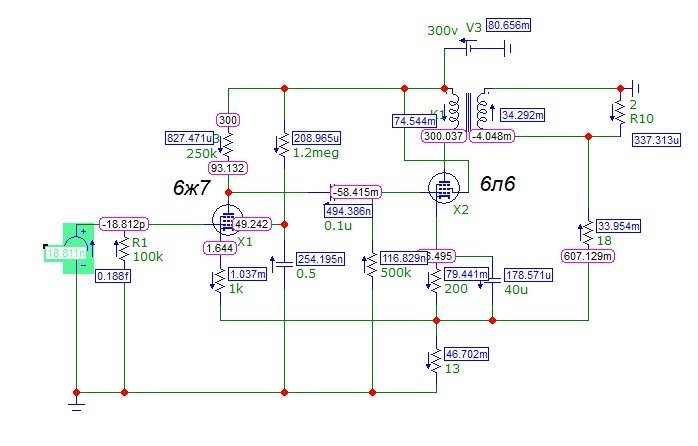

балансная ос схема с режимами.jpg

Posted
В 21.09.2025 в 20:23, Katharina Richter сказал:

Подумалось, нельзя ли в моём варианте добавить параллельную оос, путем резистора с анода выходной части 6ф3п на сетку. Пусть это будет последовательная rc-цепь, или работать не будет?  Смысл есть ли

На каком в итоге варианте схемы остановились? Как рекомендовал Климентий ввести ПОС и ООС, удалось попробовать, понравился звук?

Posted
5 часов назад, sergejj2005 сказал:

На каком в итоге варианте схемы остановились?

На этом :smile-03:

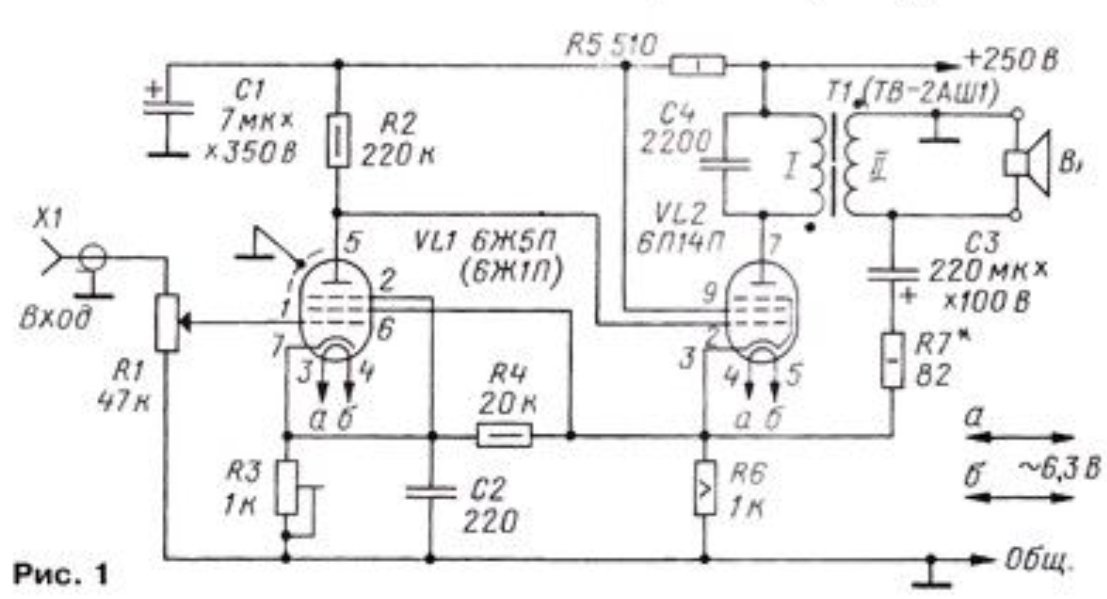

(6Ф6С)



А на 6ф3п - я ничего не трогала. По поводу использования вторичной обмотки в роли катодной - есть в мыслях отдельный проект, с триодом :smile-17:
