Я обошёлся одной неонкой. С нуля на землю. При фазировке обратной к задуманной, загорается предупредительный красный.

  • Like (+1) 2
  • Replies 143
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Климентий
Климентий

Закончил проект сетевого фильтра. В дополнение к фильтру имеются функции определения положения фазы в розетке, и обрыва земли в розетке. В разрыв фазного проводника интегрирован фильтр постояннлй сост

alss
alss

Meshochnik, таки да это - диоды защищают каждый конденсатор. Климентий, сайт со схемой и он-лайн расчетом я указал, а вот обсуждение https://soundex.ru/forum/index.php?/topic/47024-как-исправит

Климентий
Климентий

Да, забыл указать. Добавил на плату индикатор фазы и заземления в рознтке...

Posted Images

Stan Marsh Mentor

Stan Marsh

Posted
Posted

А мы когда-то для индикации безопасного подключения бестрансформаторного ОППВ использовали металлическую накладку на вилку, с которой была соединена неонка на той же вилке. Загорание лампочки свидетельствовало о правильной фазировке, то есть о том, что можно включать тумблер. При наличии заземления это гораздо проще, но земли тогда не было.

  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted
Только что, Meshochnik сказал:

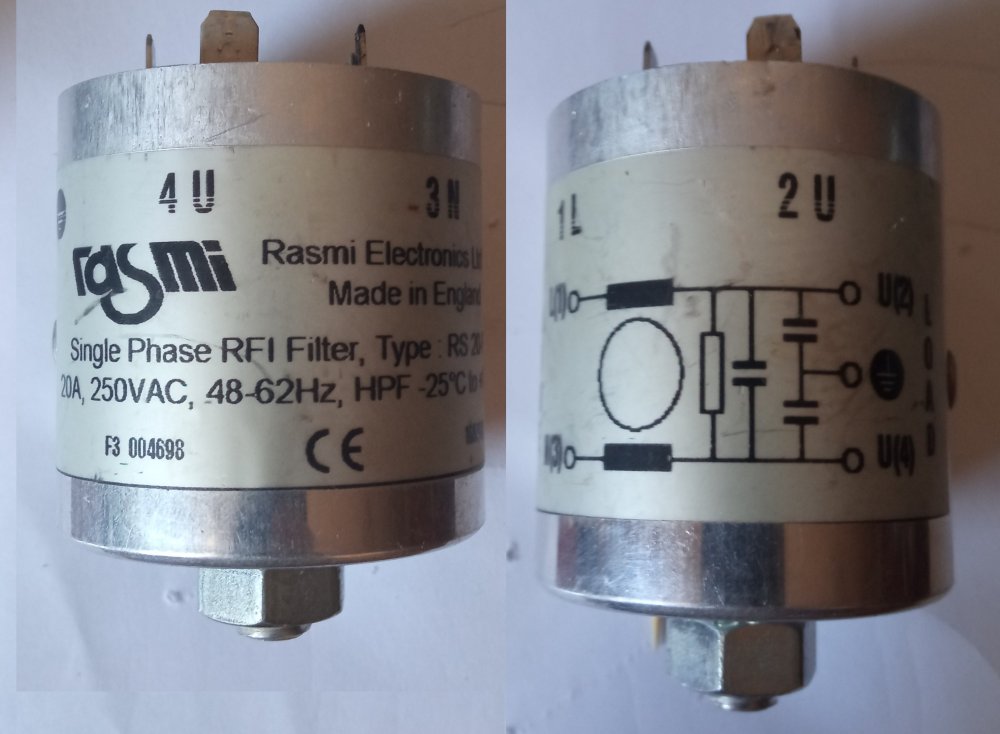

Скажите, а, такие фильтра применимы?


Применимы, но магическое действие не гарантируется. :)

Stan Marsh Mentor

Stan Marsh

Posted
Posted
1 минуту назад, Meshochnik сказал:

такие фильтра применимы?

А почему нет? Конечно. Если есть земля. Нормальный фильтр.

Meshochnik Local

Meshochnik

Posted
Posted
5 минут назад, Xрюн222 сказал:

Применимы, но магическое действие не гарантируется. :)

Спасибо, уже хорошо. Вот такой неплохо работает, а эти просто ещё не пробовал

Фильтр для корр.jpg

  • Like (+1) 1
alss Proficient

alss

Posted
Posted
54 минуты назад, matss сказал:

На некоторых вилках от шнуров есть к примеру такая маркировка,

Есть и обратные примеры. Из моих сетевых ровно по половине так и эдак (десятка два - это уже статистика?).


Из
https://electricvdome.ru/rozetki-i-vukluchateli/s-kakoj-storony-faza.html

"Единственный документ, в котором говорится о положении фазы и ноля в розетке (ГОСТ 7396.1-89 (МЭК 83-75) "Соединители электрические штепсельные бытового и аналогичного назначения"). В нем говорится, что для однофазных розеток фазный провод должен подключаться с правой стороны, а нейтральный (нулевой) - с левой."

вилка с фазировкой.jpg

Meshochnik Local

Meshochnik

Posted
Posted
3 минуты назад, Stan Marsh сказал:

А почему нет? Конечно. Если есть земля. Нормальный фильтр.

Земля, всмысле в сети? У меня не везде....

matss Proficient

matss

Posted
Posted
23 минуты назад, alss сказал:

В нем говорится, что для однофазных розеток фазный провод должен подключаться с правой стороны, а нейтральный (нулевой) - с левой."

На моей фотографии наоборот, на многих современных вилках типа китай, этих обозначений нет, вот и ломай голову как должно правильно.

matss Proficient

matss

Posted
Posted
54 минуты назад, alss сказал:


https://electricvdome.ru/rozetki-i-vukluchateli/s-kakoj-storony-faza.html

Почитал, интересно, единого мнения нет, как должно правильно.

При выключенном фильтре, померил от L - контакт на вилке шнура до розеток на выходе контакт L - сопротивление 0.

Померил также на вилке шнура от N контакта до контакта N выходных розеток - сопротивление 1 кОм,, как раз к цепи N подключён красный светодиод и он светится в половину накала как не переворачивай вилку, зелёный светится в обоих положениях сетевой вилки в розетки. не понятно почему ?

002 (7).JPG

  • Like (+1) 1
Dolboyacher Local

Dolboyacher

Posted
Posted
1 час назад, Meshochnik сказал:

Вот такой неплохо работает,

Похоже, от старых компьютерных мониторов на ЭЛТ корейского производителя. Пользовал такой, всё устроило.

  • Like (+1) 1
  • 1 month later...
matss Proficient

matss

Posted
Posted

Переделал крепление светодиодов на лицевой стенке фильтра от помех. Зазор 1 мм между корпусом светодиодов и стенкой.  Поменял местами провода от "L"  и  "N" к розеткам.  На розетках у меня правое гнездо "L", в интернете много читал на тему с какой стороны гнезда розетки должна находится фаза, так понял в россии одни стандарты, в европе и т.д. другие.  С фильтром звучание особо не изменилось, немного всего лишь, думаю причина что нет ещё в квартире полного заземления розеток, кроме одной розетки которая в кухне.



alss Proficient

alss

Posted
Posted
4 часа назад, matss сказал:

так понял в россии одни стандарты, в европе и т.д. другие

Поищите стандарт МЭК85 в локализованном виде. Насколько помню, фаза справа, земля вверху - если есть отдельный ее контакт.

  • 3 weeks later...
Kotto Newbie

Kotto

Posted
Posted

Всем добра! Есть монитор, который успешно вырубается при включении холодильника, зарядки телефонов, паяльной станции и вообще реагирует на каждый чих отключением...

В данный момент подключил его через разделительный трансформатор, проблема полностью ушла, за исключением, что транс немного гудит, имеет огромный вес и занимает пол стола.

Прочитал всю ветку, увидел, что сетевой фильтр без заземления в доме не только бесполезен, но и вреден. Стоит ли собирать? Опыт конкретно по фильтрам нулевой, но вот эта схема кажется интересной.image.jpeg

Поможет ли она в моем случае без заземления или сделает только хуже? Транс хотелось бы со стола убрать ) Ну и в этой схеме мне не нужен фильтр DC, планирую его не ставить.

BAA Master

BAA

Posted
Posted
34 minutes ago, Kotto said:

Всем добра! Есть монитор, который успешно вырубается при включении холодильника, зарядки телефонов, паяльной станции и вообще реагирует на каждый чих отключением...

В данный момент подключил его через разделительный трансформатор, проблема полностью ушла, за исключением, что транс немного гудит, имеет огромный вес и занимает пол стола.

Прочитал всю ветку, увидел, что сетевой фильтр без заземления в доме не только бесполезен, но и вреден. Стоит ли собирать? Опыт конкретно по фильтрам нулевой, но вот эта схема кажется интересной.

Катрина масло поскипана.

Поможет ли она в моем случае без заземления или сделает только хуже? Транс хотелось бы со стола убрать ) Ну и в этой схеме мне не нужен фильтр DC, планирую его не ставить.

Смотрите сами. Я бы купил новый монитор. Почему? Уже в Советских телевизорах стояли фильтры ЭРП. В вашем мониторе он есть!
Второе, холодильник это одно - он проваливает сеть пока мотор не раскрутится. Паяльная станция другое.
Третье, фильтр, без нуля есть. Там проблема куда помеху отводить - обычно делают искуственную "землю".
Если вам помог транс - купите/намотайте на 50-100 Ватт. Вряд он ли больше ест.
Правильный фильтр непросто и "по телефону" я бы советовать не стал. Можно поискать нано/аморф (лучше нано) см на 2 квадратных и намотать витка 2-3 сетевого шнура, каковой к монитору идет. На худой конец феррит 3000НМ или 6000НМ, чем больше проницаемость тем лучше, но в сравнение с нано это ничто.
Проверьте электролиты в питании.

Kotto Newbie

Kotto

Posted
Posted

Прикол в том, что этот монитор и есть новый, отключается он далеко не всегда, но если специально в сети создавать помехи, например, катушкой Теслы, монитору становится очень плохо. В магазине эффект воспроизвести не удается, чтобы сдать его по гарантии. Как вариант, попробую конечно вырезать фильтр из старого блока питания и погляжу, поможет ли.

BAA Master

BAA

Posted
Posted

Вот совсем недавно творческий человек проверил ВВ (десятки киловольт) источник, на КЗ. Источник ничего, а вот калибратор, от котрого источник управлялся - дал дуба. Там ничего умного: проц ЦАП индикатор и кнопки, больше меньше. Джоулей в источнике нисколько сотня-другая пикофарад.

Kotto Newbie

Kotto

Posted
Posted

Блин, очень прошу для совсем тупых, разжуйте, как наличие земли влияет на фильтрацию помех??? С ней LC контур лучше работает или что она делает? Что происходит в работе схемы, если земля отсутствует???

===

В схеме выше не увидел разрядных резисторов для конденсаторов. Не опасно ли это или я не замечаю какой то другой способ их разряда?
